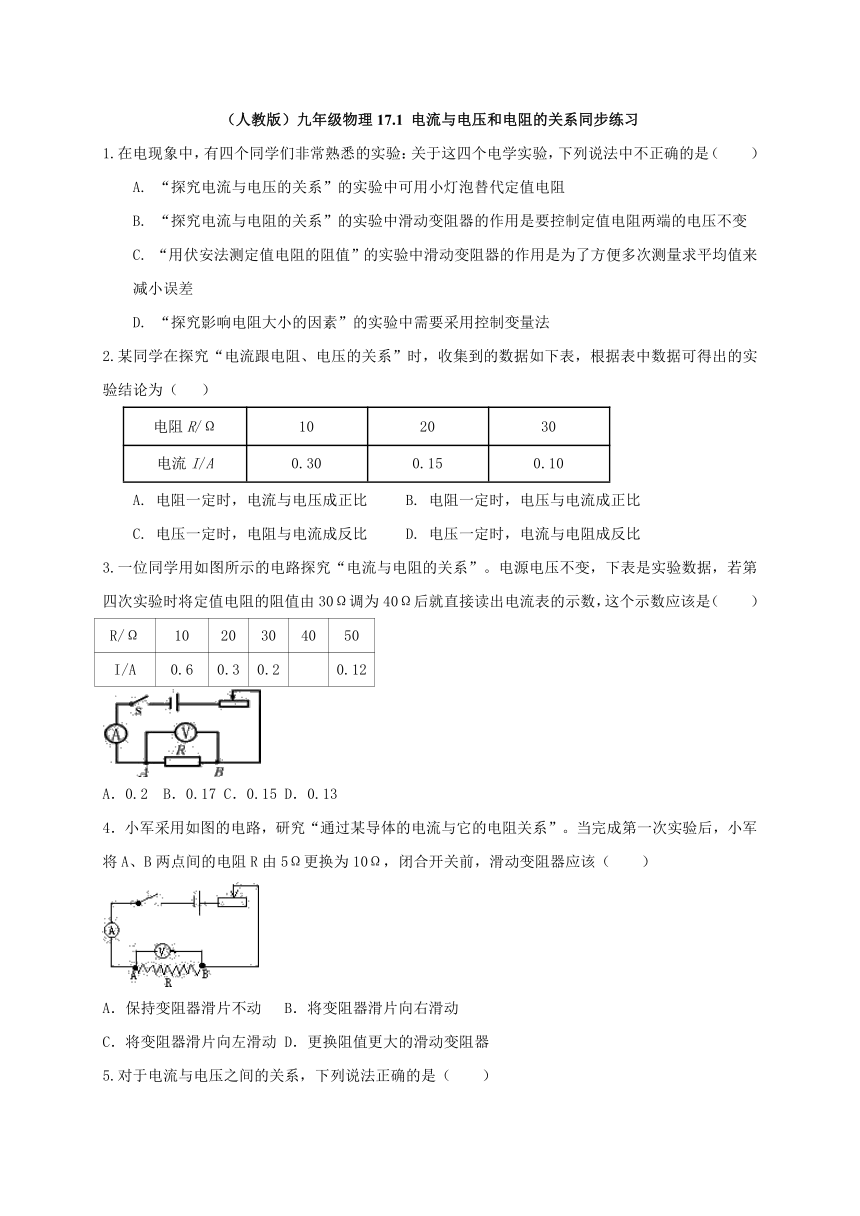

（人教版）九年级物理17.1 电流与电压和电阻的关系同步练习 含答案

（人教版）九年级物理17.1
电流与电压和电阻的关系同步练习
1.在电现象中，有四个同学们非常熟悉的实验：关于这四个电学实验，下列说法中不正确的是（　　）
A.
“探究电流与电压的关系”的实验中可用小灯泡替代定值电阻
B.
“探究电流与电阻的关系”的实验中滑动变阻器的作用是要控制定值电阻两端的电压不变
C.
“用伏安法测定值电阻的阻值”的实验中滑动变阻器的作用是为了方便多次测量求平均值来减小误差
D.
“探究影响电阻大小的因素”的实验中需要采用控制变量法
2.某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为（
?）
电阻R/Ω
10
20
30
电流I/A
0.30
0.15
0.10
A.
电阻一定时，电流与电压成正比
B.
电阻一定时，电压与电流成正比
C.
电压一定时，电阻与电流成反比
D.
电压一定时，电流与电阻成反比
3.一位同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30Ω调为40Ω后就直接读出电流表的示数，这个示数应该是（　　）
R/Ω
10
20
30
40
50
I/A
0.6
0.3
0.2
0.12
A．0.2
B．0.17
C．0.15
D．0.13
4．小军采用如图的电路，研究“通过某导体的电流与它的电阻关系”。当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关前，滑动变阻器应该（　　）
A．保持变阻器滑片不动
B．将变阻器滑片向右滑动
C．将变阻器滑片向左滑动
D．更换阻值更大的滑动变阻器

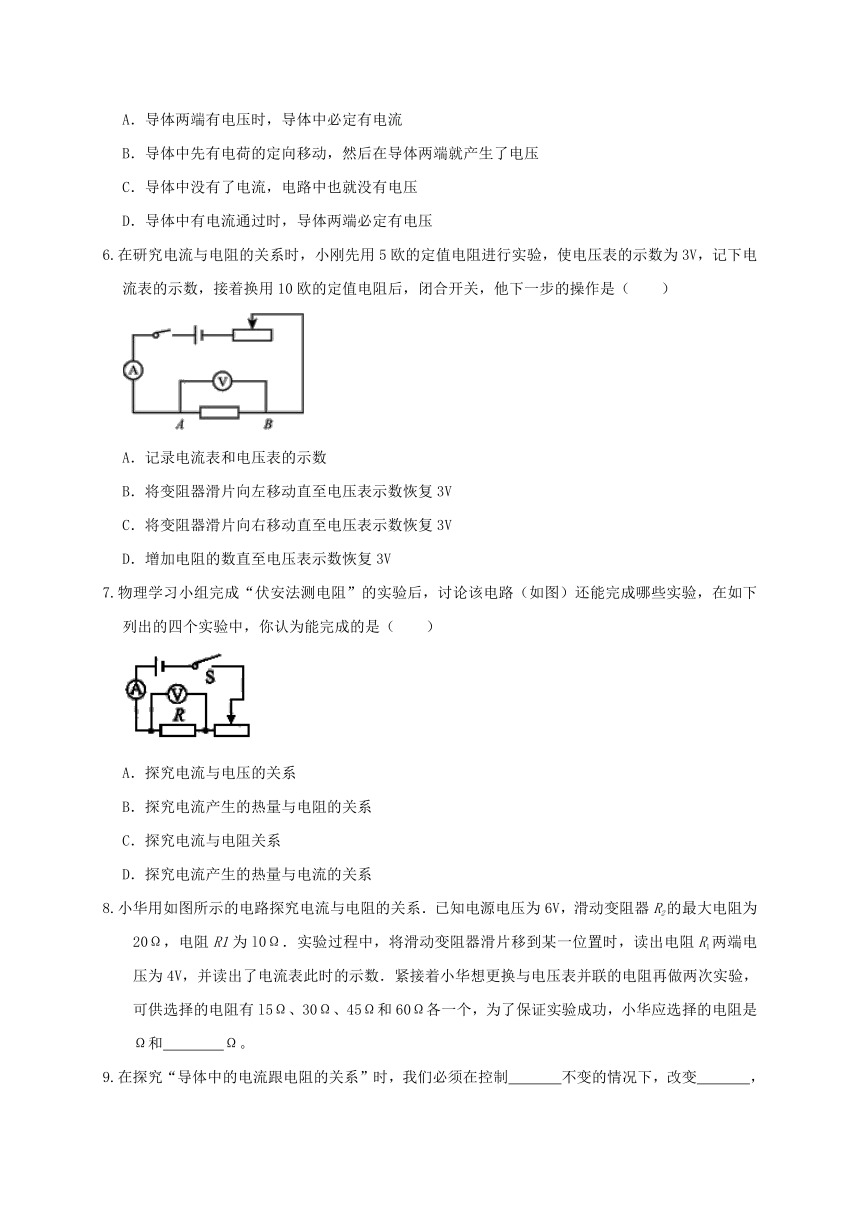

5.对于电流与电压之间的关系，下列说法正确的是（　　）
A．导体两端有电压时，导体中必定有电流
B．导体中先有电荷的定向移动，然后在导体两端就产生了电压
C．导体中没有了电流，电路中也就没有电压
D．导体中有电流通过时，导体两端必定有电压
6.在研究电流与电阻的关系时，小刚先用5欧的定值电阻进行实验，使电压表的示数为3V，记下电流表的示数，接着换用10欧的定值电阻后，闭合开关，他下一步的操作是（　　）
A．记录电流表和电压表的示数
B．将变阻器滑片向左移动直至电压表示数恢复3V
C．将变阻器滑片向右移动直至电压表示数恢复3V
D．增加电阻的数直至电压表示数恢复3V
7.物理学习小组完成“伏安法测电阻”的实验后，讨论该电路（如图）还能完成哪些实验，在如下列出的四个实验中，你认为能完成的是（　　）
A．探究电流与电压的关系
B．探究电流产生的热量与电阻的关系
C．探究电流与电阻关系
D．探究电流产生的热量与电流的关系
8.小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是
Ω和
Ω。
9.在探究“导体中的电流跟电阻的关系”时，我们必须在控制　
　不变的情况下，改变　
　，再观察电流的变化情况。
10.在探究电流与电压、电阻的关系时，若要探究电流与电压的关系，需控制　
　不变；探究电流与电阻的关系时，需控制　
　不变，这种方法叫做　
　方法。
11.小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡。
（1）为了完成研究还应选择的器材（填序号）　
　；理由是：　
　。
（2）用笔划线完成图甲中的实物电路连接（你所选的器材在图中用接线板代替）并使滑动变阻器接入电路的阻值最大。
（3）小明通过实验得出了下表（一）中的数据，请读出图17.1-8乙中两表的示数，记在表中最后一列的空格处。
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.05
0.1
0.15
0.2
表（一）
（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽所连接的电路后，告诉小丽…．
你认为原因可能是　
　
。
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.25
0.2
0.15
0.1
表（二）
12.在探究“电流与电阻的关系”实验中，
连接电路时，开关应当
。
小新将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图所示，为
A，则R的阻值为
Ω。
换上10Ω的电阻后，闭合开关，电压表示数将
，此时应将滑片P向
端移动，使电阻两端电压为
V。
小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是
。
13.在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5伏），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω
2A”、“50Ω
1A”），导线若干．
（1）请在答题卡的方框中画出实验电路图．
（2）小欢按以下步骤进行实验：在电路中先接入5Ω定值电阻，闭合开关，…使电压表的示数为1.5伏，记下相应的电流值；分别换上10Ω、15Ω、20Ω的定值电阻继续实验，…，记下相应的电流值．为了保证该实验顺利进行，小欢应该选择的滑动变阻器的规格是　
　，不能选择另一个滑动变阻器的原因是　　，滑动变阻器在该实验中的作用是　　．
答案
1-7
A
D
C
C
D
C
A
8.15
30
9.电压；电阻
10.电阻；电压；控制变量。
11.（1）A
小灯泡的电阻随温度而改变，不能控制电阻一定（或探究电流跟电压的关系时，应控制电阻不变）．
（2）略
电压U/V
2.4
电流I/A
0.24
（3）
（4）电压表并联在滑动变阻器两端了（或电压表测变阻器两端的电压）
12.断开
如答图所示
0.4
5
变大
A
2
定值电阻开路
13.（1）略；（2）50Ω
1A；变阻器的最大阻值太小；控制控制电阻的电压不变．
