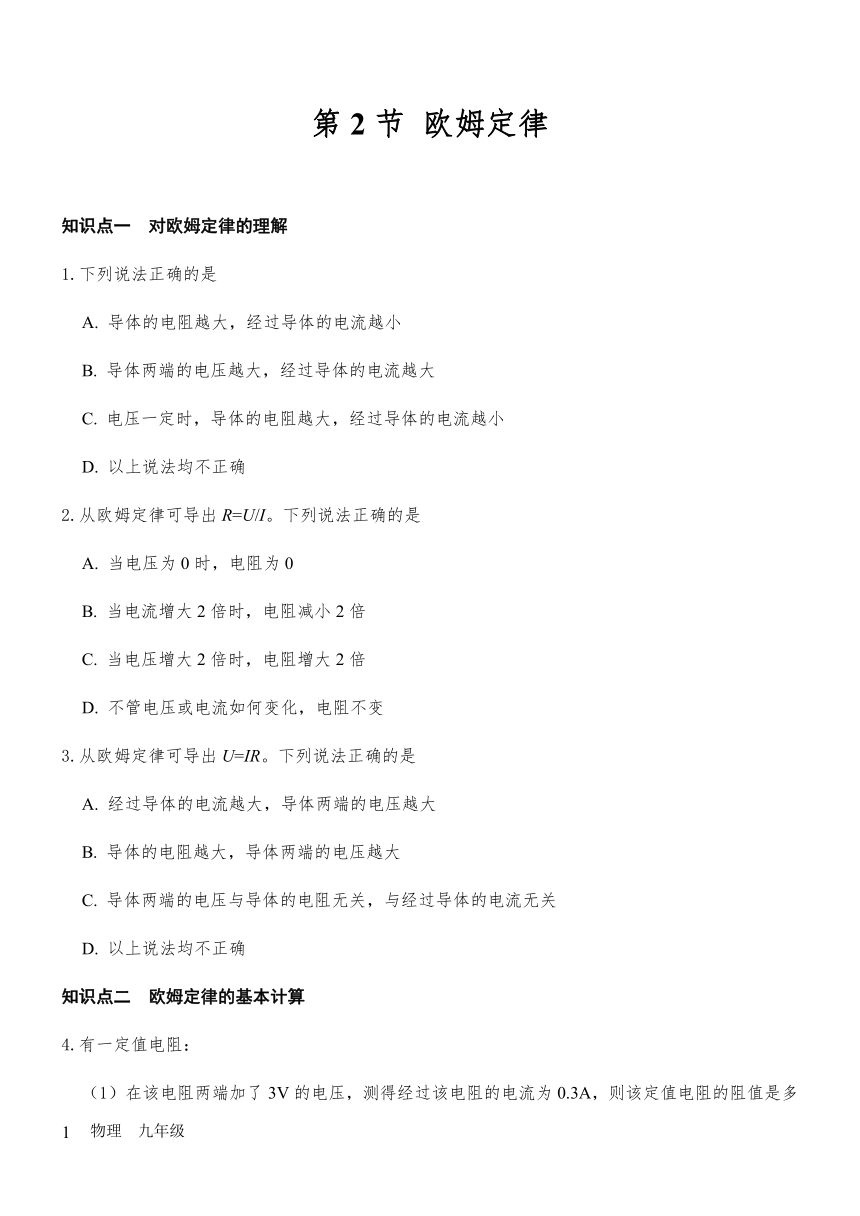

第2节
欧姆定律
对欧姆定律的理解
下列说法正确的是
导体的电阻越大,经过导体的电流越小
导体两端的电压越大,经过导体的电流越大
电压一定时,导体的电阻越大,经过导体的电流越小
以上说法均不正确
从欧姆定律可导出R=U/I。下列说法正确的是
当电压为0时,电阻为0
当电流增大2倍时,电阻减小2倍
当电压增大2倍时,电阻增大2倍
不管电压或电流如何变化,电阻不变
从欧姆定律可导出U=IR。下列说法正确的是
经过导体的电流越大,导体两端的电压越大
导体的电阻越大,导体两端的电压越大
导体两端的电压与导体的电阻无关,与经过导体的电流无关
以上说法均不正确
欧姆定律的基本计算
有一定值电阻:
在该电阻两端加了3V的电压,测得经过该电阻的电流为0.3A,则该定值电阻的阻值是多少?
若在该电阻两端加上4.5V的电压,此时定值电阻的阻值是多少?经过该电阻的电流是多少?
若经过该电阻的电流是1A,此时定值电阻的阻值是多少?加在该电阻两端的电压是多少?

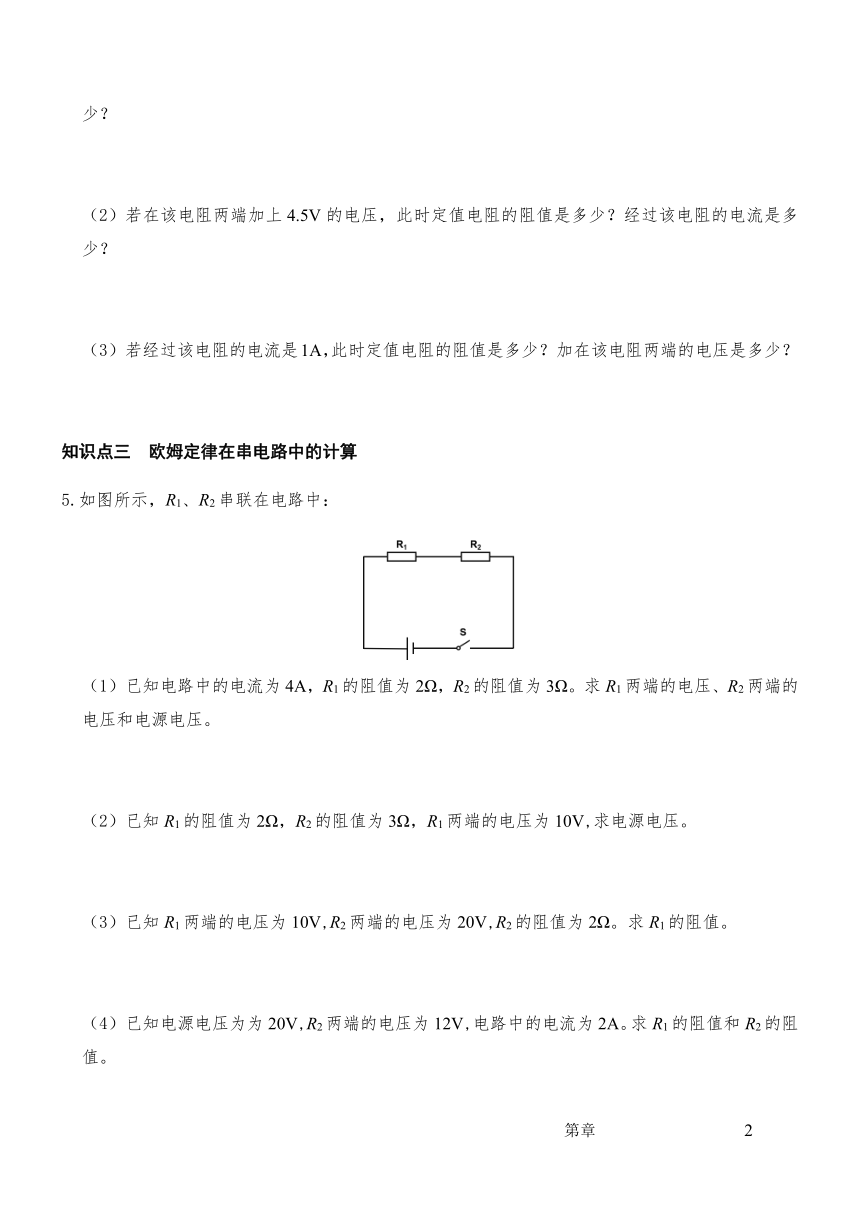

欧姆定律在串电路中的计算
如图所示,R1、R2串联在电路中:
已知电路中的电流为4A,R1的阻值为2Ω,R2的阻值为3Ω。求R1两端的电压、R2两端的电压和电源电压。
已知R1的阻值为2Ω,R2的阻值为3Ω,R1两端的电压为10V,求电源电压。
已知R1两端的电压为10V,R2两端的电压为20V,R2的阻值为2Ω。求R1的阻值。
已知电源电压为为20V,R2两端的电压为12V,电路中的电流为2A。求R1的阻值和R2的阻值。
已知电源电压为20V,电路中的电流为4A,R2的阻值为4Ω。求R1两端的电压和R1的阻值。
已知R2两端的电压为20V,电路中的电流为4A,R1的阻值为2Ω。求R2的阻值和电源电压。

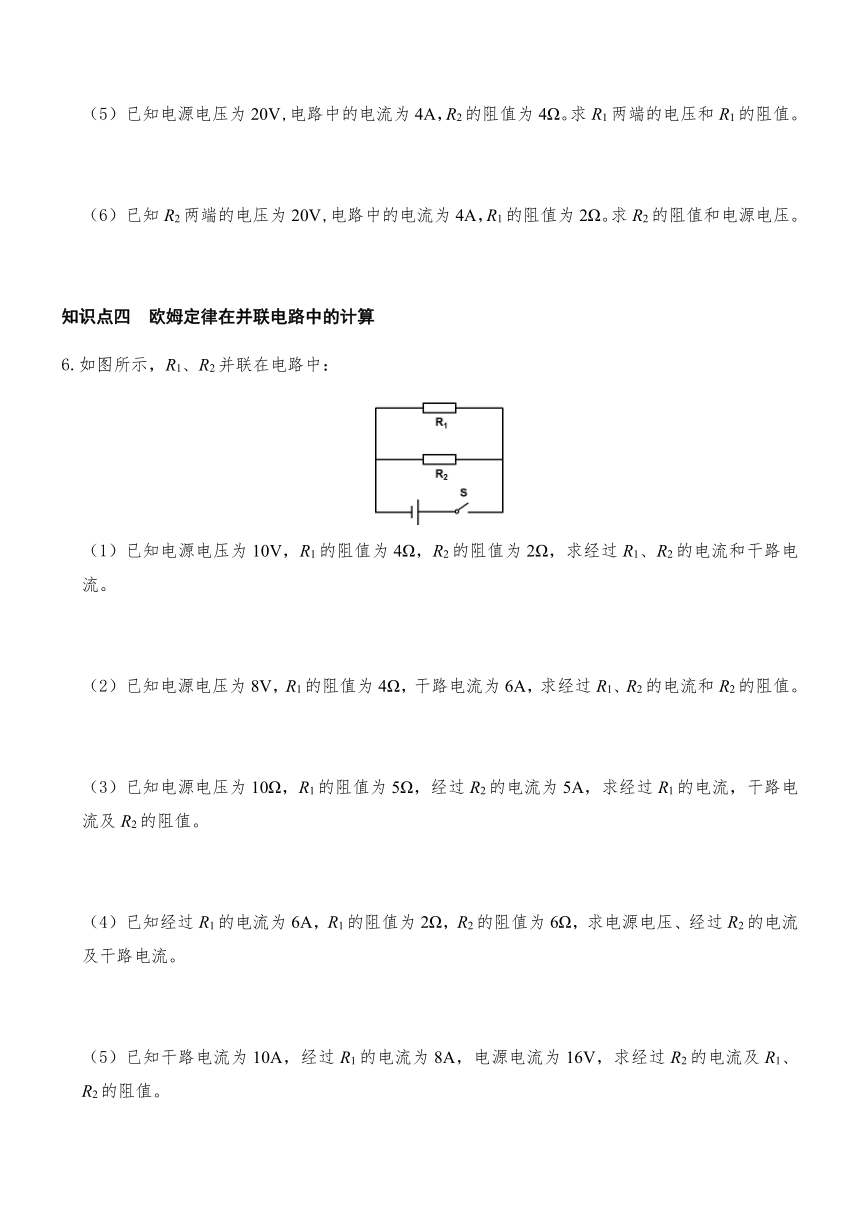

欧姆定律在并联电路中的计算
如图所示,R1、R2并联在电路中:
已知电源电压为10V,R1的阻值为4Ω,R2的阻值为2Ω,求经过R1、R2的电流和干路电流。
已知电源电压为8V,R1的阻值为4Ω,干路电流为6A,求经过R1、R2的电流和R2的阻值。
已知电源电压为10Ω,R1的阻值为5Ω,经过R2的电流为5A,求经过R1的电流,干路电流及R2的阻值。
已知经过R1的电流为6A,R1的阻值为2Ω,R2的阻值为6Ω,求电源电压、经过R2的电流及干路电流。
已知干路电流为10A,经过R1的电流为8A,电源电流为16V,求经过R2的电流及R1、R2的阻值。
已知干路电流为11A,经过R1的电流为5A,R2的阻值为6Ω,求经过R1的电流,电源电压及R1的阻值。
电路的动态计算
如图所示,定值电阻R1与滑动变阻器R2串联到电路中。R1的阻值为10Ω,R2的最大阻值为20Ω,电源电压为6V。请回答下列问题:
当滑动变阻器的滑片滑到最左端时,两个电表的示数各是多少?
当滑动变阻器的滑片滑到最右端时,两个电表的示数各是多少?
当滑动变阻器的滑片滑到中点时,两个电表的示数各是多少?
当电流表的示数为0.4A时,滑动变阻器的阻值是多少?
当电压表的示数为5V时,滑动变阻器的阻值是多少?
C
D
C
10Ω
10Ω
0.45A
10Ω
10V
8V
12V
20V
25V



4V


28V
2.5A
5A
7.5A
2A
4A

2A
7A

12V
2A
8A
2A


6A
30V

6V
0.6A
2V
0.2A
3V
0.2A
