17.3《电阻的测量》— 人教版九年级物理上册练习题（含答案）

第3节
电阻的测量
测量定值电阻的阻值

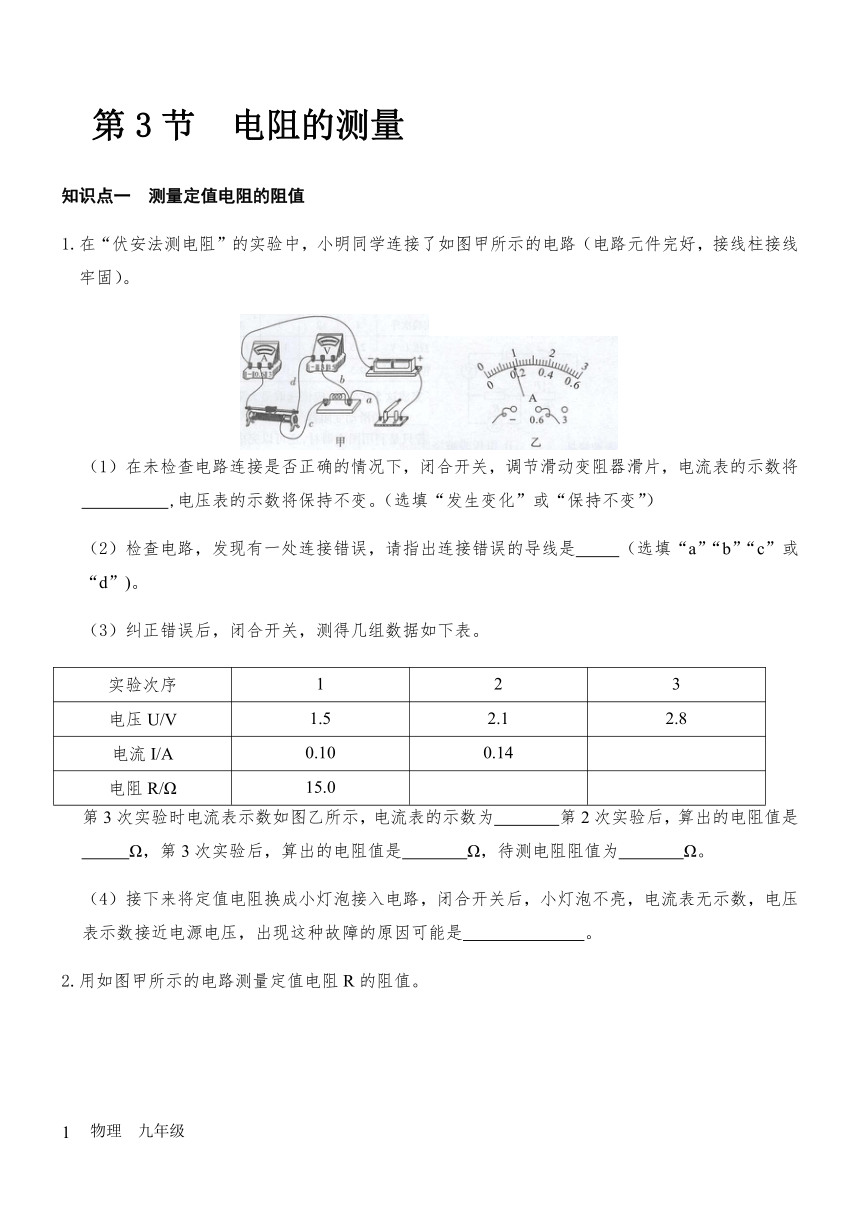

在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完好，接线柱接线牢固）。
在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将
发生变化
,电压表的示数将保持不变。（选填“发生变化”或“保持不变”）
检查电路，发现有一处连接错误，请指出连接错误的导线是
d
（选填“a”“b”“c”或“d”)。
纠正错误后，闭合开关，测得几组数据如下表。
实验次序
1
2
3
电压U/V
1.5
2.1
2.8
电流I/A
0.10
0.14
电阻R/Ω
15.0
第3次实验时电流表示数如图乙所示，电流表的示数为
0.18
第2次实验后，算出的电阻值是
15.0
Ω，第3次实验后，算出的电阻值是
15.6
Ω，待测电阻阻值为
15.2
Ω。
接下来将定值电阻换成小灯泡接入电路，闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是
小灯泡断路
。

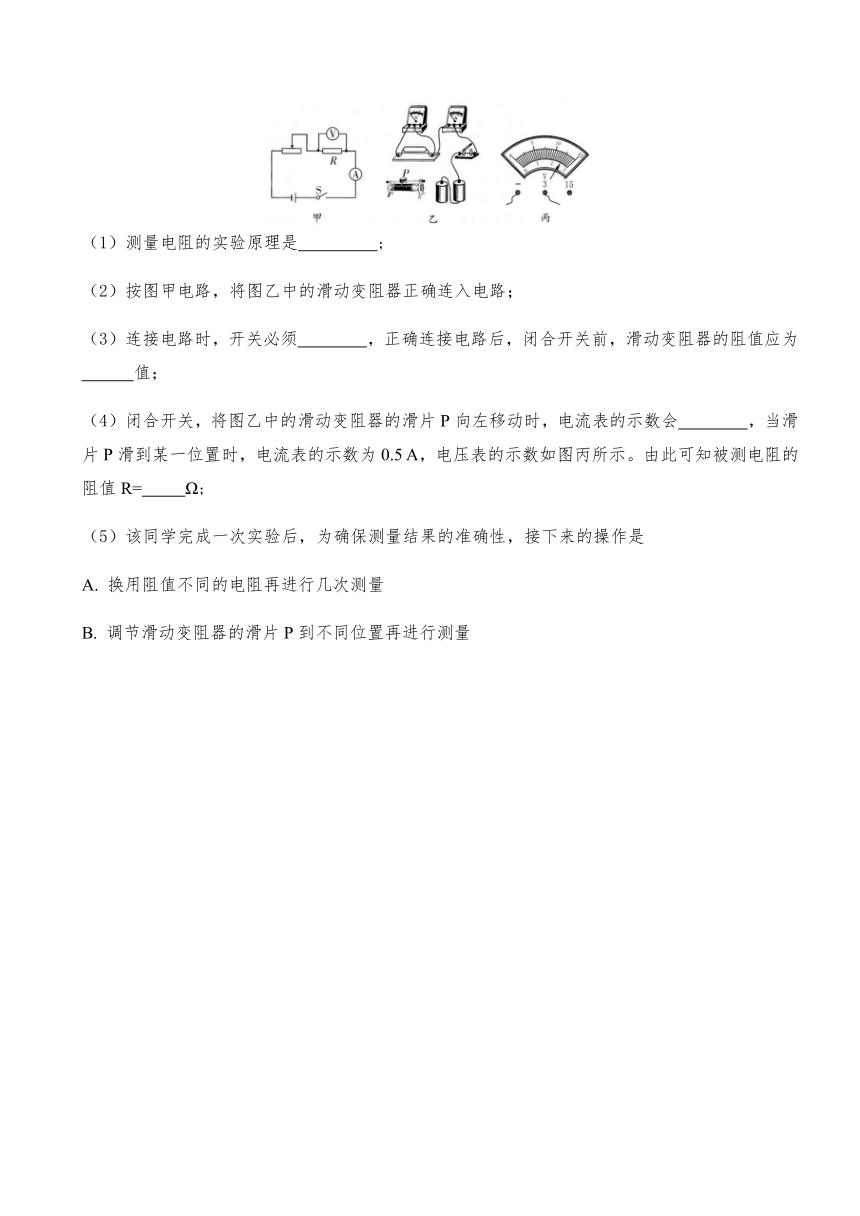

用如图甲所示的电路测量定值电阻R的阻值。
测量电阻的实验原理是
R=U/I
;
按图甲电路，将图乙中的滑动变阻器正确连入电路；
连接电路时，开关必须
断开
，正确连接电路后，闭合开关前，滑动变阻器的阻值应为
最大
值；
闭合开关，将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会
变大
，当滑片P滑到某一位置时，电流表的示数为0.5
A，电压表的示数如图丙所示。由此可知被测电阻的阻值R=
5
Ω;
该同学完成一次实验后，为确保测量结果的准确性，接下来的操作是
换用阻值不同的电阻再进行几次测量
调节滑动变阻器的滑片P到不同位置再进行测量
测量小灯泡的电阻

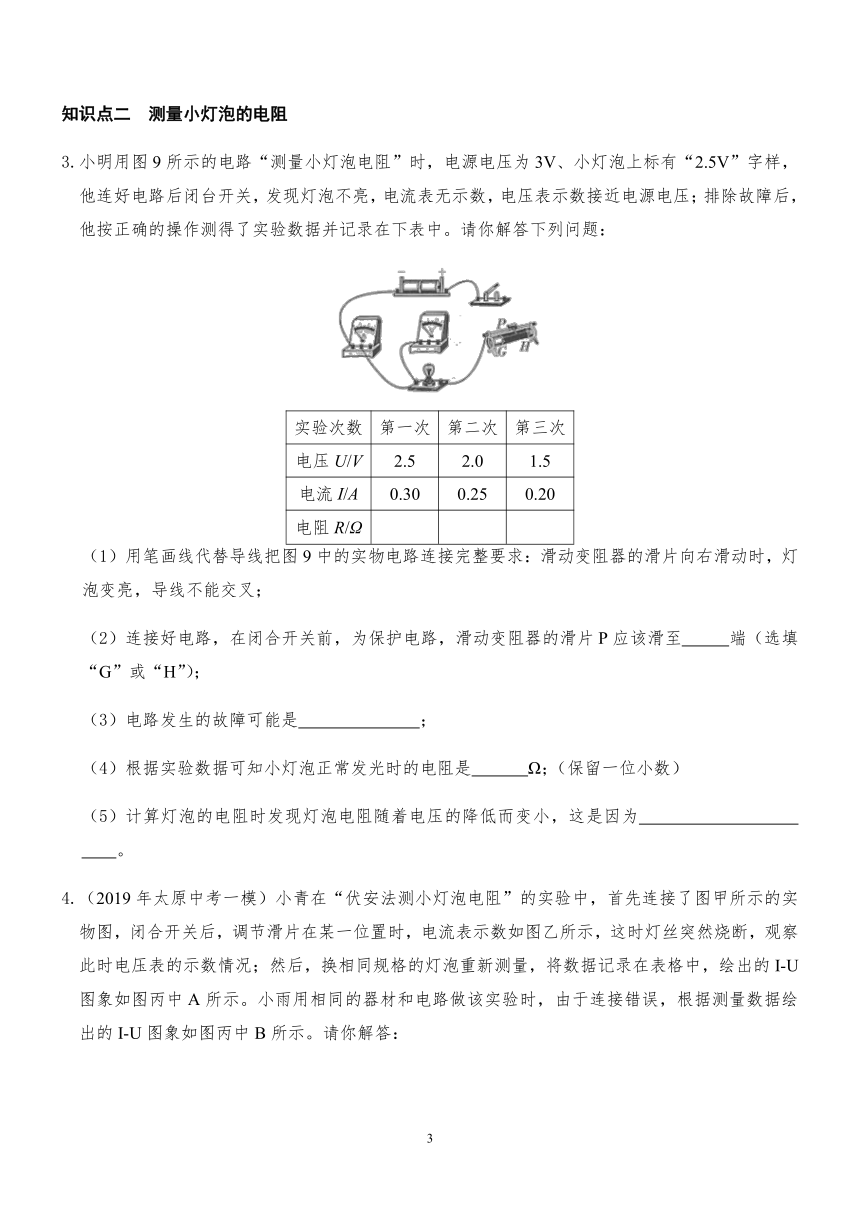

小明用图9所示的电路“测量小灯泡电阻”时，电源电压为3V、小灯泡上标有“2.5V”字样，他连好电路后闭台开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压；排除故障后，他按正确的操作测得了实验数据并记录在下表中。请你解答下列问题：
实验次数
第一次
第二次
第三次
电压U/V
2.5
2.0
1.5
电流I/A
0.30
0.25
0.20
电阻R/Ω
用笔画线代替导线把图9中的实物电路连接完整要求：滑动变阻器的滑片向右滑动时，灯泡变亮，导线不能交叉；
连接好电路，在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至
G
端（选填“G”或“H”）；
电路发生的故障可能是
小灯泡断路
；
根据实验数据可知小灯泡正常发光时的电阻是
8.3
Ω；（保留一位小数）
计算灯泡的电阻时发现灯泡电阻随着电压的降低而变小，这是因为
小灯泡灯丝温度降低
。
（2019年太原中考一模）小青在“伏安法测小灯泡电阻”的实验中，首先连接了图甲所示的实物图，闭合开关后，调节滑片在某一位置时，电流表示数如图乙所示，这时灯丝突然烧断，观察此时电压表的示数情况；然后，换相同规格的灯泡重新测量，将数据记录在表格中，绘出的I-U图象如图丙中A所示。小雨用相同的器材和电路做该实验时，由于连接错误，根据测量数据绘出的I-U图象如图丙中B所示。请你解答：
电压U/V
0.5
1.5
2.0
2.5
3.0
电流I/A
0.10
0.20
0.23
0.25
0.27
电阻R/Ω
5.0
7.5
8.7
10.0
11.1
电阻平均值R/Ω
8.5
闭合开关前应将滑片移到
A
（选填“A”或“B”）端；
图乙中电流值是
0.26
A；灯丝突然烧断时电压表的示数
变大
（选填“变大”、“变小”或“不变”）；
小青对表格中数据的处理是错误的，原因是
灯丝的电阻随温度的变化而变化，求平均值无意义
；
你认为小雨在连接过程中出现的错误是
电压表并联到了滑动变阻器两端
。
请你利用图所示的器材，测量小灯泡灯丝的电阻。
用笔画线代替导线将图甲中的实物电路连接完整。
在闭合开关前，滑动变阻器连入电路的电阻阻值应最大，即滑片应位于
A
端。
闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是
滑动变阻器断路
电压表短路
灯短路
灯断路
排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.8V时，电流表的示数如图乙所示，此时电流为
0.3
A，灯丝的电阻是
6
Ω。
某同学用如图甲所示的实验装置测小灯泡的电阻：
请你帮他用笔画线代替导线连接实物电路，导线不允许交叉。
该同学连接好电路后，闭合开关，发现小灯泡不亮电流表的指针几乎不偏转，电压表有示数，接近电源电压，你认为该电路故障可能是
小灯泡断路
。
该同学排除电路故障后，完成实验并将实验数据绘制成图像，如图乙所示，当小灯泡两端的电压为2.0V时，小灯泡的电阻为
5
Ω。
该同学提出在测定值电阻的实验中，绘制的图像是一条直线，而本实验得到的是曲线，你认为原因可能是
灯泡的电阻随温度的升高而增大
。
在“测量小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，正常工作电压为3.8
V的小灯泡。如图甲所示是未连接完整的实验电路。
请你用笔画线代替导线，将图甲中的实物电路连接完整。（要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉）
闭合开关后，调节滑动变阻器的滑片P，当电压表示数为
3.8
V时，小灯泡正常发光，此时电流表的示数如图乙所示，则灯泡正常发光时的电阻是
10
Ω。
若在实验中，上述电路的电压表标有“15
V”的接线柱已损坏，且暂无条件修复。在不更换器材的情况下为了能继续完成实验，你的方法是：
用电压表0~3V的量程，将电压表并联在滑动变阻器两端
。
发生变化、d、0.18、15.0
15.6、15.2、小灯泡断路
R=U/I、断开、最大、变大、5
G、小灯泡断路、8.3、小灯泡灯丝温度降低
A、0.26、变大、灯丝的电阻随温度的变化而变化，求平均值无意义、电压表并联到了滑动变阻器两端
A、0.3、6
小灯泡断路、5、灯泡的电阻随温度的升高而增大
3.8、10、用电压表0~3V的量程，将电压表并联在滑动变阻器两端
