17.4《欧姆定律在串、并联电路中的应用》— 人教版九年级物理上册练习题（含答案）

第4节

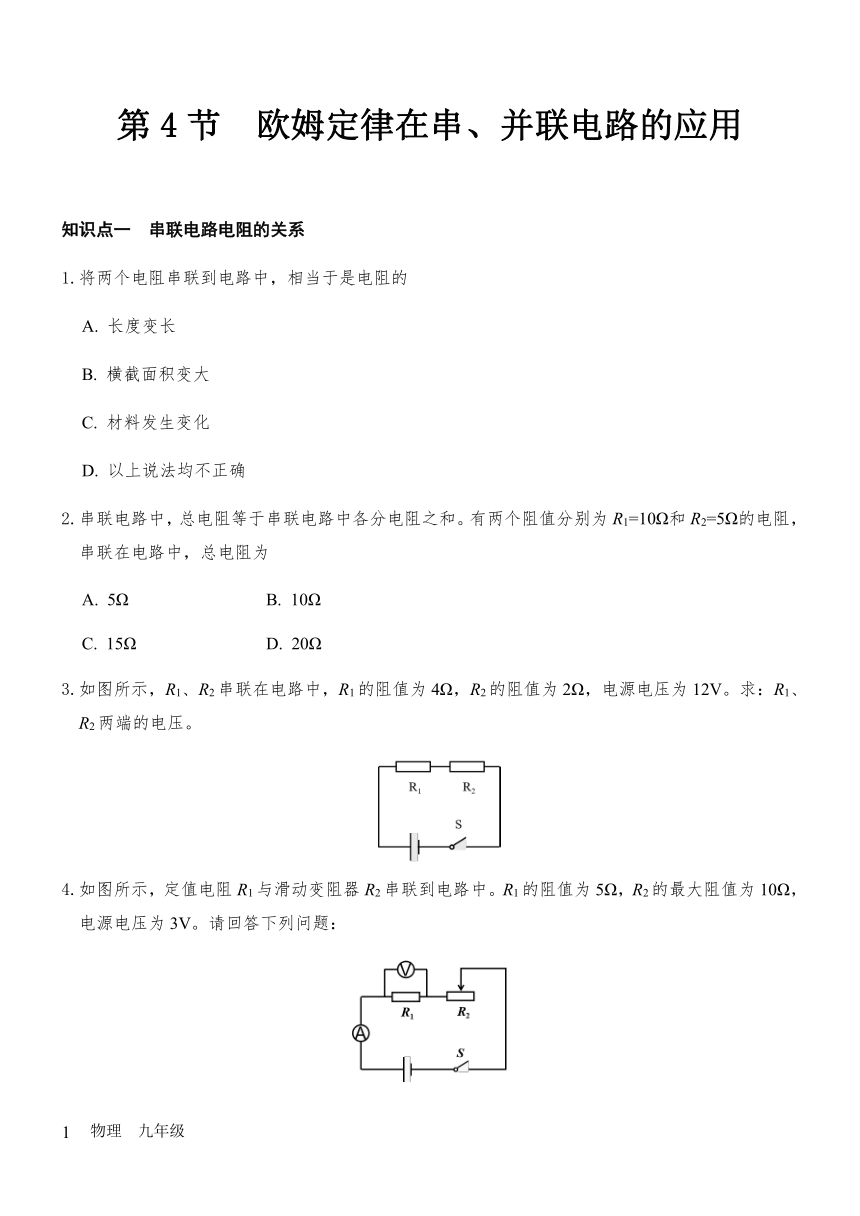

欧姆定律在串、并联电路的应用
串联电路电阻的关系
将两个电阻串联到电路中，相当于是电阻的
长度变长
横截面积变大
材料发生变化
以上说法均不正确
串联电路中，总电阻等于串联电路中各分电阻之和。有两个阻值分别为R1=10Ω和R2=5Ω的电阻，串联在电路中，总电阻为
5Ω
10Ω
15Ω
20Ω
如图所示，R1、R2串联在电路中，R1的阻值为4Ω，R2的阻值为2Ω，电源电压为12V。求：R1、R2两端的电压。
如图所示，定值电阻R1与滑动变阻器R2串联到电路中。R1的阻值为5Ω，R2的最大阻值为10Ω，电源电压为3V。请回答下列问题：

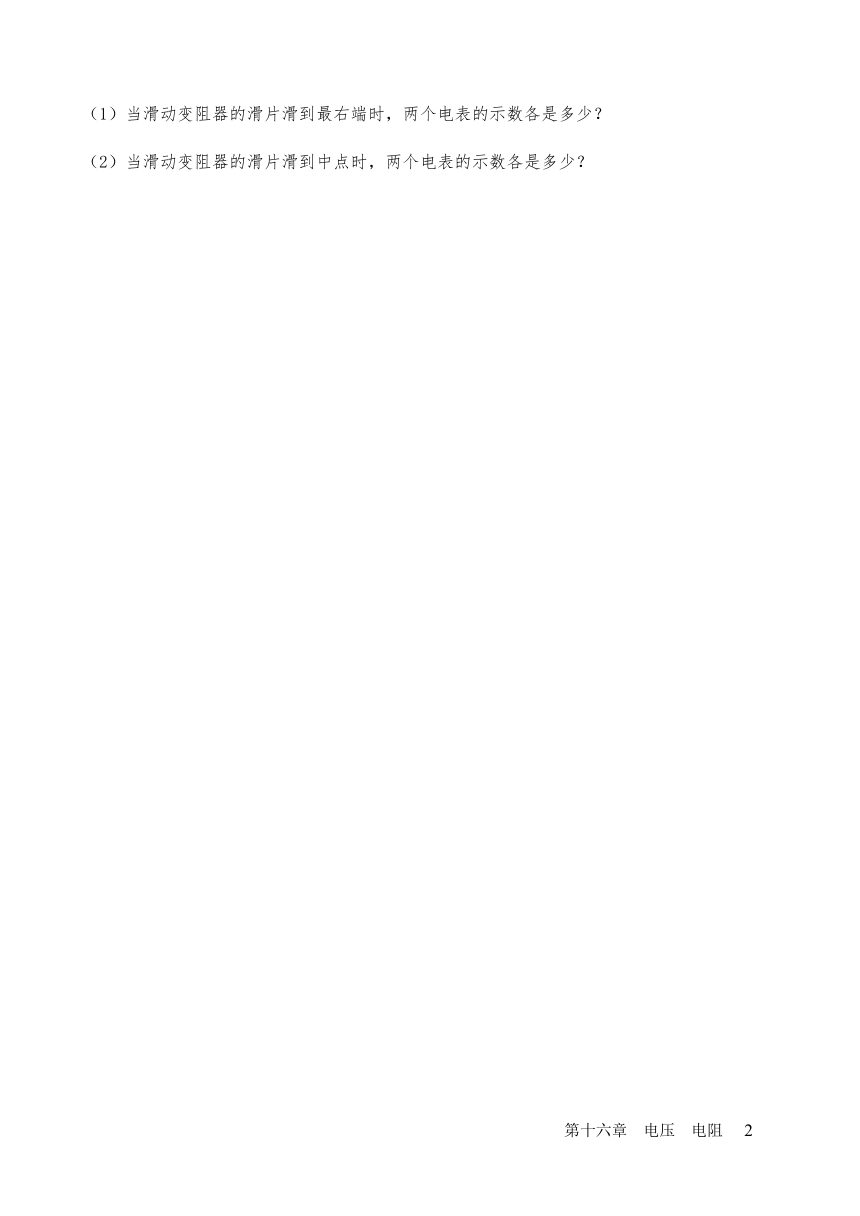

当滑动变阻器的滑片滑到最右端时，两个电表的示数各是多少？
当滑动变阻器的滑片滑到中点时，两个电表的示数各是多少？

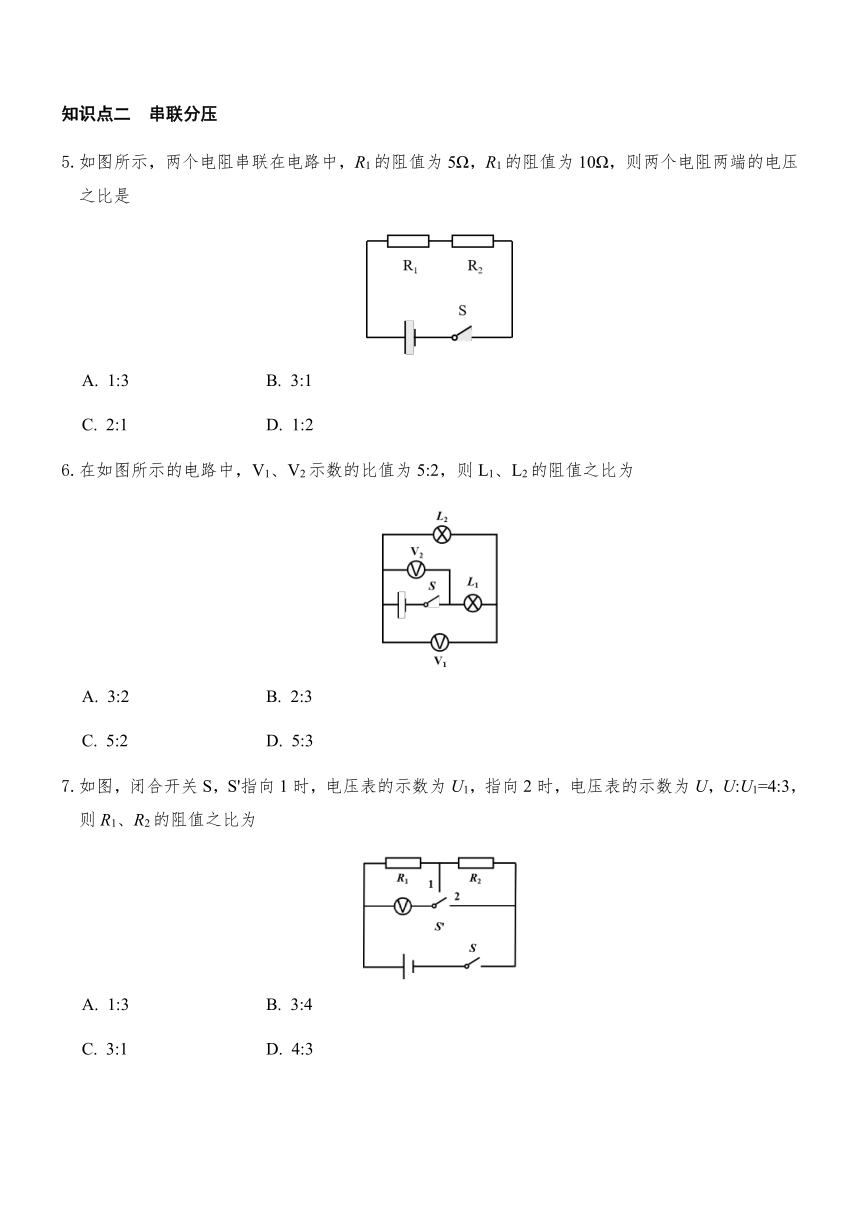

串联分压
如图所示，两个电阻串联在电路中，R1的阻值为5Ω，R1的阻值为10Ω，则两个电阻两端的电压之比是
1:3
3:1
2:1
1:2
在如图所示的电路中，V1、V2示数的比值为5:2，则L1、L2的阻值之比为
3:2
2:3
5:2
5:3
如图，闭合开关S，S'指向1时，电压表的示数为U1，指向2时，电压表的示数为U，U:U1=4:3，则R1、R2的阻值之比为
1:3
3:4
3:1
4:3
并联电路电阻的关系
将两个电阻并联到电路中，相当于是电阻的
长度变长
横截面积变大
材料发生变化
以上说法均不正确
有两个阻值分别为R1=6Ω和R2=10Ω的电阻，并联在电路中，总电阻
大于10Ω
大于6Ω小于10Ω
小于6Ω
无法确定
如图所示，R1、R2并联在电路中，R1的阻值为5Ω，R2的阻值为10Ω，电源电压为20V。求：经过R1、R2的电流。
在如图所示的电路中，电源电压为6V，R1的阻值为1Ω，R2的阻值为2Ω，求：
只闭合开关S时，经过A点的电流是多少？
再将S'闭合后，经过B点的电流是多少？
并联分流
如图所示，两个电阻并联在电路中，R1的阻值为3Ω，R1的阻值为2Ω，则经过两个电阻的电流之比是
2:3
3:2
2:5
5:2
在如图所示的电路中，电流表A、A1的示数之比为2:1，则两个灯泡的电阻之比为
2:1
3:1
1:1
1:2
如图，只闭合S，电流表的示数为I1，再闭合S'，电流表的示数变为I，I1:I=7:4。则R1、R2的阻值之比为
4:3
3:1
3:4
1:2
A
C
8Ω
4Ω
0.2A
1V
0.3A
1.5V
D
A
A
B
C
4A
2A
6A
9A
A
C
A
