2020-2021学年度苏科版九年级物理上册课课练——13章电路初探作图题（含答案）

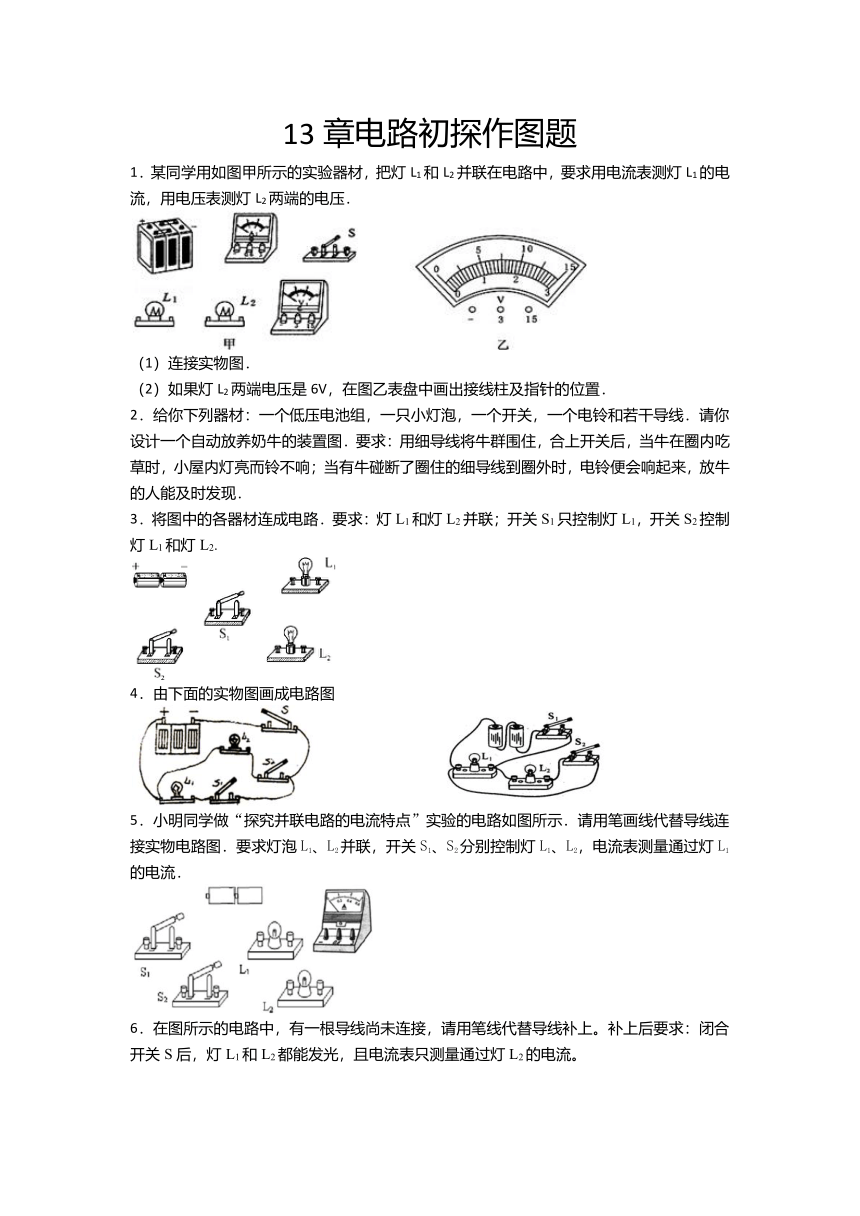

13章电路初探作图题
1．某同学用如图甲所示的实验器材，把灯L1和L2并联在电路中，要求用电流表测灯L1的电流，用电压表测灯L2两端的电压．
（1）连接实物图．
（2）如果灯L2两端电压是6V，在图乙表盘中画出接线柱及指针的位置．
2．给你下列器材：一个低压电池组，一只小灯泡，一个开关，一个电铃和若干导线．请你设计一个自动放养奶牛的装置图．要求：用细导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，放牛的人能及时发现．
3．将图中的各器材连成电路．要求：灯L1和灯L2并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2.
4．由下面的实物图画成电路图
5．小明同学做“探究并联电路的电流特点”实验的电路如图所示．请用笔画线代替导线连接实物电路图．要求灯泡L1、L2并联，开关S1、S2分别控制灯L1、L2，电流表测量通过灯L1的电流．
6．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合开关S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。

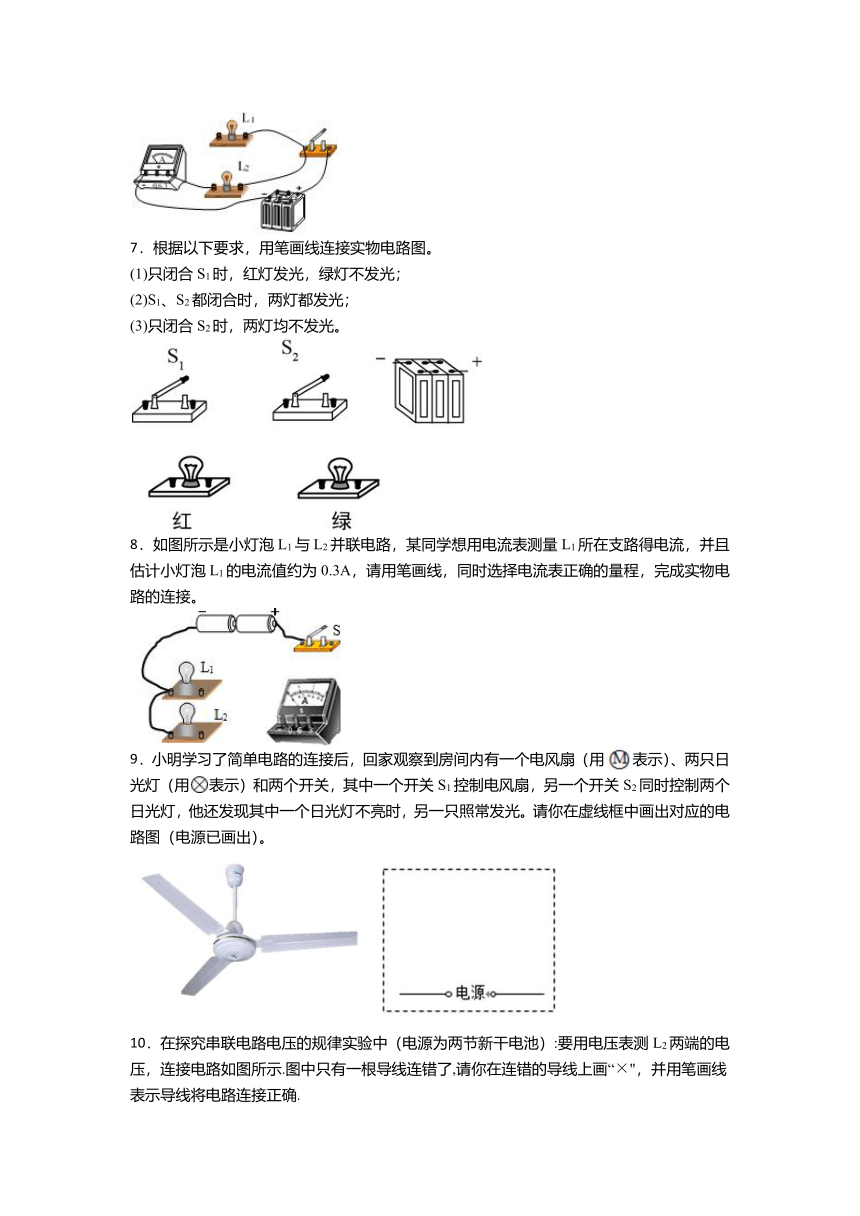

7．根据以下要求，用笔画线连接实物电路图。
(1)只闭合S1时，红灯发光，绿灯不发光；
(2)S1、S2都闭合时，两灯都发光；
(3)只闭合S2时，两灯均不发光。
8．如图所示是小灯泡L1与L2并联电路，某同学想用电流表测量L1所在支路得电流，并且估计小灯泡L1的电流值约为0.3A，请用笔画线，同时选择电流表正确的量程，完成实物电路的连接。
9．小明学习了简单电路的连接后，回家观察到房间内有一个电风扇（用表示）、两只日光灯（用表示）和两个开关，其中一个开关S1控制电风扇，另一个开关S2同时控制两个日光灯，他还发现其中一个日光灯不亮时，另一只照常发光。请你在虚线框中画出对应的电路图（电源已画出）。

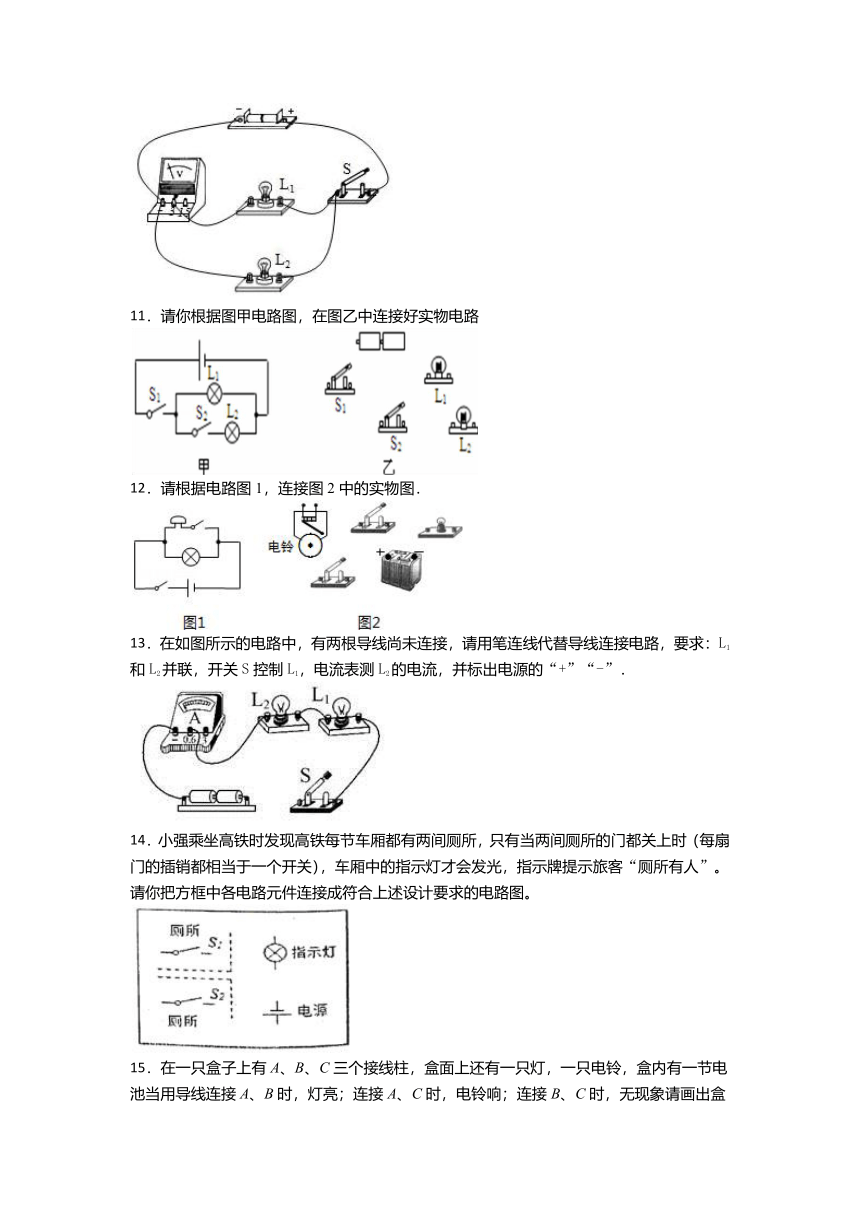

10．在探究串联电路电压的规律实验中（电源为两节新干电池）:要用电压表测L2两端的电压，连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×"，并用笔画线表示导线将电路连接正确.
11．请你根据图甲电路图，在图乙中连接好实物电路
12．请根据电路图1，连接图2中的实物图．
13．在如图所示的电路中，有两根导线尚未连接，请用笔连线代替导线连接电路，要求：L1和L2并联，开关S控制L1，电流表测L2的电流，并标出电源的“+”“-”．
14．小强乘坐高铁时发现高铁每节车厢都有两间厕所，只有当两间厕所的门都关上时（每扇门的插销都相当于一个开关），车厢中的指示灯才会发光，指示牌提示旅客“厕所有人”。请你把方框中各电路元件连接成符合上述设计要求的电路图。
15．在一只盒子上有A、B、C三个接线柱，盒面上还有一只灯，一只电铃，盒内有一节电池当用导线连接A、B时，灯亮；连接A、C时，电铃响；连接B、C时，无现象请画出盒内的连接情况.
答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
试卷第4页，总4页
