2020-2021学年度苏科版九年级物理上册一课一测——13章电路初探（含答案）

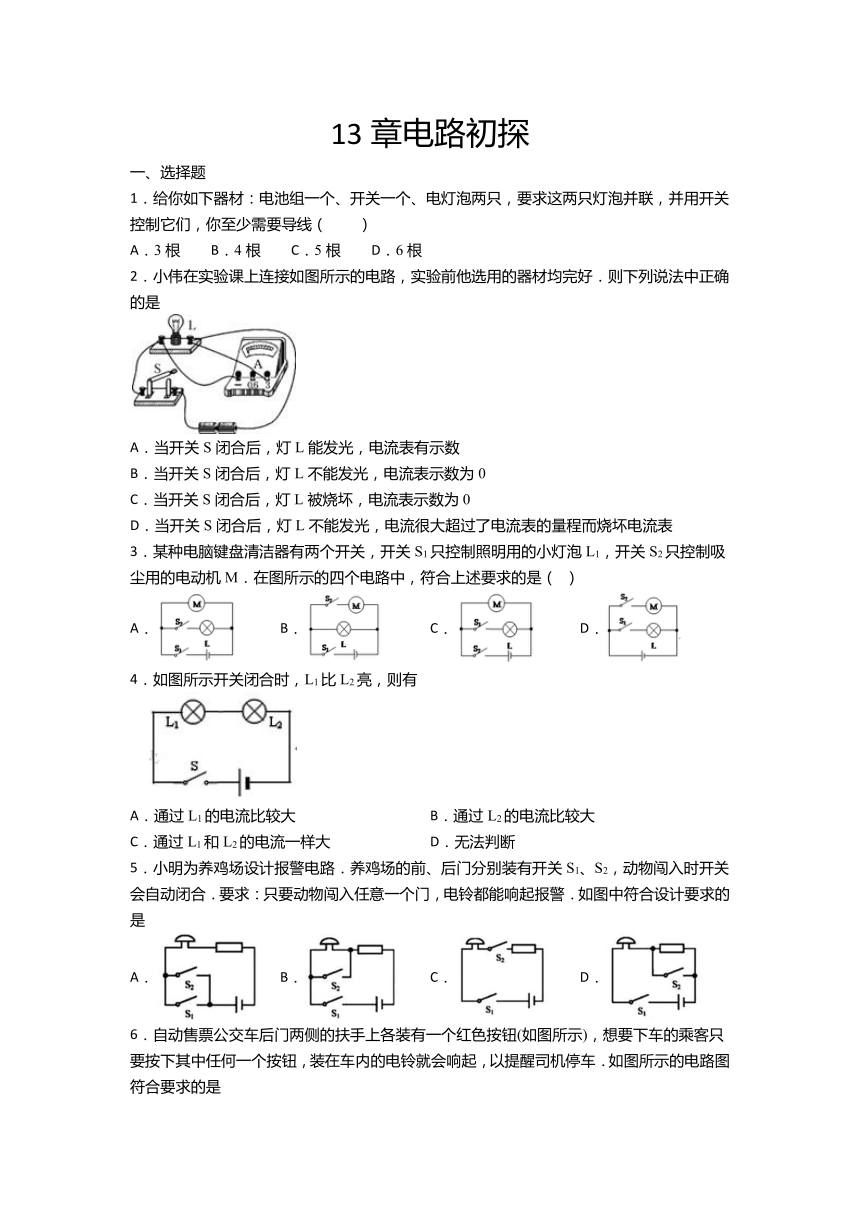

13章电路初探
一、选择题
1．给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（　　）
A．3根
B．4根
C．5根
D．6根
2．小伟在实验课上连接如图所示的电路，实验前他选用的器材均完好．则下列说法中正确的是
A．当开关S闭合后，灯L能发光，电流表有示数
B．当开关S闭合后，灯L不能发光，电流表示数为0
C．当开关S闭合后，灯L被烧坏，电流表示数为0
D．当开关S闭合后，灯L不能发光，电流很大超过了电流表的量程而烧坏电流表
3．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M．在图所示的四个电路中，符合上述要求的是（
）
A．
B．
C．
D．
4．如图所示开关闭合时，L1比L2亮，则有
A．通过L1的电流比较大
B．通过L2的电流比较大
C．通过L1和L2的电流一样大
D．无法判断
5．小明为养鸡场设计报警电路．养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合．要求：只要动物闯入任意一个门，电铃都能响起报警．如图中符合设计要求的是
A．
B．
C．
D．

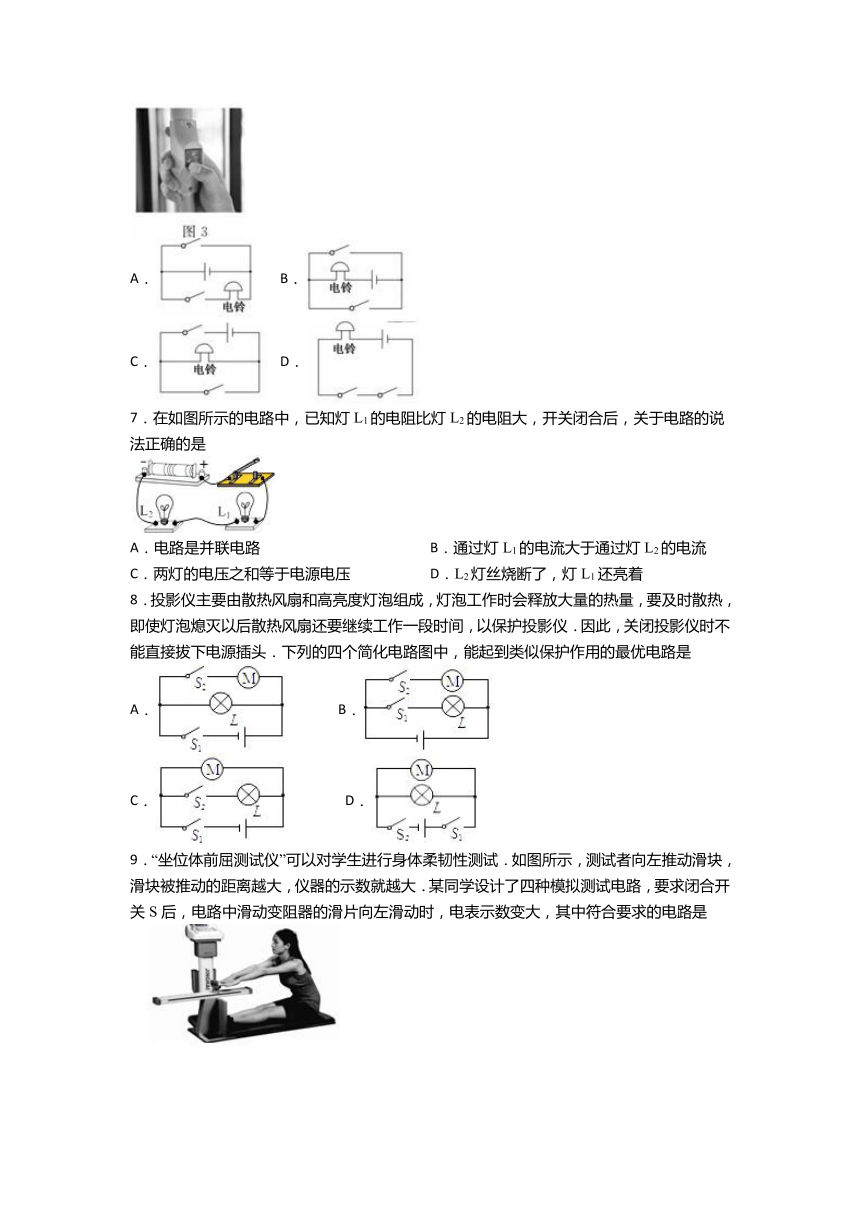

6．自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车．如图所示的电路图符合要求的是
A．
B．
C．
D．
7．在如图所示的电路中，已知灯L1的电阻比灯L2的电阻大，开关闭合后，关于电路的说法正确的是
A．电路是并联电路?????????????????????????????????
B．通过灯L1的电流大于通过灯L2的电流
C．两灯的电压之和等于电源电压??????????
D．L2灯丝烧断了，灯L1还亮着
8．投影仪主要由散热风扇和高亮度灯泡组成，灯泡工作时会释放大量的热量，要及时散热，即使灯泡熄灭以后散热风扇还要继续工作一段时间，以保护投影仪．因此，关闭投影仪时不能直接拔下电源插头．下列的四个简化电路图中，能起到类似保护作用的最优电路是
A．
B．
C．
D．

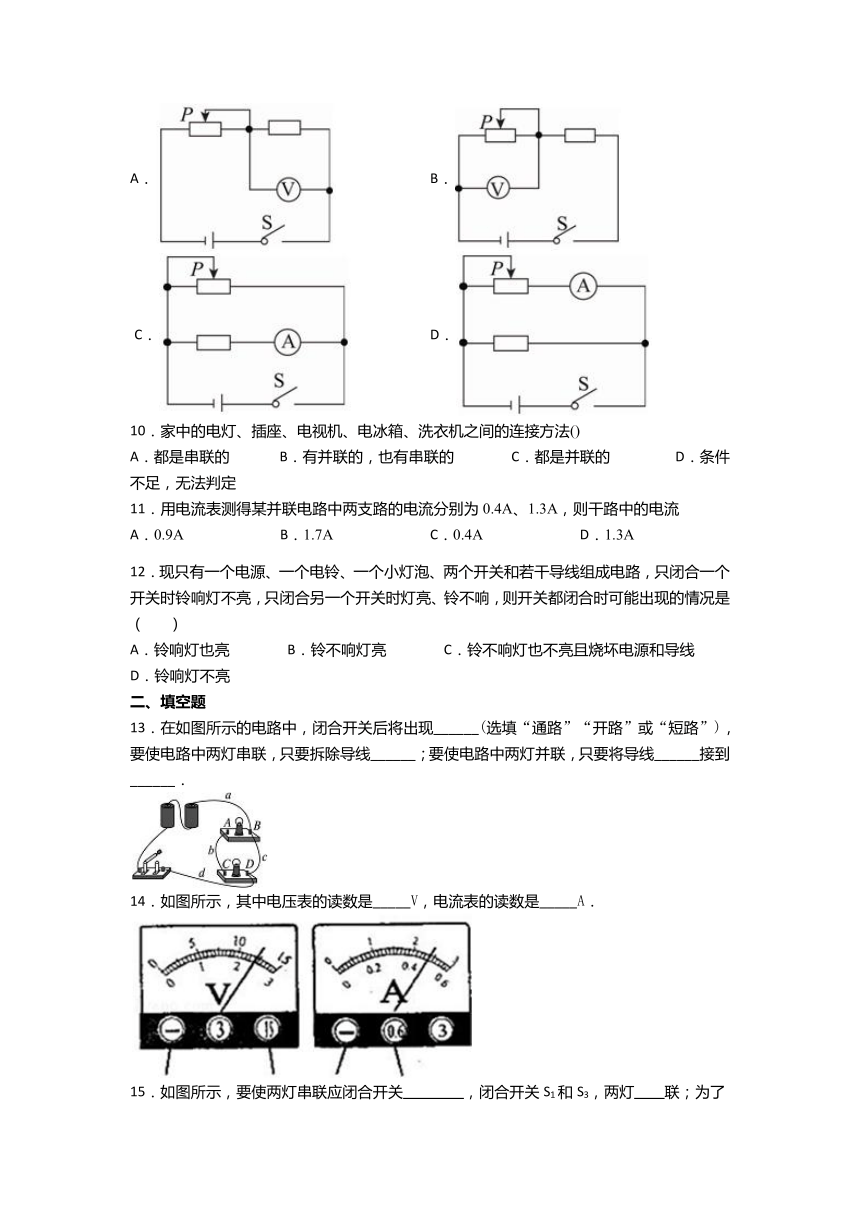

9．“坐位体前屈测试仪”可以对学生进行身体柔韧性测试．如图所示，测试者向左推动滑块，滑块被推动的距离越大，仪器的示数就越大．某同学设计了四种模拟测试电路，要求闭合开关S后，电路中滑动变阻器的滑片向左滑动时，电表示数变大，其中符合要求的电路是
A．
B．
C．
D．
10．家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法()
A．都是串联的
B．有并联的，也有串联的
C．都是并联的
D．条件不足，无法判定
11．用电流表测得某并联电路中两支路的电流分别为0.4A、1.3A，则干路中的电流
A．0.9A
B．1.7A
C．0.4A
D．1.3A
12．现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（
）
A．铃响灯也亮
B．铃不响灯亮
C．铃不响灯也不亮且烧坏电源和导线
D．铃响灯不亮
二、填空题
13．在如图所示的电路中，闭合开关后将出现______(选填“通路”“开路”或“短路”)，要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线______接到______．
14．如图所示，其中电压表的读数是_____V，电流表的读数是_____A．
15．如图所示，要使两灯串联应闭合开关
，闭合开关S1和S3，两灯
联；为了避免电源短路，不能闭合开关
．
16．如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，不考虑灯L和电阻R同时出现故障的情况，为确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是___________；若电流表无示数，说明故障是____________。
17．如图所示电路中，A、B、C、D是四个接线柱，开关是闭合的。①用导线将A、B连接，再将C、D连接，则灯L1和L2___联。②用导线将A、D连接，则灯L1和L2____联。
18．如图所示的电路中，开关闭合时电流表甲测量的是通过_____（选填“L1”、“L2”或“L1和L2”）的电流，电流表乙测量的是通过___（选填“L1”、“L2”或“L1和L2”）的电流．L1和L2两只灯泡是___（选填“串联”或“并联”）关系．
19．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA．如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯________
盏．
20．如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内
部的照晚灯．当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是___________．
三、综合题
21．综合作图——小雨房间的灯.
小雨房间里，天花板吊灯由2个灯泡组成，学习桌上安装一个可调亮度的学习台灯，现在给你1个电源，2个开关，3个灯泡，1个滑动变阻器和若干导线，请你设计上述电路，并将电路图画在方框内.
22．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．
（1）当老师闭合开关时，两只小灯泡都亮了；
断开开关，两灯泡又同时熄灭．
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是__．
②根据上述现象，你__（选填“能”或“不能”）断定这两只小灯泡是串联的．
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．她认为这是因为L1比L2更靠近电源正极的缘故．
①你认为小华的判断是__（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是__．
答案
1．C
2．D
3．D
4．C
5．A
6．B
7．C
8．C
9．A
10．C
11．B
12．AC
13．短路
c
d
C接线柱上
14．12.5
0.5
15．S2
并
S2、S3
16．
灯L短路
电阻R断路
17．
并
串
18．L2
L1
并联
19．4
20．S1闭合、S2断开
S1闭合、S2也闭合
21．
22．电源
不能
错误
将两只灯泡交换位置，再比较亮度
