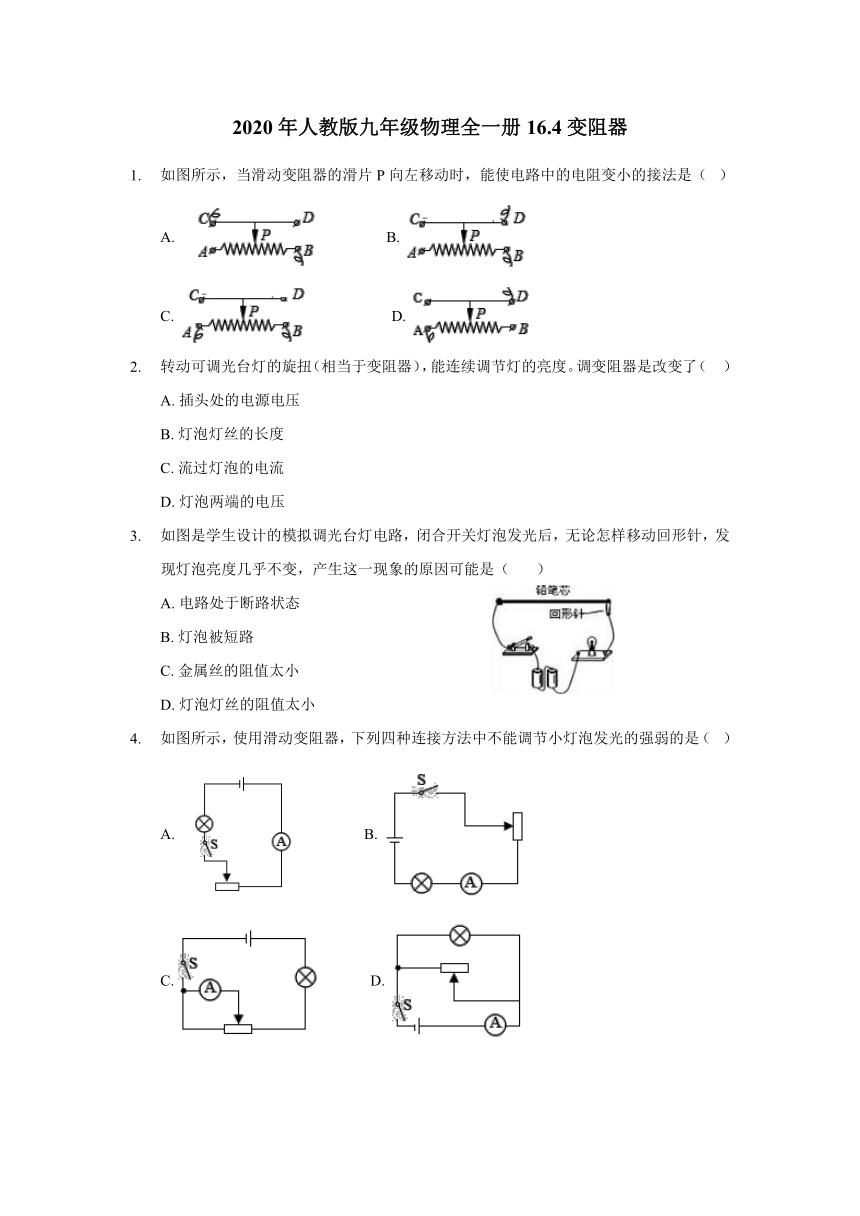

2020年人教版九年级物理全一册16.4变阻器（含答案）

2020年人教版九年级物理全一册16.4变阻器
如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（?
）
?????????
B.?????????
C.?????????
D.?
转动可调光台灯的旋扭（相当于变阻器），能连续调节灯的亮度。调变阻器是改变了（??
）
A.?插头处的电源电压????????????
B.?灯泡灯丝的长度????????????
C.?流过灯泡的电流????????????
D.?灯泡两端的电压
如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发
现灯泡亮度几乎不变，产生这一现象的原因可能是（?
）
A.?电路处于断路状态???????????
B.?灯泡被短路???????????
C.?金属丝的阻值太小???????????
D.?灯泡灯丝的阻值太小
如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（?
）
????????????????????B.????????????????????
C.??????????????D.?

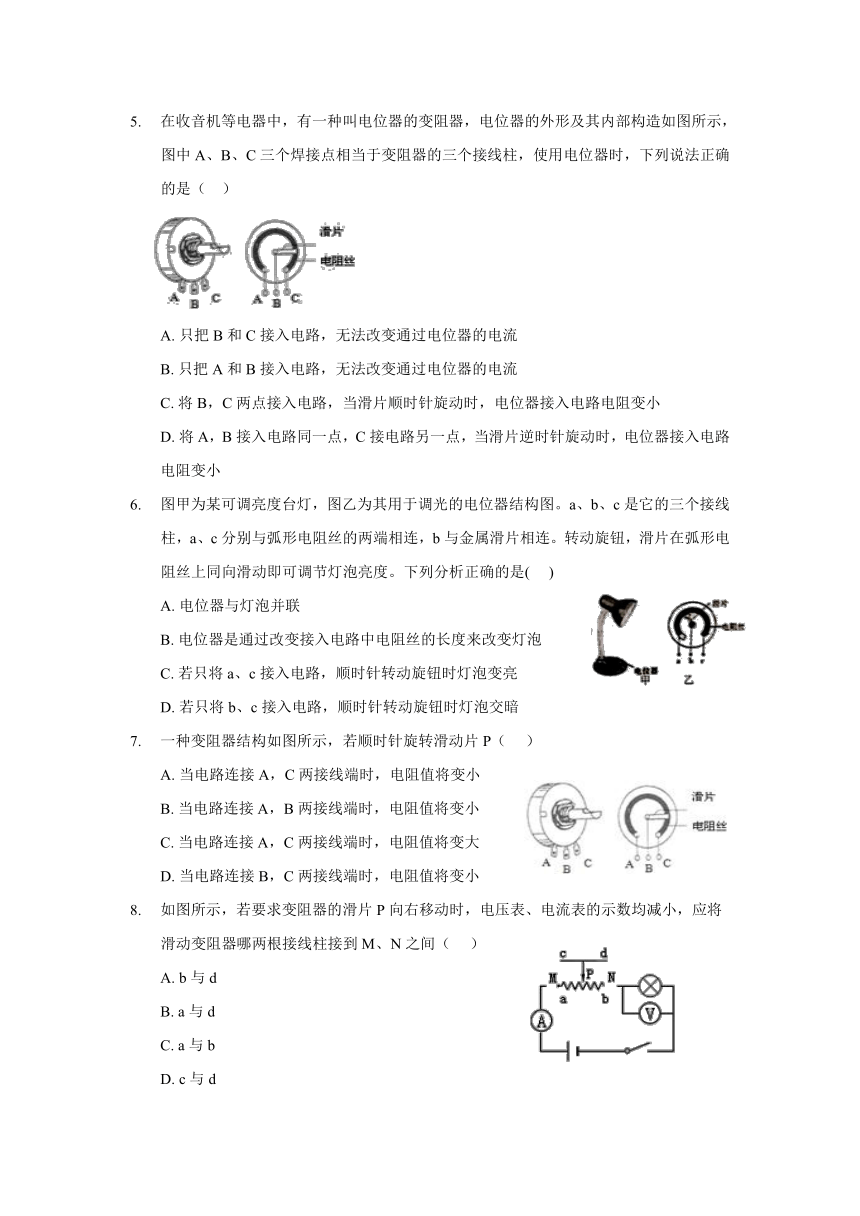

在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（??
）
A.?只把B和C接入电路，无法改变通过电位器的电流
B.?只把A和B接入电路，无法改变通过电位器的电流
C.?将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D.?将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列分析正确的是(???
)
A.?电位器与灯泡并联
B.?电位器是通过改变接入电路中电阻丝的长度来改变灯泡
C.?若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.?若只将b、c接入电路，顺时针转动旋钮时灯泡交暗
一种变阻器结构如图所示，若顺时针旋转滑动片P（??
?）
A.?当电路连接A，C两接线端时，电阻值将变小???????
B.?当电路连接A，B两接线端时，电阻值将变小
C.?当电路连接A，C两接线端时，电阻值将变大???????
D.?当电路连接B，C两接线端时，电阻值将变小
如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（???
）
A.?b与d????????????????????????????????????
B.?a与d????????????????????????????????????
C.?a与b????????????????????????????????????
D.?c与d

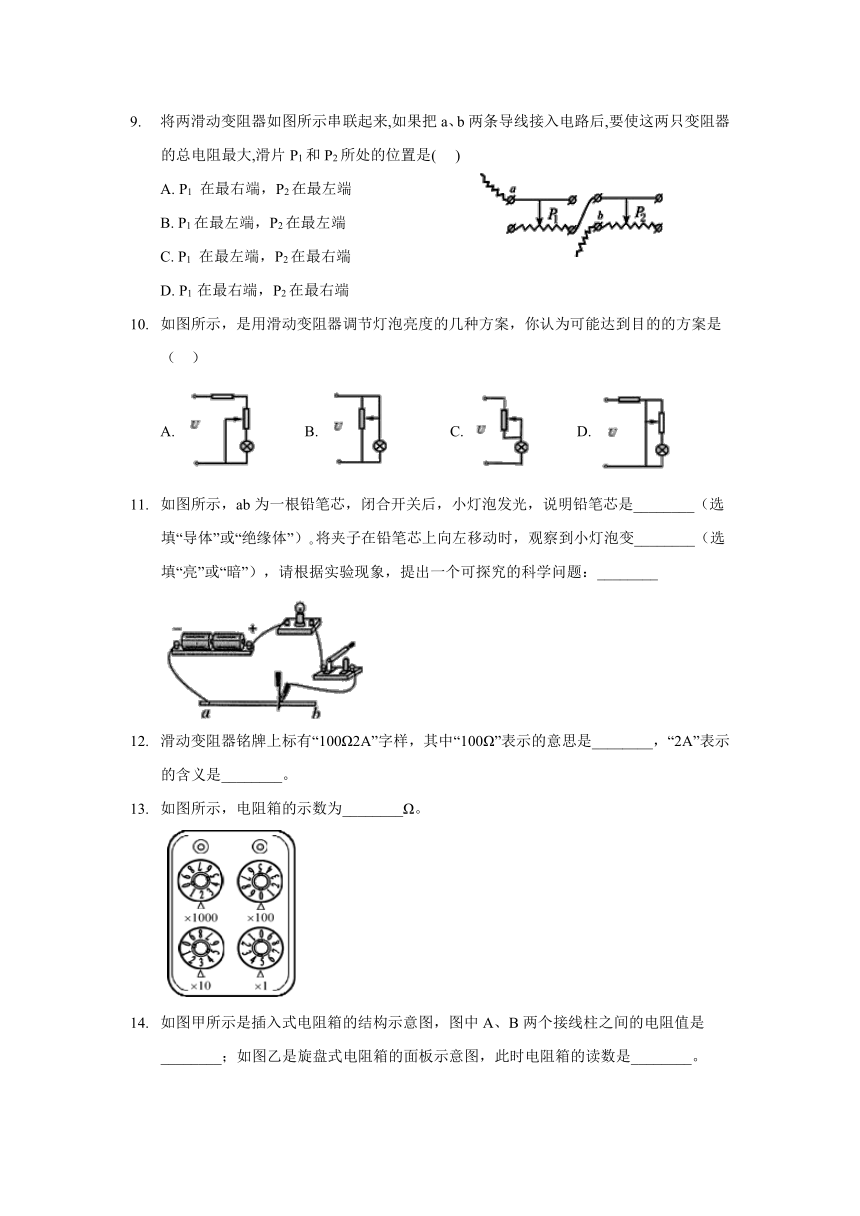

将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是(???
)
A.?P1
在最右端，P2在最左端??????????????????????????????????
B.?P1在最左端，P2在最左端
C.?P1
在最左端，P2在最右端??????????????????????????????????
D.?P1
在最右端，P2在最右端
如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（??
）
A.?????????????B.?????????????????C.????????????D.?
如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是________（选填“导体”或“绝缘体”）?将夹子在铅笔芯上向左移动时，观察到小灯泡变________（选填“亮”或“暗”），请根据实验现象，提出一个可探究的科学问题：________
滑动变阻器铭牌上标有“100Ω2A”字样，其中“100Ω”表示的意思是________，“2A”表示的含义是________。
如图所示，电阻箱的示数为________Ω。
如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是________；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是________。
在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，只把A和C接入电路时，________（填”能“或”不能“）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱________（选填”A和B“、”B和C“或”A和C“），并将其与灯泡________联后接入电路中。
用笔线代替导线，在图所示电路中补上两根导线。要求：闭合开关、向右移动滑动变阻器滑片时，小灯逐渐变亮、电压表示数变小。
用笔划线做导线将图中各元件连成一个可以改变电机转速的电路，滑片向右移时，电机转速变快．
在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两节干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
用滑动变阻器改变小灯泡的亮度的实验中：
（1）实验室中有一铭牌上标有“20Ω
2A”字样的滑动变阻器，如图甲所示。“20Ω”指的是________，“2A”指的是________。
（2）现再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
（3）在开关闭合前滑动变阻器的滑片P应该放在最________（选填“左”或“右”）端。
在“滑动变阻器改变电路中的电流”的实验中。
（1）请根据图甲电路图连接好图乙实物电路（闭合开关前，滑片P移动到最右端）。
（2）闭合开关S，若发现小灯泡不亮。接下来的操作，在以下步骤中最合理的是_____。
A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池节数重新实验
C.调节滑动变阻器，观察小灯泡是否发光
D.观察电流表示数是否为零，判断电路是否断路
（3）实验中，当滑片P向左移动，变阻器连入电路的电阻变________，电流表的示数变________。
答案部分
1.【答案】
D
2.【答案】
C
3.【答案】
C
4.【答案】
D
5.【答案】
C
6.【答案】
B
7.【答案】
B
8.【答案】
B
9.【答案】
C
10.【答案】
C
11.【答案】
导体；亮；小灯泡的亮度与接入电路的电阻丝长度有关吗
12.【答案】
变阻器最大阻值100Ω；允许通过的最大电流是2A
13.【答案】
2035
14.【答案】
7Ω；3608Ω
15.【答案】
不能；B和C；串
16.【答案】
解：如图所示：
17.【答案】
解：如图所示：
18.【答案】
解：如图所示：
19.【答案】
（1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流为2A
（2）解：如图所示：
（3）右
20.【答案】
（1）
（2）D
（3）小；大
