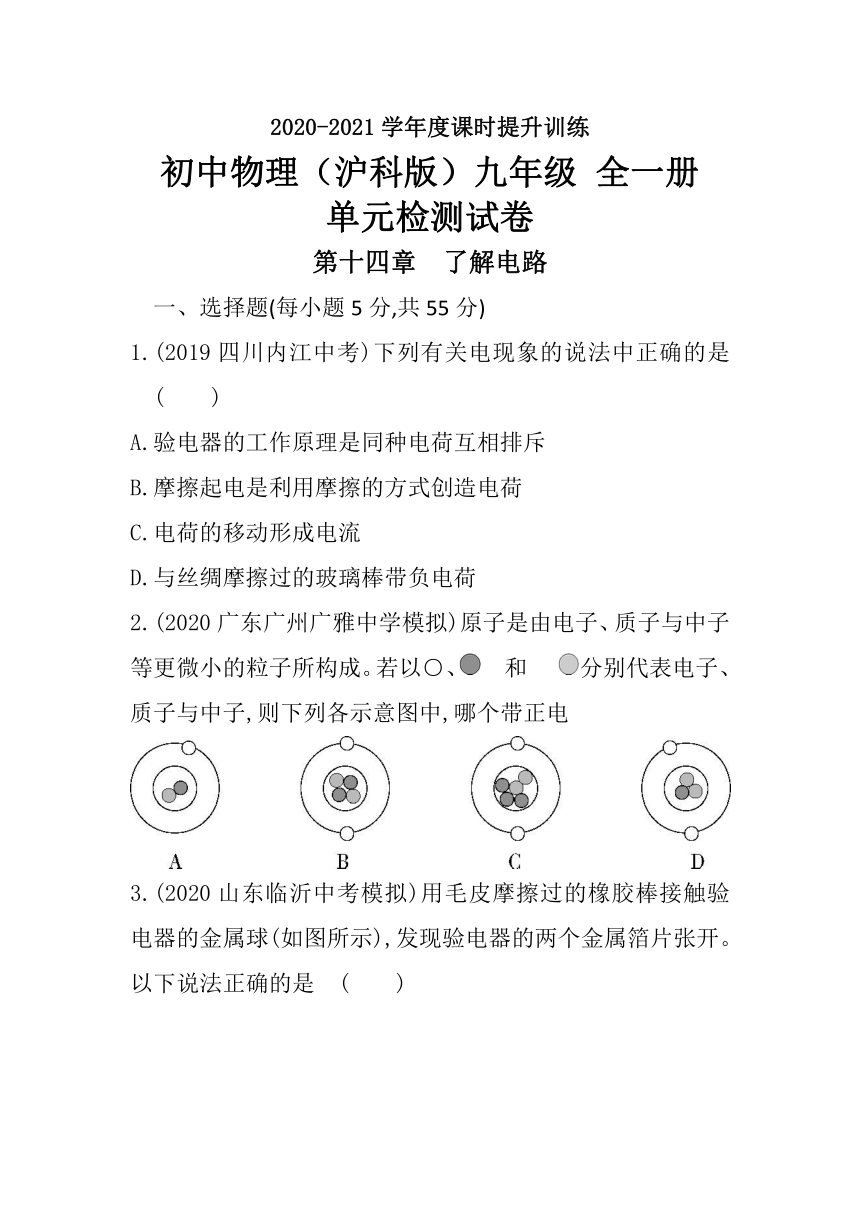

2020-2021学年度初中物理（沪科版）九年级全一册第十四章了解电路单元检测试卷

2020-2021学年度课时提升训练
初中物理（沪科版）九年级
全一册
单元检测试卷
第十四章　了解电路
一、选择题(每小题5分,共55分)
1.(2019四川内江中考)下列有关电现象的说法中正确的是?(　　)
A.验电器的工作原理是同种电荷互相排斥
B.摩擦起电是利用摩擦的方式创造电荷
C.电荷的移动形成电流
D.与丝绸摩擦过的玻璃棒带负电荷
2.(2020广东广州广雅中学模拟)原子是由电子、质子与中子等更微小的粒子所构成。若以○、?和?
分别代表电子、质子与中子,则下列各示意图中,哪个带正电

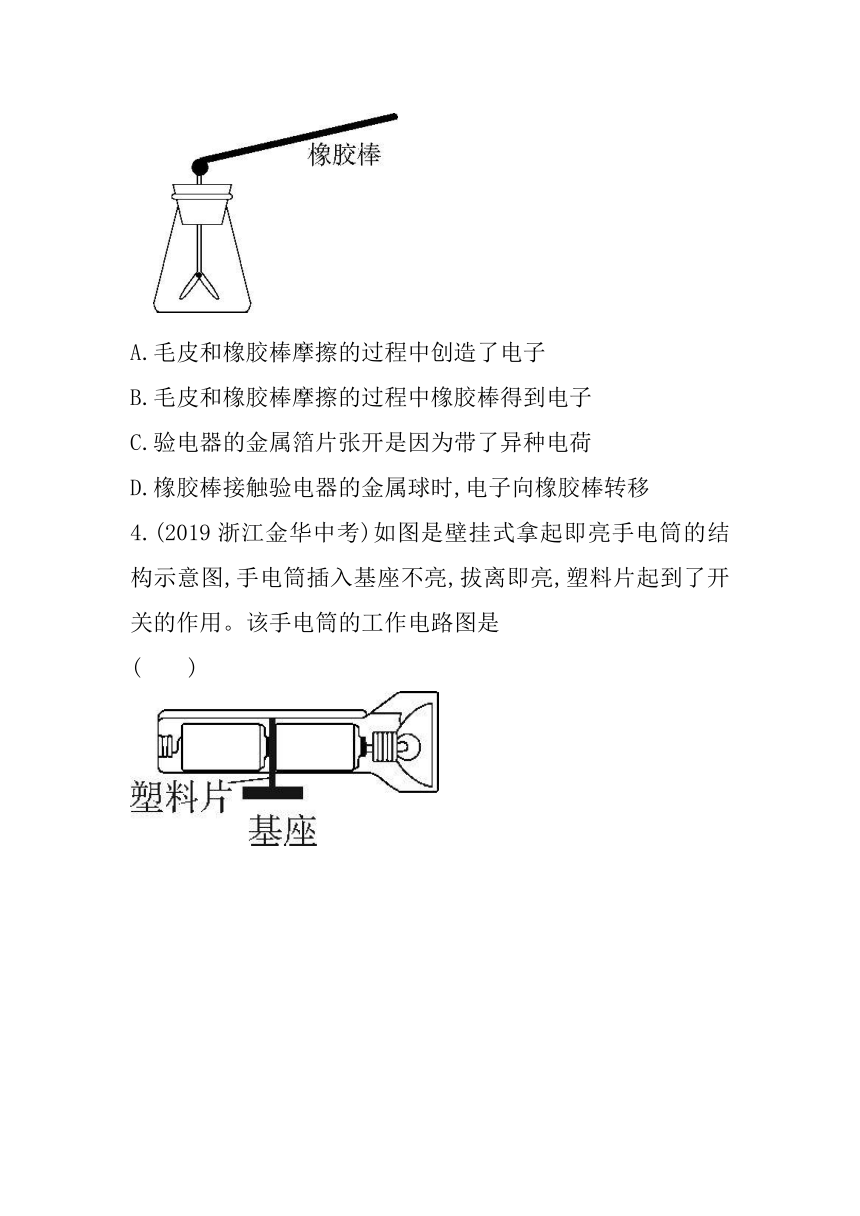

3.(2020山东临沂中考模拟)用毛皮摩擦过的橡胶棒接触验电器的金属球(如图所示),发现验电器的两个金属箔片张开。以下说法正确的是?(　　)
?
A.毛皮和橡胶棒摩擦的过程中创造了电子
B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C.验电器的金属箔片张开是因为带了异种电荷
D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移
4.(2019浙江金华中考)如图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用。该手电筒的工作电路图是?
(　　)

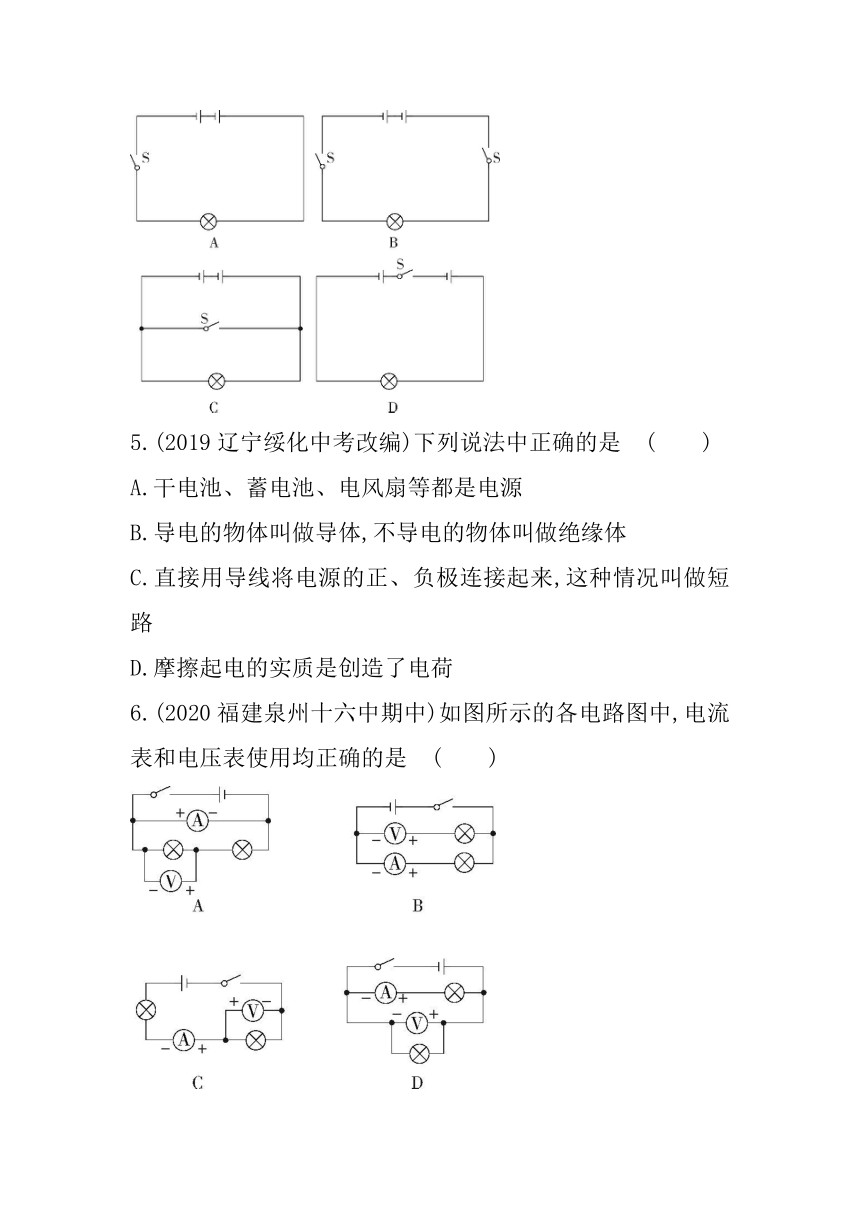

5.(2019辽宁绥化中考改编)下列说法中正确的是?(　　)
A.干电池、蓄电池、电风扇等都是电源
B.导电的物体叫做导体,不导电的物体叫做绝缘体
C.直接用导线将电源的正、负极连接起来,这种情况叫做短路
D.摩擦起电的实质是创造了电荷
6.(2020福建泉州十六中期中)如图所示的各电路图中,电流表和电压表使用均正确的是?(　　)

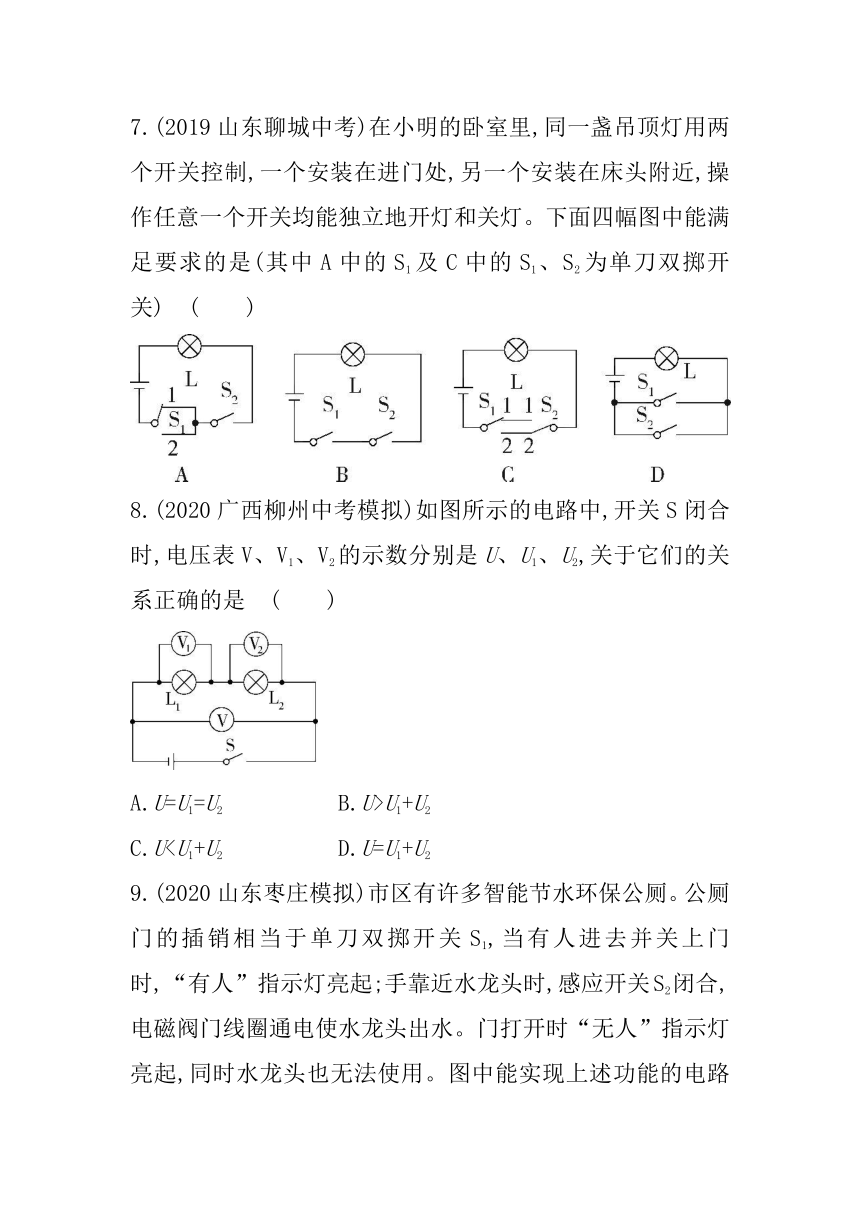

7.(2019山东聊城中考)在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近,操作任意一个开关均能独立地开灯和关灯。下面四幅图中能满足要求的是(其中A中的S1及C中的S1、S2为单刀双掷开关)?(　　)
8.(2020广西柳州中考模拟)如图所示的电路中,开关S闭合时,电压表V、V1、V2的示数分别是U、U1、U2,关于它们的关系正确的是?(　　)
A.U=U1=U2　????B.U>U1+U2

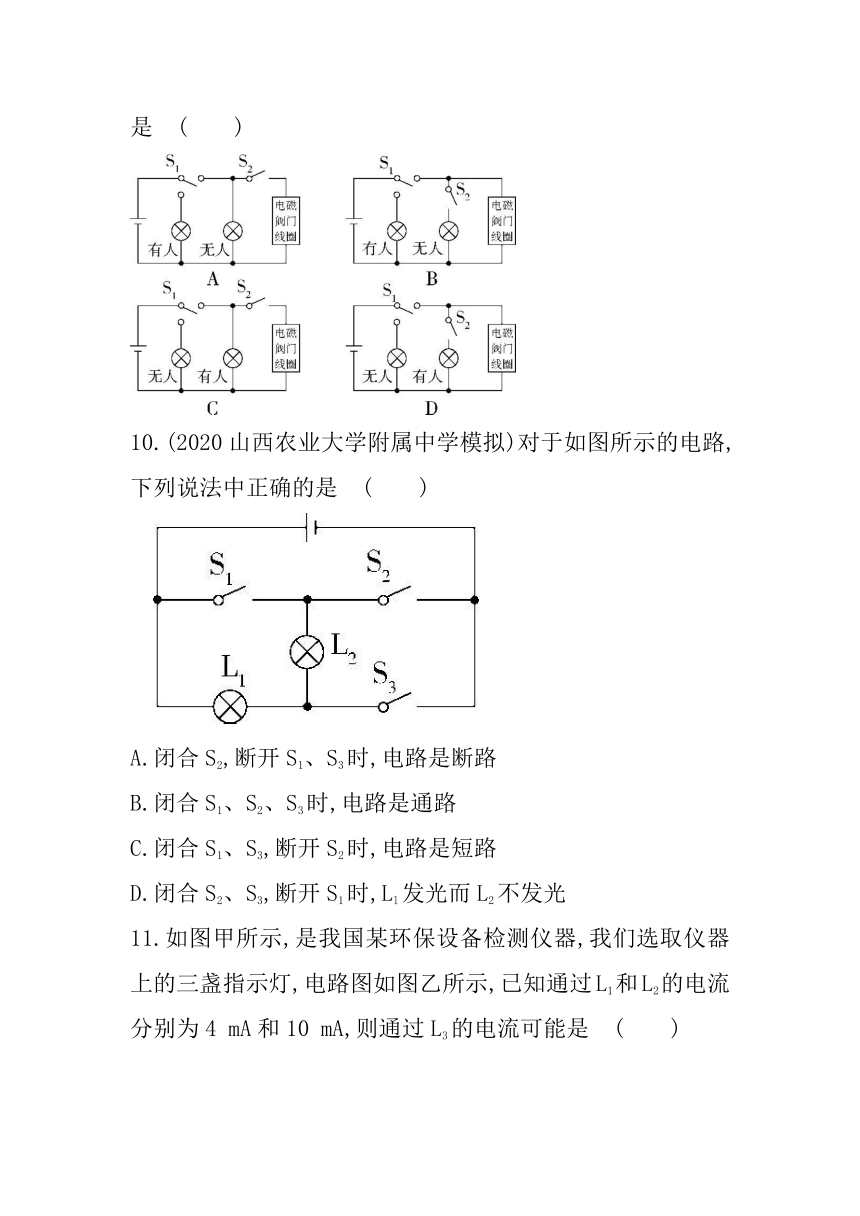

C.U9.(2020山东枣庄模拟)市区有许多智能节水环保公厕。公厕门的插销相当于单刀双掷开关S1,当有人进去并关上门时,“有人”指示灯亮起;手靠近水龙头时,感应开关S2闭合,电磁阀门线圈通电使水龙头出水。门打开时“无人”指示灯亮起,同时水龙头也无法使用。图中能实现上述功能的电路是?(　　)
10.(2020山西农业大学附属中学模拟)对于如图所示的电路,下列说法中正确的是?(　　)
?
A.闭合S2,断开S1、S3时,电路是断路
B.闭合S1、S2、S3时,电路是通路
C.闭合S1、S3,断开S2时,电路是短路
D.闭合S2、S3,断开S1时,Ll发光而L2不发光
11.如图甲所示,是我国某环保设备检测仪器,我们选取仪器上的三盏指示灯,电路图如图乙所示,已知通过L1和L2的电流分别为4
mA和10
mA,则通过L3的电流可能是?(　　)
A.4
mA　　B.6
mA　　C.10
mA　　D.12
mA
二、填空题(每空4分,共20分)
12.(2019广东中考)如图14-6-6所示,图甲中电流表的读数为　????A,图乙中电压表的读数为　????V。
13.在如图14-6-7所示电路中,通过L1的电流为3
A,通过L2的电流为4
A,通过L3的电流为
5
A,则电流表?、?、?的示数分别是I1=　　????,I2=　　????,I3=　　????。
三、作图题(共6分)
14.根据如图甲所示的电路图,用笔画线代替导线,连接图乙中的实物电路。
(要求连线不能交叉)
四、实验探究题(15小题9分,16小题10分,共19分)
15.(2020安徽阜阳育英中学月考)
“探究串联电路的电压关系”的实验电路如图所示。
(1)为了使探究得出的结论具有普遍意义,L1、L2应该选择　　　????(选填“相同”或“不同”)的小灯泡。
(2)在连接电路时,开关必须　　　????。小明根据电路图连接电路,闭合开关前,发现电压表的指针指在零刻度线的左侧,造成这种现象的原因是　　　　　　　????。
(3)正确连接后,闭合开关,发现电压表示数为零,则小灯泡的故障可能是　　　????或　　　????。
(4)在测L2两端的电压时,小明为了节省时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上。小明用上面的方法能否测出L2两端的电压?　　　????,为什么?　　　　　　　????。
(5)方法改进后,测出A和B、B和C、A和C间的电压并记录在下面的表格中,小明分析实验数据得出结论:串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是　　　　　　　????,改进方法　　　　　　　　　????　???
?。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
16.在研究并联电路的电流规律时,某次实验所用的实验器材如图甲所示,请根据要求完成下列任务:
(1)按照如图乙所示的电路图,以笔画线代替导线,完成图甲的电路连接。
(2)实验时,电流表A1、
A2的示数如图丙所示,通过L1的电流为　　　????
A;若不计实验误差,请在图丁中标出电流表A3的指针位置。
参考答案
1.答案????A　验电器的工作原理是同种电荷相互排斥,故A正确;摩擦起电实质是电子在物体间发生了转移,不是创造了电荷,故B错误;电荷的定向移动才会形成电流,故C错误;丝绸摩擦过的玻璃棒带正电,故D错误。
2.答案????C　一个电子和一个质子带等量异种电荷,A、B中原子不带电;C中原子带正电荷;D中原子带负电荷。
3.答案????B　摩擦起电现象是通过摩擦的方式使电荷发生了转移,而不是创造了电子,A错误;毛皮和橡胶棒摩擦的过程中,橡胶棒原子核束缚电子的能力强,得到电子带负电,B正确;验电器的金属箔片张开是因为带了同种电荷,同种电荷相互排斥,C错误;用毛皮摩擦过的橡胶棒带负电,橡胶棒接触验电器的金属球时,电子由橡胶棒向验电器转移,D错误。
4.答案????D　由示意图知,手电筒插入基座后,塑料片位于两节干电池之间,故选D。
5.答案????C　电源是提供电能的装置,电风扇是用电器,不是电源,A错误;导体容易导电,绝缘体不容易导电,导体与绝缘体没有绝对的界限,B错误;直接用导线将电源的正、负极连接起来,这种情况叫做短路,C正确;摩擦起电过程中并没有创造电荷,其实质是电子的转移,D错误。
6.答案????D????A中电流表并联在了电源两端,因此闭合开关后电源短路,电流表使用错误,且电压表的正、负接线柱接反了;B中电压表与灯泡串联,电压表使用错误;C中电流是从电流表的负接线柱流入,从正接线柱流出的,电流表使用错误;D中电压表和电流表的使用均正确。
7.答案????C????A中S1为单刀双掷开关,当S2断开时,无论S1往哪个方向掷,灯都不亮,故A不符合题意;B中两个开关串联,相互影响,只有两个开关都闭合时,灯才亮,故B不符合题意;C中S1和S2为单刀双掷开关,任意一个开关都可以开灯、关灯,故C符合题意;D中两个开关并联,闭合S1或S2都能使灯亮,但是只有两个开关都断开时,灯才熄灭,故D不符合题意。
8.答案????D　由电路图知,两灯串联,电压表V1测L1两端的电压,电压表V2测L2两端的电压,电压表V测两灯的总电压(电源电压)。串联电路中的总电压等于各部分电路两端电压之和,即U=U1+U2。
9.答案????C　有人进入公厕关门后,“有人”指示灯亮,开关S2闭合时水龙头出水,门开时,“有人”指示灯熄灭,“无人”指示灯亮,同时水龙头也无法使用,则“有人”指示灯与电磁阀门线圈并联在S1控制的一个支路上,开关S2控制电磁阀门线圈,S1为单刀双掷开关,分别控制“无人”指示灯所在支路与“有人”指示灯和电磁阀门线圈并联的支路。故选C。
10.答案????D　闭合S2,断开S1、S3时,两灯串联,电路是通路,A错误;闭合S1、S2、S3时,电流从电源正极经过S1、S2回到电源负极,电路是短路,B错误;闭合S1、S3,断开S2
时,两灯并联,电路是通路,C错误;闭合S2、S3,断开S1时,L1发光而L2被短路不发光,D正确。
11.答案????B　由图可知L1、L2、L3的连接方式有以下几种可能:①L1和L2并联后,再和L3串联,此时流过L3的电流为I=4
mA+10
mA=14
mA;②L1和L3并联后,再和L2串联,此时流过L3的电流为I=10
mA-4
mA=6
mA;③L2和L3并联后,再和L1串联,此时L1中的电流应该大于L2中的电流,而题目中L2中电流大于L1中的电流,这种情况是不存在的,故流过L3的电流可能是6
mA或14
mA。
12.答案　1.4　1.5
解析　图甲中电流表所用的量程为0~3
A,每一个大格代表1
A,每一个小格代表0.1
A,读数为1.4
A;图乙中电压表所用的量程为0~3
V,每一个大格代表1
V,每一个小格代表0.1
V,读数为1.5
V。
13.答案　12
A　9
A　7
A
解析　由电路图可知?测的是总电流,?测的是通过L2和L3的电流之和,?测的是通
过L1和L2的电流之和,所以I1=12
A,I2=9
A,I3=7
A。
14.答案　如图所示
解析　两灯并联,开关S1位于干路,S2控制L2所在支路,电流表位于干路,据此连接实物图。由电源正极出发,先连接开关S1,再连接电流表,之后分为两条支路,一条支路接L1,另一条支路接L2、S2,两支路汇合后,接电源负极。
15.答案　(1)不同　(2)断开　电压表没有调零　(3)L1短路????L2断路　(4)不能　
电压表正、负接线柱接反了　(5)没有多次实验　
应换不同规格的小灯泡多次实验
解析　(1)为了使探究得出的结论具有普遍性,应该选取不同的小灯泡进行实验;
(2)在连接电路时,开关必须断开;小明根据电路图连接电路,闭合开关前,发现电压表的指针指在零刻度线的左侧,造成这种现象的原因是电压表使用前未调零;(3)正确连接后,闭合开关,发现电压表示数为零,可能是电压表的正、负接线柱没有与电源正、负极相连或电压表短路,若故障出现在灯泡处,则可能是L1短路或者L2断路;
(4)在测L2两端的电压时,电压表所接的B接点不动,只断开A接点,并改接到C接点上,电压表正、负接线柱接反了,所以不能测出L2两端的电压;(5)由表格中数据知只测了一组数据,结论具有偶然性,此实验在设计方案上存在的不足之处是只做了一次实验,应当改用不同规格的灯泡再测几次,然后再得出结论。
16.答案　(1)如图1所示
?
(2)
0.3　如图2所示
解析　
(1)根据电路图可知,两灯并联,A1测量L1中的电流,A2测量L2中的电流,A3测量干路电流,S控制整个电路,电路连接如答案图1所示;(2)电流表A1所用的量程为
0~0.6
A,分度值为0.1
A,此时示数为0.3
A,故通过L1的电流为0.3
A;A2所用的量程为
0~0.6
A,分度值为0.1
A,此时示数为0.5
A,根据并联电路的电流特点:干路电流等于各支路电流之和,则A3示数为0.3
A+0.5
A=0.8
A,指针位置如答案图2所示。
