人教版九年级物理17.2欧姆定律同步练习 （含答案）

人教版九年级物理17.2欧姆定律同步练习
（含答案）

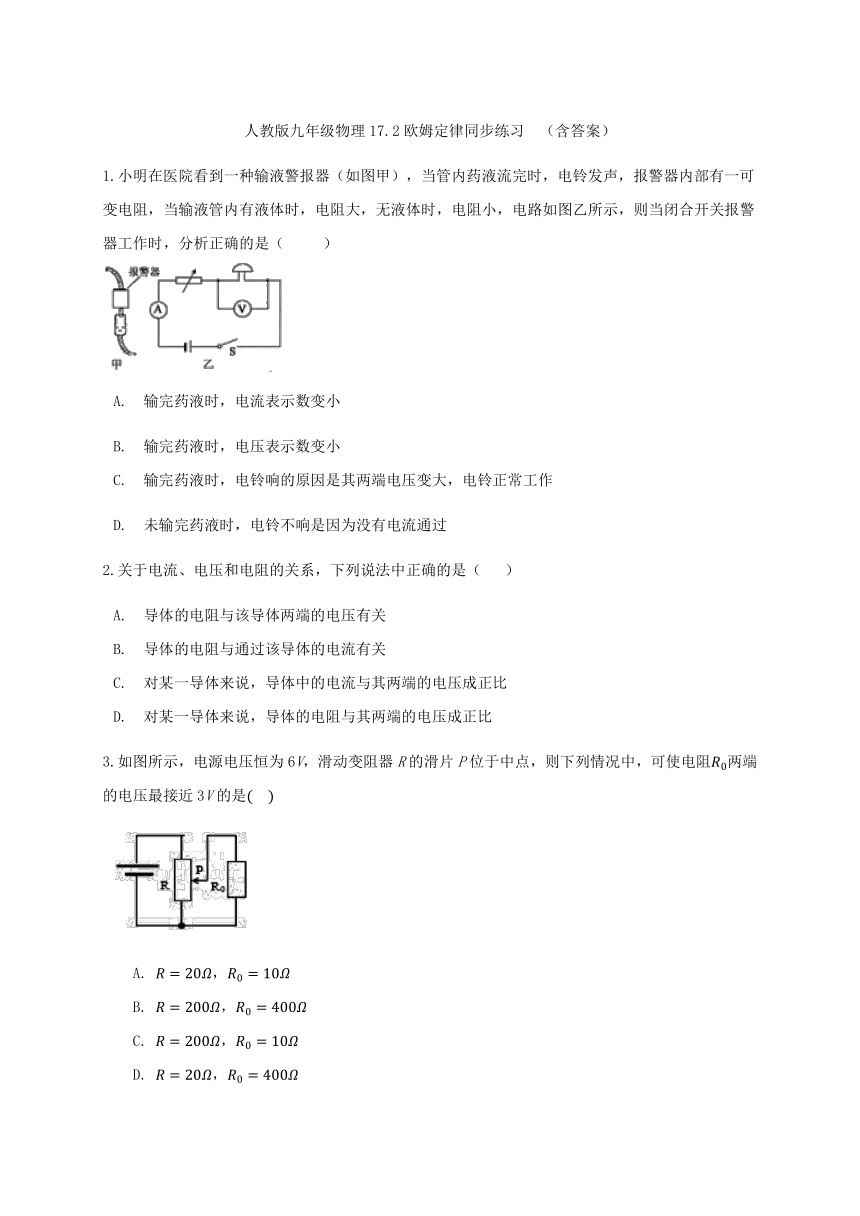

1.小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（??
）
A.?输完药液时，电流表示数变小?????
B.?输完药液时，电压表示数变小
C.?输完药液时，电铃响的原因是其两端电压变大，电铃正常工作??????????
D.?未输完药液时，电铃不响是因为没有电流通过
2.关于电流、电压和电阻的关系，下列说法中正确的是（?
）
A.?导体的电阻与该导体两端的电压有关
B.?导体的电阻与通过该导体的电流有关
C.?对某一导体来说，导体中的电流与其两端的电压成正比
D.?对某一导体来说，导体的电阻与其两端的电压成正比
3.如图所示，电源电压恒为6V，滑动变阻器R的滑片P位于中点，则下列情况中，可使电阻两端的电压最接近3V的是?
A.
，
B.
，
C.
，
D.
，

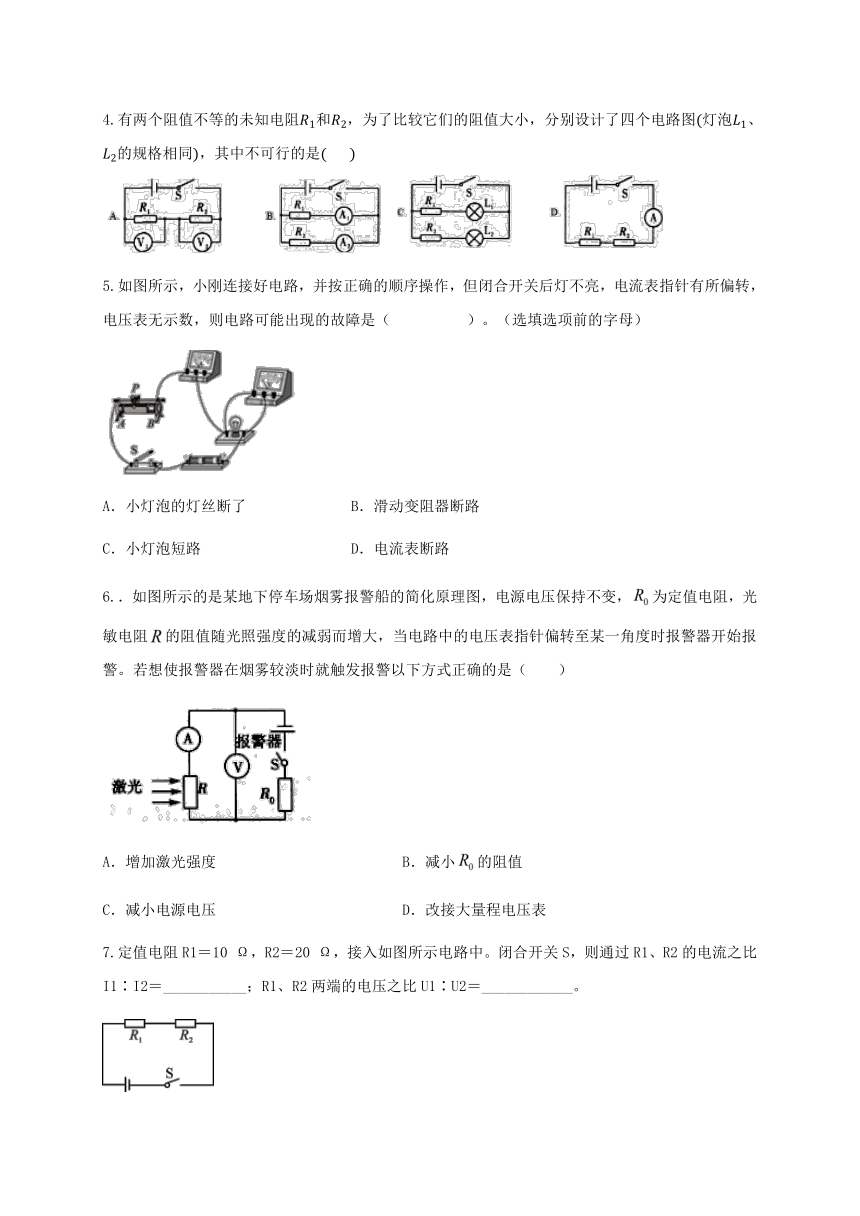

4.有两个阻值不等的未知电阻和，为了比较它们的阻值大小，分别设计了四个电路图灯泡、的规格相同，其中不可行的是?
5.如图所示，小刚连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，电流表指针有所偏转，电压表无示数，则电路可能出现的故障是（?????）。（选填选项前的字母）
小灯泡的灯丝断了
B．滑动变阻器断路
C．小灯泡短路
D．电流表断路
6.．如图所示的是某地下停车场烟雾报警船的简化原理图，电源电压保持不变，为定值电阻，光敏电阻的阻值随光照强度的减弱而增大，当电路中的电压表指针偏转至某一角度时报警器开始报警。若想使报警器在烟雾较淡时就触发报警以下方式正确的是（　　）
A．增加激光强度
B．减小的阻值
C．减小电源电压
D．改接大量程电压表
7.定值电阻R1＝10
Ω，R2＝20
Ω，接入如图所示电路中。闭合开关S，则通过R1、R2的电流之比I1∶I2＝___________；R1、R2两端的电压之比U1∶U2＝____________。
8.
电阻A和B的电流与其两端电压的关系如图所示。由图可知，电阻A的阻值为________Ω；将A和B并联后接在1
V的电源上，电路中的总电流为_________A。
9.如图甲所示，闭合开关，两灯正常发光，电流表A1的示数为0.6
A，电流表A2的示数如图乙所示。则通过L2的电流是________A；若L1的电阻是5
Ω，电路两端电压是_______V。
10.在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω。现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连成如图所示电路进行检测，电压表的示数为3V，电流表的示数为20mA。这是应用了
法测电阻从而确定短路位置离甲地
km。
11．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为________Ω；若它两端电压变为0V，则该电阻中电流为_______A，此时电阻为_______Ω。
12．某导体两端的电压为3V，通过它的电流为0.3A．10s内透过导体横截面的电荷量为　　　________C，其电阻为　　　Ω。当通过该导体的电流为0.5A时，其电阻为　　　Ω。
13.某导体电阻为20欧，若通过该导体的电流为0.3安，则10秒内通过该导体横截面的电荷量
________库，该导体两端的电压为
伏。当该导体两端电压为3伏时，该导体电阻为
__________欧。
14.人体安全电压不高于36V，当通过人体的电流接近
30
mA时就会有生命危险。据此
可以推断，人体是
，人体电阻约
Ω。
15.
如图所示的电路，电源电压为12
V且保持不变，当开关S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5
A，电阻R＝____Ω。此时断开S1，电流表示数变为0.6
A，则滑动变阻器的最大电阻为____Ω。
16.
如图所示是电热“暖手宝”，它利用三节干电池串联供电，发热时间长，深受广大用户喜爱，则：
(1)“暖手宝”工作时电压为多少伏？
(2)已知“暖手宝”的电阻为2
Ω，则其工作电流为多大？
答案
1-6
C
C
D
D
C
B
7.
1∶1
1∶2
8.
5
0.3
9.
0.9
3
10.伏安
7.5
11.20
0
20
12.3
10
10
13.
3
6
20
14.导体
1200
15.8
24
16.
解：(1)暖手宝工作电压为U＝1.5
V×3＝4.5
V　
(2)暖手宝工作的电流I＝＝＝2.25
A
