电路及其分析

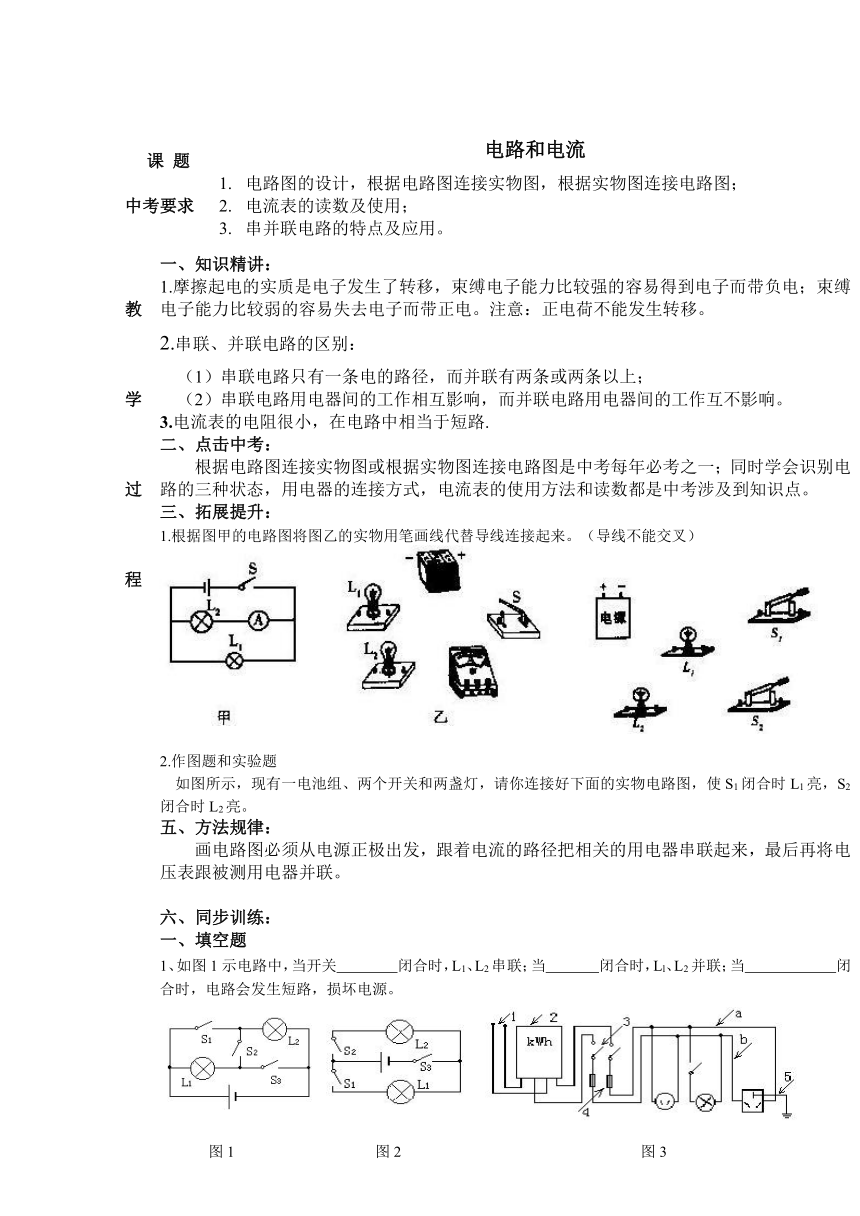

课 题 电路和电流
中考要求 电路图的设计，根据电路图连接实物图，根据实物图连接电路图；电流表的读数及使用；串并联电路的特点及应用。

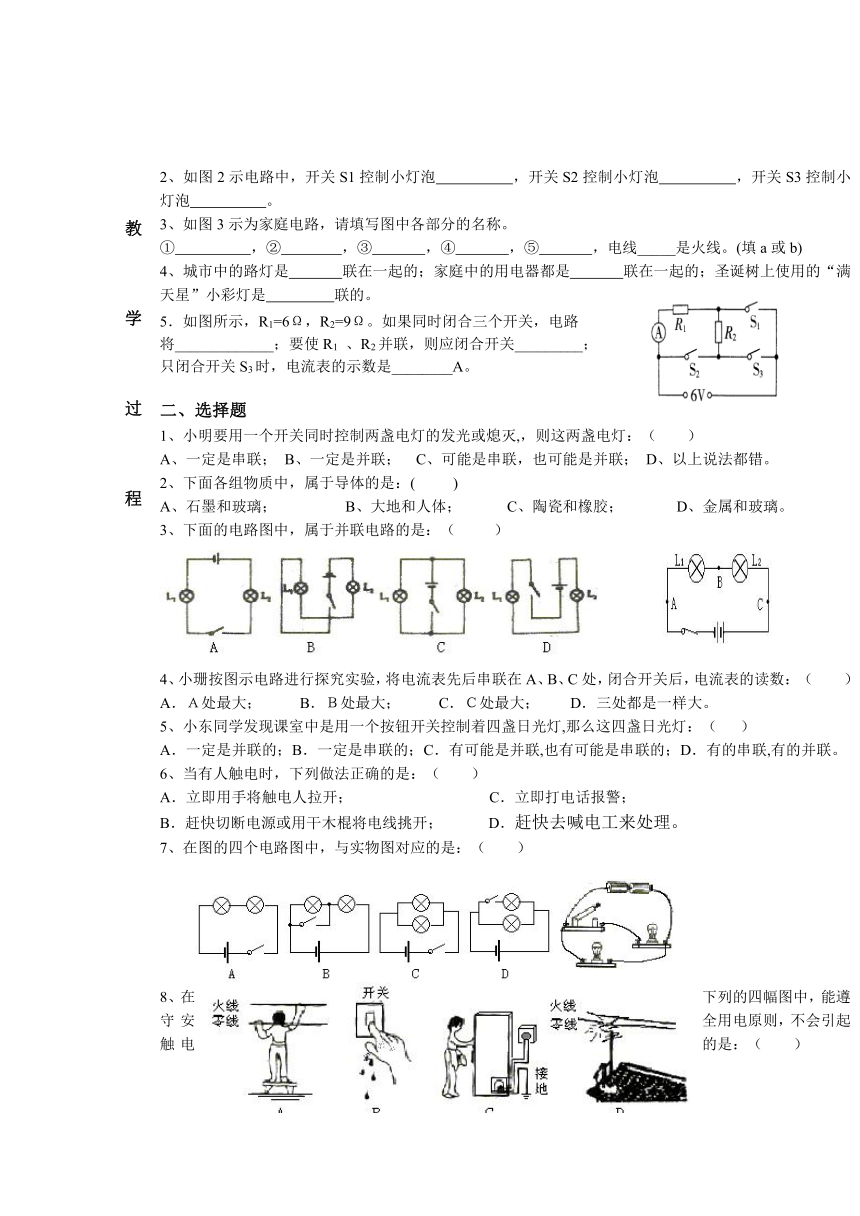

教学过程教学过程教学过程教学过程 一、知识精讲：1.摩擦起电的实质是电子发生了转移，束缚电子能力比较强的容易得到电子而带负电；束缚电子能力比较弱的容易失去电子而带正电。注意：正电荷不能发生转移。2.串联、并联电路的区别： （1）串联电路只有一条电的路径，而并联有两条或两条以上； （2）串联电路用电器间的工作相互影响，而并联电路用电器间的工作互不影响。3.电流表的电阻很小，在电路中相当于短路.二、点击中考： 根据电路图连接实物图或根据实物图连接电路图是中考每年必考之一；同时学会识别电路的三种状态，用电器的连接方式，电流表的使用方法和读数都是中考涉及到知识点。三、拓展提升：1.根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。（导线不能交叉）2.作图题和实验题如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。五、方法规律：画电路图必须从电源正极出发，跟着电流的路径把相关的用电器串联起来，最后再将电压表跟被测用电器并联。六、同步训练：一、填空题1、如图1示电路中，当开关 闭合时，L1、L2串联；当 闭合时，Ll、L2并联；当 闭合时，电路会发生短路，损坏电源。 2、如图2示电路中，开关S1控制小灯泡 ，开关S2控制小灯泡 ，开关S3控制小灯泡 。3、如图3示为家庭电路，请填写图中各部分的名称。① ，② ，③ ，④ ，⑤ ，电线_____是火线。(填a或b) 4、城市中的路灯是 联在一起的；家庭中的用电器都是 联在一起的；圣诞树上使用的“满天星”小彩灯是 联的。5．如图所示，R1=6Ω，R2=9Ω。如果同时闭合三个开关，电路将_____________；要使R1 、R2并联，则应闭合开关_________；只闭合开关S3时，电流表的示数是________A。二、选择题1、小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯：（　　）A、一定是串联； B、一定是并联；　C、可能是串联，也可能是并联； D、以上说法都错。2、下面各组物质中，属于导体的是：( )A、石墨和玻璃； B、大地和人体； C、陶瓷和橡胶； D、金属和玻璃。3、下面的电路图中，属于并联电路的是：（ ） 4、小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，闭合开关后，电流表的读数： （ ）A．Ａ处最大； B．Ｂ处最大； C．Ｃ处最大； D．三处都是一样大。5、小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯：（ ）A．一定是并联的；B．一定是串联的；C．有可能是并联,也有可能是串联的；D．有的串联,有的并联。6、当有人触电时，下列做法正确的是：（　　）A．立即用手将触电人拉开； C．立即打电话报警；B．赶快切断电源或用干木棍将电线挑开； D．赶快去喊电工来处理。7、在图的四个电路图中，与实物图对应的是：（　　） 8、在下列的四幅图中，能遵守安全用电原则，不会引起触电的是：（　　） 9．如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为6V，则电路中的故障可能是（ ）A．L1短路且L2断路 B．L1和L2断路 C．L1短路且L2短路 D．L1和L2短路 第9题 第10题10．小轿车上大都有一个指示灯，用它来提醒司机车门是否关好，四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光，如图所示，是几位同学设计的模拟电路图，你认为最符合上述要求的是（ ）11．如图所示电路，三个电阻的阻值都是R0，当开关闭合时，电流表A1、A2、A3的读数分别为I1、I2、I3，则它们在者的关系是（ ）A．I3=3/2I2 B．I3=3/2I1 C．I3=I2=I1 D．I3=2I213．教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制，为了从这一头开（或关）灯而到另一头能够关（或开）灯，如图所示中设计最合理的是（ ）14．如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，由此可判断（ ）A．开关S断路 B．灯L1断路 C．灯L2断路 D．灯L1短路 第15题15．如图所示电路中，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙=1：4；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（ ）A．1：4 B．4：1 C．4：3 D．3：4三、实验题(共16分)2、（5分）在探究活动中，小明连好了一个实物电路如图所示，请你帮他画出这个电路的电路图。 3、（5分）根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）
34．小红和小明在做“用电流表和电压表测电阻”的实验。（1）请你帮助他们在实物连接图中，用笔画线代替导线将所缺的导线补上。（2）当小红完成电路连接后就准备闭合开关，同伴小明提醒还有一处不妥当，你知道小明提醒的是什么吗？答：________________________________________。（3）在某次测量中电流表示数如下图所示，则I=__________A。（4）在实验过程中，小红突然发现电流表没有示数，而电压表有示数，且接近于电源电压，则故障可能是_____________。（5）小红还准备探究“电阻并联时总电阻与各部分电阻的关系”。取来了一个10Ω的定值电阻和一个电阻箱（符号 ）。请你在下面的方框中为她设计一个实验电路图。（6）小红将数据填入表中，分析表中数据，得出： 。同伴小明发现：电阻并联时的总电阻比各部分电阻都要小，而且当R2远大于R1时，__________________。
图1
图2
图3
