人教版九年级物理全一册第十七章第二节欧姆定律同步练习
含答案

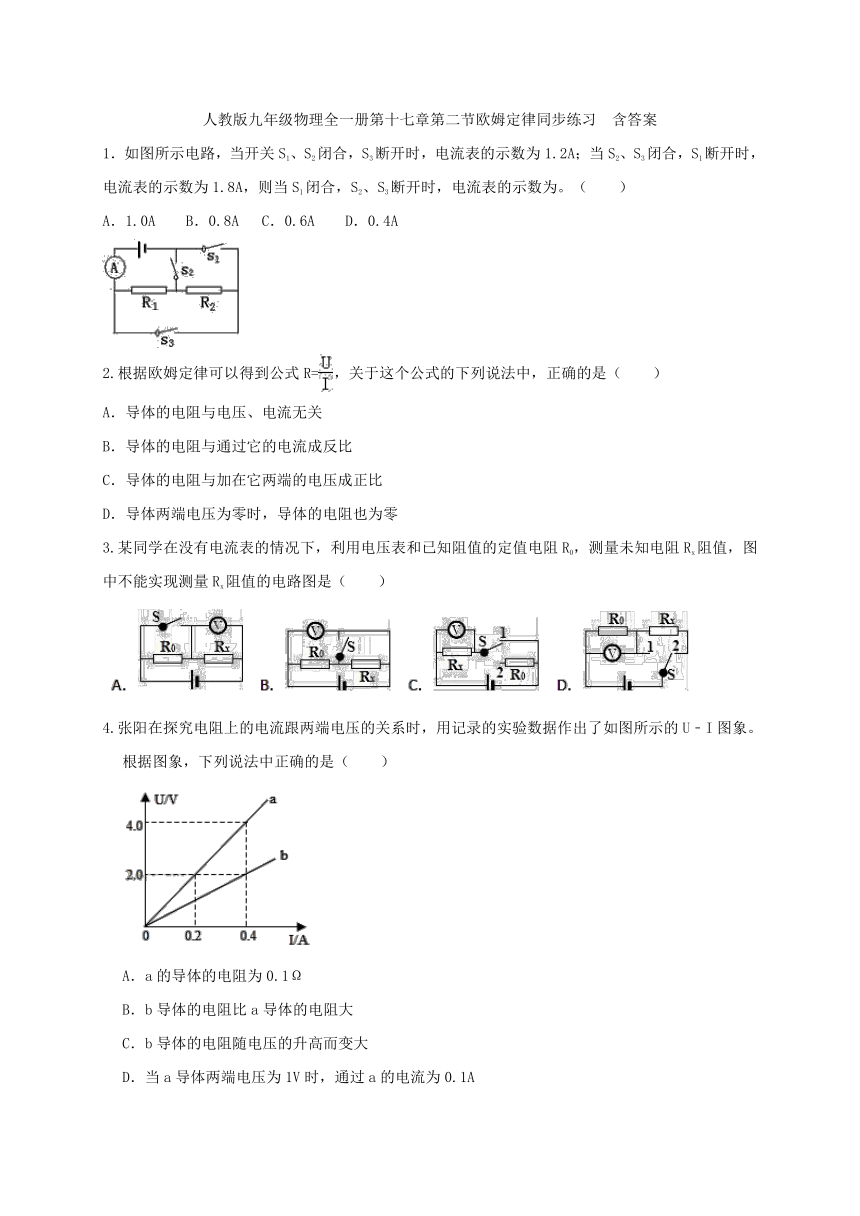

1．如图所示电路，当开关S1、S2闭合，S3断开时，电流表的示数为1.2A；当S2、S3闭合，S1断开时，电流表的示数为1.8A，则当S1闭合，S2、S3断开时，电流表的示数为。（　　）
A．1.0A
B．0.8A
C．0.6A
D．0.4A
2.根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是（　　）
A．导体的电阻与电压、电流无关
B．导体的电阻与通过它的电流成反比
C．导体的电阻与加在它两端的电压成正比
D．导体两端电压为零时，导体的电阻也为零
3.某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不能实现测量Rx阻值的电路图是（　　）
4.张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U﹣I图象。根据图象，下列说法中正确的是（　　）
A．a的导体的电阻为0.1Ω
B．b导体的电阻比a导体的电阻大
C．b导体的电阻随电压的升高而变大
D．当a导体两端电压为1V时，通过a的电流为0.1A

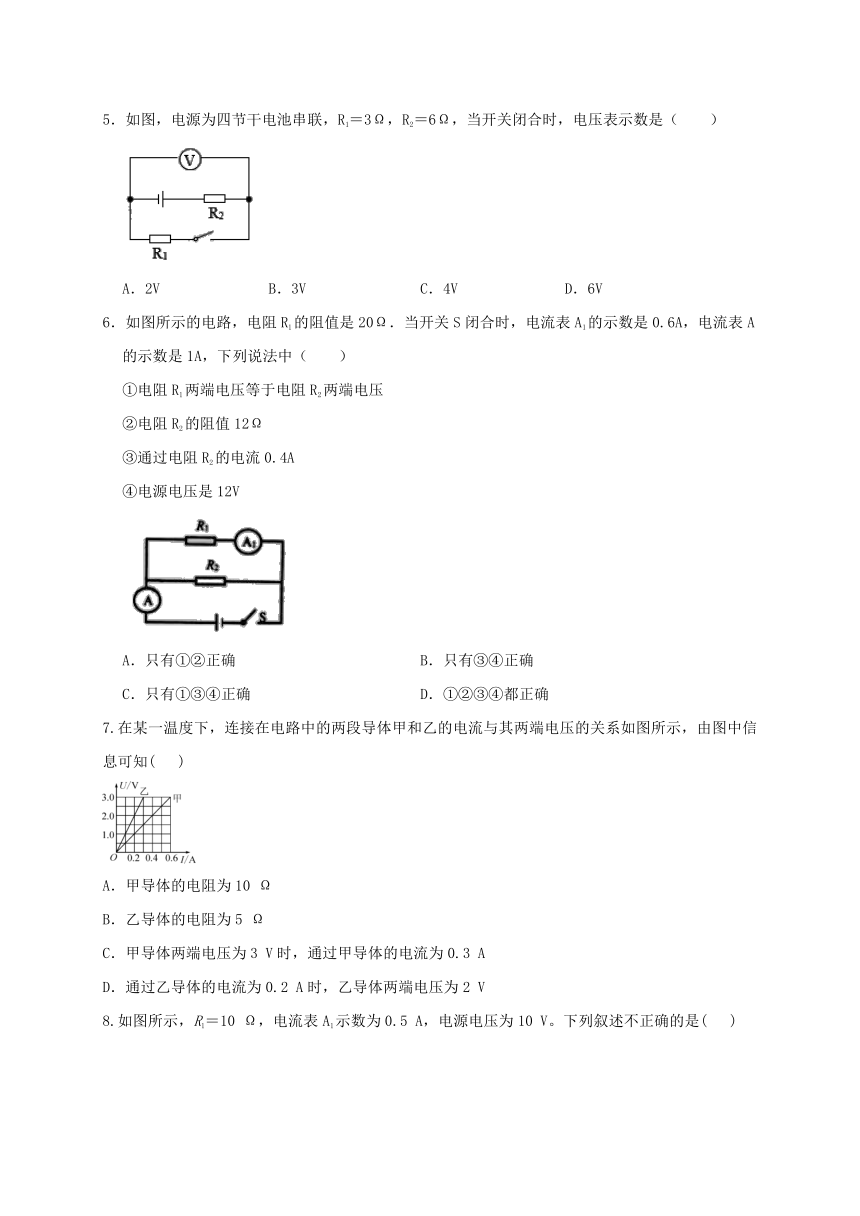

5．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（　　）
A．2V
B．3V
C．4V
D．6V
6．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（　　）
①电阻R1两端电压等于电阻R2两端电压
②电阻R2的阻值12Ω
③通过电阻R2的电流0.4A
④电源电压是12V
A．只有①②正确
B．只有③④正确
C．只有①③④正确
D．①②③④都正确
7.在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知(
)
A．甲导体的电阻为10
Ω
B．乙导体的电阻为5
Ω
C．甲导体两端电压为3
V时，通过甲导体的电流为0.3
A
D．通过乙导体的电流为0.2
A时，乙导体两端电压为2
V

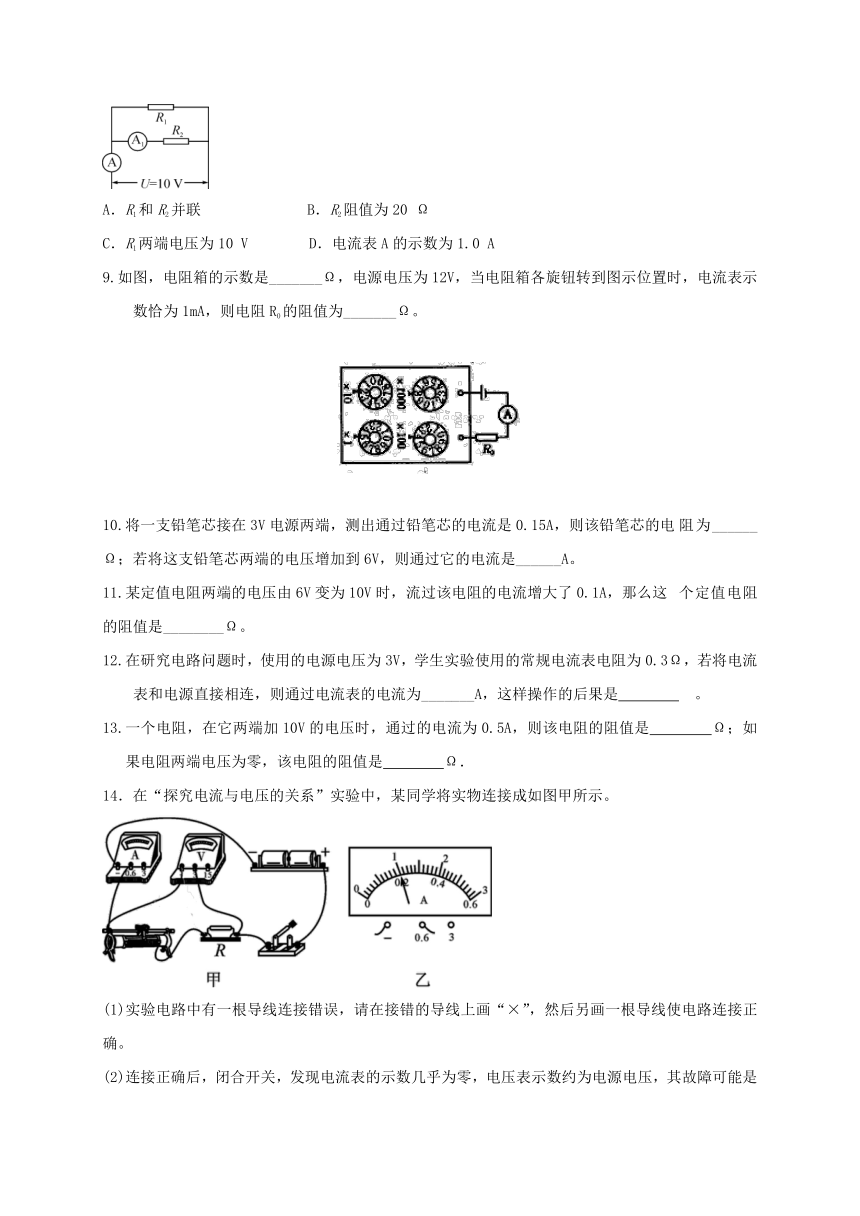

8.如图所示，R1＝10
Ω，电流表A1示数为0.5
A，电源电压为10
V。下列叙述不正确的是(
)
A．R1和R2并联
B．R2阻值为20
Ω
C．R1两端电压为10
V
D．电流表A的示数为1.0
A
9.如图，电阻箱的示数是_______Ω，电源电压为12V，当电阻箱各旋钮转到图示位置时，电流表示数恰为1mA，则电阻R0的阻值为_______Ω。
10.将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电
阻为______Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是______A。
11.某定值电阻两端的电压由6V变为10V时，流过该电阻的电流增大了0.1A，那么这
个定值电阻的阻值是________Ω。
12.在研究电路问题时，使用的电源电压为3V，学生实验使用的常规电流表电阻为0.3Ω，若将电流表和电源直接相连，则通过电流表的电流为_______A，这样操作的后果是
。
13.一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是
Ω；如果电阻两端电压为零，该电阻的阻值是
Ω．
14．在“探究电流与电压的关系”实验中，某同学将实物连接成如图甲所示。
(1)实验电路中有一根导线连接错误，请在接错的导线上画“×”，然后另画一根导线使电路连接正确。
(2)连接正确后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是_______________。
(3)实验过程中，当电压表示数为1
V时，电流表示数如图乙所示，为_________A。
(4)根据表格中的实验数据，你能得出的结论是：在________一定时，通过导体的电流与导体两端的电压成_________比。
实验次数
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.3
0.4
0.5
(5)为了使结论更具有普遍性，接下来还应该________________________________________。
15.如图甲所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器阻值从最大变化到最小的过程中，R1的“I?U”关系图线如图乙所示。求：
(1)电源电压；
(2)定值电阻R1的阻值；
(3)滑动变阻器R2的阻值变化范围。
答案
1-8
D
A
B
D
A
C
D
D
9.8425
3575
10.20
0.3
11.40
12.10
电流表会被烧坏
13.20
20
14(1)如图所示：
(2)R断路
(3)0.2
(4)电阻
正
(5)更换不同阻值的定值电阻继续实验
15.(1)由图象可知，电源的电压U＝U1＝6
V；
(2)当滑片P在最左端时，R2的阻值为0，此时电路中只有电阻R1，
由图象可知，最大电流I1＝0.6
A，
R1＝＝＝10
Ω；
(3)由图可知，当滑片在最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，
由图象可知，此时R1两端的电压U1′＝2
V，电路中的电流I2＝0.2
A，
所以，此时滑动变阻器R2两端的电压：U2＝U－U1′＝6
V－2
V＝4
V，
则滑动变阻器的最大阻值：R2＝＝＝20
Ω。
即滑动变阻器R2的阻值变化范围为0～20
Ω。
