人教版九年级物理全一册第十七章第二节欧姆定律同步练习 (含答案)

人教版九年级物理全一册第十七章第二节欧姆定律同步练习
(含答案)
1.如图所示的电路中，电源电压不变，开关S1闭合后，开关S2由断开到闭合，电路中的总电阻将　
　。若S1仍闭合，S2断开，将滑片P向左移动，则电压表和电流表的示数的比值将　
　（均选填“变大”、“不变”或“变小”）。
2.某导体接在10V的电路中时，通过的电流为0.5A；若要使通过该导体的电流变为1.5A，则导体两端所加电压应为　
　V；若该导体两端所加电压为0，则其阻值为　
　Ω。
3.在如图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压UCD不变，只要流过稳压管W的电流在5mA和25mA之间，UCD将稳定为15V．R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。设电源电压U为25V，则当R2变化时，为了确保UCD为15V，则R1阻值的范围应为　
　。
4.甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成____(选填“正比”或“反比”)，阻值R甲____(选填“＞”“＝”或“＜”)R乙。
5.如图所示，电源电压为9
V且保持不变，R1＝30
Ω
，闭合开关后，电压表示数为3
V，则电阻R1两端的电压为____V，电流表的示数为____A。

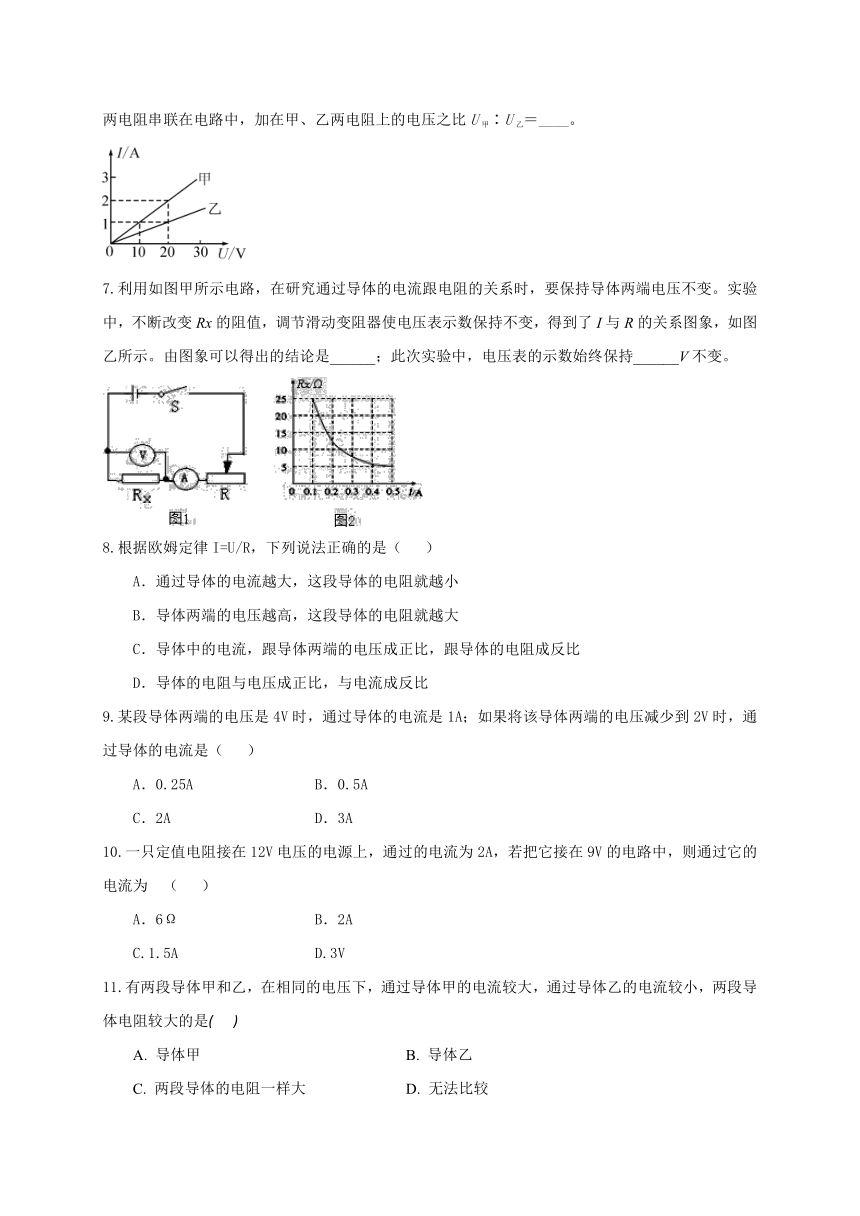

6.如图所示是甲、乙两电阻的电流与电压关系图象，由图可得乙的电阻阻值是____Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲∶U乙＝____。
7.利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx?的阻值，调节滑动变阻器使电压表示数保持不变，得到了I?与R的关系图象，如图乙所示。由图象可以得出的结论是______；此次实验中，电压表的示数始终保持______V不变。
8.根据欧姆定律I=U/R，下列说法正确的是（
）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越高，这段导体的电阻就越大
C．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
D．导体的电阻与电压成正比，与电流成反比
9.某段导体两端的电压是4V时，通过导体的电流是1A；如果将该导体两端的电压减少到2V时，通过导体的电流是（
）
A．0.25A
B．0.5A
C．2A
D．3A
10.一只定值电阻接在12V电压的电源上，通过的电流为2A，若把它接在9V的电路中，则通过它的电流为
（
）
A．6Ω
B．2A
C.1.5A
D.3V
11.有两段导体甲和乙，在相同的电压下，通过导体甲的电流较大，通过导体乙的电流较小，两段导体电阻较大的是　　
A.
导体甲
B.
导体乙
C.
两段导体的电阻一样大
D.
无法比较
12.驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（
）
A．电流表示数不变
B．电流表示数变大
C．传感器R2两端的电压变大
D．定值电阻R1两端的电压不变
13.如图所示，R1＝15Ω，开关闭合后电流表的示数是0.2A，电压表的示数是6V，求：
（1）R2的电阻值；
（2）R1的两端的电压U1；
（3）电源电压。
14．如图所示，闭合开关S，电路中电压表示数为4V，电流表示数为0.2A，R2的阻值为30Ω，
求：（1）R1的阻值；
（2）电源电压。
答案
1.变小；不变。
2.30；20。
3.400Ω～500Ω。
4.正比
＜
5.
6
0.2
6.
20
1∶2
7.电压一定时，通过导体的电流与导体的电阻成反比；?
8-12
C
B
C
B
B
13.（1）R2的电阻值为30Ω；
（2）R1的两端的电压为3V；
（3）电源电压为9V。
14.（1）R1的阻值为20Ω；
（2）电源电压为10V。
