八年级上册(沪粤版)-第三章-光和眼睛-同步练习(含解析)

八年级上册(沪粤版)-第三章-光和眼睛-同步练习
一、单选题
1.关于光现象，以下说法正确的是（）
A.?草之所以呈绿色是因为草吸收了所有的绿光
B.?小孔成像是由于光的折射形成的
C.?阳光下人在地上的影子是由于光沿直线传播形成的
D.?人在岸边看到水中鱼的位置，就是鱼在水里的实际位置
2.关于镜面反射和漫反射，下列说法不正确的是（??
）
A.?镜面反射遵循反射定律???????????????????????????????????????
B.?平行光束经平面镜反射后仍为平行光束
C.?漫反射后，有些光线不遵循反射定律??????????????????
D.?平行光束经漫反射后，不再是平行光束
3.如图所示现象中，能用光的直线传播解释的是：（???
）
A.?树荫下圆形光斑
B.?海市蜃楼
C.?露珠下的叶脉
D.?水中“倒影”
4.一个凸透镜的焦距为10cm，当物体沿主光轴从距这个凸透镜50cm处逐渐移向凸透镜20cm处的过程中，物体通过这个凸透镜所成的像的变化是（??
）
A.?逐渐变大??????????????????????????????B.?逐渐变小??????????????????????????????C.?不变??????????????????????????????D.?无法判断

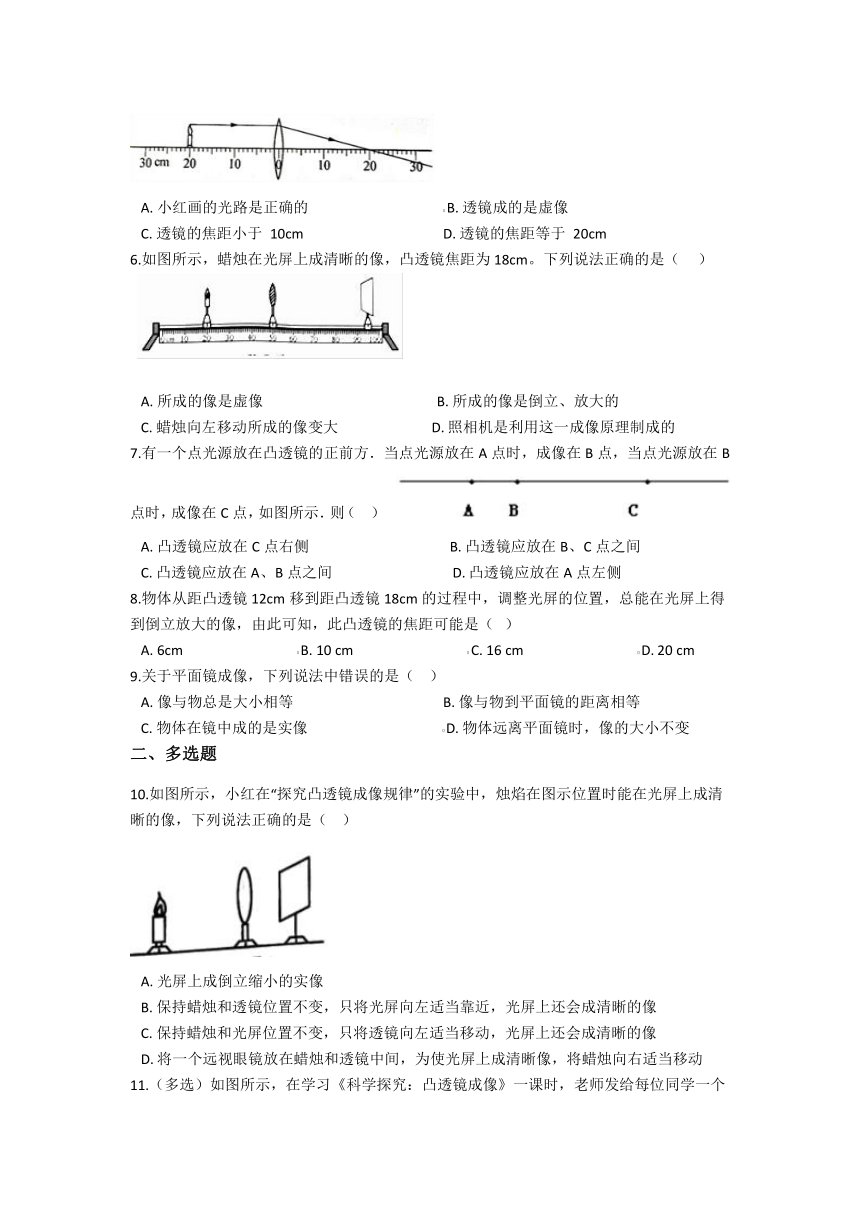

5.蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（??
）
A.?小红画的光路是正确的???????????????????????????????????????B.?透镜成的是虚像
C.?透镜的焦距小于
10cm????????????????????????????????????????D.?透镜的焦距等于
20cm
6.如图所示，蜡烛在光屏上成清晰的像，凸透镜焦距为18cm。下列说法正确的是（???
）
A.?所成的像是虚像??????????????????????????????????????????????????B.?所成的像是倒立、放大的
C.?蜡烛向左移动所成的像变大?????????????????????????
D.?照相机是利用这一成像原理制成的
7.有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（??
）
A.?凸透镜应放在C点右侧?????????????????????????????????????????B.?凸透镜应放在B、C点之间
C.?凸透镜应放在A、B点之间???????????????????????????????????D.?凸透镜应放在A点左侧
8.物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（???）
A.?6cm?????????????????????????????????B.?10
cm?????????????????????????????????C.?16
cm?????????????????????????????????D.?20
cm
9.关于平面镜成像，下列说法中错误的是（??
）
A.?像与物总是大小相等???????????????????????????????????????????B.?像与物到平面镜的距离相等
C.?物体在镜中成的是实像???????????????????????????????????????D.?物体远离平面镜时，像的大小不变
二、多选题
10.如图所示，小红在“探究凸透镜成像规律”的实验中，烛焰在图示位置时能在光屏上成清晰的像，下列说法正确的是（??
）
A.?光屏上成倒立缩小的实像
B.?保持蜡烛和透镜位置不变，只将光屏向左适当靠近，光屏上还会成清晰的像
C.?保持蜡烛和光屏位置不变，只将透镜向左适当移动，光屏上还会成清晰的像
D.?将一个远视眼镜放在蜡烛和透镜中间，为使光屏上成清晰像，将蜡烛向右适当移动

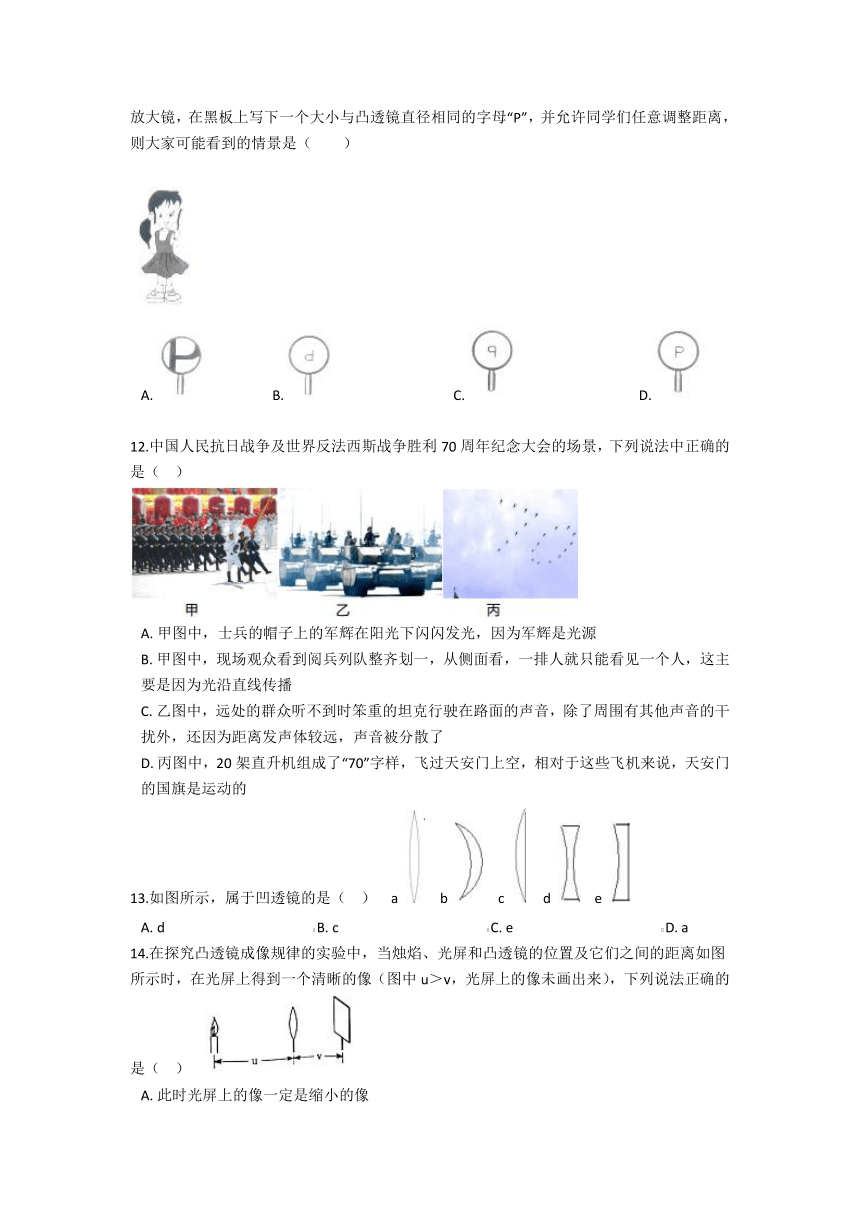

11.（多选）如图所示，在学习《科学探究：凸透镜成像》一课时，老师发给每位同学一个放大镜，在黑板上写下一个大小与凸透镜直径相同的字母“P”，并允许同学们任意调整距离，则大家可能看到的情景是（　　）
?
A.????????????????B.????????????????????????????????C.????????????????????????????????D.??
12.中国人民抗日战争及世界反法西斯战争胜利70周年纪念大会的场景，下列说法中正确的是（??
）
A.?甲图中，士兵的帽子上的军辉在阳光下闪闪发光，因为军辉是光源
B.?甲图中，现场观众看到阅兵列队整齐划一，从侧面看，一排人就只能看见一个人，这主要是因为光沿直线传播
C.?乙图中，远处的群众听不到时笨重的坦克行驶在路面的声音，除了周围有其他声音的干扰外，还因为距离发声体较远，声音被分散了
D.?丙图中，20架直升机组成了“70”字样，飞过天安门上空，相对于这些飞机来说，天安门的国旗是运动的
13.如图所示，属于凹透镜的是（??
）
a
??
b
??
c
???
d
??
e
A.?d???????????????????????????????????????????B.?c???????????????????????????????????????????C.?e???????????????????????????????????????????D.?a
14.在探究凸透镜成像规律的实验中，当烛焰、光屏和凸透镜的位置及它们之间的距离如图所示时，在光屏上得到一个清晰的像（图中u＞v，光屏上的像未画出来），下列说法正确的是（??
）
A.?此时光屏上的像一定是缩小的像
B.?只将凸透镜向左移，可以在光屏上得到清晰放大的像

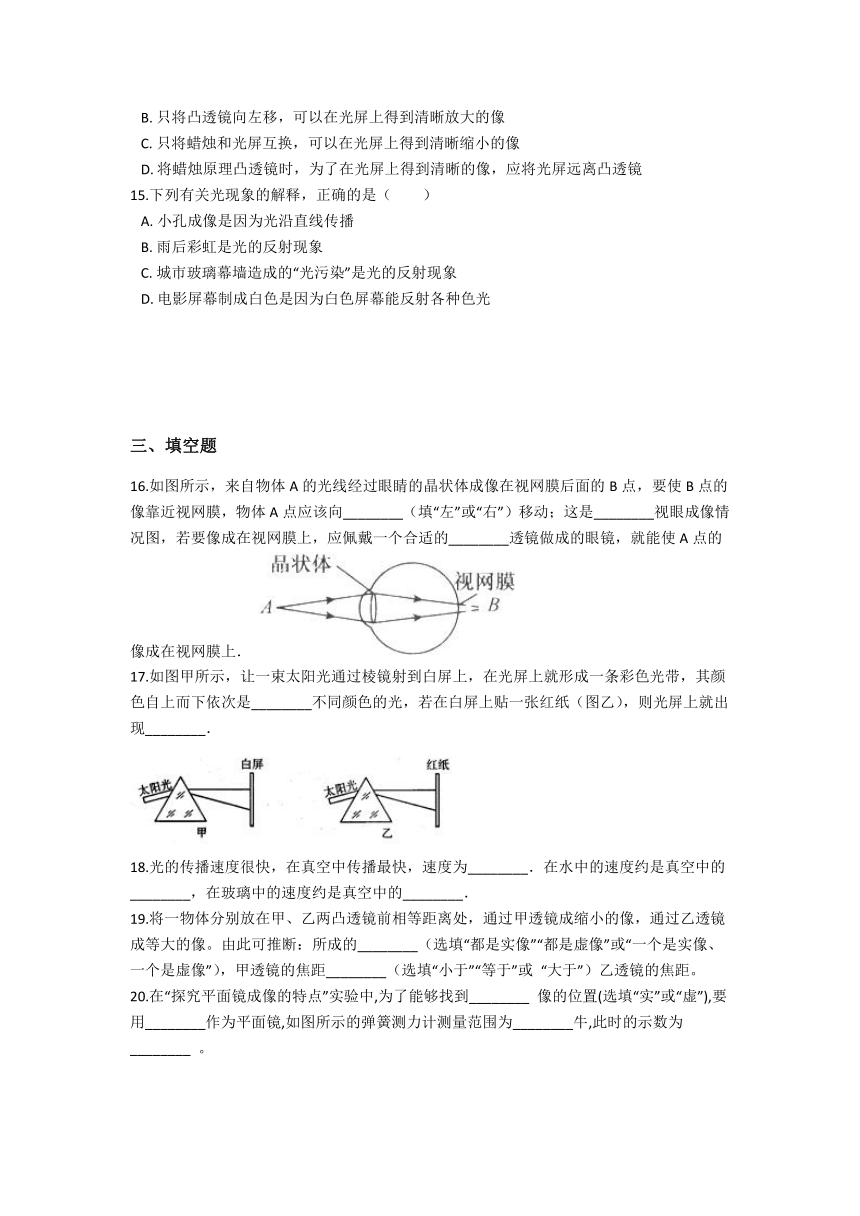

C.?只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像
D.?将蜡烛原理凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
15.下列有关光现象的解释，正确的是（　　）
A.?小孔成像是因为光沿直线传播
B.?雨后彩虹是光的反射现象
C.?城市玻璃幕墙造成的“光污染”是光的反射现象
D.?电影屏幕制成白色是因为白色屏幕能反射各种色光
三、填空题
16.如图所示，来自物体A的光线经过眼睛的晶状体成像在视网膜后面的B点，要使B点的像靠近视网膜，物体A点应该向________（填“左”或“右”）移动；这是________视眼成像情况图，若要像成在视网膜上，应佩戴一个合适的________透镜做成的眼镜，就能使A点的像成在视网膜上．
17.如图甲所示，让一束太阳光通过棱镜射到白屏上，在光屏上就形成一条彩色光带，其颜色自上而下依次是________不同颜色的光，若在白屏上贴一张红纸（图乙），则光屏上就出现________．
18.光的传播速度很快，在真空中传播最快，速度为________．在水中的速度约是真空中的________，在玻璃中的速度约是真空中的________．
19.将一物体分别放在甲、乙两凸透镜前相等距离处，通过甲透镜成缩小的像，通过乙透镜成等大的像。由此可推断：所成的________（选填“都是实像”“都是虚像”或“一个是实像、一个是虚像”），甲透镜的焦距________（选填“小于”“等于”或
“大于”）乙透镜的焦距。
20.在“探究平面镜成像的特点”实验中,为了能够找到________
像的位置(选填“实”或“虚”),要用________作为平面镜,如图所示的弹簧测力计测量范围为________牛,此时的示数为________
。
21.图甲是探究平面镜成像的实验装置，关于这个实验：
（1）应选择________?来研究平面镜成像特点(填“平面镜”或“平板玻璃”)。
（2）如果在像的A′位置放一个光屏，在光屏上________?承接到像A′(填“能”或“不能”)。
（3）如果将蜡烛向靠近镜面的方向移动，那么像的大小将________??(填“变大”、“变小”或“不变”)。
（4）图乙是小军本人，他在进行实验时，从镜中也观察到了自己的像。那么他在镜中看到自己的像应是图丙中的________?(填序号)。
四、实验探究题
22.在“探究光的反射规律”的实验中，平面镜
水平放置，白色纸板竖直在平面镜上，纸板由
、
两部分组成，可绕竖直接缝
翻折．
甲??????
???????????????????????乙
（1）如图甲，将一束光贴着纸板
沿
射到镜面上
点，纸板
上会显示出反射光束
，接着将纸板
绕
向后翻折，则纸板
上________（能/不能）显示出反射光束，由此说明反射光线、入射光线与
在________上．
（2）小明在测入射角和反射角大小时只记录了一组数据（如图乙表），根据这组数据，他________（能/不能）得出关于光反射时反射角与入射角关系的结论，理由：________．左图中当入射角变大，反射光束________（选填“偏离”或“靠拢”）法线．
五、综合题
23.在空格处填上合适的答案
（1）普通照相机的镜头相当于一个________?透镜，某人用一架f=50mm的照相机拍一开花桃树的像：
（2）拍桃树的像时，桃树距镜头的距离应大于________?mm，桃树在胶卷上成倒立、________?的________?像；
（3）拍完桃树的像后，摄影师想拍一朵较大的桃花的像，则应使镜头________?（填“远离”或“靠近”）物体，并将镜头________?（填“伸出去”或“缩回来”）．
24.按要求完成光路图
.
（1）当光从水中斜射入空气中时，在水面发生反射和折射，如图甲所示．请你画出反射光线和大致方向的折射光线；
（2）图乙所示，a、b是凸透镜折射后的两条光线，请在图中画出这两条光线的入射光线；
（3）完成丙的光路图
.
答案
一、单选题
1.【答案】
C
【解答】A、草之所以呈绿色是因为草反射了所有的绿光，故该选项说法不正确；
B、小孔成像是由于光的直线传播形成的，故该选项说法不正确；
C、阳光下人在地上的影子是由于光沿直线传播形成的，故该选项说法正确；
D、由于光的折射，人在岸边看到水中鱼的位置，要比鱼在水里的实际位置高一些，故该选项说法不正确．
故选C．
【分析】（1)不透明物体的颜色是由它反射的色光决定的，白色物体反射所有色光；
（2)光在同种、均匀、透明介质中沿直线传播，影子、日食、月食、小孔成像都是光沿直线传播形成的；
（3)光从一种介质进入另一种介质时，会发生折射现象．
本题考查了一些生活中的常见现象中蕴含的物理知识，注重了理论联系实际，体现了物理来源于生活，服务于生活的宗旨．
2.【答案】C
【解答】解：AC、镜面反射和漫反射都遵守光的反射定律，故A正确，C错误；
BD、平行光束经平面镜反射后仍为平行光束，平行光束经漫反射后，不再是平行光束，故BD正确．
故选C．
【分析】（1）镜面反射和漫反射都遵守光的反射定律．（2）镜面反射后的光线射向同一方向，正好处在这一方向上时，获得的光线很强，其他方向上几乎没有反射光线，黑板“反光”就是因为黑板发生了镜面反射的缘故；（3）漫反射时反射光线射向各个方向，所以我们能从各个不同方向看到本身不发光的物体．
3.【答案】A
【解答】A、树荫下圆形光斑是小孔成像现象，是光的直线传播，A符合题意；
B、海市蜃楼是光的折射现象，B不符合题意；
C、露珠下的叶脉是凸透镜成像，是光的折射现象，C不符合题意；
D、水中“倒影”是平面镜成像，是光的反射现象，D不符合题意。
故答案为：A。
【分析】分析各个选项中光的现象进行分析判断。
4.【答案】
A
【解答】因为凸透镜的焦距为10cm，当物体沿主光轴从距透镜50cm处沿主光轴移到距透镜20cm处时，物体始终在凸透镜的二倍焦距以外，所以此时所成的像始终是倒立缩小的实像，当物距减小时，像距增大，像变大．
故答案为：A．
【分析】本题考查学生对凸透镜成像规律的掌握情况。(1)物体在二倍焦距以外(u>2f)，成倒立、缩小的实像(像距：f2f)。如幻灯机；(3)物体在焦距之内（u5.【答案】
C
【解答】由图知，物距为20cm，已知物体经凸透镜折射后成倒立、缩小的像，说明物体在二倍焦距之外，即20cm>2f，所以f<10cm，C符合题意、D不符合题意；平行于主光轴的光线经凸透镜折射后过焦点，而f<10cm，所以折射光线不可能过凸透镜右侧的“20cm”处，A不符合题意；凸透镜所成虚像是正立的，已知此时成的是倒立的像，所以是实像，B不符合题意。
故答案为：C。
【分析】利用凸透镜成像的特点分析解答即可，注意平行于主光轴的光线经凸透镜折射后过焦点.
6.【答案】B
【解答】ABD、由图可知，物距u=50cm﹣20cm=30cm，物距f＜u＜2f，成倒立放大的实像，其应用是投影仪，AD不符合题意、B符合题意；
C、蜡烛向左移动，物距变大，像距变小，所成的像变小，C不符合题意。
故答案为：B。
【分析】
物体位置
像的位置
像的大小
像的性质
应用举例
u>2f
f像、物异侧
缩小
倒立实像
照像机
u=2f
v?=2f
像、物异侧
等大
倒立实像
测焦距
fv?>2f
像、物异侧
放大
倒立实像
幻灯机
投影仪
7.【答案】D
【解答】解：如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，所以A不对．同理B也不对；
当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．所以C也不对．
如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．所以选项D正确．
故选D．
【分析】解答此题要明确以下知识点：
凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距，
凸透镜成实像时，物与像在异侧，且物近像远像变大．
8.【答案】
B
【分析】物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，此时的成像是倒立放大的实像。物距在1倍焦距和2倍焦距之间。即f<12cm<2f,
f<18cm<2f,解得9
cm
cm,
故选B
【点评】对于此类试题，学生应根据给出的物距求出焦距的范围，然后确定焦距。
9.【答案】
C
【解答】解：A、由平面镜成像的特点可知像与物总是大小相等，故A正确；
B、由平面镜成像的特点可知像与物到平面镜的距离相等，故B正确；
C、由平面镜成像的特点可知物体在镜中成的是虚像，故C错误；
D、由平面镜成像的特点可知，像与物体的大小相同，所以当物离平面镜的距离变小时，像的大小不变，故D正确．
故选C．
【分析】平面镜成像特点：①平面镜所成的像是虚像；②像与物体的大小相同；③像到平面镜的距离与物体到平面镜的距离相等；④像与物体关于平面镜对称．
二、多选题
10.【答案】
A,C,D
【解答】A．由图可知，物距大于像距，且光屏上成实像，所以此时物体位于凸透镜两端焦距以外，成倒立、缩小的实像，A符合题意；
B．物距不变，像距不变，所以保持蜡烛和透镜位置不变，只将光屏向透镜适当移动，光屏上不会成清晰的像，B不符合题意；
C．光的折射现象中，光路是可逆的，所以保持蜡烛和光屏位置不变，只将透镜向蜡烛适当移动，仍成清晰的像，C符合题意；
D．远视眼镜是凸透镜，使光线会聚，将一个远视眼镜放在蜡烛和透镜中间，提前成像，即像距变短，为使光屏上成清晰像，将光屏向右适当移动；或者减小物距来增大像距，将蜡烛向右适当移动，D符合题意。
故答案为：ACD。
【分析】当物体在凸透镜的二倍焦距以外时，像是倒立缩小的实像，若物像距离不变，物距和像距交换后，凸透镜还能成像。
11.【答案】
A,B
【解答】解：（1）图A中凸透镜成正立、放大的虚像，字母“P”，距离凸透镜一定在凸透镜的一倍焦距以内，故A符合题意．
（2）u＞2f，成倒立、缩小的实像．“倒立”不是相反，是旋转180度后得到的像．即上下相反、左右相反．字母“P”旋转180度后看到的是“d”．故B符合题意，CD不符合题意．
故选AB．
【分析】根据凸透镜成像的三种情况进行判断：
u＞2f，成倒立、缩小的实像．
2f＞u＞f，成倒立、放大的实像．
u＜f，成正立、放大的虚像．
12.【答案】
BCD
【解答】解：A、甲图中，士兵的帽子上的军辉在阳光下闪闪发光，军辉反射的是太阳光，所以军辉不是光源，故A错误；
B、甲图中，现场观众看到阅兵列队整齐划一，从侧面看，一排人就只能看见一个人，是因为光沿直线传播，故B正确；
C、乙图中，不能听到坦克的声音，因为距离发声体较远，声音被分散了，声音的响度减小了，故C正确；
D、丙图中，20架直升机组成了“70”字样，飞过天安门上空，以飞机为参照物，国旗的位置相对飞机发生了改变，故国旗是运动的，故D正确．
故选BCD．
【分析】（1）能自行发光的物体叫光源；（2）光沿直线传播的应用有：激光准直、排队等；（3）响度大小与振幅、距离声源的距离、声音的分散程度；（4）物体相对参照物位置发生改变就说明物体运动了．
13.【答案】AC
【解答】解：如图，中间比边缘厚的是abc，中间比边缘薄的是de．
故选AC．
【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜．
14.【答案】AB
【解答】解：A、此时物距大于像距，凸透镜成倒立、缩小的实像，应用于照相机，故A正确；
B、据图可知，此时物体处于2倍焦距以外，成倒立、缩小的实像，故若只将凸透镜向左移，即让蜡烛处于1倍焦距和2倍焦距之间时，可以在光屏上得到清晰放大的像，故B正确；
C、据图可知，此时物体处于2倍焦距以外，成倒立、缩小的实像，即像处于1倍焦距和2倍焦距之间，据光路的可逆性可知，只将蜡烛和光屏互换，即蜡烛处于1倍焦距和2倍焦距之间，可以在光屏上得到清晰放大的像，故C错误；
D、蜡烛远离凸透镜时，物距变大，像距将变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D错误；
故选AB．
【分析】（1）根据物距和焦距的关系，或根据物距和像距的关系，都能判断凸透镜的成像性质，然后根据凸透镜成像性质判断凸透镜的应用．（2）若物体处于1倍焦距和2倍焦距之间时，光屏上成倒立、放大的实像；（3）据光路的可逆性分析即可判断；（4）且成实像时，遵循物远像近像变小的特点
15.【答案】
A,C,D
【解答】解：A、小孔成像是利用光的直线传播原理成的倒立的实像，故A正确；
B、彩虹是太阳光经过空气中的小水珠，发生色散形成的，色散现象属于光的折射，故B错误；
C、光污染是由光的反射形成的，故C正确；
D、白色的屏幕可以反射各种色光，黑色物体可以吸收各种色光，故D正确．
故选：ACD．
【分析】利用对应的光学知识，分析选择项提到的物理情景的形成，从而可以确定选择项关于其形成原因是否正确．　
三、填空题
16.【答案】左；远；凸
【解答】分析上图不难看出，此时像成在视网膜的后方，所以是远视眼，若想看清物体A，应将物体远离眼睛，即向左移动；
同时若想通过佩戴眼镜来矫正，即想使得像成在视网膜上，需要让原来的光线会聚一些，由于凸透镜对光线有会聚的作用，故用凸透镜来矫正远视眼．
故答案为：左；远；凸．
【分析】由于晶状体太薄，其折光能力太弱，或眼球的前后方向太短，使得像成在视网膜的后方，这就是远视眼的成因；而后据凸透镜和凹透镜对光线的作用分析，即可判断用哪种透镜来矫正．
17.【答案】
红、橙、黄、绿、蓝、靛、紫红色；黑色
【解答】太阳光照在三棱镜上就会发生色散，形成依次为：红、橙、黄、绿、蓝、靛、紫七种色光的光谱；红纸只能反射红光，吸收其它各种色光，所以我们看到光屏上红光照射的地方是红色的，其余的地方是黑色的。
故答案为：红、橙、黄、绿、蓝、靛、紫红色；黑色.
【分析】太阳光照在三棱镜上就会发生色散，形成依次为：红、橙、黄、绿、蓝、靛、紫七种色光的光谱.
不透明物体的颜色是由它反射的色光决定的，透明物体的颜色是由它透过的色光决定的，白色反射所有色光.
18.【答案】3×108；；
【解答】解：光在真空中的传播速度约为3.0×108m/s，在空气中比这个速度略小，光在水中的传播速度是这个速度的
，在玻璃中是这个速度的
．因此光在真空中的传播速度最快．
故答案为：3×108；
；
．
【分析】光在同种均匀介质中沿直线传播；光在真空中速度最大，其数值是3×108m/s，光在其他介质中的传播速度比在真空中的速度小．
19.【答案】都是实像；小于
【解答】缩小的像和等大的像都是实像。将一物体分别放在甲、乙两凸透镜前相等距离处，物距相等成像小的，焦距小。所以甲透镜的焦距小于乙透镜的焦距．
故答案为：都是实像；小于.
【分析】物距相等时，成像越小的，焦距越小.
20.【答案】
虚；玻璃板；0-5；3.4
【解答】平面镜成虚像，使用平面镜时，只能成像，而不能透光，不容易确定像的位置，用玻璃时，既能成像，又能透光，便于确定出像的位置，而且能比较像与物的大小关系；如图所示的弹簧测力计测量范围为0-5牛,分度值为0.2N,此时的示数为
3.4N.
故答案为：虚；玻璃板；0～5；3.4.
【分析】探究平面镜成像实验中用透明的玻璃板代替平面镜，同时能看到成像物体的像和镜后和像对比的物体，便于确定像的位置，便于比较物像大小关系；明确实像与虚像的区别：实像可以在光屏上承接到，而虚像则不能.
21.【答案】
平板玻璃；不能；不变；A
【解答】
（1）平板玻璃代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，便于比较物像大小关系．（2）平面镜成虚像，光屏上不能接到虚像．（3）蜡烛向靠近镜面的方向移动，蜡烛大小不变，蜡烛的像大小不变．（4）平面镜中的像与物体左右相反答案为A。
【分析】平面镜成像的特点、原理、现象及其实验方案。
四、实验探究题
22.【答案】
（1）不能；同一平面
（2）不能；一次实验具有很大的偶然性；偏离
【解答】(1)在实验过程中，平面镜
水平放置，白色纸板竖直在平面镜上，若将纸板
绕
向后翻折，则纸板E和F两部分不在同一平面内,纸板
上不能显示出反射光束，由此说明反射光线、入射光线与ON在同一平面内。
(2)一次实验具有很大的偶然性,为了得到反射角与入射角大小关系的普遍规律,应当改变入射角进行多次实验.
【分析】光的反射定律：反射光线与入射光线、法线在同一平面上，反射光线与入射光线分居法线两侧，反射角等于入射角.（注：光路是可逆的）要验证一个现象是否必须在在某一条件下才能成立，实验时只要让这一条件不满足，观察是否出现这一现象即可.硬纸板的主要作用是：①呈现反射光线，②验证反射光线与入射光线及法线在同一平面内.一次实验具有很大的偶然性,为了得到反射角与入射角大小关系的普遍规律,应当改变入射角进行多次实验.
五、综合题
23.【答案】
（1）凸
（2）100；缩小；实
（3）靠近；伸出去
【解答】解：普通照相机的镜头相当于一个凸透镜，（1）拍桃树的像时，桃树距镜头的距离应大于2倍焦距，即u＞2f=100mm，桃树在胶卷上成倒立缩小的实像．（2）拍完桃树的像后，摄影师想拍一朵较大的桃花的像，即使此桃花的像变大，应该减小物距，增大像距，即使镜头靠近物体，并将镜头伸出去．故答案为：凸；（1）100；
缩小；
实；（2）靠近；伸出去．
【分析】（1）根据凸透镜成实像时：u＞2f，成倒立缩小的实像，应用是照相机，来分析解答．（2）照相机在拍照时满足“物近像远像变大”．
24.【答案】
（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
【解答】解：（1）图中法线已经画出，根据反射角等于入射角，作出反射光线；根据折射定律，光从水中斜射入空气时，折射角大于入射角，折射光线与入射光线在两种介质中，作出折射光线；折射光线与法线的夹角为折射角；
（2）平行于主光轴的光线经凸透镜折射后将过焦点．过光心的光线经凸透镜折射后传播方向不改变；
（3）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；
??故答案为：????????????????
【分析】（1）根据光的反射定律和折射定律作图
.
光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角；光的反射定律：折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居法线的两侧，光由空气斜射入水或其它介质中时，折射角小于入射角；
（2）根据凸透镜对光线的作用特点作图
.
凸透镜对光线的作用特点：过凸透镜焦点的光线经凸透镜后变为平行于主光轴的光线；平行于主光轴的光线经凸透镜后，汇聚于焦点；过凸透镜光心的光线传播方向不变；
（3）根据凹透镜对光线的作用特点作图
.
凹透镜对光线的作用特点：平行于主光轴的光线经凹透镜后变得发散，发散光线的反向延长线交于主光轴上一点（虚焦点）；反向延长线交于主光轴上一点的光线经凹透镜后变得平行于主光轴；过凹透镜光心的光线传播方向不变
.
