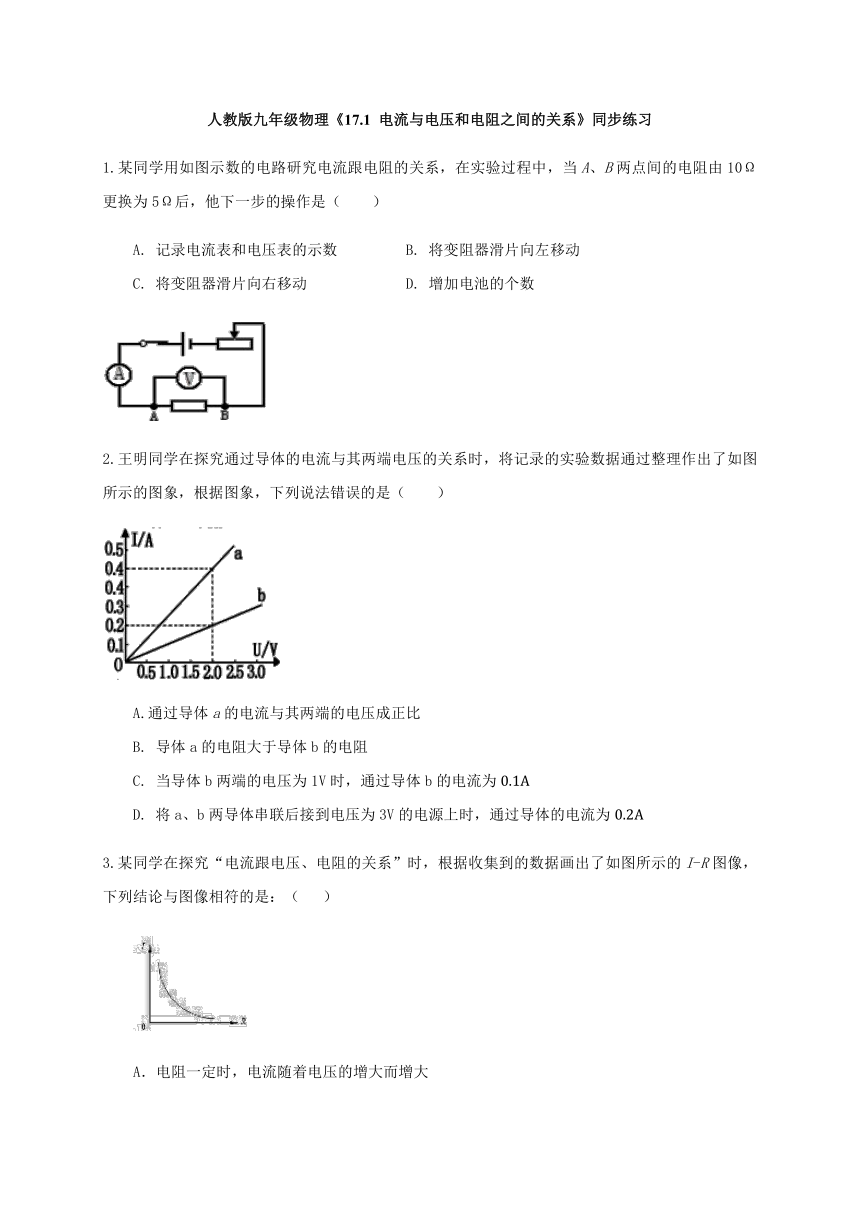

人教版九年级物理《17.1
电流与电压和电阻之间的关系》同步练习
1.某同学用如图示数的电路研究电流跟电阻的关系,在实验过程中,当A、B两点间的电阻由10Ω更换为5Ω后,他下一步的操作是(  )
记录电流表和电压表的示数
B.
将变阻器滑片向左移动
C.
将变阻器滑片向右移动
D.
增加电池的个数
2.王明同学在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图象,根据图象,下列说法错误的是(  )
A.通过导体a的电流与其两端的电压成正比
B.
导体a的电阻大于导体b的电阻
C.
当导体b两端的电压为1V时,通过导体b的电流为
D.
将a、b两导体串联后接到电压为3V的电源上时,通过导体的电流为
3.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I-R图像,下列结论与图像相符的是:(

A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小

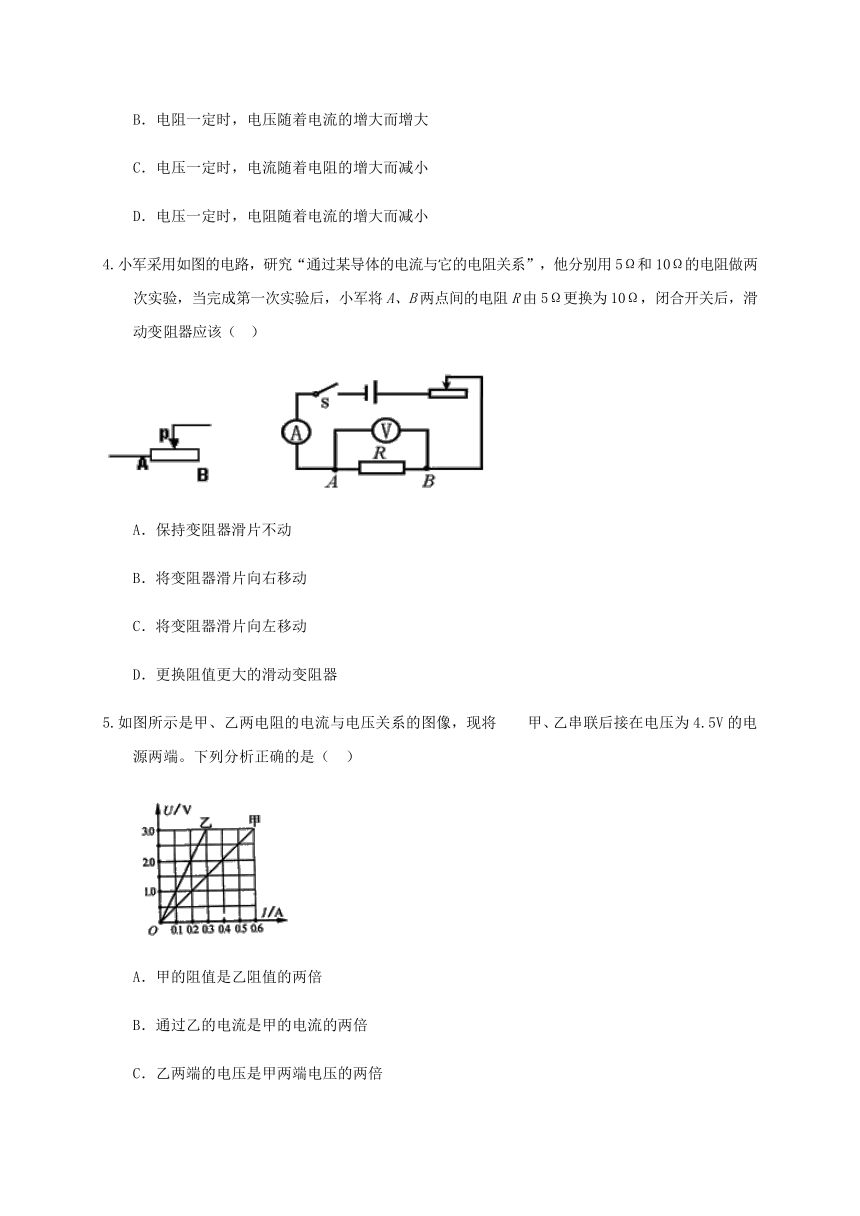

4.小军采用如图的电路,研究“通过某导体的电流与它的电阻关系”,他分别用5Ω和10Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5Ω更换为10Ω,闭合开关后,滑动变
阻器应该(

保持变阻器滑片不动
B.将变阻器滑片向右移动
C.将变阻器滑片向左移动
D.更换阻值更大的滑动变阻器
5.如图所示是甲、乙两电阻的电流与电压关系的图像,现将
甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是(

A.甲的阻值是乙阻值的两倍
B.通过乙的电流是甲的电流的两倍
C.乙两端的电压是甲两端电压的两倍
D.甲的电功率是乙的电功率的两倍

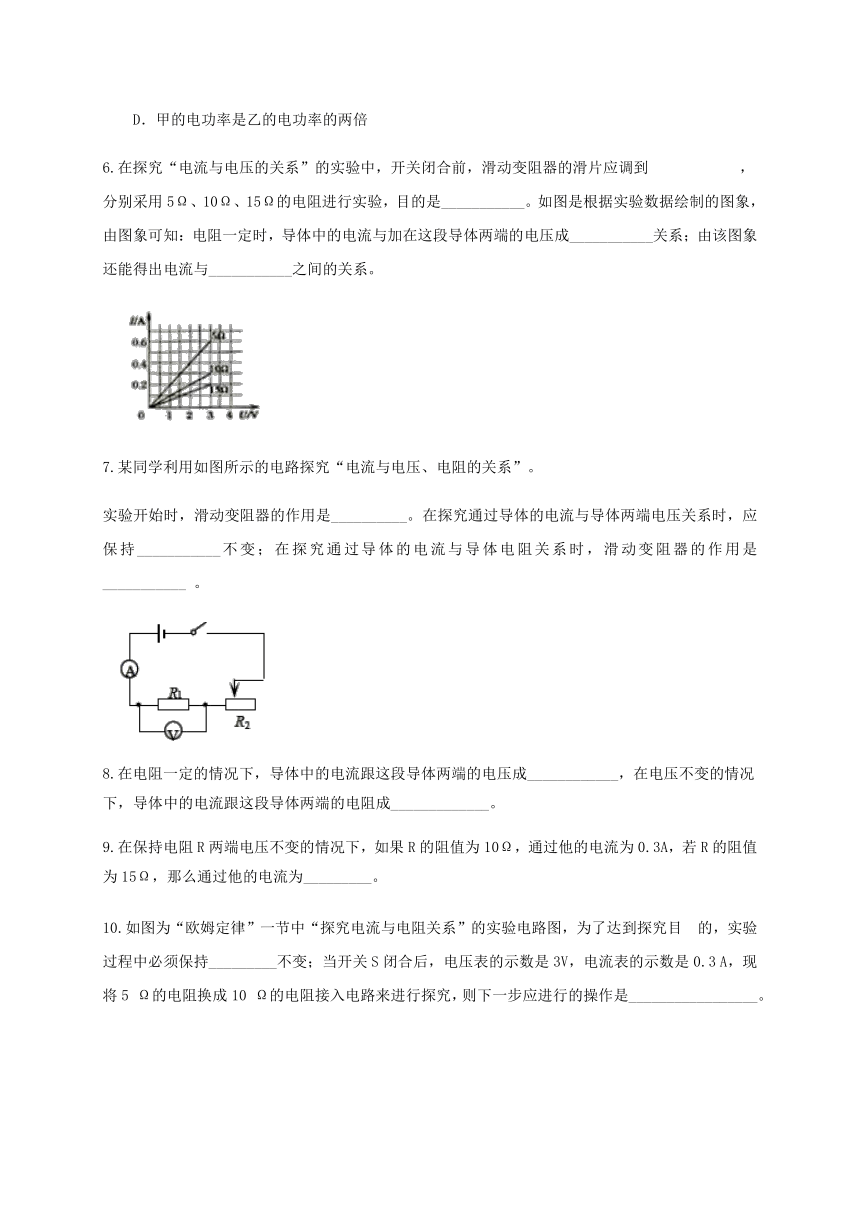

6.在探究“电流与电压的关系”的实验中,开关闭合前,滑动变阻器的滑片应调到
,分别采用5Ω、10Ω、15Ω的电阻进行实验,目的是___________。如图是根据实验数据绘制的图象,由图象可知:电阻一定时,导体中的电流与加在这段导体两端的电压成___________关系;由该图象还能得出电流与___________之间的关系。
7.某同学利用如图所示的电路探究“电流与电压、电阻的关系”。
实验开始时,滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时,应保持___________不变;在探究通过导体的电流与导体电阻关系时,滑动变阻器的作用是___________

8.在电阻一定的情况下,导体中的电流跟这段导体两端的电压成____________,在电压不变的情况下,导体中的电流跟这段导体两端的电阻成_____________。
9.在保持电阻R两端电压不变的情况下,如果R的阻值为10Ω,通过他的电流为0.3A,若R的阻值为15Ω,那么通过他的电流为_________。
10.如图为“欧姆定律”一节中“探究电流与电阻关系”的实验电路图,为了达到探究目
的,实验过程中必须保持_________不变;当开关S闭合后,电压表的示数是3V,电流表的示数是0.3
A,现将5
Ω的电阻换成10
Ω的电阻接入电路来进行探究,则下一步应进行的操作是_________________。
11.王红做“探究电阻上的电流跟两端电压的关系”的实验。
她记录了有关实验数据,但还有一空未写出,请按表中规律,完成表格内容。
电压U
1
2
3
4.5
电流I
0.2
0.4
0.6
分析表格中的数据,得到的结论是:电阻一定时,导体中的电流与导体两端的电压_________。
12.在探究“电阻上的电流与两端电压的关系”的实验中,所用的器材有:一个定值电阻R、一个电压恒定的电源,电流表、电压表各一个,滑动变阻器一个,开关一个,导线若干。有三位同学分别设计了图9所示的甲、乙、丙三个电路图。
三个电路图中,只有丙图是符合要求的,甲图中的错误是_________________,乙图中的错误是____________________。
在这三个电路图中,都有滑动变阻器,如将滑片P都向左移动时,甲图中电压表的示数将________,乙图中电流表的示数将________,





R



将________。
13.张阳在探究电阻上的电流跟两端电压的关系时,用记录的实验数据作出了如图所示的U﹣I图象,则a的电阻值为___________Ω,将a、b串联接在电压为3V的电源上,电路中的电流为___________A,此时a两端电压为___________V。
14.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I﹣图象,如图乙所示。分析图象可知,当导体的电阻为___________Ω时,当电流分别为0.25A和0.5A时,接入电路的导体的电阻之比为___________。
15.在探究“电压一定时,电流跟电阻的关系”的实验中,设计电路图如图甲所示。
⑴连接电路前,开关必须___________。
⑵请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路(导线不允许交叉)
⑶连接好电路,闭合开关,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压。造成这一现象的原因可能是(

A.电流表坏了
B.滑动变阻器短路
C.电阻处接触不良
D.电阻短路
⑷排除电路故障进行实验,多次改变R的阻值,调节滑动变阻器,使电压示数保持不
变,实验数据记录如下表。其中第5次实验电流表示数如图丙所示,其读数为___________
A。
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流V/A
0.6
0.3
0.2
0.15
⑸实验结论是:
___________

答案
1-5
B
B
C
B
C
6.
阻值最大
得到普遍的规律
正比例
电阻
7.保护电路
电阻
改变定值电阻两端的电压
8.正比;反比
9.0.2A
10.R两端的电压
调节滑动变阻器的滑片P使电压表的示数仍为3V,再读出此时
电流表的示数
11.0.9
成正比
12.电压表测的是滑动变阻器两端的电压;滑动变阻器与电阻R并联了。
变大;变大;不变。
13.10;0.2;2
14.5;2:1。
15.(1)断开
(2)略
(3)C
(4)0.12
(5)电压一定时,通过导体的电流跟导体的电阻成反比
