人教版九年级物理第十七章《欧姆定律》第二节欧姆定律同步练习 含答案

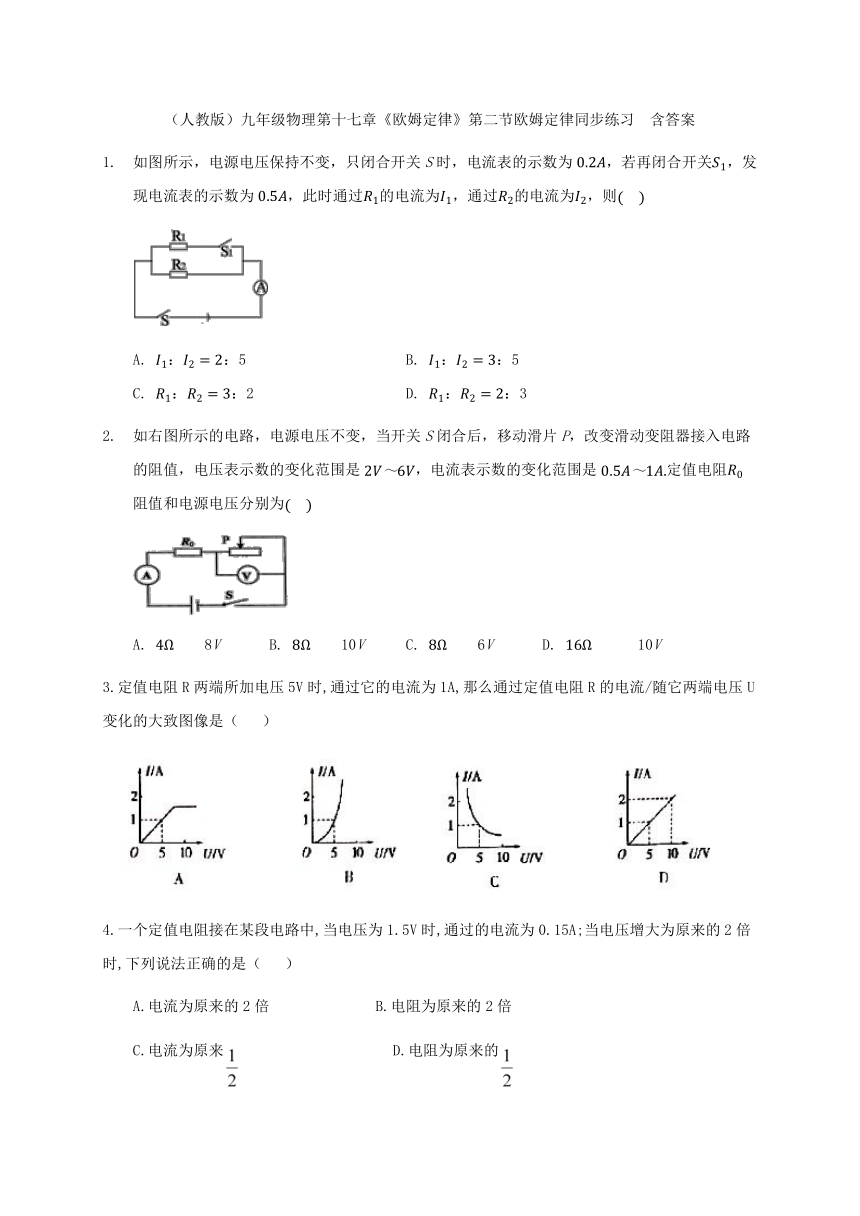

（人教版）九年级物理第十七章《欧姆定律》第二节欧姆定律同步练习
含答案
如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为，若再闭合开关，发现电流表的示数为，此时通过的电流为，通过的电流为，则
A.
：：5
B.
：：5
C.
：：2
D.
：：3
如右图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，电压表示数的变化范围是，电流表示数的变化范围是定值电阻阻值和电源电压分别为
A.
??8V
B.
??10V
C.
??6V
D.
???10V
3.定值电阻R两端所加电压5V时,通过它的电流为1A,那么通过定值电阻R的电流/随它两端电压U变化的大致图像是（
）
4.一个定值电阻接在某段电路中,当电压为1.5V时,通过的电流为0.15A;当电压增大为原来的2倍时,下列说法正确的是（
）
A.电流为原来的2倍
B.电阻为原来的2倍
C.电流为原来
D.电阻为原来的

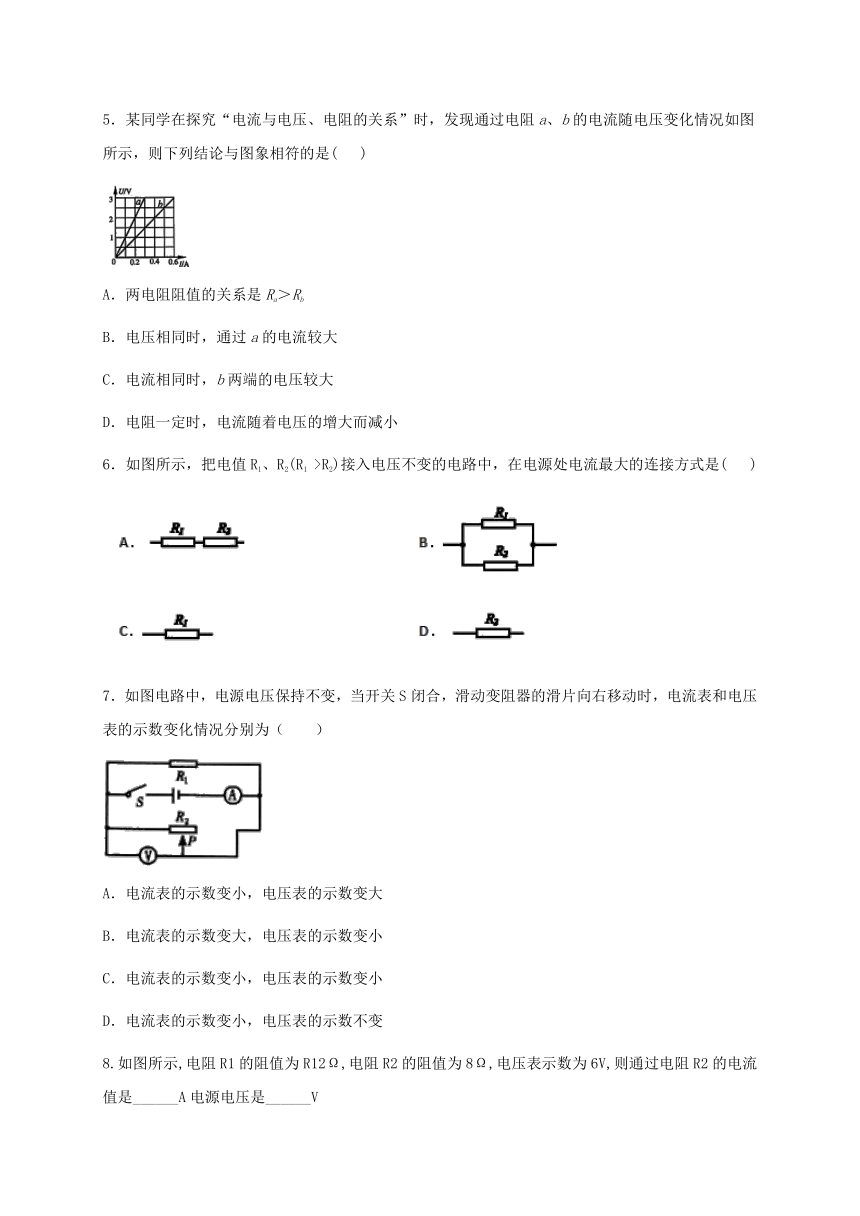

5．某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是(
)
A．两电阻阻值的关系是Ra＞Rb
B．电压相同时，通过a的电流较大
C．电流相同时，b两端的电压较大
D．电阻一定时，电流随着电压的增大而减小
6．如图所示，把电值R1、R2(R1
>R2)接入电压不变的电路中，在电源处电流最大的连接方式是(
)
7．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况分别为（　　）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变小
D．电流表的示数变小，电压表的示数不变
8.如图所示,电阻R1的阻值为R12Ω,电阻R2的阻值为8Ω,电压表示数为6V,则通过电阻R2的电流值是______A电源电压是______V
9.在一段电阻不变的导体两端加20V电压时,通过的电流为1A;现在把该导体两端的电压变为5V,则此时通过该导体的电流是______A它的电阻是______Ω
10.一段导体两端加5V的电压时,通过导体的电流为0.4A.若加在导体两端的电压为8V,______(填“能”或“不能”)用量程为0~0.6A的电流表测它的电流
11..已知电阻R1=2Ω,R2=5Ω,并联后接在同一电路中,两电阻两端电压之比是______,通过两电阻的电流之比是______
12..用6V的电压加在某导体两端,电流为0.3A,若以3V的电压加在这个导体的两端,其阻值应为______Ω;当电压为0时,其阻值为______Ω
13.?如图所示电路中，R1=12Ω，电路总电阻为20Ω，电流表示数为0.5A，请计算：
（1）电源电压U；
?（2）通过R1的电流I1
（3）电阻R2的阻值。
14..在如图所示的电路中，电源电压保持不变。电路中滑动变阻器上标有“20Ω?
2A”字样，电流表的量程为0～0.6A，电压表的量程为0～3V，电阻R1的阻值为4Ω。当滑片在滑动变阻器的最右端a点时，闭合开关，电压表的示数为2伏，求：
（1）通过电阻R1的电流；
（2）电源电压；
（3）为了保证电路能正常工作及各电表不致损坏，求滑动变阻器的取值范围。
15.如图所示的电路中，
．闭合开关
S前，电流表
的读数为
；闭合开关
S后，电流表
的读数为
．求：
（1）电源电压的大小．
（2）的阻值大小．
答案
1-7
D
B
D
A
A
B
D
8.0.5
10
9.0.25
20
10.不能
11.1:1
5:2
12.20
20
13.10
0.5
4
14.（1）解：电压表的示数为2伏，即R1两端的电压为2V，根据欧姆定律，通过电阻R1的电流I1=U1/R1=2V/4Ω=0．5A
（2）解：根据串联电阻的规律，总电阻为R=R1+R2
，
根据欧姆定律，电源电压U=I1（R1+R2）=0．5A×（4Ω+20Ω）=12V
（3）解：电流表的量程为0～0．6安，按要求：I≤0．6A，当I=0．6A，电压表示数U1=IR1=0．6A×4Ω=2．4V，电压表示数不会超出3V，即为电路允许通过的最大电流，根据串联电压电压的规律，变阻器两端的电压U滑=U-U1
，
为了保证电路能正常工作及各电表不致损坏，变阻器连入电路中的最小阻值R2′=U?U1/I＝12V?2．4V/0．6A=16Ω，所以，滑动变阻器连入电阻范围为16Ω～20Ω
15.（1）解:由图知,S断开时,只有
连入电路中,电流表
测通过它的电流,?
由
可得电源电压:?
答:电源电压为
（2）解:S闭合后,两电阻并联,电流表
测通过
的电流,
测干路电流,?
因并联电路中各支路间互不影响,?
所以通过
的电流仍为
?不变,?
由并联电路电流特点可得通过
的电流:?
?
由并联电路的电压特点可以知道
由欧姆定律可得
的阻值:?
答:
的阻值为
