高二上学期期末同步测试试卷9（新人教选修3-1）

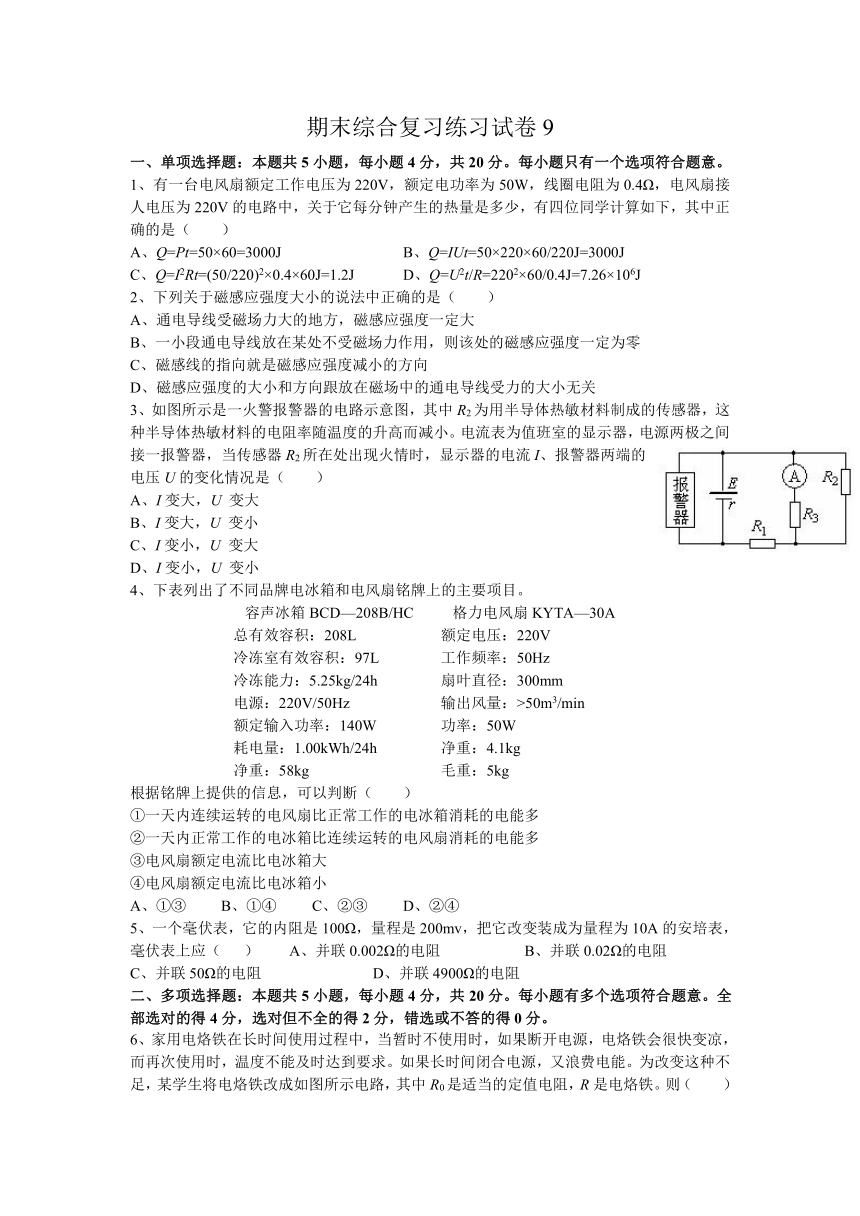

期末综合复习练习试卷9
一、单项选择题：本题共5小题，每小题4分，共20分。每小题只有一个选项符合题意。
1、有一台电风扇额定工作电压为220V，额定电功率为50W，线圈电阻为0.4Ω，电风扇接人电压为220V的电路中，关于它每分钟产生的热量是多少，有四位同学计算如下，其中正确的是（ ）
A、Q=Pt=50×60=3000J B、Q=IUt=50×220×60/220J=3000J
C、Q=I2Rt=(50/220)2×0.4×60J=1.2J D、Q=U2t/R=2202×60/0.4J=7.26×106J
2、下列关于磁感应强度大小的说法中正确的是（ ）
A、通电导线受磁场力大的地方，磁感应强度一定大
B、一小段通电导线放在某处不受磁场力作用，则该处的磁感应强度一定为零
C、磁感线的指向就是磁感应强度减小的方向
D、磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小无关
3、如图所示是一火警报警器的电路示意图，其中R2为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。电流表为值班室的显示器，电源两极之间接一报警器，当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）
A、I变大，U 变大
B、I变大，U 变小
C、I变小，U 变大
D、I变小，U 变小
4、下表列出了不同品牌电冰箱和电风扇铭牌上的主要项目。
容声冰箱BCD—208B/HC 格力电风扇KYTA—30A
总有效容积：208L冷冻室有效容积：97L冷冻能力：5.25kg/24h电源：220V/50Hz额定输入功率：140W耗电量：1.00kWh/24h净重：58kg 额定电压：220V工作频率：50Hz扇叶直径：300mm输出风量：>50m3/min功率：50W净重：4.1kg毛重：5kg
根据铭牌上提供的信息，可以判断（ ）
①一天内连续运转的电风扇比正常工作的电冰箱消耗的电能多
②一天内正常工作的电冰箱比连续运转的电风扇消耗的电能多
③电风扇额定电流比电冰箱大
④电风扇额定电流比电冰箱小
A、①③ B、①④ C、②③ D、②④
5、一个毫伏表，它的内阻是100Ω，量程是200mv，把它改变装成为量程为10A的安培表，毫伏表上应（　 ）　　A、并联0.002Ω的电阻 B、并联0.02Ω的电阻
C、并联50Ω的电阻 D、并联4900Ω的电阻
二、多项选择题：本题共5小题，每小题4分，共20分。每小题有多个选项符合题意。全部选对的得4分，选对但不全的得2分，错选或不答的得0分。

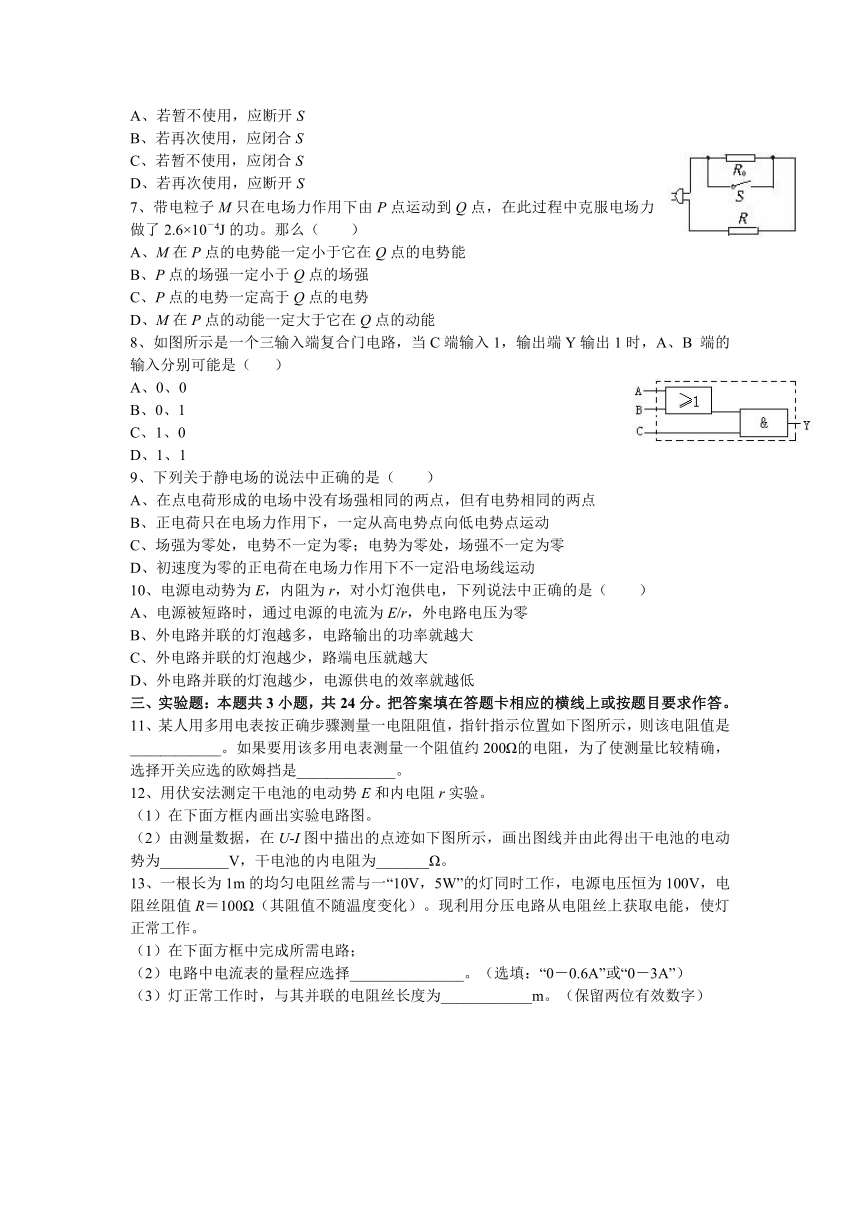

6、家用电烙铁在长时间使用过程中，当暂时不使用时，如果断开电源，电烙铁会很快变凉，而再次使用时，温度不能及时达到要求。如果长时间闭合电源，又浪费电能。为改变这种不足，某学生将电烙铁改成如图所示电路，其中R0是适当的定值电阻，R是电烙铁。则（ ）
A、若暂不使用，应断开S
B、若再次使用，应闭合S
C、若暂不使用，应闭合S
D、若再次使用，应断开S
7、带电粒子M只在电场力作用下由P点运动到Q点，在此过程中克服电场力做了2.6×10－4J的功。那么（ ）
A、M在P点的电势能一定小于它在Q点的电势能
B、P点的场强一定小于Q点的场强
C、P点的电势一定高于Q点的电势
D、M在P点的动能一定大于它在Q点的动能
8、如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B 端的输入分别可能是（ ）
A、0、0
B、0、1
C、1、0
D、1、1
9、下列关于静电场的说法中正确的是（ ）
A、在点电荷形成的电场中没有场强相同的两点，但有电势相同的两点
B、正电荷只在电场力作用下，一定从高电势点向低电势点运动
C、场强为零处，电势不一定为零；电势为零处，场强不一定为零
D、初速度为零的正电荷在电场力作用下不一定沿电场线运动
10、电源电动势为E，内阻为r，对小灯泡供电，下列说法中正确的是（ ）
A、电源被短路时，通过电源的电流为E/r，外电路电压为零
B、外电路并联的灯泡越多，电路输出的功率就越大
C、外电路并联的灯泡越少，路端电压就越大
D、外电路并联的灯泡越少，电源供电的效率就越低
三、实验题：本题共3小题，共24分。把答案填在答题卡相应的横线上或按题目要求作答。

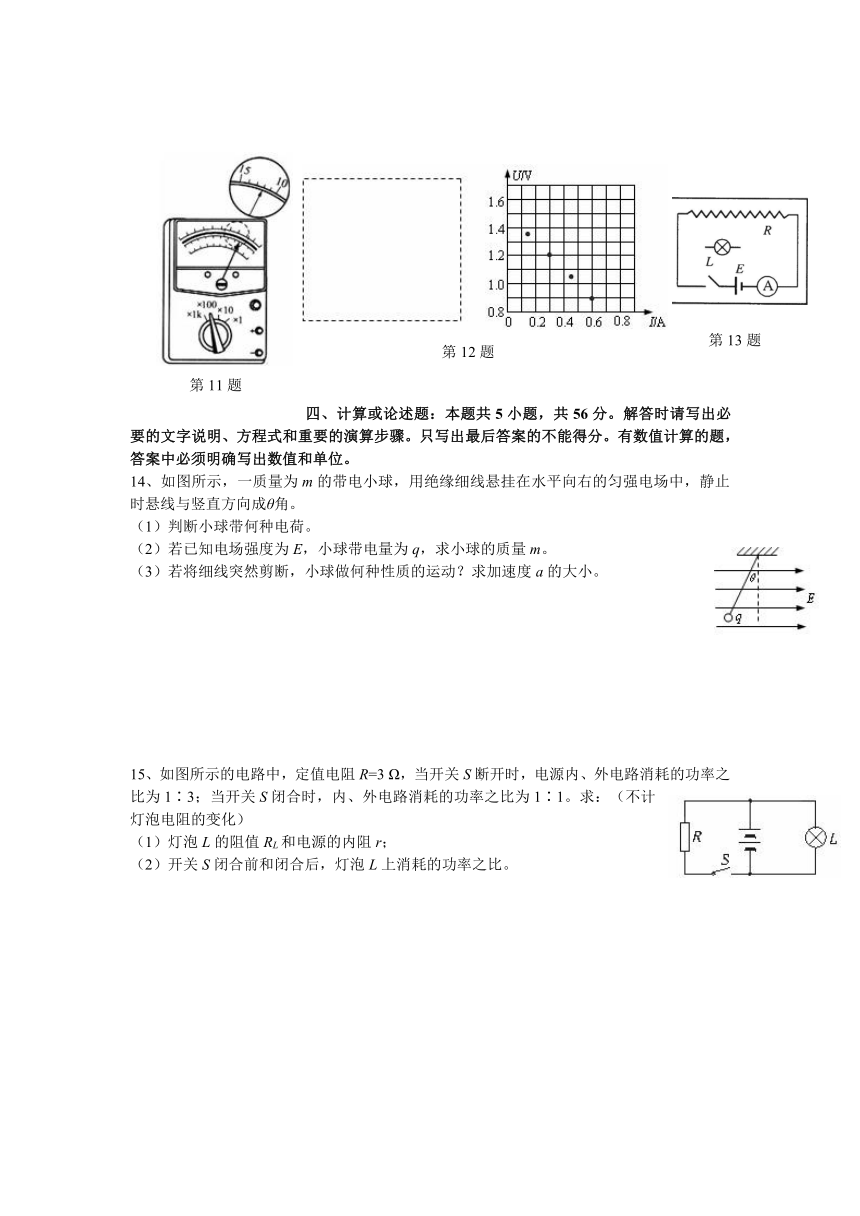

11、某人用多用电表按正确步骤测量一电阻阻值，指针指示位置如下图所示，则该电阻值是____________。如果要用该多用电表测量一个阻值约200Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_____________。
12、用伏安法测定干电池的电动势E和内电阻r实验。
（1）在下面方框内画出实验电路图。
（2）由测量数据，在U-I图中描出的点迹如下图所示，画出图线并由此得出干电池的电动势为_________V，干电池的内电阻为_______Ω。
13、一根长为1m的均匀电阻丝需与一“10V，5W”的灯同时工作，电源电压恒为100V，电阻丝阻值R＝100Ω（其阻值不随温度变化）。现利用分压电路从电阻丝上获取电能，使灯正常工作。
（1）在下面方框中完成所需电路；
（2）电路中电流表的量程应选择_______________。（选填：“0－0.6A”或“0－3A”）
（3）灯正常工作时，与其并联的电阻丝长度为____________m。（保留两位有效数字）
四、计算或论述题：本题共5小题，共56分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
14、如图所示，一质量为m的带电小球，用绝缘细线悬挂在水平向右的匀强电场中，静止时悬线与竖直方向成θ角。
（1）判断小球带何种电荷。
（2）若已知电场强度为E，小球带电量为q，求小球的质量m。
（3）若将细线突然剪断，小球做何种性质的运动？求加速度a的大小。
15、如图所示的电路中，定值电阻R=3 Ω，当开关S断开时，电源内、外电路消耗的功率之比为1∶3；当开关S闭合时，内、外电路消耗的功率之比为1∶1。求：（不计灯泡电阻的变化）
（1）灯泡L的阻值RL和电源的内阻r；
（2）开关S闭合前和闭合后，灯泡L上消耗的功率之比。

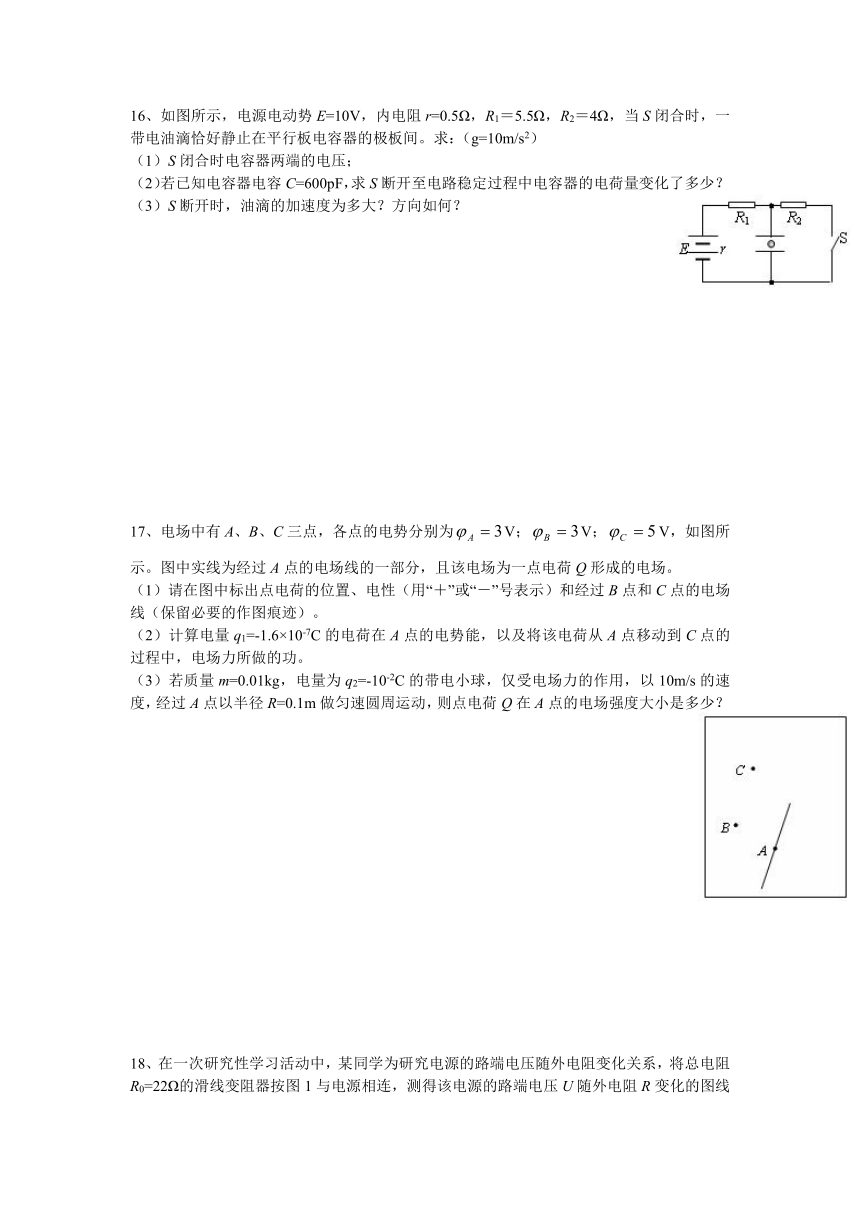

16、如图所示，电源电动势E=10V，内电阻r=0.5Ω，R1＝5.5Ω，R2＝4Ω，当S闭合时，一带电油滴恰好静止在平行板电容器的极板间。求：（g=10m/s2）
（1）S闭合时电容器两端的电压；
（2）若已知电容器电容C=600pF，求S断开至电路稳定过程中电容器的电荷量变化了多少？
（3）S断开时，油滴的加速度为多大？方向如何？
17、电场中有A、B、C三点，各点的电势分别为V；V；V，如图所示。图中实线为经过A点的电场线的一部分，且该电场为一点电荷Q形成的电场。
（1）请在图中标出点电荷的位置、电性（用“＋”或“－”号表示）和经过B点和C点的电场线（保留必要的作图痕迹）。
（2）计算电量q1=-1.6×10-7C的电荷在A点的电势能，以及将该电荷从A点移动到C点的过程中，电场力所做的功。
（3）若质量m=0.01kg，电量为q2=-10-2C的带电小球，仅受电场力的作用，以10m/s的速度，经过A点以半径R=0.1m做匀速圆周运动，则点电荷Q在A点的电场强度大小是多少？
18、在一次研究性学习活动中，某同学为研究电源的路端电压随外电阻变化关系，将总电阻R0=22Ω的滑线变阻器按图1与电源相连，测得该电源的路端电压U随外电阻R变化的图线如图2所示。
（1）请根据图2求电源电动势E和内电阻r。
（2）若该电源正常工作时允许通过的最大电流为2A，求接到滑线变阻器A、B间的负载电阻阻值R′的许可范围。
答题卷
一、单项选择题：本题共5小题，每小题4分，共20分。每小题只有一个选项符合题意。
1 2 3 4 5
二、多项选择题：本题共5小题，每小题4分，共20分。每小题有多个选项符合题意。全部选对的得4分，选对但不全的得2分，错选或不答的得0分。
6 7 8 9 10
三、实验题：本题共3小题，共24分。把答案填在答题卡相应的横线上或按题目要求作答。
11、___________，___________。
12、（1） 13、（1）
（2）_______V，_______Ω。 （2）_________（3）_________m。
四、计算或论述题：本题共5小题，共56分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
14、
15、
16、
17、
18、
答案及评分标准
一、单项选择题：本题共5小题，每小题4分，共20分。每小题只有一个选项符合题意。
1 2 3 4 5
C D D B B
二、多项选择题：本题共5小题，每小题4分，共20分。每小题有多个选项符合题意。全部选对的得4分，选对但不全的得2分，错选或不答的得0分。
6 7 8 9 10
AB AD BCD ACD AC
三、实验题：本题共3小题，共24分。把答案填在答题卡相应的横线上或按题目要求作答。
11、1200Ω，×10档 （3+3=6分）
12、（1） 13、（1）
（2）1.5V，1Ω。 （3+2+2+2=9分） （2）0—3A；（3）0.17m。（3+3+3=9分）
四、计算或论述题：本题共5小题，共56分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
14、解析：（1）小球带负电 （3分）
（2）对小球有：Eq=mgtanθ，得m=Eq/gtanθ （3分）
（3）小球做初速为零的匀加速直线运动；
对小球有：mg/cosθ=ma，得a=g/cosθ （4分）
15、解析：（1）S断开时有：P内/P外=I2r/I2RL=r/RL=1/3，
S闭合时有：P内’/P外’= r/ R并=1/1
则得RL=3r，R并=r
又R并=3RL/(3+RL)
则RL=6Ω，r=2Ω （6分）
（2）S断开时，UL=3E/4
S闭合时，UL’=E/2
则PL/PL’=9/4 （5分）
16、解析：（1）S闭合时，U1=R2E/（R1+R2+r）=2E/5=4V （3分）
（2）S断开时，U2=E
电容器电荷量变化△Q=C△U=3.6×10-9C （4分）
（3）S闭合时，对油滴有：U1q/d=mg
S断开时，对油滴有U2q/d-mg=ma
则可得：a=1.5g=15m/s2，方向：竖直向上 （4分）
17、解析：（1）如图所示 （4分）
（2）
（4分）
（3）
（4分）
18、解析 ：（1）闭合电路中路端电压为U=IR= =
可见：①当负载电阻R趋向无穷大时， r/R趋向零，路端电压U趋向电源电动势E；
②当R=r时，路端电压U= E/2。
根据上述结论，分析图2可知电源电动势E=12V，内电阻r=2Ω。 （6分）
（2）电源允许通过的最大电流值是2A，内电压的最大值是4V，外电压的最小值为8V，所以电源的外电阻必须大于或等于4Ω。
当滑线变阻器的滑动触头c处在a端时，负载电阻R′与R0并联为电源的外电阻，应有
由此可以求得负载电阻的最小值：R’≥4.9Ω
即A、B间的负载电阻不能小于4.9Ω。 （6分）
