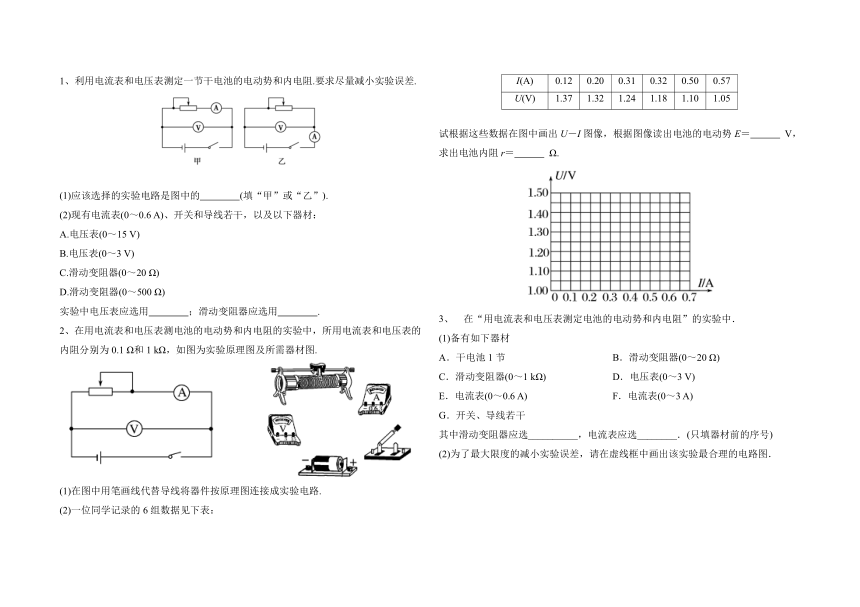

高二物理人教版选修3-1《恒定电流》测定电池的电动势和内阻专项练习

1、利用电流表和电压表测定一节干电池的电动势和内电阻.要求尽量减小实验误差.
(1)应该选择的实验电路是图中的
(填“甲”或“乙”).
(2)现有电流表(0～0.6
A)、开关和导线若干，以及以下器材：
A.电压表(0～15
V)
B.电压表(0～3
V)
C.滑动变阻器(0～20
Ω)
D.滑动变阻器(0～500
Ω)
实验中电压表应选用
；滑动变阻器应选用
.
2、在用电流表和电压表测电池的电动势和内电阻的实验中，所用电流表和电压表的内阻分别为0.1
Ω和1
kΩ，如图为实验原理图及所需器材图.
(1)在图中用笔画线代替导线将器件按原理图连接成实验电路.
(2)一位同学记录的6组数据见下表：
I(A)
0.12
0.20
0.31
0.32
0.50
0.57
U(V)
1.37
1.32
1.24
1.18
1.10
1.05
试根据这些数据在图中画出U－I图像，根据图像读出电池的电动势E＝
V，求出电池内阻r＝
Ω.
3、　在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
(1)备有如下器材
A．干电池1节
B．滑动变阻器(0～20
Ω)
C．滑动变阻器(0～1
kΩ)
D．电压表(0～3
V)
E．电流表(0～0.6
A)
F．电流表(0～3
A)
G．开关、导线若干
其中滑动变阻器应选__________，电流表应选________．(只填器材前的序号)

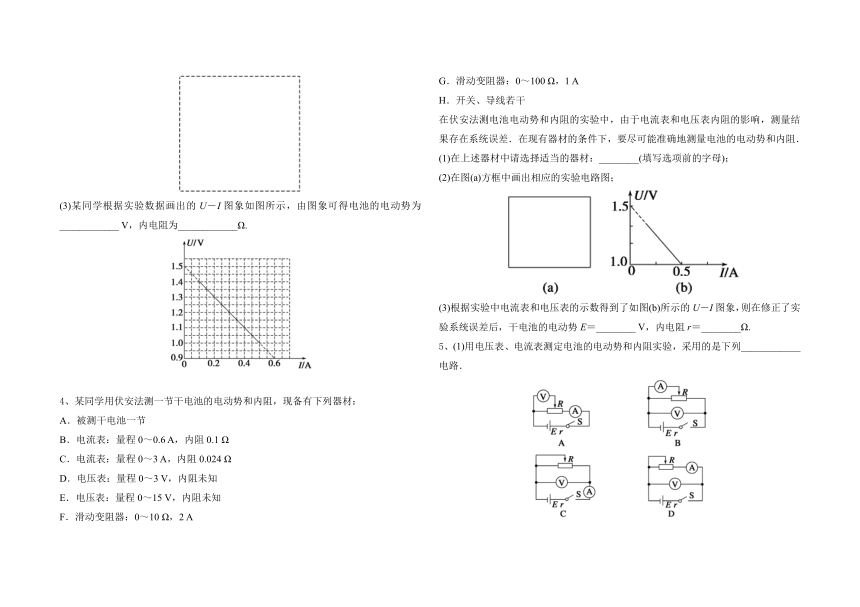

(2)为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图．
(3)某同学根据实验数据画出的U－I图象如图所示，由图象可得电池的电动势为____________
V，内电阻为____________Ω.
4、某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：
A．被测干电池一节
B．电流表：量程0～0.6
A，内阻0.1
Ω
C．电流表：量程0～3
A，内阻0.024
Ω
D．电压表：量程0～3
V，内阻未知
E．电压表：量程0～15
V，内阻未知
F．滑动变阻器：0～10
Ω，2
A
G．滑动变阻器：0～100
Ω，1
A
H．开关、导线若干
在伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．
(1)在上述器材中请选择适当的器材：________(填写选项前的字母)；
(2)在图(a)方框中画出相应的实验电路图；
(3)根据实验中电流表和电压表的示数得到了如图(b)所示的U－I图象，则在修正了实验系统误差后，干电池的电动势E＝________
V，内电阻r＝________Ω.
5、(1)用电压表、电流表测定电池的电动势和内阻实验，采用的是下列____________电路．
(2)某同学将和测得的数值逐一描绘在坐标纸上，再根据这些点分别画出了图线a与b，如图9所示，你认为比较合理的是图线________(填“a”或“b”)．
图9
(3)根据该图线得到电池电动势的大小是________
V；内阻是________Ω(结果保留两位小数)．
参考答案
1、　(1)甲　(2)B　C
2、（1）
（2）
1.46(1.45～1.47)　
0.71(0.69～0.73)
(1)B　E　
(2)
(3)1.5　1
(1)ABDFH　
(3)1.5　0.9
5、(1)D　(2)a　(3)1.45　0.94
