新人教版七年数学上 4.1.1从不同方向看立体图形

(共17张PPT)
节选自人教版七年级上册第四章
第四章 图形认识初步
----4.1.1(第二课时) 从不同方向看立体图形
点滴生活

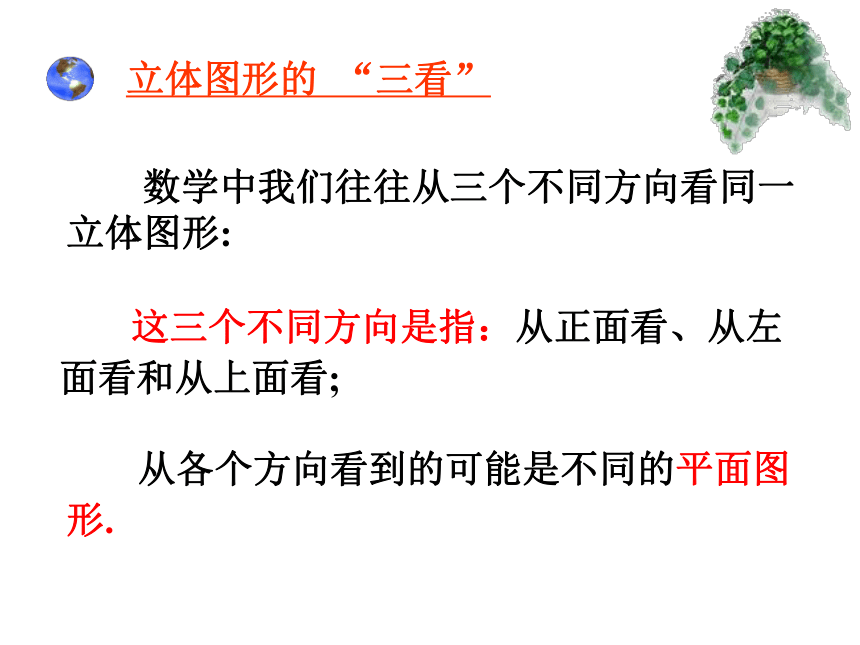

立体图形的 “三看”
数学中我们往往从三个不同方向看同一立体图形:
这三个不同方向是指：从正面看、从左面看和从上面看;
从各个方向看到的可能是不同的平面图形.

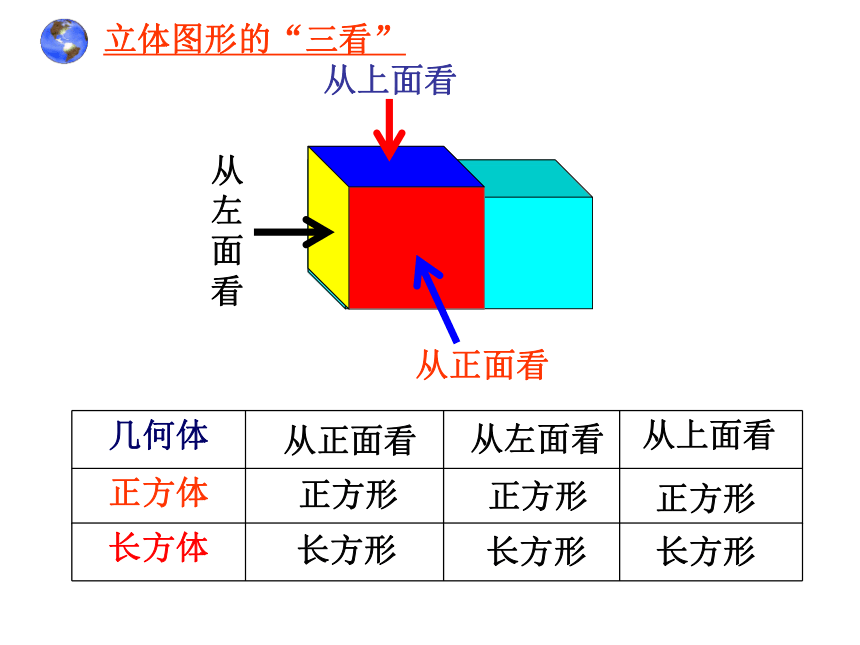

立体图形的“三看”
从上面看
从正面看
从
左
面
看
几何体
正方体
从正面看
正方形
从左面看
正方形
从上面看
正方形
长方体
长方形
长方形
长方形
想一想

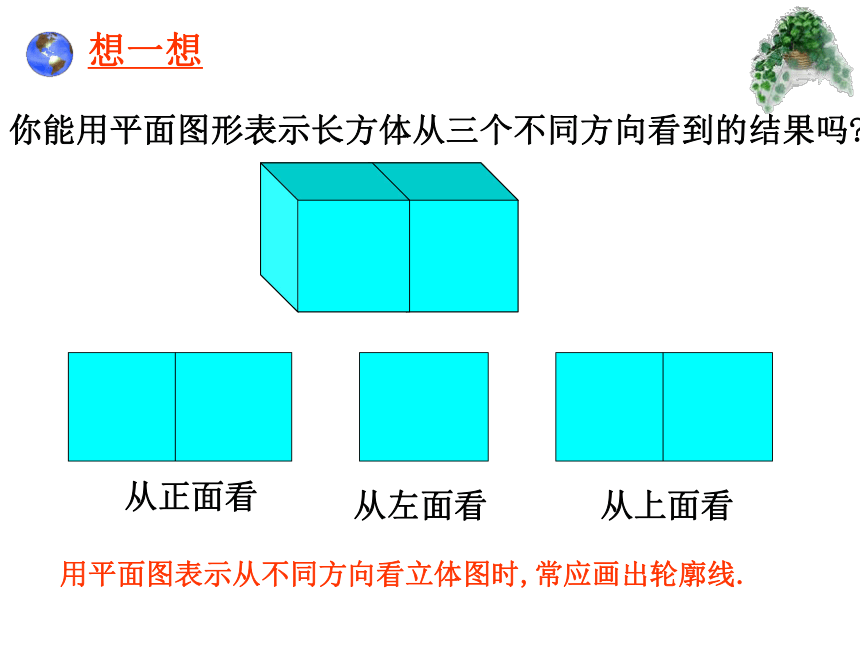

你能用平面图形表示长方体从三个不同方向看到的结果吗
从正面看
从左面看
从上面看
用平面图表示从不同方向看立体图时,常应画出轮廓线.
想一想
从正面看
从左面看
从上面看
(2)再确定每一列
小正方体的个数;
(1)确定列的情况;
画图方法:

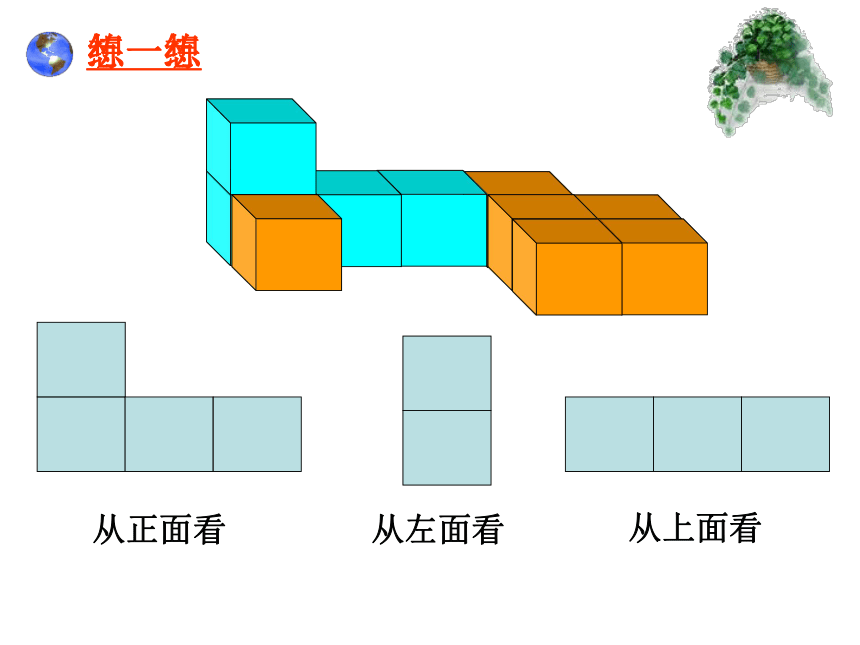

练一练
想一想
从正面看
从左面看
从上面看
练一练
从正面看
从左面看
从上面看
立体图形的“三看”
几何体
正方体
从正面看
正方形
从左面看
正方形
从上面看
正方形
长方体
长方形
长方形
长方形
圆柱体
长方形
长方形
圆
桌子上放着一个长方体和圆柱体（如下图），分别从正面、左面和上面观察这两个立体图形，能得到什么平面图形？
（1）从正面看到的是_______
（2）从左面看到的是_______
（3）从上面看到的是_______
B
C
A
A
B
C
想一想
下面平面图是表示哪个几何体？
C
想一想
从正面看
从左面看
从上面看
A
C
B
D
比如:从正面看的平面图有 列，
1
1
2
2
从正面看
从左面看
思路点拔
先根据已知图形确定从一面看的平面图有 列，
3
再根据数字确定每列的方块有 个.
第一列的方块有 个，
1
第二列的方块有 个，
第三列的方块有 个，
1
2
议一议
如右图是由几个小正方体所搭几何体的从上面看的平面图，小正方形中的数字表示在该位置小正方体的个数。
你能画出这个几何体的从正面看与从左面看的平面图吗
上述立体图形放置在桌上，现要在该立体图的暴露在外的部分涂上绿漆，若记小正方体的边长为1cm，那么需要涂漆部分的面积为多少？
用一用
作业本4.1.1(第二课时);
课后作业
再见
如右图是由几个小正方体所搭几何体的从上面看的平面图，小正方形中的数字表示在该位置小正方体的个数。
你能摆出这个几何体吗？
试画出这个几何体的从正面看与从左面看的平面图：
从正面看
从左面看
1
1
2
2
摆一摆
