人教版初中物理九年级全一册物理17.3电阻的测量同步练习 （含答案）

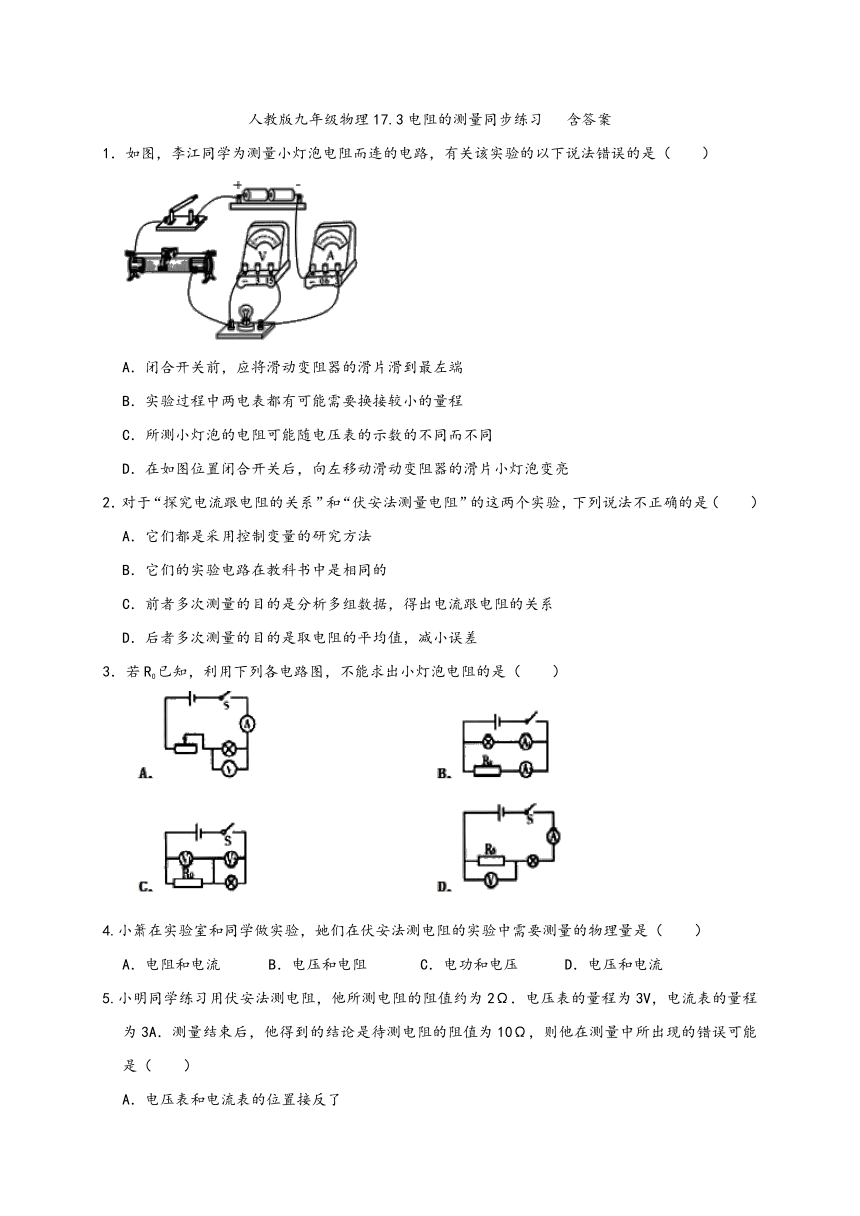

人教版九年级物理17.3电阻的测量同步练习
含答案
1．如图，李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是（　　）
A．闭合开关前，应将滑动变阻器的滑片滑到最左端
B．实验过程中两电表都有可能需要换接较小的量程
C．所测小灯泡的电阻可能随电压表的示数的不同而不同
D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
2．对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（　　）
A．它们都是采用控制变量的研究方法
B．它们的实验电路在教科书中是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
3．若R0已知，利用下列各电路图，不能求出小灯泡电阻的是（　　）
4.小箫在实验室和同学做实验，她们在伏安法测电阻的实验中需要测量的物理量是（　　）
A．电阻和电流
B．电压和电阻
C．电功和电压
D．电压和电流
5.小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω．电压表的量程为3V，电流表的量程为3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（　　）

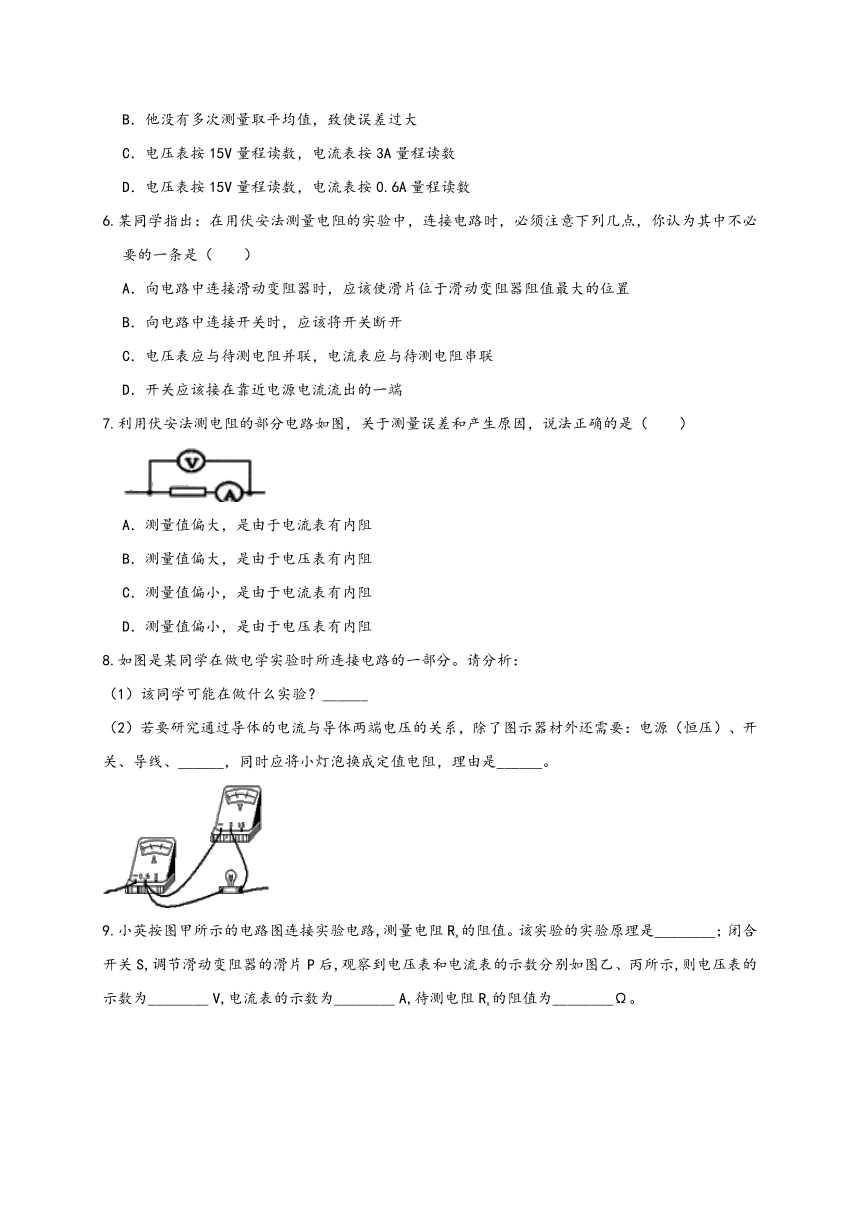

A．电压表和电流表的位置接反了
B．他没有多次测量取平均值，致使误差过大
C．电压表按15V量程读数，电流表按3A量程读数
D．电压表按15V量程读数，电流表按0.6A量程读数
6.某同学指出：在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（　　）
A．向电路中连接滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置
B．向电路中连接开关时，应该将开关断开
C．电压表应与待测电阻并联，电流表应与待测电阻串联
D．开关应该接在靠近电源电流流出的一端
7.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是（　　）
A．测量值偏大，是由于电流表有内阻
B．测量值偏大，是由于电压表有内阻
C．测量值偏小，是由于电流表有内阻
D．测量值偏小，是由于电压表有内阻
8.如图是某同学在做电学实验时所连接电路的一部分。请分析：
（1）该同学可能在做什么实验？______
（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、______，同时应将小灯泡换成定值电阻，理由是______。
9.小英按图甲所示的电路图连接实验电路,测量电阻Rx的阻值。该实验的实验原理是________；闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图乙、丙所示,则电压表的示数为________?V,电流表的示数为________?A,待测电阻Rx的阻值为________Ω。
10.如图所示的电路中，A
1
的示数是0．3A，则A
2
的示数是
??
，流过L
2
的电流是
??
；如图右所示的电路，电流表A
2
的示数是1．2A，电流表A
2
的示数是0.7
A，则通过L
1
的电流是
?
A，通过L
2
的电流是
??
?A。
11.在“测量小灯泡的电阻”的实验中，小辰选用的小灯泡上标有“2.5V
0.3A”的字样。如图所示，是他连接的电路。
小辰实验采用的测量方法是________，实验的原理是________。
小辰在闭合开关前，应把滑动变阻器的滑片调到________端，以保护电路。滑动变阻器在电路中还有一个作用是________。
闭合开关，小辰调节滑片，使电压表示数为2.5V，从该电压开始逐次降低，这样操作的好处是________________________。
小辰在实验中记录的数据如表格所示，分析比较表格中的数据，可以看出，灯丝中的电流随________的变化而变化。在电流变化的过程中，灯丝的电阻也在________，产生这一现象的原因是________。
12.小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
(1)请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
(2)实验前，为保护电路，滑动变阻器的滑片应置于____(填“A”或“B”)端。
(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是____(填序号)
A．滑动变阻器断路　　　B．R断路
C．R短路
(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为
______A，它的阻值是____Ω。
(5)通常情况下要进行多次测量并取平均值，其目的是为了_________________________。
答案
1-7
D
A
D
D
C
D
A
8.测小灯泡的电阻或测小灯泡的功率；滑动变阻器；灯泡的电阻随温度的变化而变化
9.R=U/I；2；0.5；4
10.0.3
0.3
0.5
0.7
11.伏安法
R=
A
改变小灯泡两端的电压和通过的电流，多测几组数据
防止电灯被烧坏
电压
变化
灯丝的电阻受温度影响
12.
(1)如图所示：
(2)B
(3)C
(4)0.3
9
(5)减小误差
