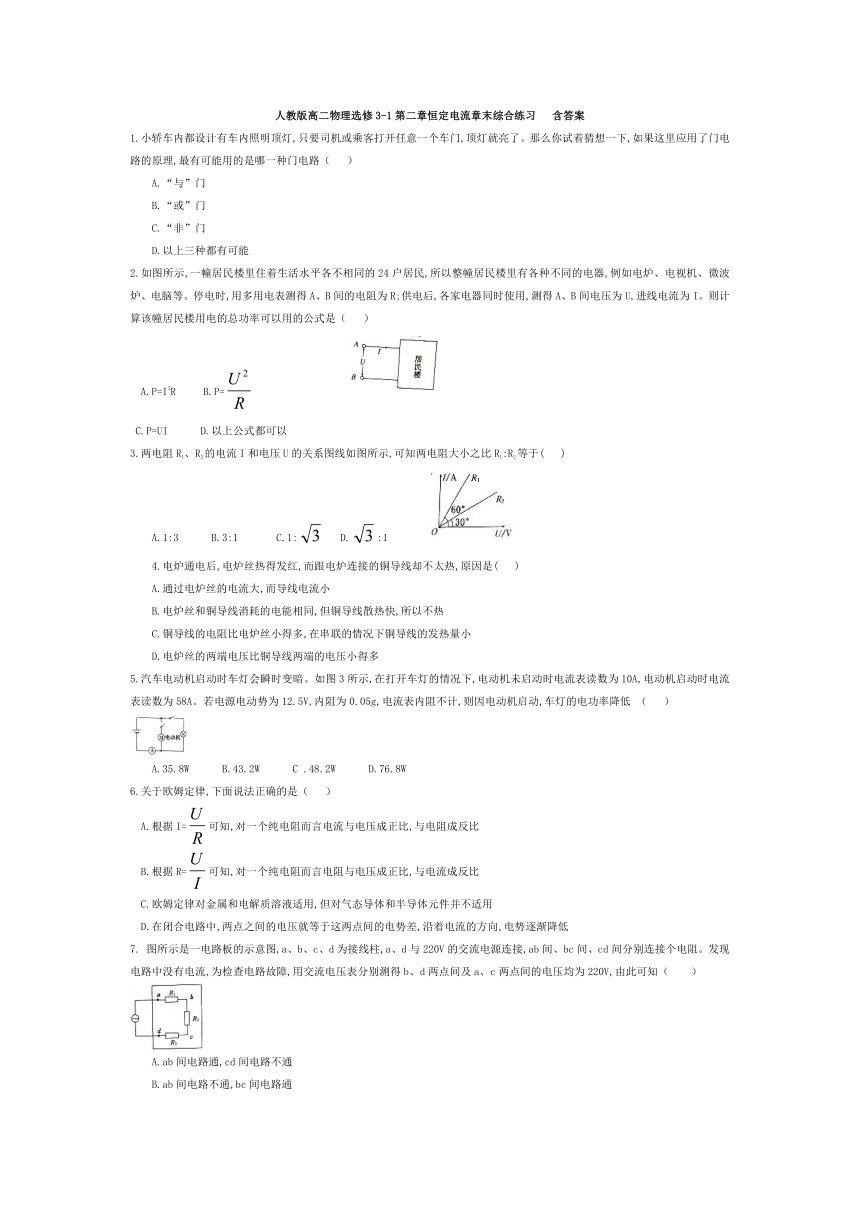

人教版高二物理选修3-1第二章恒定电流章末综合练习 含答案

人教版高二物理选修3-1第二章恒定电流章末综合练习
含答案
1.小轿车内都设计有车内照明顶灯,只要司机或乘客打开任意一个车门,顶灯就亮了。那么你试着猜想一下,如果这里应用了门电路的原理,最有可能用的是哪一种门电路（
）
A.“与”门
B.“或”门
C.“非”门
D.以上三种都有可能
2.如图所示,一幢居民楼里住着生活水平各不相同的24户居民,所以整幢居民楼里有各种不同的电器,例如电炉、电视机、微波炉、电脑等。停电时,用多用电表测得A、B间的电阻为R;供电后,各家电器同时使用,测得A、B间电压为U,进线电流为I。则计算该幢居民楼用电的总功率可以用的公式是（
）
A.P=I2R
B.P=
C.P=UI
D.以上公式都可以
3.两电阻R1、R2的电流I和电压U的关系图线如图所示,可知两电阻大小之比R1:R2等于(
)
A.1:3
B.3:1
C.1:
D.:1
4.电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是(
)
A.通过电炉丝的电流大,而导线电流小
B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热
C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小
D.电炉丝的两端电压比铜导线两端的电压小得多
5.汽车电动机启动时车灯会瞬时变暗。如图3所示,在打开车灯的情况下,电动机未启动时电流表读数为10A,电动机启动时电流表读数为58A。若电源电动势为12.5V,内阻为0.05g,电流表内阻不计,则因电动机启动,车灯的电功率降低
（
）
A.35.8W
B.43.2W
C
.48.2W
D.76.8W
6.关于欧姆定律,下面说法正确的是（
）
A.根据I=可知,对一个纯电阻而言电流与电压成正比,与电阻成反比
B.根据R=可知,对一个纯电阻而言电阻与电压成正比,与电流成反比
C.欧姆定律对金属和电解质溶液适用,但对气态导体和半导体元件并不适用
D.在闭合电路中,两点之间的电压就等于这两点间的电势差,沿着电流的方向,电势逐渐降低
7.
图所示是一电路板的示意图,a、b、c、d为接线柱,a、d与220V的交流电源连接,ab间、bc间、cd间分别连接个电阻。发现电路中没有电流,为检查电路故障,用交流电压表分别测得b、d两点间及a、c两点间的电压均为220V,由此可知（
）
A.ab间电路通,cd间电路不通
B.ab间电路不通,bc间电路通
C.ab间电路通,bc间电路不通
D.bc间电路不通,cd间电路通

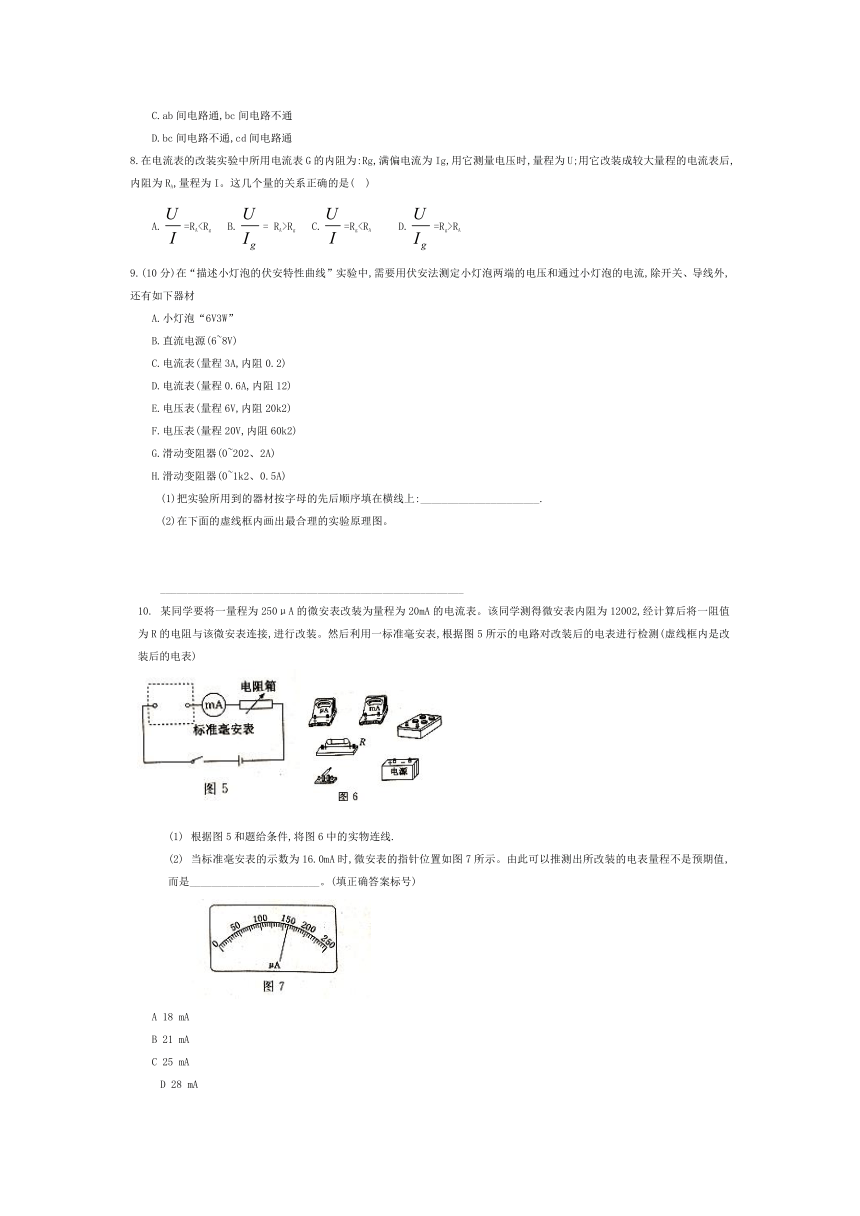

8.在电流表的改装实验中所用电流表G的内阻为:Rg,满偏电流为Ig,用它测量电压时,量程为U;用它改装成较大量程的电流表后,内阻为RA,量程为I。这几个量的关系正确的是(
)
A.=RAB.=
RA>Rg
C.=RgD.=Rg>RA
9.(10分)在“描述小灯泡的伏安特性曲线”实验中,需要用伏安法测定小灯泡两端的电压和通过小灯泡的电流,除开关、导线外,还有如下器材
A.小灯泡“6V3W”
B.直流电源(6~8V)
C.电流表(量程3A,内阻0.2)
D.电流表(量程0.6A,内阻12)
E.电压表(量程6V,内阻20k2)
F.电压表(量程20V,内阻60k2)
G.滑动变阻器(0~202、2A)
H.滑动变阻器(0~1k2、0.5A)
(1)把实验所用到的器材按字母的先后顺序填在横线上:______________________.
(2)在下面的虚线框内画出最合理的实验原理图。
________________________________________________________
某同学要将一量程为250μA的微安表改装为量程为20mA的电流表。该同学测得微安表内阻为12002,经计算后将一阻值为R的电阻与该微安表连接,进行改装。然后利用一标准毫安表,根据图5所示的电路对改装后的电表进行检测(虚线框内是改装后的电表)
根据图5和题给条件,将图6中的实物连线.
当标准毫安表的示数为16.0mA时,微安表的指针位置如图7所示。由此可以推测出所改装的电表量程不是预期值,而是________________________。(填正确答案标号)
A
18
mA
B
21
mA
C
25
mA
D
28
mA
(3)产生上述问题的原因可能是____________.
(填正确答案标号)
A.微安表内阻测量错误,实际内阻大于1200Ω
B.微安表内阻测量错误,实际内阻小于12009
C.R值计算错误,接入的电阻偏小
D.R值计算错误,接入的电阻偏大
(4)要达到预期目的,无论测得的内阻值是否正确,都不必重新测量,只需要将阻值为R的电阻换为个阻值为kR的电阻即可,其中k=______
11.我们经常有这样的经验,每天到了中午做饭的时候,电饭煲、电磁炉、电灯泡等用电器都不如平时功率大。我们以个最简单的电路来模拟一下这个问题:如图所示,电源电动势为10V,内阻为1欧,导线的等效电阻R=1欧,电阻RA=RB=8欧。
（1）当开关S断开时,电阻A的实际功率为多少?
(2)
当开关S闭合时,电阻A的实际功率为多少?(结果保留三位有效数字)
12.如图所示,电路中电源电动势为E,内阻不计。水平放置的平行金属板A、B间的距离为d,板长为L。在A板的左端且非常靠近极板A的位置,有一质量为m、电荷量为-q的小液滴以初速度v0。水平向右射入两板间。(重力加速度用g表示)则
(1)若使液滴能沿v0方向射出电场,电动势E1应为多大?
(2)若使液滴能从B板右端边缘射出电场,电动势E2应为多大?
答案
B
C
A
C
B
AC
CD
AD
(1)ABDEG
(2)
(1)(2)C
(3)AC
(4)
（1）8W
（2）5.56W
（1）
（2）（＋
g
）
