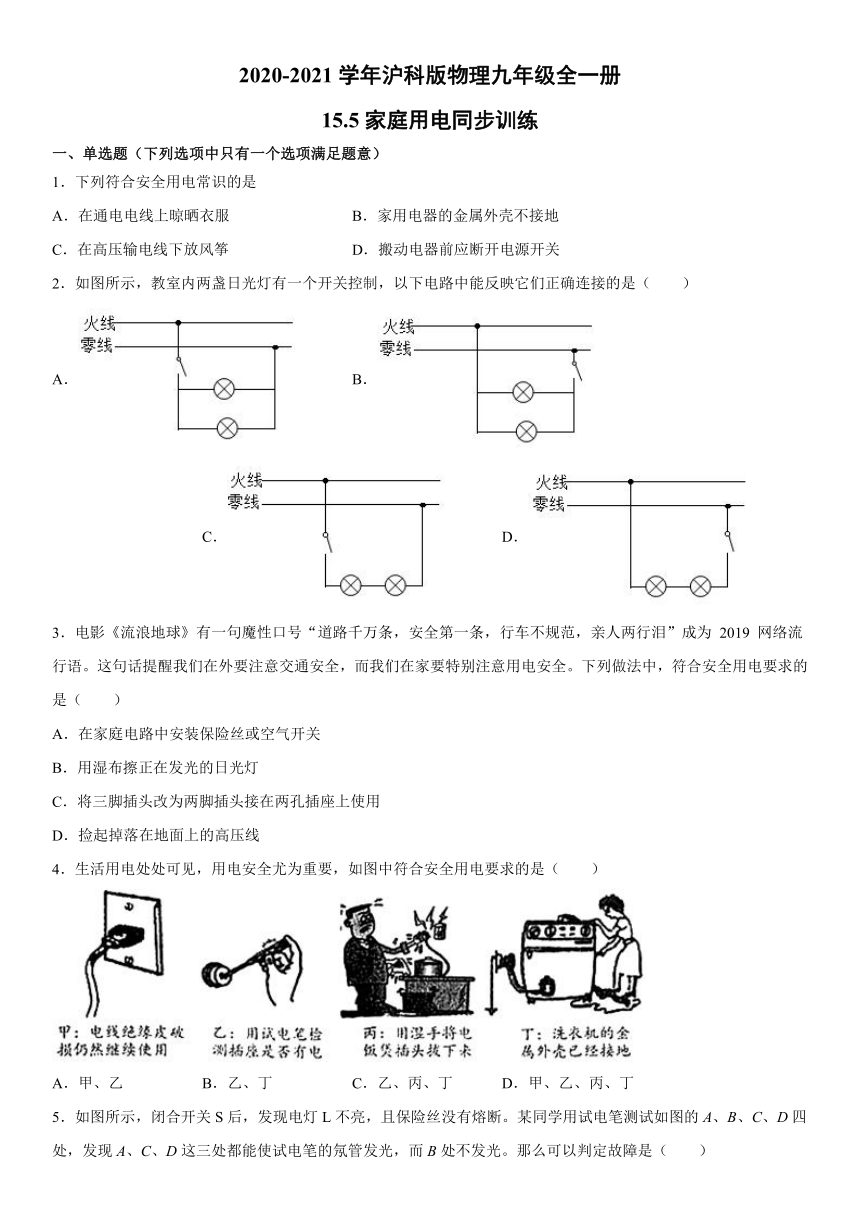

2020-2021学年沪科版物理九年级全一册15.5家庭用电同步训练（含解析）

2020-2021学年沪科版物理九年级全一册
15.5家庭用电同步训练
一、单选题（下列选项中只有一个选项满足题意）
1．下列符合安全用电常识的是
A．在通电电线上晾晒衣服
B．家用电器的金属外壳不接地
C．在高压输电线下放风筝
D．搬动电器前应断开电源开关
2．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（　　）
A．
B．
C．
D．
3．电影《流浪地球》有一句魔性口号“道路千万条，安全第一条，行车不规范，亲人两行泪”成为
2019
网络流行语。这句话提醒我们在外要注意交通安全，而我们在家要特别注意用电安全。下列做法中，符合安全用电要求的是（　　）
A．在家庭电路中安装保险丝或空气开关
B．用湿布擦正在发光的日光灯
C．将三脚插头改为两脚插头接在两孔插座上使用
D．捡起掉落在地面上的高压线
4．生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）
A．甲、乙
B．乙、丁
C．乙、丙、丁
D．甲、乙、丙、丁
5．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（　　）
A．火线和零线短路
B．电线AC段某处断路
C．电线BD段某处断路
D．电灯L短路
6．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）
A．若插座中有两孔使试电笔的氖管发光，可能是某处火线断路了
B．若灯泡被短路，空气开关会迅速切断电路
C．图中电能表可以装在空气开关右边
D．当有人发生触电事故时，空气开关就会自动断开
7．如图所示是某家庭电路的一部分，下列说法不正确的是（　　）
A．电冰箱接入三孔插座后，电灯与电冰箱是并联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．站在地上的人用手直接接触A点
，不会有触电危险
D．若闭合开关，灯泡不亮，保险丝未烧断，则可能为灯泡断路
8．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是
A．火线与零线短路
B．a、d之间某处断路
C．电灯的灯丝断了
D．b、c之间某处断路
9．如图所示，A、B中人站在地面上，C、D中人站在干燥的木凳上，则人会触电的是
A．A
B．B
C．C
D．D
10．小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是
A．室内用电器短路了??????????B．进户的火线开路了??????????C．进户的零线开路了??????????
D．灯丝都给烧断了
二、多项选择（下列各题中四个选项中有多个选项符合题意）
11．如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时人体起到保护作用的是（　　）
A．空气开关
B．漏电保护器
C．保险装置
D．三孔插座
12．如图是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（　　）
A．开关和灯的连接是错误的
B．三孔插座的连接是错误的
C．正确使用试电笔接触M点，氖管不发光
D．正确使用试电笔插入两孔插座的左孔，氖管发光
13．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法中正确的是（??）
A．如果发生触电事故，应立即切断电源，然后施救
B．打雷下雨时，不能站在大树下避雨
C．严禁攀爬输电铁塔
D．许多家用电器在没有三孔插座的情况下，使用时可以把三脚插头上最长的插头去掉，插入二孔插座中使用电饭锅
14．关于家庭电路，下列说法中正确的是（　　）
A．电灯的开关短路会造成电路中电流过大，保险丝熔断
B．开关要接在电灯和火线之间
C．使用试电笔时，不能接触笔尾金属体
D．保险装置、插座、家用电器等达到使用寿命及时更换
三、填空题
15．家庭电路中，控制用电器的开关应该连接在_____（选填“零线”或“火线”）和用电器之间，为了避免触电事故的发生，用电器的金属外壳一定要_____；如图所示家庭电路中，闭合开关，用测电笔接触b点时氖管发光，接触c点时不发光，说明_____间是连通的，继续用测电笔接触d点时氖管不发光，可以判断该电路至少有_____处发生断路．
16．公路上，路灯的连接方式是_______联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______联．
17．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
18．试电笔的主要作用是用来辨别火线和零线的。在两条进户线中，能使氖管发光的应该是______线。试电笔还可以用来检查电路故障，当试电笔接触两条进户线时，氖管都发光时，说明______线发生了______（填“短路”或“断路”）故障。
四、作图题
19．如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
20．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．
（______）
21．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.
（________）
22．用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
（____）
参考答案
1．D
【解析】
A．在通电电线上晾晒衣服会引发触电事故，故A不符合题意；
B．为了避免有金属外壳的家用电器使用时外壳带电使人体触电，所以，这种家用电器的外壳应接地，故B不符合题意；
C．在高压输电线下放风筝会出现风筝触到高压电线，从而使人体触电的事故，故C不符合题意；
D．为避免因搬动电器而造成的人体触电事故，搬动前应断开电源开关，故D符合题意．
2．A
【解析】
一只开关同时控制2盏日光灯，若摘掉其中任意一盏灯管，由另外一盏灯仍正常发光可知，这二盏日光灯是互不影响的，所以它们之间一定是并联的；火线接用电器之前，应先接开关，故选A．
3．A
【解析】
A．在家庭电路中安装保险丝或空气开关，可以在过载、短路时及时断开电路，故A正确，A符合题意；
B．用湿布擦正在发光的日光灯，有可能导致触电事故的发生，故B错误，B不符合题意；
C．将三脚插头改为两脚插头接在两孔插座上使用，若用电器漏电，会导致触电，故C错误，C不符合题意；
D．高压线掉落在地面上，人靠近会导致跨步电压触电，故D错误，D不符合题意。
故选A。
4．B
【解析】
甲中电线绝缘皮破损仍然使用，会有碰到火线的风险，故甲不符合安全用电要求；乙中用试电笔检测插座是否有点，手要接触笔尾金属体，故乙符合用电要求；丙中用湿手把电饭煲插头也容易导致人体和火线连通，不符合安全用电要求；丁中洗衣机的金属外壳接地可以减小人触电的风险，符合安全用电要求。
故选B。
5．C
【解析】
AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；
B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；
C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
故选C。
6．B
【解析】
(1)氖管都发光，说明氖管接触的是火线。
(2)空气开关与漏电保护器的原理不同，在电路过载或短路时，通过电流过大时，空气开关才起到保护作用；漏电保护器是在漏电时会自动切断电路。
(3)据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面。
A．若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了，说明这两个孔和火线之间都是接通的，所以故障为零线断路，故A错误；
B．若灯泡被短路，会使电路中的电流过大，所以空气开关会自动切断电路，故B正确；
C．据家庭电路的构成可知，庭中的电能表应该安装在空气开关前面，故图中电能表必须装在空气开关左边，故C错误；
D．触电时，漏电保护器会自动切断电路，起到保护作用，但空气开关不会断开，故D错误。
故选B。
7．C
【解析】
家庭电路中安全用电的原则和电路故障判断
A．电冰箱插上三孔插座后，电灯与电冰箱独立工作，互不影响，故是并联，故A选项正确，A选项不符合题意；
B．电冰箱的三孔插座能使电冰箱金属外壳接地，故B选项正确，B选项不符合题意；
C．站在地上的人用手直接接触A点，电流会经过人体，从而产生触电事故，故C选项错误，C选项符合题意；
D．若闭合开关，保险丝未烧断，则说明不会出现短路，而灯泡不亮，则灯泡可能断路，D选项正确，但是D选项不符合题意。
故选C。
8．C
【解析】
在正常情况下，开关闭合后，a、b与火线相通，用测电笔时，应都亮，c、b与零线相通，用测电笔测时，应都不亮，但c点也亮了，说明c与d之间开路．
如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氖管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．
故选C．
本题考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．
9．A
【解析】
家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．
人体触电，原因是有电流流过，形成通路；人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路；图A中有电流流过人体，会触电，图B只接触零线，图C、D只接触火线，且站在干燥的木凳上，没有电流流过人体，不会触电．
故选A．
本题考查了火线、零线、地线之间的电压，以及常见触电的两种类型；我们要牢记安全用电的原则：不接触低压带电体，不靠近高压带电体．
10．B
【解析】
A．如果某处短路，会引起保险丝烧断，造成电路断开，整个电路无电流，氖管不会发光．故A错误；
B．如果进户火线断路，测电笔测试任何一点，氖管都不发光．故B正确；
C．进户零线断路，其它部分都相当于火线，测试时氖管会发光．故C错误；
D．灯泡灯丝全部烧断时，测电笔测试连接火线一端时，氖管发光，测试另一端氖管不能发光．故D错误．
家庭电路中用电器正常工作时，必须一端接火线，另一端接零线，其中测电笔接触火线时，氖管会发光．所以测电笔的基本作用是确定火线，检验方法是：测电笔接触电路，观察氖管是否发光．
11．AB
【解析】
(1)空气开关是一种“新型的保险装置”实质是带有漏电保护器的总开关；具有开关和漏电保护器的功能，当出现短路、过载（用电器总功率过大）和漏电时，能自动“跳闸”对人或电路起到保护作用。
(2)漏电保护器只有在电路发生漏电或有人触电时才会切断电源。
(3)当电路中电流过大或发生短路时，保险装置切断电源，起到保护电路作用。
(4)三孔插座中多出一个专门用于接地的孔，目的是为了让金属外壳与大地相连，若金属外壳的用电器外壳万一带电，电流会通过导线导入大地，防止造成触电事故的发生。
AB．如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时通过火线和零线的电流不相等，漏电保护器或空气开关会迅速切断电路，对人身起到保护作用；故AB正确；
C．保险装置在电路中电流过大时会切断电源，起到保护电路的作用，不会对人体起到保护作用；故C错误；
D．金属外壳的用电器通过三孔插座与大地相连，用电器外壳万一带电，电流会通过导线导入大地，防止人员造成触电事故的发生；但人不小心接触了火线时不会对人起到保护作用，故D错误。
故选AB。
12．AB
【解析】
A．从图中可看到，火线先接灯泡，再接开关，这样是错误的，人手接触灯泡时，有可能会发生触电事故，A正确；
B．三孔插座应该符合左零右火中接地的要求，但是图中插座左接地线，中接零线，这是错误的，B正确；
C．正确使用试电笔接触M点，电流从火线流经灯泡，再流过试电笔、人体、大地，氖管会发光，C错误；
D．正确使用试电笔插入两孔插座的左孔，左孔是零线，没有电流流过氖管，氖管不发光，D错误。
故选AB。
13．ABC
【解析】
A．如果发生触电事故，应立即切断电源，然后施救，符合安全用电原则，故A正确；
B．打雷下雨时，不能站在大树下避雨，大树属于导体，站在大树下容易触电，故B正确；
C．输电铁塔很容易带电，攀爬时可能发生触事故，故C正确；
D．有金属外壳的家用电器，外壳必须接地，所以一定要用三脚插头，不能去掉接地的，故D错。
故选ABC。
14．BD
【解析】
A．电灯的开关短路会使电灯一直工作，但不会造成电路中电流过大，保险丝也不会熔断，故A错误；
B．开关要接在电灯和火线之间，这样断开开关时，电灯处才不会带电，这样更安全，故B正确；
C．使用试电笔时，手要接触笔尾金属体，但一定不要接触笔尖金属体，故C错误；
D．保险装置、插座、家用电器等达到使用寿命及时更换，以免因性能不好而出现安全隐患，故D正确。
故选BD。
15．火线
接地
ab
1
【解析】
从安全用电的角度分析，开关接在家用电器和火线之间，即此时开关要接在火线和用电器之间，断开开关，切断火线，操作更安全．有金属外壳的用电器，其外壳一定要接地，当用电器漏电时，地线把人体短路，避免触电事故的发生；如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、b两处时，氖管都发光，说明a、b都与火线连通，在c处时，氛管不发光，说明c处不与火线连通，则故障可能是bc之间发生了开路，测d点时，氖管不发光，则c与d不确定，因为bc之间断路，因此发生断路之处有1处．
故答案为(1).
火线
(2).
接地
(3).
ab
(4).
1
【点睛】本题主要考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．
16．并
串
【解析】
公路边的灯虽然要亮一起亮，要灭一起灭，但一盏灯泡不亮，不影响其它的灯泡工作，说明彼此互不影响，所以是并联的；
家中的电灯与控制它的开关之间的连接是串联，串联时开关对电灯才能起到控制作用．
重点是并联和串联的区分，牢记串联和并联的电路特点，即并联时为并列关系，支路之间互不影响，可以独立工作，而串联时，电流只有一条路径，一处断开，整个电路即为断路．
17．火
金属外壳
【解析】
[1]用电器的开关要装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故。
[2]为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
18．火
零
断路
【解析】
[1]试电笔可以辨别火线和零线，能使氖管发光的是火线。
[2][3]若用试电笔接触两条进户线时，氖管都发光，说明火线正常，且另一条进户线（零线）与火线是接通的，但不能形成回路，所以发生的故障是零线断路。
19．
【解析】
家庭电路中螺口灯泡的螺旋接零线，开关接火线，三孔插座中间接地线，左边接零线，右边接火线，如下图所示：
20．
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；开关接在灯泡、插座和火线之间控制火线使用更安全．故连接方式为：
21．
【解析】
家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：
22．
【解析】
只有在光线很暗且有声音时灯才亮说明两开关不能独立工作、相互影响即为串联；连接电路时应注意开关控制火线，且火线接入灯尾金属点，零线接入螺旋套。
火线进入开关，（声控开关和光控开关是串联的）；再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全，如下图所示：
此题考查了声、光控开关和灯的接线方法，关键是根据题意得出两开关的连接方式和安全用电的原则。
