北师大版九年级上册 第十二章-欧姆定律-同步练习(含答案)

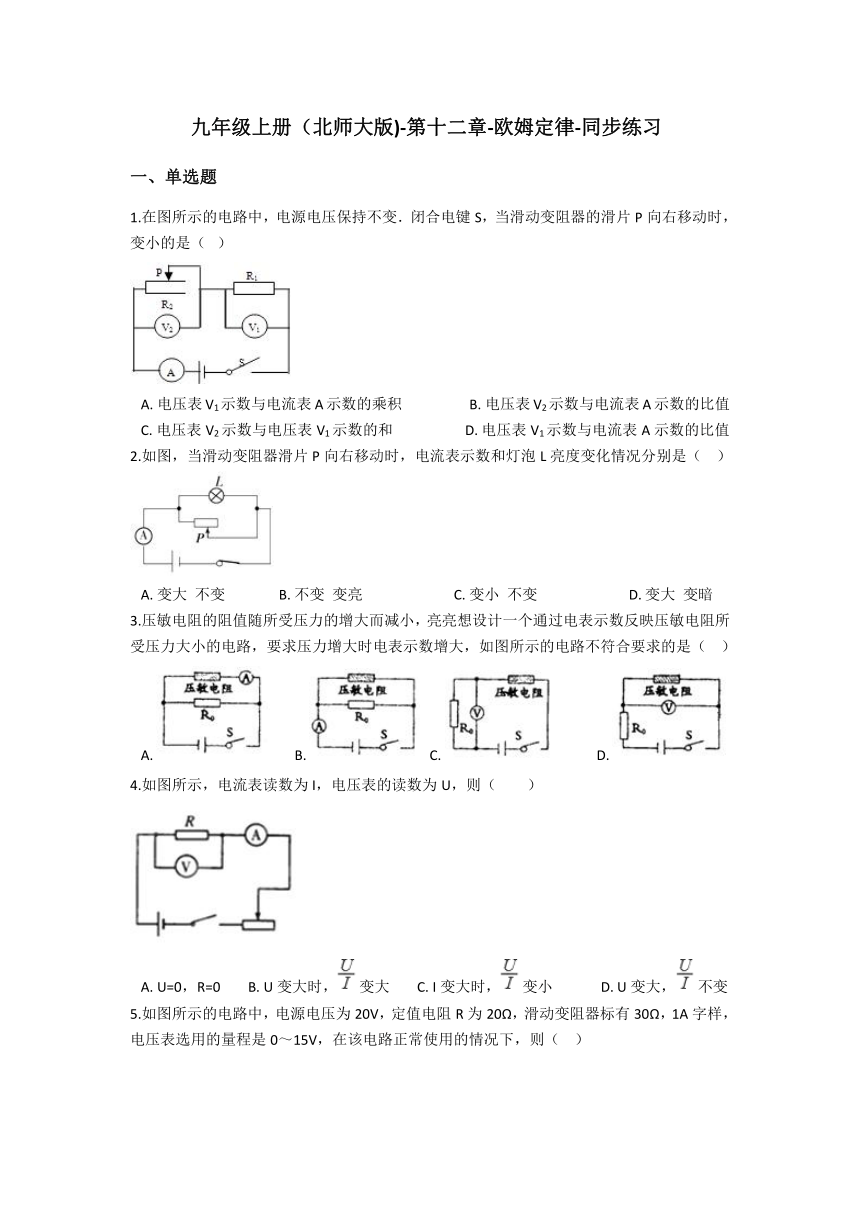

九年级上册（北师大版)-第十二章-欧姆定律-同步练习
一、单选题
1.在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（?
）
A.?电压表V1示数与电流表A示数的乘积???????????????????B.?电压表V2示数与电流表A示数的比值
C.?电压表V2示数与电压表V1示数的和?????????????????????D.?电压表V1示数与电流表A示数的比值
2.如图，当滑动变阻器滑片P向右移动时，电流表示数和灯泡L亮度变化情况分别是（??
）
A.?变大
不变???????????????B.?不变
变亮??????????????????????????C.?变小
不变??????????????????????????D.?变大
变暗
3.压敏电阻的阻值随所受压力的增大而减小，亮亮想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大，如图所示的电路不符合要求的是（??
）
A.???????B.???C.?????????????D.?
4.如图所示，电流表读数为I，电压表的读数为U，则（　　）
A.?U=0，R=0????????B.?U变大时，变大????????C.?I变大时，变小??????????????D.?U变大，不变
5.如图所示的电路中，电源电压为20V，定值电阻R为20Ω，滑动变阻器标有30Ω，1A字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则（??
）
A.?电路消耗的最大功率为20W????????????????????????????????B.?电路消耗的最小功率为8W
C.?电压表的最小示数为5V???????????????????????????????????????D.?滑动变阻器接入电路的最小阻值为10Ω

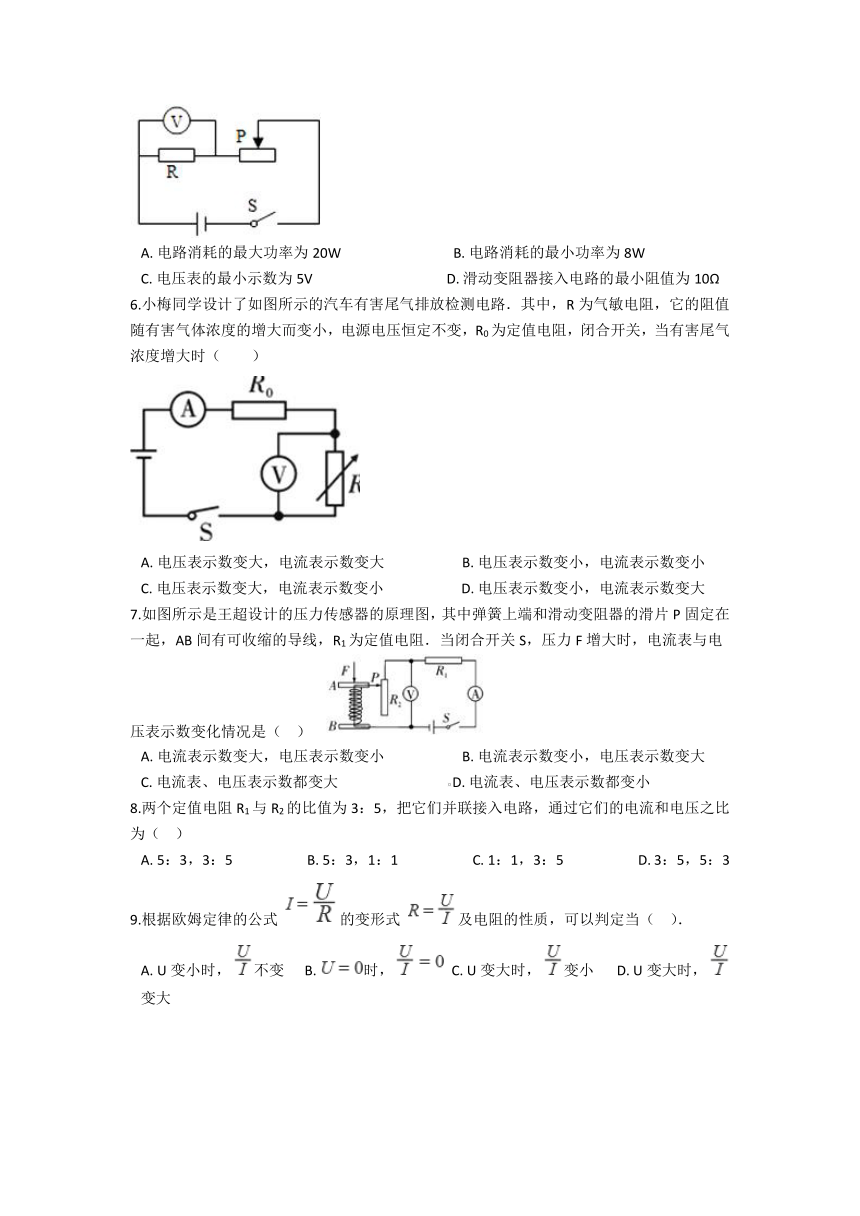

6.小梅同学设计了如图所示的汽车有害尾气排放检测电路．其中，R为气敏电阻，它的阻值随有害气体浓度的增大而变小，电源电压恒定不变，R0为定值电阻，闭合开关，当有害尾气浓度增大时（　　）
A.?电压表示数变大，电流表示数变大??????????????????????B.?电压表示数变小，电流表示数变小
C.?电压表示数变大，电流表示数变小??????????????????????D.?电压表示数变小，电流表示数变大
7.如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（??
）
A.?电流表示数变大，电压表示数变小??????????????????????B.?电流表示数变小，电压表示数变大
C.?电流表、电压表示数都变大????????????????????????????????D.?电流表、电压表示数都变小
8.两个定值电阻R1与R2的比值为3：5，把它们并联接入电路，通过它们的电流和电压之比为（??
）
A.?5：3，3：5?????????????????????B.?5：3，1：1?????????????????????C.?1：1，3：5?????????????????????D.?3：5，5：3
9.根据欧姆定律的公式
的变形式
及电阻的性质，可以判定当（??
）．
A.?U变小时，
不变??????B.?时，
??C.?U变大时，
变小??????D.?U变大时，
变大

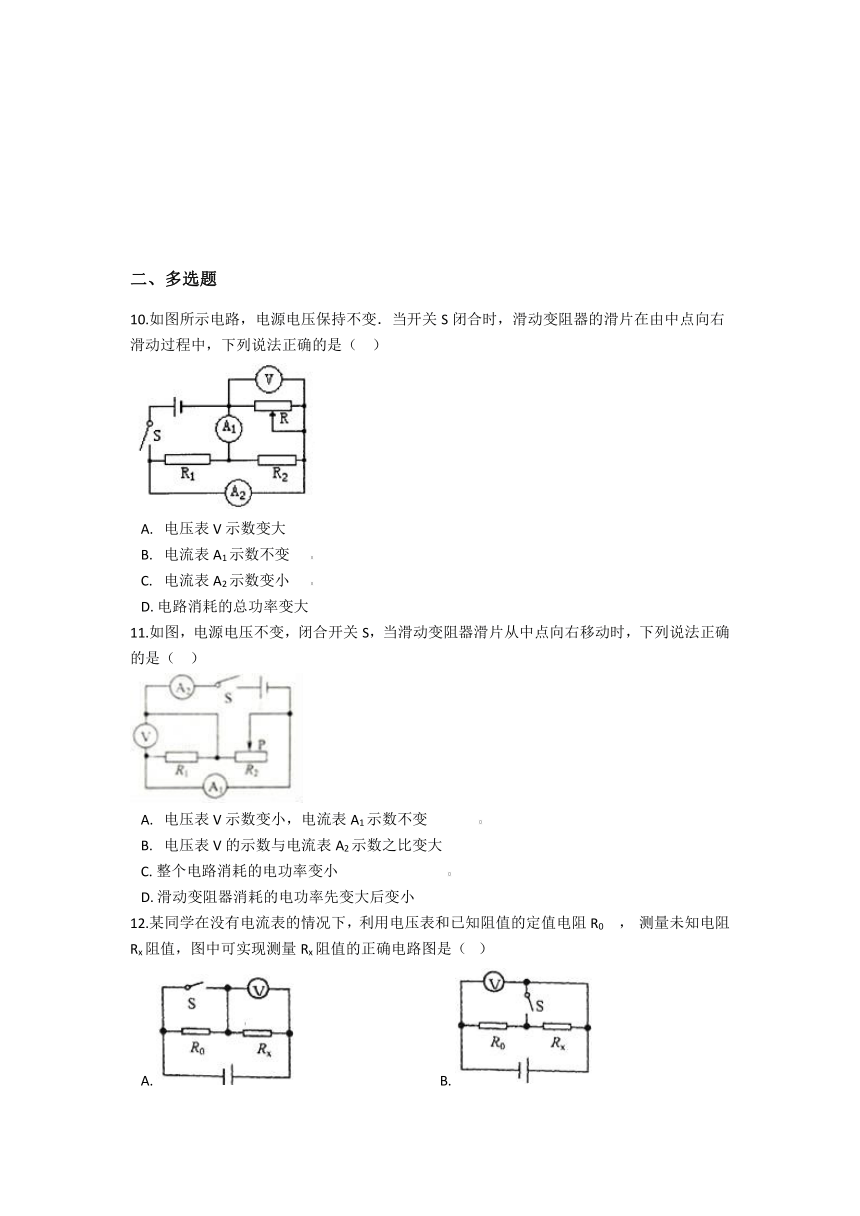

二、多选题
10.如图所示电路，电源电压保持不变．当开关S闭合时，滑动变阻器的滑片在由中点向右滑动过程中，下列说法正确的是（??
）
?电压表V示数变大??????
?电流表A1示数不变??????
?电流表A2示数变小??????
D.?电路消耗的总功率变大
11.如图，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，下列说法正确的是（??
）
?电压表V示数变小，电流表A1示数不变???????????????
?电压表V的示数与电流表A2示数之比变大
C.?整个电路消耗的电功率变小????????????????????????????????
D.?滑动变阻器消耗的电功率先变大后变小
12.某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0
，
测量未知电阻Rx阻值，图中可实现测量Rx阻值的正确电路图是（?
）
A.???????????????????????????????????????????B.?????
C.??????????????????????????????????????????D.?

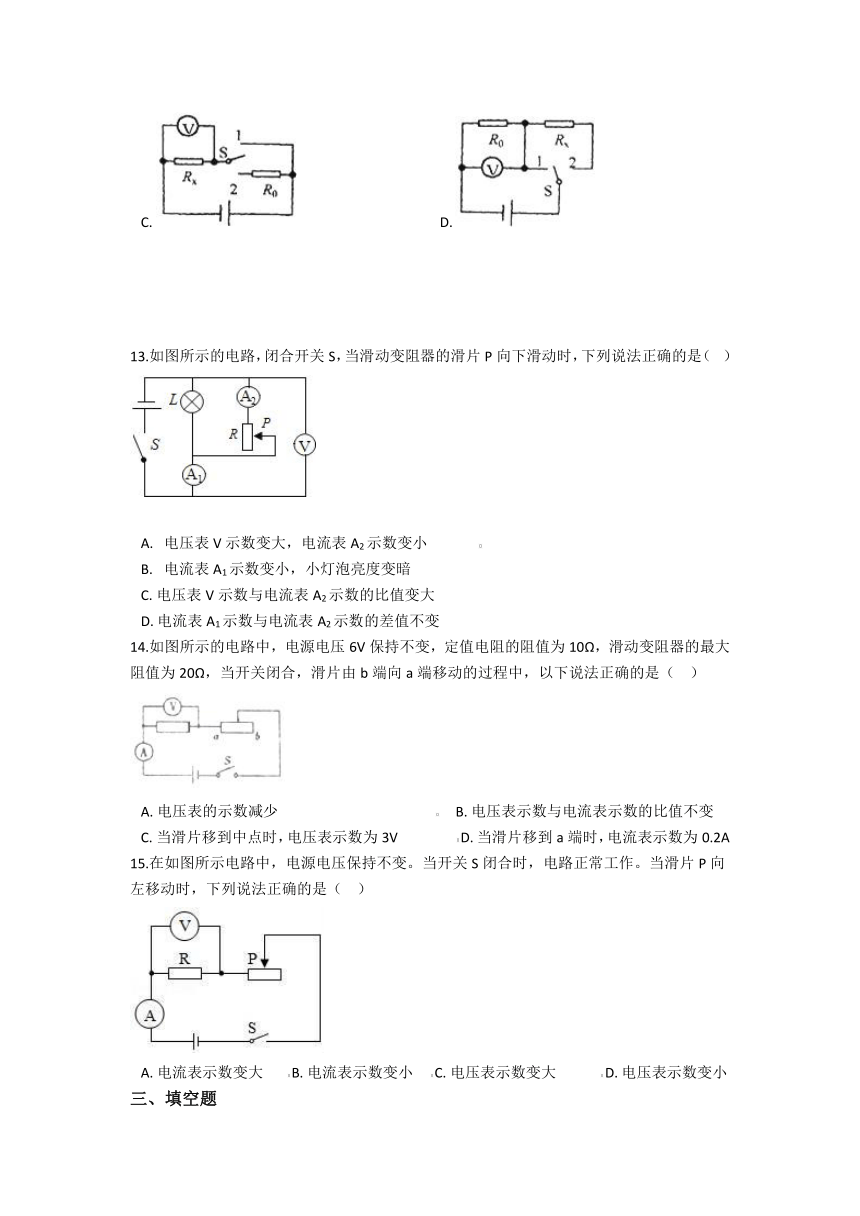

13.如图所示的电路，闭合开关S，当滑动变阻器的滑片P向下滑动时，下列说法正确的是（?
）
?电压表V示数变大，电流表A2示数变小???????????????
?电流表A1示数变小，小灯泡亮度变暗
C.?电压表V示数与电流表A2示数的比值变大????????????
D.?电流表A1示数与电流表A2示数的差值不变
14.如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（??
）
A.?电压表的示数减少??????????????????????????????????????????????
B.?电压表示数与电流表示数的比值不变
C.?当滑片移到中点时，电压表示数为3V?????????????????D.?当滑片移到a端时，电流表示数为0.2A
15.在如图所示电路中，电源电压保持不变。当开关S闭合时，电路正常工作。当滑片P向左移动时，下列说法正确的是（??
）
A.?电流表示数变大???????B.?电流表示数变小?????C.?电压表示数变大?????????????D.?电压表示数变小
三、填空题

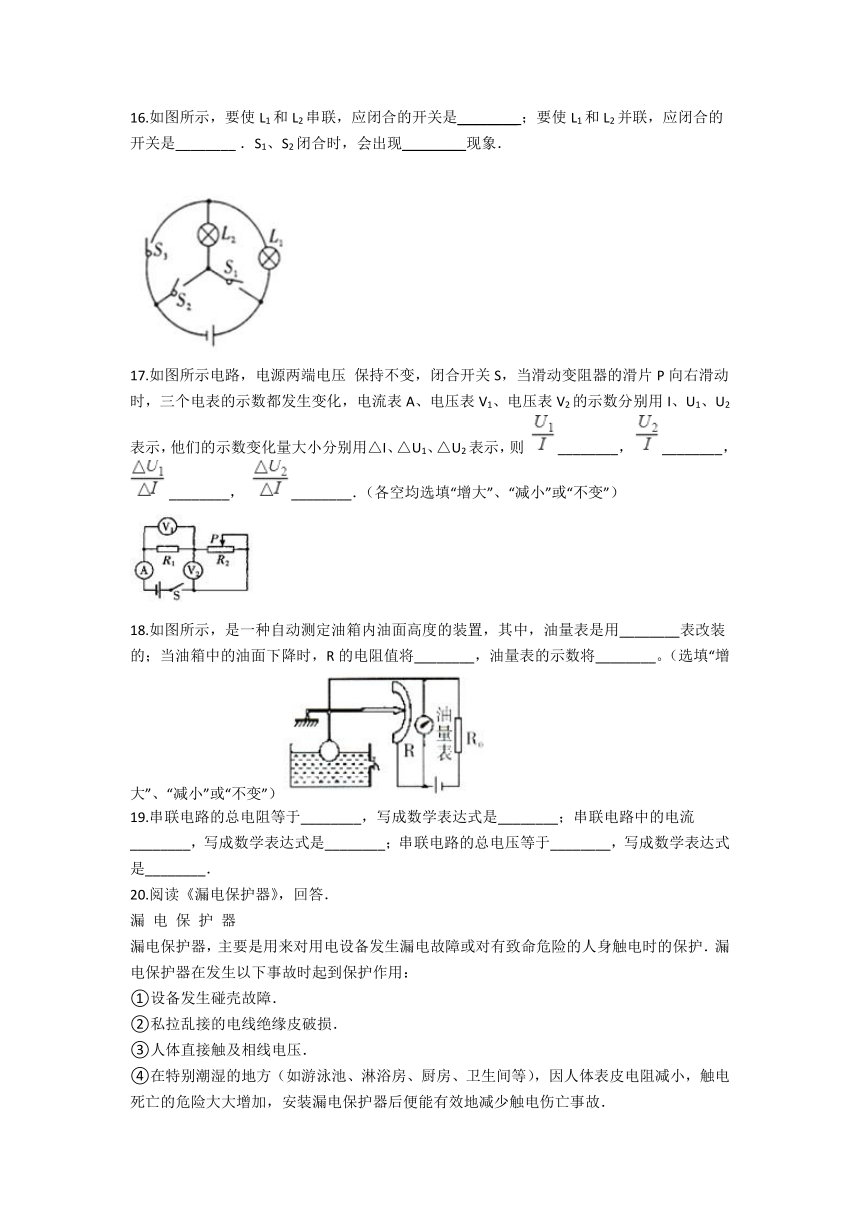

16.如图所示，要使L1和L2串联，应闭合的开关是________?；要使L1和L2并联，应闭合的开关是________?．S1、S2闭合时，会出现________?现象．
17.如图所示电路，电源两端电压
保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则
________，
________，
________，
________．（各空均选填“增大”、“减小”或“不变”）
18.如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用________表改装的；当油箱中的油面下降时，R的电阻值将________，油量表的示数将________。（选填“增大”、“减小”或“不变”）
19.串联电路的总电阻等于________，写成数学表达式是________；串联电路中的电流________，写成数学表达式是________；串联电路的总电压等于________，写成数学表达式是________．
20.阅读《漏电保护器》，回答．
漏
电
保
护
器
漏电保护器，主要是用来对用电设备发生漏电故障或对有致命危险的人身触电时的保护．漏电保护器在发生以下事故时起到保护作用：
①设备发生碰壳故障．
②私拉乱接的电线绝缘皮破损．
③人体直接触及相线电压．
④在特别潮湿的地方（如游泳池、淋浴房、厨房、卫生间等），因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故．
⑤当一些电子设备绝缘材料损坏时，其外露的金属附件（如电视机、收录机的拉杆天线等）可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全．
如图是安装了漏电保护器的家庭电路．家庭电路中火线与零线间、火线与大地之间有220V电压．通常情况下，通过人体的电流超过20mA
时，人会感到剧痛，呼吸困难，甚至会有生命危险．当人体直接或间接接触火线时，有触电危险．此时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过右图线路中A、B两点的电流不等．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．
低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施．但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应采取其他防止触电和电气设备损坏事故的技术措施．
请根据上述材料，回答下列问题：
（1）在特别潮湿的地方，因人体表皮电阻________?，触电死亡的危险________?．
（2）假如有人在如图所示的电路C点处不慎触电时，漏电保护器________?（选填“会”或“不会”）切断电路．
（3）假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为________?Ω．
?
21.如图所示的电路中，电源电压U保持不变，电流表A1示数与电流表A2示数之比为3:2，则R1和R2的阻值之比为________。
四、实验探究题
22.如图甲是小丽测定小灯泡电阻实验的实物图.
（1）连接好电路，闭合开关前滑动变阻器滑片应该移到________；
（2）闭合开关，向________移动滑动变阻器滑片，当电压表示数为2.80V时，电流表示数如图所示，示数为________安，此时小灯泡的电阻为________欧；
（3）在实验过程中，发现在开关闭合的情况下，小灯泡突然不亮，电压表和电流表均无示数，小丽认为可能是电路某处断路，于是用一根导线检测，实验步骤和现象如下表.
实验步骤
导线两端接触位置
电灯
电流表
电压表
①
ad
亮
有示数
有示数
②
ae
亮
无示数
有示数
③
ac
不亮
无示数
无示数
④
ab
不亮
无示数
无示数
小丽分析表中现象，判断出________之间某处断路，同组同学指出实验步骤________是没有必要做的.
五、综合题
23.在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，R1为定值电阻，小灯泡R2上标有“6V?
3W”字样，电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，滑动变阻器R3的最大阻值为20Ω．
（1）小灯泡的阻值为________Ω．
（2）闭合开关S1、S2和S3时，电路消耗的总功率为9W，求R1
的阻值；
24.在“测定小灯泡的电阻”实验中（小灯泡标有“2.5V”字样）：
（1）如图所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
①________；②________．
（3）丙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来他们应??????
?
A.更换小灯泡
B.检查电路是否断路
C.移动滑动变阻器滑片，观察小灯泡是否发光
（4）小芳连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表示数变大时，电压表示数反而减小，经检查所有器材均完好．你认为出现上述现象的原因是________．
答案
一、单选题
1.【答案】
A
【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I=
可知，电路中的电流变小，即电流表A的示数变小，
由U=IR可知，R1两端的电压变小，即电压表V1的示数变小，
则电压表V1示数与电流表A示数的乘积变小，故A符合；
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表V2的示数变大，
同理可知，电压表V2示数与电压表V1示数的和不变，故C不符合；
由R=
可知，电压表V2示数与电流表A示数的比值等于R2的阻值，电压表V1示数与电流表A示数的比值等于R1的阻值，
则电压表V2示数与电流表A示数的比值变大，电压表V1示数与电流表A示数的比值不变，故BD不符合．
故选A．
【分析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知接入电路中电流的变化，根据欧姆定律可知接入电路中电流的变化和R1两端的电压变化，进一步可知电压表V1示数与电流表A示数的乘积变化，根据串联电路的电压特点可知R2两端的电压变化，进一步可知电压表V2示数与电压表V1示数的和变化，根据欧姆定律结合两电阻的阻值判断电压表V2示数与电流表A示数的比值和电压表V1示数与电流表A示数的比值的变化．
2.【答案】C
【解答】解：由图可知，变阻器与灯并联，电流表测干路中的电流；
当滑动变阻器滑片P向右移动时，变阻器连入电路中的电阻变大，根据并联电路的电阻规律可知，电路的总电阻变大，由欧姆定律可知，总电流变小，即电流表示数变小；
根据并联电路的电压规律，灯的电压始终等于电源电压保持不变，灯的亮度取决于灯的实际功率，因P=UI=
，所以灯的实际功率不变，灯的亮度不变；
综上所述，电流表示数和灯泡L亮度变化情况分别是变小、不变，故C正确，ABD错误．
故选C．
【分析】由图可知，变阻器与灯并联，电流表测干路中的电流；（1）当滑动变阻器滑片P向右移动时，判断变阻器连入电路中的电阻变化，根据并联电阻的规律，判断电路的总电阻变化，由欧姆定律，确定电流表示数变化．（2）根据并联电路电压的规律，由P=UI=
确定灯的实际功率判断灯的亮度变化．
3.【答案】
D
【解答】解：由图知：
A、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，通过压敏电阻的电流增大，即电流表示数增大．符合要求；
B、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大．符合要求；
C、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据分压原理，压敏电阻的电压减小，由串联电路电压的规律，定值电阻两端电压增大，即电压表示数增大．符合要求；
D、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据分压原理知，压敏电阻两端电压减小，即电压表示数减小．不符合要求．
故选D．
【分析】搞清电路的连接，及电压表测量的电压，根据欧姆定律结合电阻并联的规律及分压原理、串联电路电压的规律对每个电路逐一分析，确定答案．
4.【答案】
D
【解答】解：由电路图知：电压表测量定值电阻R两端电压，电流表测量通过定值电阻R的电流，电阻是导体的一种属性，两端电压改变，通过的电流相应改变，但电压与电流的比值=R不变。
故选D。
【分析】①导体对电流的阻碍作用叫电阻，电阻是导体本身的一种属性，与通过的电流和两端电压无关；②由欧姆定律可以得到电阻的计算公式R=。
5.【答案】
B
【解答】A、由题意可知，当电路中的电流最大时，消耗的总功率最大，I最大=0.75A，此时电路中的最大功率为P最大=15W，A不合题意；
B、当电路中的电流最小时，消耗的功率最小，此时滑动变阻器的电阻应最大，P最小=U2/R总=8W，B符合题意；
C、电路中的最小电流为I最小=0.4A，所以电压表的最小示数为8V，C不合题意；
D、当电流最大时，滑动变阻器分压为5V，所以此时滑动变阻接入的电阻最小值为6.7Ω，D不合题意
.
故答案为：B
.
【分析】A、利用欧姆定律计算出电路中的最大电流（滑动变阻器接入的阻值为0时），利用P＝UI计算此时电路中的最大功率；
B、滑动变阻器接入的电阻最大时，电路消耗的总功率最小，利用电功率公式的变形公式求出电路消耗的总功率；
C、利用欧姆定律的变形公式U＝IR计算电阻R两端的电压；
D、利用欧姆定律的变形公式U＝IR求出电路中电流最大时，电阻R两端的电压，再根据串联电路的电压规律求出滑动变阻器两端的电压，利用欧姆定律计算出滑动变阻器的最小阻值
.
6.【答案】
D
【解答】解：
闭合开关，当有害尾气浓度增大时，由“气敏电阻阻值随有害气体浓度的增大而变小”知，气敏电阻阻值减小．由串联电路特点知，一个电阻不变，另一个电阻减小，电路总电阻减小，而电源电压一定，由公式I=知，电路电流增大，所以电流表示数变大；
气敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比，两端电压减小，所以电压表示数减小．
故选D．
【分析】由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，已知气敏电阻阻值随有害气体浓度的增大而变小，根据欧姆定律可知电路中电流的变化和气敏电阻两端的电压变化．
7.【答案】B
【解答】解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
当闭合开关S，压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，
由I=
可知，电路中的电流变小，即电流表的示数变小，故AC错误；
由U=IR可知，定值电阻R1两端的电压变小，
因串联电路总电压等于各部分电压之和，
所以，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确，D错误．
故选B．
【分析】由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据压力的变化判断滑动变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化．
8.【答案】
B
【解答】解：两电阻并联，则两电阻两端的电压相等，即电压之比为1：1，
由欧姆定律得：I1=
，I2=
，
则电流之比：
=
=
．
故选B．
【分析】两电阻并联，则两电阻两端的电压相等；由欧姆定律可求得电流之比．
9.【答案】
A
【解答】公式
只能说明导体电阻的大小是导体两端的电压与通过的电流大小的比值，电阻的大小与它两端的电压和通过的电流无关，只与导体的材料、长度、横截面积以及温度有关，当电压发生变化时，电流随之变化，但电阻不变；BCD项不符合题意，A项符合题意。
故答案为：A
【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，但是可以利用欧姆定律结合电流和电压求解它的电阻。
二、多选题
10.【答案】
BC
【解答】解：
A、由图开关S闭合时，R1、R2、R三个并联，A1测R1和R2的总电流，A2测R2和R的总电流，电压表测电源电压，所以滑片移动电压表示数不变，故A错误；
B、并联电路中各支路互不影响，所以滑片移动后R1和R2两支路的电流不变，所以A1示数不变，故B正确；
C、滑片在由中点向右滑动，R连入电路的阻值变大，根据I=
，通过滑动变阻器的电流变小，故A2示数变小，故C正确；
D、根据并联电路的电流特点，电路的总电流变小，电源电压一定，根据P=UI可知电路消耗的总功率变小，故D错误．
故选BC．
【分析】分析当开关S闭合时电路的连接方式，正确分析各电表所测的电流和电压，根据电路特点，运用欧姆定律分析滑片移动后电表示数的变化情况，根据电功率公式分析总功率的变化情况．
11.【答案】
B,C
【解答】解：由图知，两电阻并联，电流表A1测通过R1的电流，电流表A2测总电流，电压表测电源电压，
A、因电源电压不变，所以，当滑片移动时，电压表示数不变，A不符合题意；
B、当滑动变阻器滑片从中点向右移动时，变阻器连入电路中的电阻变大，由欧姆定律可知，通过变阻器的电流变小；
根据并联电路各支路互不影响，通过R1的电流不变，即电流表A1示数不变；
由并联电路电流的规律可知，总电流变小，即A2示数变小；
由电压表示数不变、A2示数变小可知，电压表V的示数与电流表A2示数之比变大，B符合题意；
C、电源电压不变、总电流变小，根据P＝UI可知，整个电路消耗的电功率变小，C符合题意；
D、因变阻器两端电压不变（等于电源电压）、通过变阻器的电流变小，所以根据P＝UI可知，滑动变阻器消耗的电功率变小，D不符合题意。
故答案为：BC
【分析】根据图像判断电路的连接方式，当滑动变阻器电阻变大时，电路中的电流减小，整个电路中电功率减小。
12.【答案】
A,C,D
【解答】解：
A、当开关闭合时，R0短路，电压表测电源电压，设此时示数为U1
，
当开关断开时，R0与RX串联，电压表测RX的电压，设此时示数为U2
，
则此时R0两端的电压为U1﹣U2
．
根据串联电路电流处处相等可列出等式：
=
，推导得出RX=?
，故此电路可以测出RX阻值．
B、当开关闭合时，RX被短路，电压表测电源电压，当开关断开时，RX与R0串联，电压表仍测电源电压，无法推导出通过RX的电流，故此电路不能测出RX阻值．
C、当开关掷到1档时，只有RX接入电路，电压表示数等于电源电压，设此时示数为U1
，
当开关掷到2档时，RX与R0串联，电压表测RX的电压，设此时示数为U2
，
则此时R0两端电压为U1﹣U2
．
根据串联电路电流处处相等可列出等式：
=
，推导得出RX=
，故此电路可以测出RX阻值．D、当开关掷到1档时，只有R0接入电路，电压表示数等于电源电压，设此时示数为U1
，
当开关掷到2档时，RX与R0串联，电压表测R0的电压，设此时示数为U2
，
则此时RX两端电压为U1﹣U2
．
根据串联电路电流处处相等可列出等式：
=
，推导得出RX=
，故此电路可以测出RX阻值．
故选A、C、D．
【分析】本题各选项的共同特征都最缺少电流表，利用已知阻值的R0和开关的控制，推导出通过RX中的电流，是分析的关键．
13.【答案】
C,D
【解答】解：由图示电路图可知，滑动变阻器与灯泡并联，电压表与电源并联，测电源电压，A1测干路电流，A2测流过滑动变阻器的电流；
A、滑片P向下滑动时，电源电压不变，电压表示数不变，滑动变阻器接入电路的阻值变大，通过滑动变阻器的电流变小，电流表A2示数变小，故A错误；
B、滑片移动时，灯泡两端电压不变，通过灯泡的电流不变，灯泡实际功率不变，灯泡两端不变，由A可知，通过滑动变阻器的电流变小，干路电流变小，电流表A1示数变小，故B错误；
C、滑片向下移动，滑动变阻器接入电路的阻值变大，电压表示数与电流表A2示数比值等于滑动变阻器阻值，由于滑动变阻器阻值变大，因此电压表与电流表A2示数比值变大，故C正确；
D、滑片移动时，通过灯泡的电流不变，电流表A1示数与电流表A2示数的差值等于通过灯泡的电流，因此电流表A1示数与电流表A2示数的差值不变，故D正确；
故选CD．
【分析】分析清楚电路结构，根据滑片移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用并联电路特点与欧姆定律分析答题．
14.【答案】
BC
【解答】解：A、滑片由b端向a端移动滑动变阻器接入电路的电阻变小，根据串联电路电压规律结合欧姆定律可知定值电阻两端的电压变大，所以A错误；
B、电压表示数与电流表示数的比值是定值电阻的阻值，导体的电阻不会改变，故B正确．
C、当滑片移到中点时，滑动变阻器接入电路的电阻为10Ω，根据串联电路电压规律结合欧姆定律可知定值电阻两端的电压为电源电压的一半，电压表示数为3V，故C正确．
D、当滑片移到a端时，滑动变阻器接入电路的电阻为0，根据欧姆定律可知I=
，电流表示数为0.6A，所以D错误．
故选BC．
【分析】分析电路图可知滑动变阻器和定值电阻串联在电路中，电压表测定值电阻的电压，考虑滑动变阻器接入电路电阻的变化根据欧姆定律可知电压表和电流表示数的变化．
15.【答案】
A,C
【解答】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；
当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小，由I＝
可知，电路中的电流变大，即电流表的示数变大；A符合题意，B不符合题意；
根据U＝IR可知，定值电阻两端的电压变大，即电压表的示数变大，C符合题意，D不符合题意。
故答案为：AC
【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路电流的变化和定值两端的电压变化.
三、填空题
16.【答案】
S2；S1、S3；电源短路
【解答】解：要使L1、L2串联，电流从正极出发，需经过L2、S2、L1回到电源的负极，因此需闭合S2；
要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2另一路经过L1
，
然后两路汇合共同经过S3
，
回到电源负极，因此需闭合S1、S3；
若同时闭合开关S1、S2时，电流从正极出发，经S1、S2直接回到负极，造成电源短路．
故答案为：S2；S1、S3；电源短路．
【分析】根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；
要使灯泡串联，则电流只有一条路径，从正极出发依次通过两灯泡，最后回到负极；
如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．
17.【答案】不变；增大；不变；不变
【解答】解：由图可知，电阻R1和变阻器R2串联，电流表测量电路中的电流，电压表V1测量R1两端的电压，电压表V2测量变阻器R2两端的电压；
当滑动变阻器的滑动片P向右移动时，变阻器接入电路的电阻增大，总电阻增大，电路中的总电流减小，即电流表A的示数变小；
根据U1=IR1可知R1的电压变小，即电压表V1的示数变小；
由于电源电压不变，则根据U2=U﹣U1可知，电压表V2示数变大；
根据I=
可得
=R1
，
由于R1是定值电阻，所以
的值不变；
同理可得
=R2
，
由于变阻器接入电路的电阻增大，所以
的值增大；
由于U1=IR1
，
则电压表V1示数的变化量：
△U1=U1′﹣U1=I′R1﹣IR1=（I′﹣I）R1=△IR1
，
所以，
=R1
，
由于R1是定值电阻，所以
不变；
由于U2=U﹣U1=U﹣IR1
，
则电压表V2示数的变化量：
△U2=U2′﹣U2=（U﹣I′R1）﹣（U﹣IR1）=（I﹣I′）R1=﹣△IR1
，
所以，
=﹣R1
，
由于R1是定值电阻，所以
不变．
故答案为：不变；增大；不变；不变．
【分析】电阻R1和变阻器R2串联，电流表测量电路中的电流，电压表V1测量R1两端的电压，电压表V2测量变阻器R2两端的电压；当滑动变阻器的滑动片P向右移动时，变阻器接入电路的电阻增大，总电阻增大，电路中的总电流减小，由欧姆定律分析并联部分两端电压的变化和路端电压的变化，再判断R2两端电压的变化，综合分析出两电压表变化量的大小．
18.【答案】电压；减小；减小
【解答】解：
由图可知，油量表并联在
两端，所以油量表是由电压表改装而成的；
当油箱中的油面下降时，浮标下移，在杠杆的作用下滑片下移，
接入电路中的电阻减小，电路中的总电阻减小，由
可知，电路中的电流增大，
由
可知，R0两端的电压增大，
因串联电路中总电压等于各分电压之和，
所以，
两端的电压减小，即油量表（电压表）的示数减小。
故答案为：
(1).
电压???
(2).
减小???
(3).
减小
【分析】电压表与用电器并联使用，当电阻改变时，电路中的电流和分压也有相应改变.
19.【答案】各串联电阻之和；R=R1+R2+…；处处相等；I=I1=I2=…；各部分电路两端电压之和；U=U1+U2+…
【解答】解：串联电路处处电流相等，其数学表达式为：I=I1=I2=…
串联电路两端的电压等于各部分电压之和，其数学表达式为：U=U1+U2+…
用电流和电阻表示电压为：IR=I1R1+I2R2+…
因为串联电路处处电流相等，所以电阻表达式可写为：R=R1+R2+…
故答案为：各串联电阻之和，R=R1+R2+…，处处相等，I=I1=I2=…，各部分电路两端电压之和，U=U1+U2+…
【分析】根据串联电路的电流的规律和串联电路的电压规律推导电路中电阻的关系．
20.【答案】减小；增加；会；11000
【解答】解：（1）由题意可知，在特别潮湿的地方，因人体表皮电阻减小，根据欧姆定律I=，
在一定电压下，电阻减小，电流会增大，人触电死亡的危险会增加．
（2）假如有人在如图所示的电路C点处不慎触电时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不等．当漏电保护器检测到通过图中A、B两处的电流不相等时，会迅速切断电路，从而起到保护作用．
（3）根据欧姆定律I=，
由题意可知，通常情况下，通过人体的电流不能超过20mA，
因此，假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为：R===11000Ω．
故答案为：（1）减小；增加；（2）会；（3）11000．
【分析】根据材料中的信息，结合对触电的特点、漏电保护器的原理和欧姆定律的理解，可对题干中的问题做出解答．
21.【答案】
2:1
【解答】根据电路图，R1和R2并联，电流表A1测量干路电流，A2测量R2的电流，电流表示数之比为3:2，则R2的电流为总电流的三分之二，R1的电流为总电流的三分之一，则，
在并联电路中电压相等，电流比与电阻成反比，则电阻之比为。
故答案为：2:1.
【分析】并联电路中干路电流等于各支路电流之和，利用干路电流和支路电流计算另一支路电流，在电压相等时，电流比等于电阻的反比。
四、实验探究题
22.【答案】
（1）最右端
（2）左；0.28；10
（3）cd；②④
【解答】（1）在做电学实验时，为了保证用电安全，在闭合开关前，应让电路中的电阻处于最大值状态，所以变阻器的滑片应在最右端；
（2）闭合开关后，应向左移动滑片，由图示可知，电流表所用量程为0--0.6A，其示数为0.28A，所以小灯泡的电阻为R=U/I=2.80V/0.28A=10Ω；（3）小丽分析表中现象，判断出cd之间某处断路，用导线检查断路位置，步骤②④是不必要的，因为根据②④的实验现象无法判断出电路断路位置.
故答案为：（1）最右端；（2）左；0.28；10；（3）cd；②④.
【分析】（1）在闭合开关前，应让电路中的电阻处于最大值状态，所以变阻器的滑片应在最右端；
（2）根据电流表的示数为0.28A，求出小灯泡的电阻为；
（3）步骤②④是不必要的，根据②④的实验现象无法判断出电路断路位置.
五、综合题
23.【答案】
（1）12
（2）解：闭合开关S1、S2和S3时，R1与R2并联，R3短路，
并联电路各支路电压与总电压相等，则U1=U2=U=6V，
此时小灯泡正常工作，则通过小灯泡的电流：I2=I额=
=
=0.5A，
电路中的总电流：I=
=
=1.5A，
由并联电路的电流特点可知，通过R1电流：I1=I﹣I2=1.5A﹣5A=1.0A，
R1的阻值：R1=
=
=6Ω（3）在不损坏各元件的情况下，只闭合开关S1时，R1消耗的最大功率为P1；只闭合开关S2时，R2消耗的最小功率为P2
，
请求P1：P2的值．
解：只闭合开关S1时，R1与R3串联，电压表测R3两端的电压，电流表测电路中的电流，
由图可知，当P向左移动时，其接入电路的电阻变小，电压表示数变小，电流变大，当电流表示数最大为I大=0.6A时，此时R1消耗的电功率最大，
R1消耗的最大电功率：P1=I大2R1=（0.6A）2×6Ω=2.16W，
只闭合开关S2时，灯泡R2与R3串联，电压表测R3两端的电压，电流表测电路中的电流，当P向右移动时，其接入电路的电阻变大，电压表示数变大，电流变小，当电压表示数最大为U大=3V时，此时R2两端电压最小，则R2消耗的电功率最小，
R2两端的最小电压：U小=U﹣U大=6V﹣3V=3V，
通过灯泡的电流即电路中的电流：I小=I2=
=
=0.25A，
此时R2消耗的最小电功率：P2=U小I小=3V×0.25A=0.75W，
所以，
=
=
【解答】解：（1）由P=
可得，灯泡的电阻：R灯=
=
=12Ω；
【分析】（1）根据灯泡铭牌，由R=
计算小灯泡的电阻；（2）闭合开关S1、S2和S3时，分析电路连接，由I=
求出干路电流，根据并联电路的特点求出通过R1的电流与R1两端电压，由R=
计算电阻；（3）只闭合开关S1时，R1与R3串联，电压表测R3两端的电压，电流表测电路中的电流，根据串联电路的电压特点和欧姆定律求出电路中的电流为0.6A时电压表的示数，然后与电压表的量程相比较确定电路中的电流，根据P=UI求出R1的最大功率；只闭合开关S2时，灯泡与R3串联，电压表测R3两端的电压，电流表测电路中的电流，当电压表的示数为3V时，电路中的电流最小，灯泡消耗的电功率最小，根据串联电路的电压特点求出R2两端的电压，根据P=
求出最小功率，进一步得出答案．
24.【答案】
（1）解：如图所示
（2）连接电路时，开关没断开；变阻器接入电路中的电阻不是最大
（3）C
（4）电压表接在了滑动变阻器两端
【解答】解：（1）原电路中，电压表测电源电压，是错误的；电压表应测灯的电压，应将连接电压表“3”接线柱与变阻器右下接线柱的连线去掉，将电压表“3”接线柱与灯的右接线柱连接起来，如下所示：
;（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光，说明连接电路时，开关没断开；很快熄灭，说明电路中电流过大，将灯损坏，是因为变阻器接入电路中的电阻不是最大；（3）丙组同学闭合开关后，但电流表有示数，说明电路为通路，发现小灯泡不亮，可能是因为电路中的电流太小的原因，所以，应移动滑动变阻器滑片，观察小灯泡是否发光．选C；（4）当变阻器连入电路中的电阻变小时，电路的总电阻变小，根据欧姆定律，电流变大；变阻器连入电路中的电阻变小，根据分压原理，变阻器分得的电压变小，由串联电路的电压规律可知，灯两端的电压变大；
由题知，移动滑动变阻器的过程中发现，电流表示数变大时，电压表示数反而减小，
故可判断是电压表接在了滑动变阻器两端．
故答案为：（1）如上图所示；（2）①连接电路时，开关没断开；②变阻器接入电路中的电阻不是最大．（3）C；（4）电压表接在了滑动变阻器两端．
【分析】（1）测灯的电阻时，根据欧姆定律，要测出灯的电压，分析实物图连接中的错误，并改正；（2）连接完最后一根导线，灯泡立即发出明亮耀眼的光，说明连接完最后一根导线，电路立即接通且电路电阻阻值很小，可从连接电路的注意事项入手分析原因；（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数，说明电路是通路，不用更换灯泡，也不用检查电路是否断路，可能是连入电阻太大，电路中电流太小所致，分析电阻过大的原因，然后进行下一步操作；（4）电路中两个电阻串联，当滑片移动时，根据欧姆定律，由分压规律结合串联电路电压的规律，确定电压表的连接．
