九年级全一册（北师大版)-第十一章简单电路同步练习(含答案)

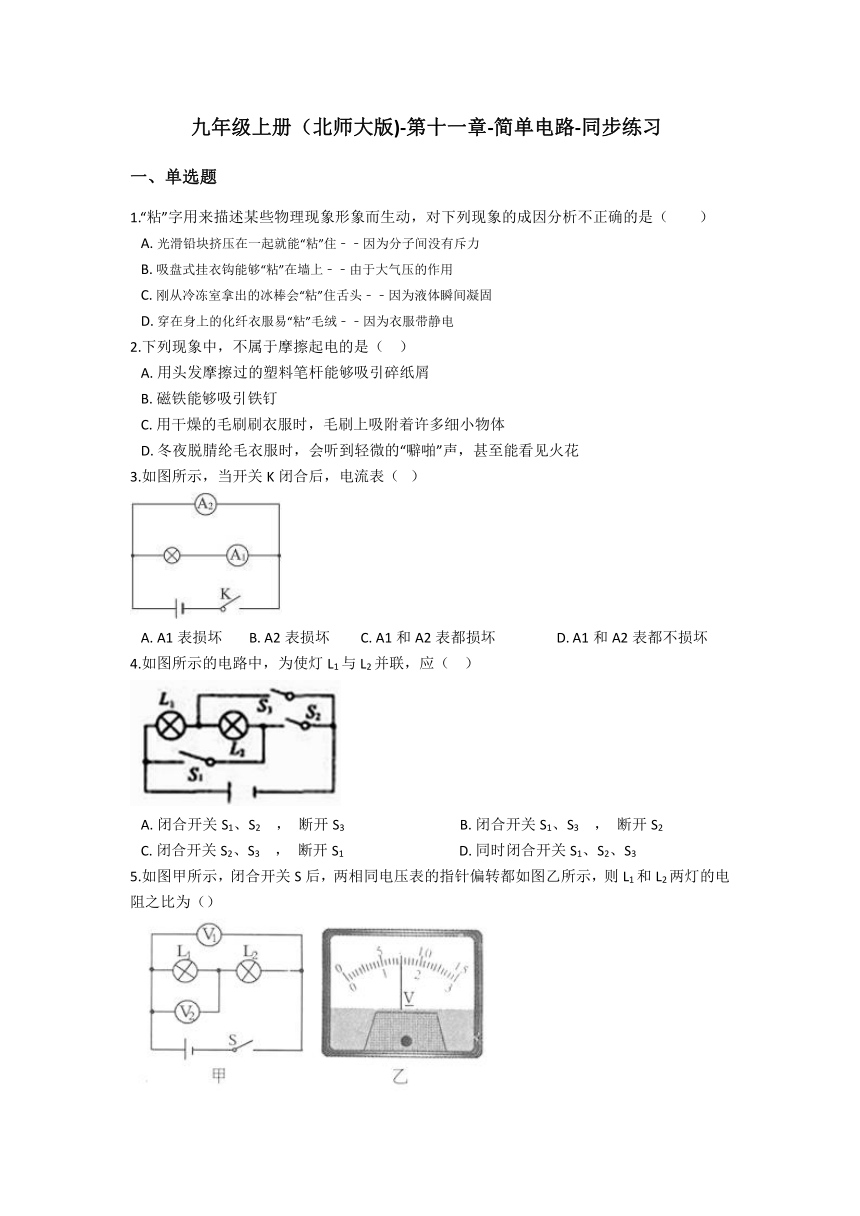

九年级上册（北师大版)-第十一章-简单电路-同步练习
一、单选题
1.“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析不正确的是（　　）
A.?光滑铅块挤压在一起就能“粘”住﹣﹣因为分子间没有斥力
B.?吸盘式挂衣钩能够“粘”在墙上﹣﹣由于大气压的作用
C.?刚从冷冻室拿出的冰棒会“粘”住舌头﹣﹣因为液体瞬间凝固
D.?穿在身上的化纤衣服易“粘”毛绒﹣﹣因为衣服带静电
2.下列现象中，不属于摩擦起电的是（??
）
A.?用头发摩擦过的塑料笔杆能够吸引碎纸屑
B.?磁铁能够吸引铁钉
C.?用干燥的毛刷刷衣服时，毛刷上吸附着许多细小物体
D.?冬夜脱腈纶毛衣服时，会听到轻微的“噼啪”声，甚至能看见火花
3.如图所示，当开关K闭合后，电流表（???）
A.?A1表损坏???????B.?A2表损坏
C.?A1和A2表都损坏?????????????????D.?A1和A2表都不损坏
4.如图所示的电路中，为使灯L1与L2并联，应（??
）
A.?闭合开关S1、S2
，
断开S3?????????????????????????????????B.?闭合开关S1、S3
，
断开S2
C.?闭合开关S2、S3
，
断开S1?????????????????????????????????D.?同时闭合开关S1、S2、S3
5.如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为（）

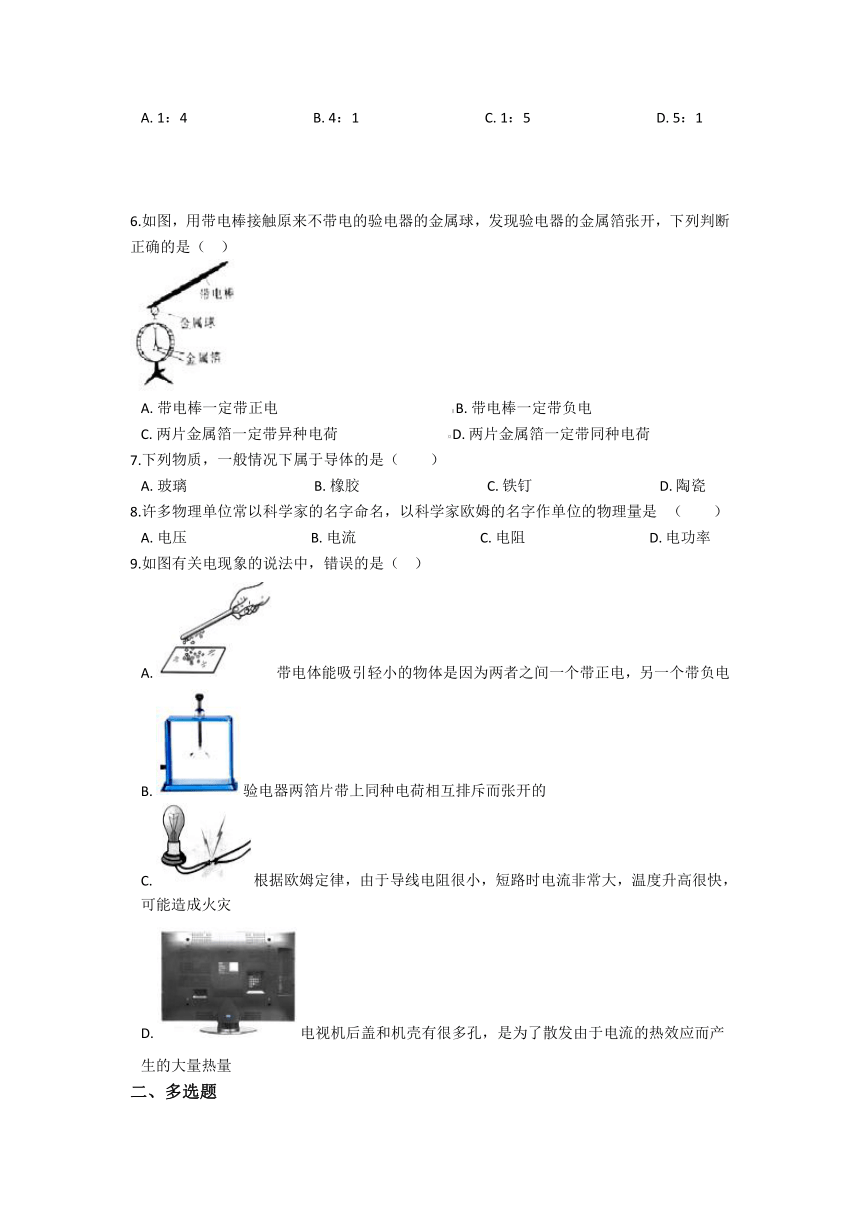

A.?1：4????????????????????????????????????B.?4：1????????????????????????????????????C.?1：5????????????????????????????????????D.?5：1
6.如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（??
）
A.?带电棒一定带正电????????????????????????????????????????????
??B.?带电棒一定带负电
C.?两片金属箔一定带异种电荷????????????????????????????????D.?两片金属箔一定带同种电荷
7.下列物质，一般情况下属于导体的是（　　）
A.?玻璃?????????????????????????????????????B.?橡胶?????????????????????????????????????C.?铁钉?????????????????????????????????????D.?陶瓷
8.许多物理单位常以科学家的名字命名，以科学家欧姆的名字作单位的物理量是???（　　）
A.?电压????????????????????????????????????B.?电流????????????????????????????????????C.?电阻????????????????????????????????????D.?电功率
9.如图有关电现象的说法中，错误的是（??
）
A.?带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电
B.?验电器两箔片带上同种电荷相互排斥而张开的
C.?根据欧姆定律，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾
D.?电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量
二、多选题

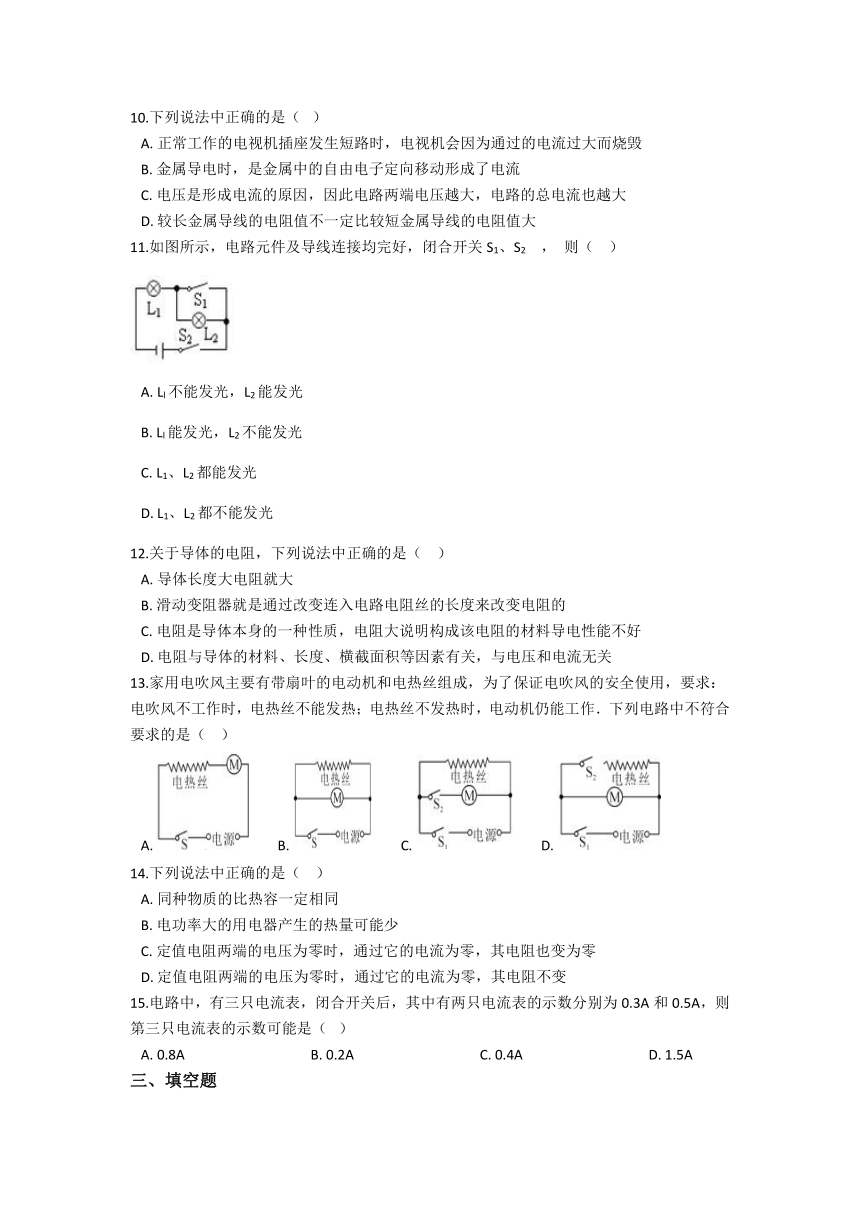

10.下列说法中正确的是（?
）
A.?正常工作的电视机插座发生短路时，电视机会因为通过的电流过大而烧毁
B.?金属导电时，是金属中的自由电子定向移动形成了电流
C.?电压是形成电流的原因，因此电路两端电压越大，电路的总电流也越大
D.?较长金属导线的电阻值不一定比较短金属导线的电阻值大
11.如图所示，电路元件及导线连接均完好，闭合开关S1、S2
，
则（??
）
A.?Ll不能发光，L2能发光??????
B.?Ll能发光，L2不能发光??????
C.?L1、L2都能发光??????
D.?L1、L2都不能发光
12.关于导体的电阻，下列说法中正确的是（??
）
A.?导体长度大电阻就大
B.?滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的
C.?电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好
D.?电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关
13.家用电吹风主要有带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中不符合要求的是（??
）
A.?????????B.?????????C.?????????D.?
14.下列说法中正确的是（??
）
A.?同种物质的比热容一定相同
B.?电功率大的用电器产生的热量可能少
C.?定值电阻两端的电压为零时，通过它的电流为零，其电阻也变为零
D.?定值电阻两端的电压为零时，通过它的电流为零，其电阻不变
15.电路中，有三只电流表，闭合开关后，其中有两只电流表的示数分别为0.3A和0.5A，则第三只电流表的示数可能是（?
）
A.?0.8A????????????????????????????????????B.?0.2A????????????????????????????????????C.?0.4A????????????????????????????????????D.?1.5A
三、填空题

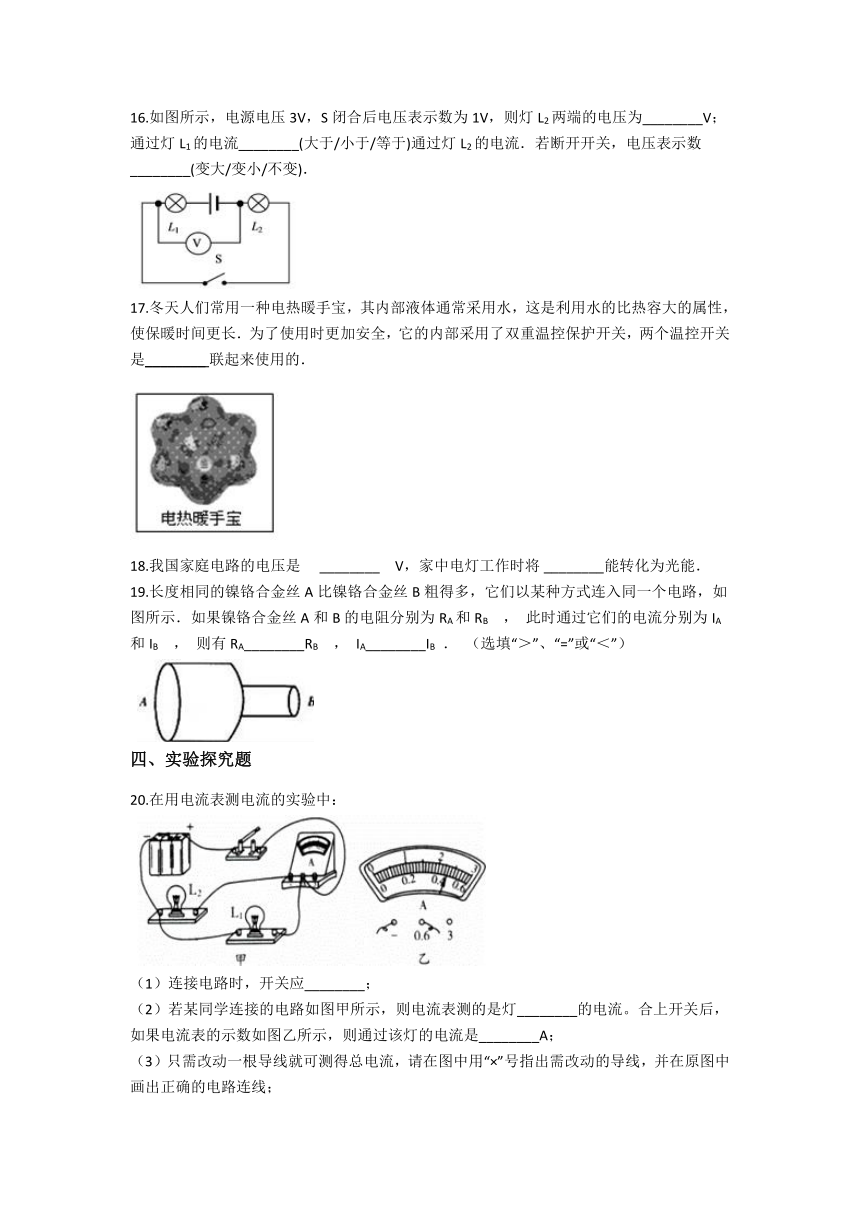

16.如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L2两端的电压为________V；通过灯L1的电流________(大于/小于/等于)通过灯L2的电流．若断开开关，电压表示数________(变大/变小/不变)．
17.冬天人们常用一种电热暖手宝，其内部液体通常采用水，这是利用水的比热容大的属性，使保暖时间更长．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是________?联起来使用的．
18.我国家庭电路的电压是　?________　V，家中电灯工作时将?________能转化为光能．
19.长度相同的镍铬合金丝A比镍铬合金丝B粗得多，它们以某种方式连入同一个电路，如图所示．如果镍铬合金丝A和B的电阻分别为RA和RB
，
此时通过它们的电流分别为IA和IB
，
则有RA________RB
，
IA________IB
．
（选填“＞”、“=”或“＜”）
四、实验探究题
20.在用电流表测电流的实验中：
（1）连接电路时，开关应________；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯________的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________A；
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；

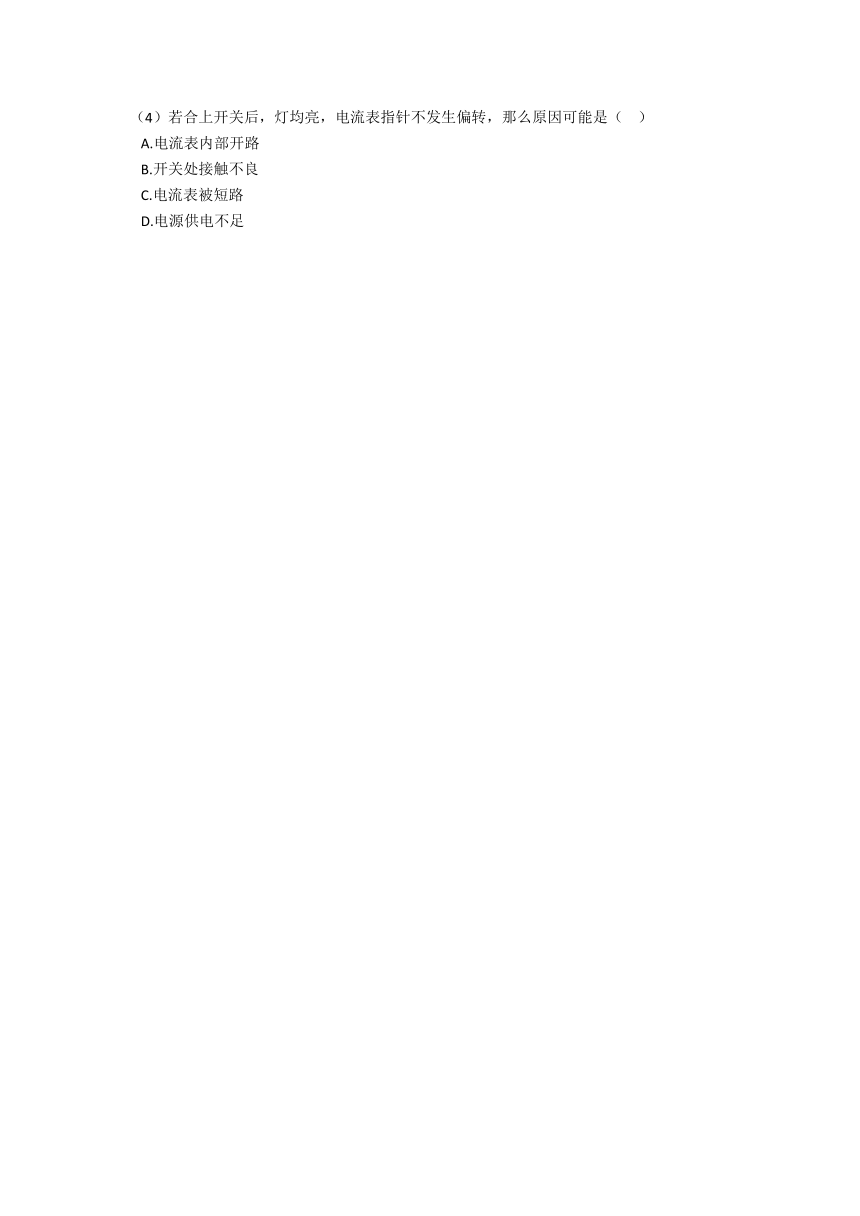

（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是（??
）
A.电流表内部开路
B.开关处接触不良
C.电流表被短路
D.电源供电不足
答案
一、单选题
1.【答案】
A
【解析】【解答】解：A、光滑铅块压在一起就能“粘”住﹣﹣因为分子间有引力，但分子间也有斥力，故A叙述错误；
B、吸盘式挂衣钩能够“粘”在墙上﹣﹣由于大气压的作用，故B叙述正确；
C、刚从冷冻室拿出的冰棒会“粘”住，是因为舌头上的水分遇到比较冷的冰棍凝固形成的，液态变为固态的现象叫凝固，故C叙述正确；
D、穿着的化纤衣服“粘”毛绒﹣﹣因为衣服摩擦起电后带静电，会吸引轻小物体，故D叙述正确．
故选A．
【分析】（1）分子之间存在着引力和斥力；
（2）我们周围存在大气压；
（3）冰变为水是熔化；水变为冰是凝固；
（4）根据摩擦起电现象和带电物体的性质分析．
2.【答案】B
【解析】【解答】解：A、用头发摩擦过的塑料笔杆带电，所以能吸引轻小的物体，属于摩擦起电，不符合题意；
B、磁铁具有磁性，可以吸引铁钴镍等物质，能把铁钉吸引起来，不属于摩擦起电，符合题意．
C、用干燥的毛刷刷毛料衣服时，毛刷带有电能吸引轻小物体，属于摩擦起电，不符合题意．
D、冬夜脱腈纶毛衣服时，会听到轻微的“噼啪”声，甚至能看见火花，是因为毛衣和衬衣之间相互摩擦带电，两者带有异种电荷，放电产生的劈叭声，属于摩擦起电，不符合题意；
故选B．
【分析】两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电．
3.【答案】
B
【解析】【分析】当电路发生电源短路时，会造成电源和电流表都损坏，分析电路图，根据电流表的位置可知电流表是否被烧坏．
【解答】根据电路图可知，开关K闭合后，电流表A2将电源的正负极相连，因此电流表A2将被损坏，电流表A1不会被损坏．
故选B．
【点评】考查了电流表的使用方法、电路的状态以及短路的危害，学生应熟练掌握．
4.【答案】
B
【解析】【解答】电流从电源正极出发，只有闭合开关S1
，
才能使电流出现分路，分别流经灯泡L1与L2
，
但需要断开S2
，
才能使电流流经灯泡L1与L2后汇合在一起，最后闭合开关S3
，
电流回到电源的负极，即应该是闭合开关S1、S3
，
断开S2；
故答案为：B．
【分析】结合并联电路的特点解答即可.
5.【答案】
A
【解析】【解答】由图可知，亮灯串联，电压表的示数分别问7.5V,1.5V；所以灯泡1两端的电压为1.5V，灯泡2两端的电压为6V，根据串联电路电压特点知1和2的电阻比就等于电压之比，为1:4。
故选：A
6.【答案】
D
【解析】【解答】解：用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷．但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷．故只有选项D说法正确．
故选D．
【分析】解决此题要知道，验电器的工作原理是同种电荷相互排斥．在已知带电棒电生的情况下，可判断金属箔上的电性．
7.【答案】
C
【解析】【解答】（1)玻璃、橡胶、陶瓷不容易导电，是绝缘体．（2)铁钉容易导电，是导体．故选C．
【分析】①常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．
②常见的绝缘体包括：塑料、橡胶、陶瓷、空气、玻璃等．
③导体和绝缘体之间没有明显的界线，在条件变化时，是可以相互转化的
容易导电的物体是导体，不容易导电的物体是绝缘体，根据导体和绝缘体的定义进行判断．
8.【答案】
C
【解析】为了纪念欧姆在物理学，尤其是电学方面的贡献，以他的名字命名了电阻的单位．
故选C．
9.【答案】
A
【解析】【解答】解：A、带电体具有能吸引轻小物体的性质，不一定是因为两者之间一个带正电，另一个带负电，故A错误；
B、验电器的两箔片能够张开是因为同种电荷互相排斥，故B正确；
C、根据欧姆定律I=
，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾，故C正确；
D、电流通过导体时会发热，电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量，故D正确．
故选A．
【分析】①带电体可以吸引轻小物体，带异种电荷的物体也可以相互吸引；②电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；③根据欧姆定律I=
可做出分析与判断；④电热有时会对电路和用电器造成危害，应及时使其散失．
二、多选题
10.【答案】
B,D
【解析】【解答】A．正常工作的电视机插座发生短路时，会造成电路电流过大，容易引起火灾，烧毁电源。电视机通过的电流不会过大，A不符合题意。
B．电荷的定向移动形成电流。金属导电时，是金属中的自由电子定向移动形成了电流，B符合题意。
C．电压是形成电流的原因，根据欧姆定律
，通过导体的电流与导体两端的电压和导体的电阻有关，因此电路两端电压越大，电路的总电流不一定也越大。C不符合题意。
D．导体的电阻是导体本身的一种性质，电阻的大小不仅与导体的长度有关，还与导体的材料、横截面积有关，D符合题意。
故答案为：BD。
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
金属导电时，是金属中的自由电子定向移动形成了电流.
电阻的大小不仅与导体的长度有关，还与导体的材料、横截面积有关.
11.【答案】B
【解析】【解答】闭合开关S1、S2
，
L1通路，L2都短路，所以，Ll能发光，L2不能发光。
故答案为：B
【分析】本题考查学生分析电路的能力。串联：把电路元件逐个顺次连接起来的电路，叫串联。（电路中任意一处断开，电路中都没有电流通过）。
并联：把电路元件并列地连接起来的电路，叫并联。（并联电路中各个支路是互不影响的）。
12.【答案】BD
【解析】【解答】解：
A、电阻与导体的材料、长度、横截面积等因素有关，导体长度大电阻不一定就大，故A错误；
B、滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的，故B正确；
C、电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积等因素有关，电阻大不能说明构成该电阻的材料导电性能不好，故C错误；
D、电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关，故D正确．
故选BD．
【分析】电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关．滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的．
13.【答案】
A,B,C
【解析】【解答】解：A、电热丝和电动机串联，而电动机不能够独立工作，A不合要求；
B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作，B不合要求；
C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；C不合要求；
D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，D符合要求．
故答案为：ABC
【分析】根据已知电路分析出符合要求的电路即可.
14.【答案】
B,D
【解析】【解答】A、比热容与物质的状态有关，同种物质状态不同，比热容不同．此选项错误，不符合题意；
B、由公式Q=W=Pt知，用电器产生热量的多少与功率和通电时间都有关系，电功率大，时间不确定，产生的热量不能确定．此选项正确，符合题意；
C、定值电阻两端的电压为零时，通过它的电流为零，但电阻仍然存在．此选项错误，不符合题意；
D、定值电阻两端的电压为零时，通过它的电流为零，但电阻仍然存在．此选项正确，符合题意．
故答案为：BD．
【分析】①比热容是物质本身的一种特性，与物质的种类和状态有关；
②用电器产生的热量与用电器的功率和通电时间成正比；
③电阻是导体本身的一种属性，决定于导体的材料、长度、横截面积和温度，与两端电压和通过的电流无关；
15.【答案】
A,B
【解析】【分析】如果第三个电流表在干路中，则电流表示数为0.3A+0.5A=0.8A；
如果第三个电流表在支路中，则电流表的示数为0.5A﹣0.3A=0.2A．
故选AB．
三、填空题
16.【答案】
1；等于；变大
【解析】【解答】(1)由电路图可知：灯L1与L2串联,电压表测灯L2两端的电压；(2)由于电压表测灯L2两端电压,S闭合时电压表示数是1V,则灯L2两端的电压U2＝1V;灯L1与L2串联，根据串联电路的电流特点知，流过它们的电流相等；由于断开开关S，电压表测电源两端电压，示数为3V，所以断开开关后，电压表示数变大。
故答案为：1；等于；变大.
【分析】分析清楚电路结构、明确各电路元件的连接方式，结合串联电路的特点分析解答即可.
17.【答案】串
【解析】【解答】解：电热暖手宝采用双重温控保护开关，两个开关相互影响的，只有同时闭合才行，故应该是串联．
故答案为：串．
【分析】为了更安全，电热暖手宝采用双重温控保护开关，只要有一处温度过高就自动切断电路，两个开关应该是串联．
18.【答案】220；电
【解析】【解答】解：我国家庭电路电压是220V．
电灯工作时，电能转化为光能和内能等．
故答案为：220；电
【分析】我国家庭电路电压是220V．灯泡工作时，是电能转化为光能和内能的过程．
19.【答案】
＜；=
【解析】【解答】解：由图知，A、B串联，所以电流相等；
由题意知，AB材料和长度相同，A的横截面积大，电阻更小．
故答案为：＜；=．
【分析】串联电路中电流处处相等.
决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.
?四、实验探究题
20.【答案】
（1）断开
（2）L2；0.46
（3）
（4）C
【解析】【解答】（1）为了保护电路，连接电路时，开关应断开；（2）由电路图可知，电流表与灯L2串联，测L2的电流；由图乙所示电流表可知，其量程为0～0.6A，分度值是0.02A，示数为0.46A；（3）把电流表串联接入干路，可测干路电流，即将L1连接电流表的连线，改接到电流表的负接线柱即可，如图所示：
；（4）闭合开关后，灯均亮，则电路为通路；
A、如果电流表内部开路，电路开路，没有电流流过灯泡，灯泡不亮，A不符合题意；
B、开关处接触不良，电路开路，没有电流流过灯泡，灯泡不亮，B不符合题意；
C、电流表被短路，电路仍是通路，电流表指针不偏转，但灯泡发光，C符合题意；
D、电源供电不足，灯泡不发光或发光暗，且电流表指针会有一定偏转，D不符合题意。
故答案为：C。
【分析】（1）为了安全，连接电路时开关要断开；
（2）电流表要和测量的用电器串联，根据电流表的量程和指针位置读数；
（3）测量干路电流时，电流表要串联在干路上，使各支路的电流都经过电流表；
（4）当灯泡发光，说明电路中有电流，电流表无示数，说明电流表短路。
