2020年人教版九年级物理全一册17.2欧姆定律（含答案）

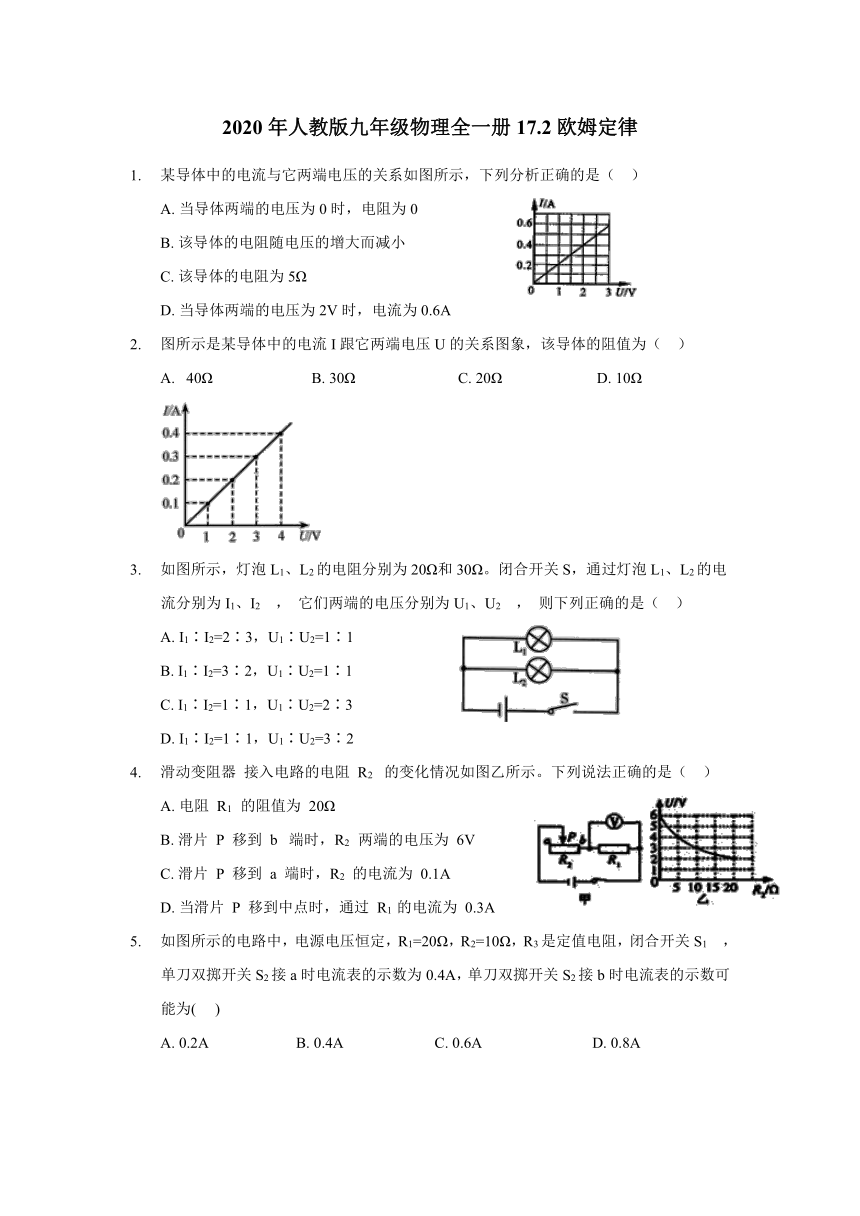

2020年人教版九年级物理全一册17.2欧姆定律
某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（??
）
A.?当导体两端的电压为0时，电阻为0?????????????????????
B.?该导体的电阻随电压的增大而减小
C.?该导体的电阻为5Ω?????????????????????????????????????????????
D.?当导体两端的电压为2V时，电流为0.6A
图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（??
）
?40Ω??????????????????????????B.?30Ω???????????????????????????C.?20Ω?????????????????????????D.?10Ω
如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω。闭合开关S，通过灯泡L1、L2的电流分别为I1、I2
，
它们两端的电压分别为U1、U2
，
则下列正确的是（??
）
A.?I1∶I2=2∶3，U1∶U2=1∶1????????????????????????????????
B.?I1∶I2=3∶2，U1∶U2=1∶1
C.?I1∶I2=1∶1，U1∶U2=2∶3????????????????????????????????
D.?I1∶I2=1∶1，U1∶U2=3∶2
滑动变阻器
接入电路的电阻
R2?
的变化情况如图乙所示。下列说法正确的是（
??）
A.?电阻
R1
?的阻值为
20Ω???????????????????????????????????????
B.?滑片
P
移到
b?
端时，R2
?两端的电压为
6V
C.?滑片
P
移到
a
端时，R2
的电流为
0.1A??????????????
D.?当滑片
P
移到中点时，通过
R1
的电流为
0.3A
如图所示的电路中，电源电压恒定，R1=20Ω，R2=10Ω，R3是定值电阻，闭合开关S1
，
单刀双掷开关S2接a时电流表的示数为0.4A，单刀双掷开关S2接b时电流表的示数可能为(???
)
A.?0.2A???????????????????????B.?0.4A????????????????????????C.?0.6A?????????????????????????????D.?0.8A

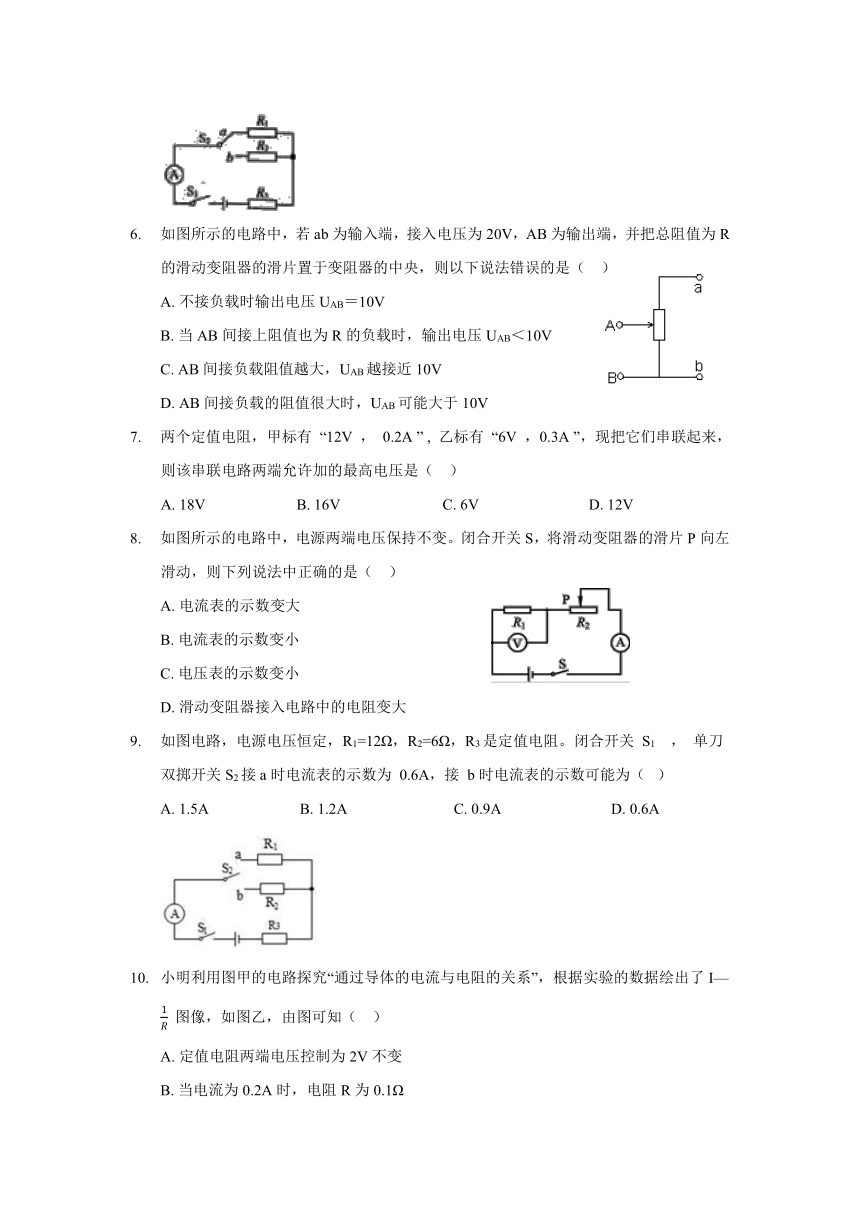

如图所示的电路中，若ab为输入端，接入电压为20V，AB为输出端，并把总阻值为R的滑动变阻器的滑片置于变阻器的中央，则以下说法错误的是（??
）
A.?不接负载时输出电压UAB＝10V?????????????????
B.?当AB间接上阻值也为R的负载时，输出电压UAB＜10V
C.?AB间接负载阻值越大，UAB越接近10V?????
D.?AB间接负载的阻值很大时，UAB可能大于10V
两个定值电阻，甲标有
“12V
，
0.2A
”
,
乙标有
“6V
，0.3A
”，现把它们串联起来，则该串联电路两端允许加的最高电压是（
??）
A.?18V????????????????????????B.?16V???????????????????????????C.?6V?????????????????????????????D.?12V
如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是（??
）
A.?电流表的示数变大
B.?电流表的示数变小
C.?电压表的示数变小
D.?滑动变阻器接入电路中的电阻变大
如图电路，电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。闭合开关
S1
，
单刀双掷开关S2接a时电流表的示数为
0.6A，接
b时电流表的示数可能为（?
）
A.?1.5A????????????????????????B.?1.2A????????????????????????????C.?0.9A?????????????????????????????D.?0.6A
小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—
图像，如图乙，由图可知（??
）
A.?定值电阻两端电压控制为2V不变
B.?当电流为0.2A时，电阻R为0.1Ω

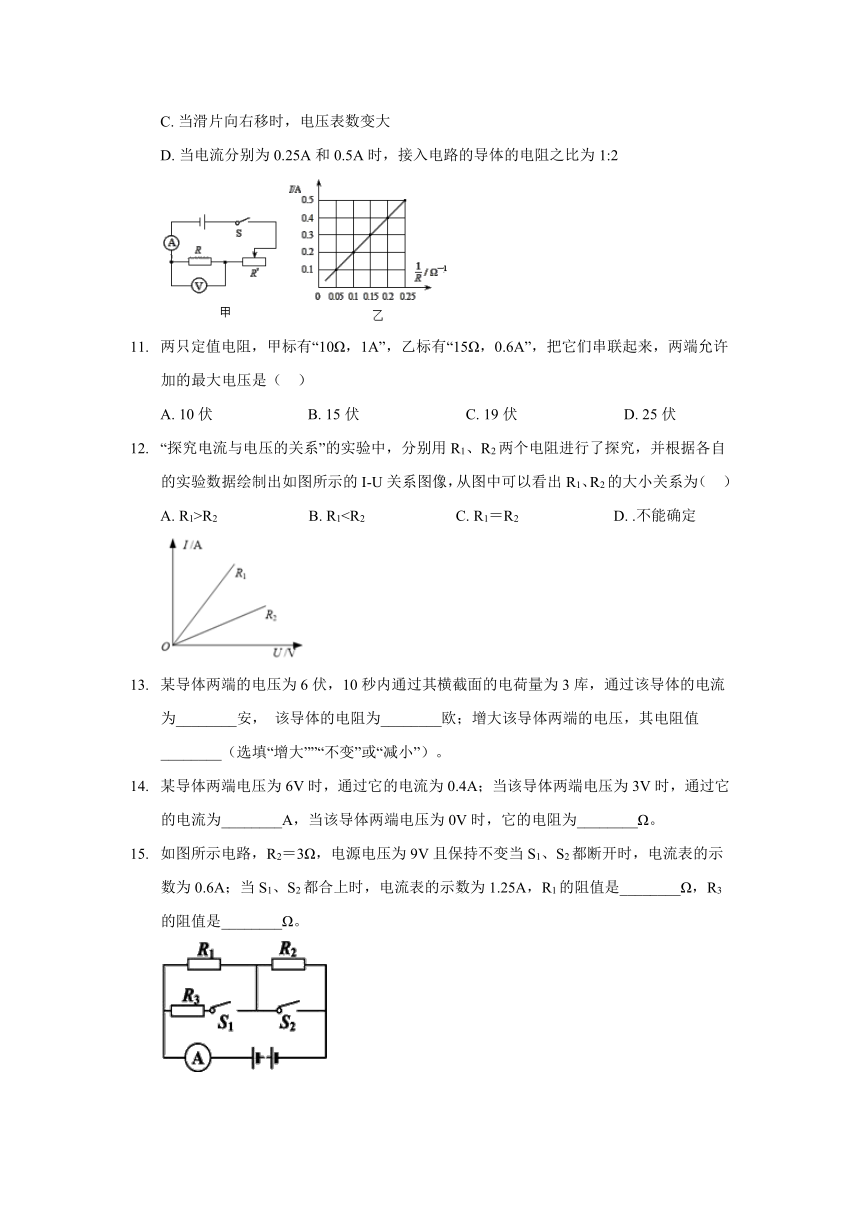

C.?当滑片向右移时，电压表数变大
D.?当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2
两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”，把它们串联起来，两端允许加的最大电压是（??
）
A.?10伏?????????????????????????B.?15伏????????????????????????????C.?19伏????????????????????????????D.?25伏
“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（??
）
A.?R1>R2????????????????????????B.?R1某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为________安，
该导体的电阻为________欧；增大该导体两端的电压，其电阻值________（选填“增大””“不变”或“减小”）。
某导体两端电压为6V时，通过它的电流为0.4A；当该导体两端电压为3V时，通过它的电流为________A，当该导体两端电压为0V时，它的电阻为________Ω。
如图所示电路，R2＝3Ω，电源电压为9V且保持不变当S1、S2都断开时，电流表的示数为0.6A；当S1、S2都合上时，电流表的示数为1.25A，R1的阻值是________Ω，R3的阻值是________Ω。
如图所示为电阻A和B的
图象，若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压
与
之比为________；若将A、B并联接入电源两端，闭合开关后，测得干路电流为1.2A，则电源电压是________V。
如图所示的电路中，电源电压保持不变，电阻R2=20Ω，闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
（1）电源电压
（2）电阻R1中的电流
（3）电阻R1的阻值
如图所示，电源电压不变，
R2的电阻为
。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
R1的电阻；
（2）电源电压。
如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。求：电源电压。
如图所示的电路中，电源电压为6伏，电阻R1、R2的阻值为10欧、30欧。
（1）求通过电阻R1的电流I1；
（2）现用变阻器R0替换电阻R1、R2中的一个后，闭合开关，在移动变阻器滑片过程中发现电流表示数的最大变化量为0.5安。
（a）判断变阻器R0替换的电阻并简述理由。
（b）求变阻器的最大电阻R0。
如图甲所示，电源电压为6V且保持不变，电阻R1的阻值为10Ω，闭合开关S后，电流表A的示数如图乙所示。求：
（1）通过R1的电流Ⅰ1。
（2）R2的阻值。
答案部分
1.【答案】
C
2.【答案】
D
3.【答案】
B
4.【答案】
D
5.【答案】
C
6.【答案】
D
7.【答案】
B
8.【答案】
A
9.【答案】
C
10.【答案】
A
11.【答案】
B
12.【答案】
B
13.【答案】
0.3；20；不变
14.【答案】
0.2；15
15.【答案】
12；18
16.【答案】
1∶2；4
17.【答案】
（1）解：由电路图可知，R1、R2并联，电流表A2测量R2支路的电路，A1测量干路电流。电源电压
答：电源电压为
（2）解：根据并联电路电流规律得，通过R1的电流
答：电阻R1中的电流为
；
（3）解：电阻R1的阻值
答：电阻R1的阻值
。
18.【答案】
（1）解：电路中两电阻串联，电压表测量的是R1两端的电压，R1的电阻
答：R1的电阻为
；
（2）解：电路的总电阻
电源电压
答：电源电压为
。
19.【答案】
解：定值电阻与滑动变阻器串联，电压表测变阻器的电压，电流表测电路的电流，滑片P在a端时，只有定值电阻连入电路中，此时的电流最大，由图乙知：I1＝0.6A，由欧姆定律，电源电压U＝I1R1＝0.6A×R1①
当滑片在b端时，变阻器的最大电阻与定值电阻串联，电路的电流最小，由图乙知，I2＝0.2A，电压表示数为UV＝2V，根据串联电路的规律及欧姆定律，电源电压U＝I2R1+UV＝0.2A×R1+2V②
由①②得R1＝5Ω，代入①得电源电压U＝3V
答：电源电压是3V。
20【答案】
（1）解：由题图可知，两电阻串联，电阻R1的电流
答：通过电阻R1的电流
（2）解：（a）电路中电流的最大变化量达到0.5安，即电路中的最大电流不能小于0.5安，由欧姆定律可知，则电路中的最小电阻为
所以替换的是R2。
（b）用滑动变阻器替换R2后，滑动变阻器与R1串联，当滑动变阻器接入电路的阻值为零时，电路中的电流是
滑动变阻器接入电路的阻值最大时，电路中的电流是
由题意可知，在移动变阻器滑片过程中发现电流表示数的最大变化量为0.5安，即
解得
21【答案】
（1）解：I1=
=0.6A
（2）解：l2=I-I1=1A-0.6A=0.4A，
R2=
=15Ω
