2020年人教版九年级物理全一册17.3电阻的测量（含答案）

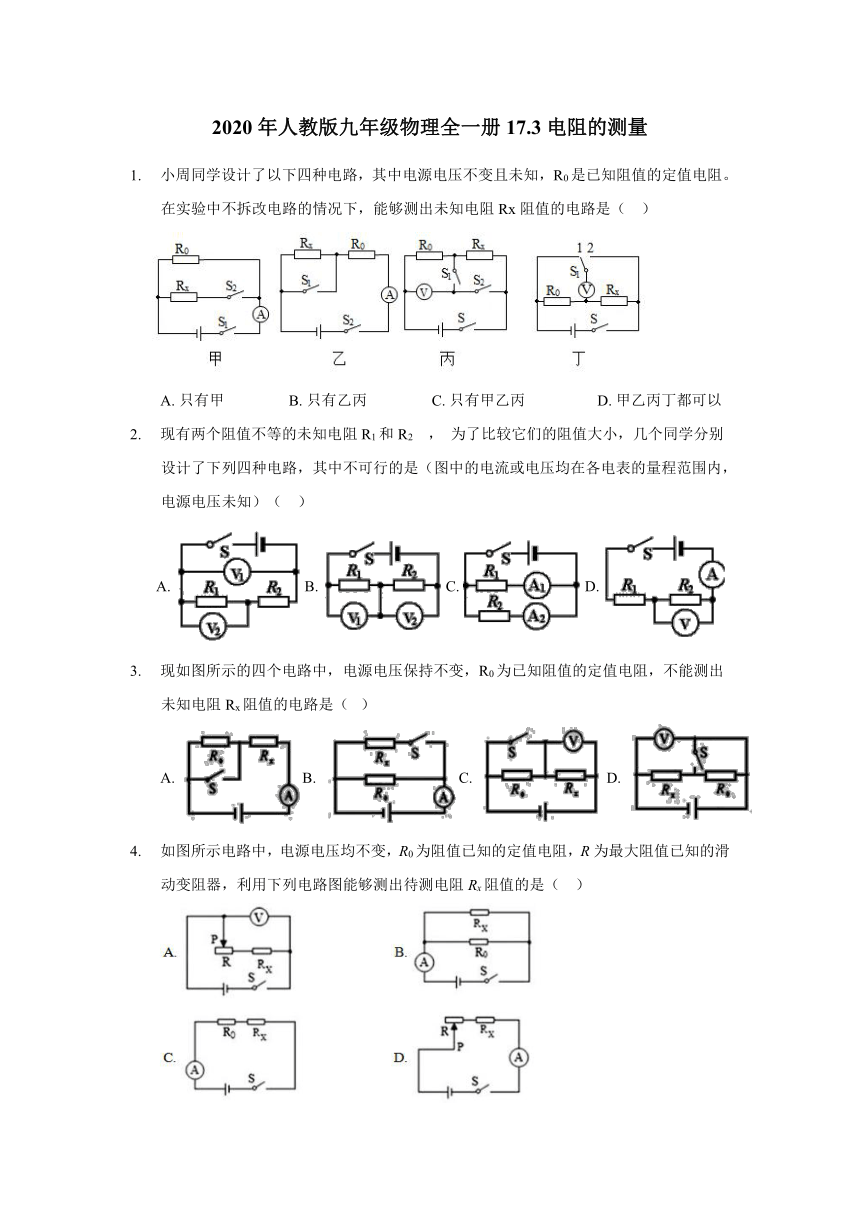

2020年人教版九年级物理全一册17.3电阻的测量
小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（??
）
A.?只有甲?????????????????B.?只有乙丙?????????????????C.?只有甲乙丙???????????????????D.?甲乙丙丁都可以
现有两个阻值不等的未知电阻R1和R2
，
为了比较它们的阻值大小，几个同学分别设计了下列四种电路，其中不可行的是（图中的电流或电压均在各电表的量程范围内，电源电压未知）（??
）
A.?B.?C.?D.?
现如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（?
）
A.?B.?C.?D.?
如图所示电路中，电源电压均不变，R0为阻值已知的定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻Rx阻值的是（
??）

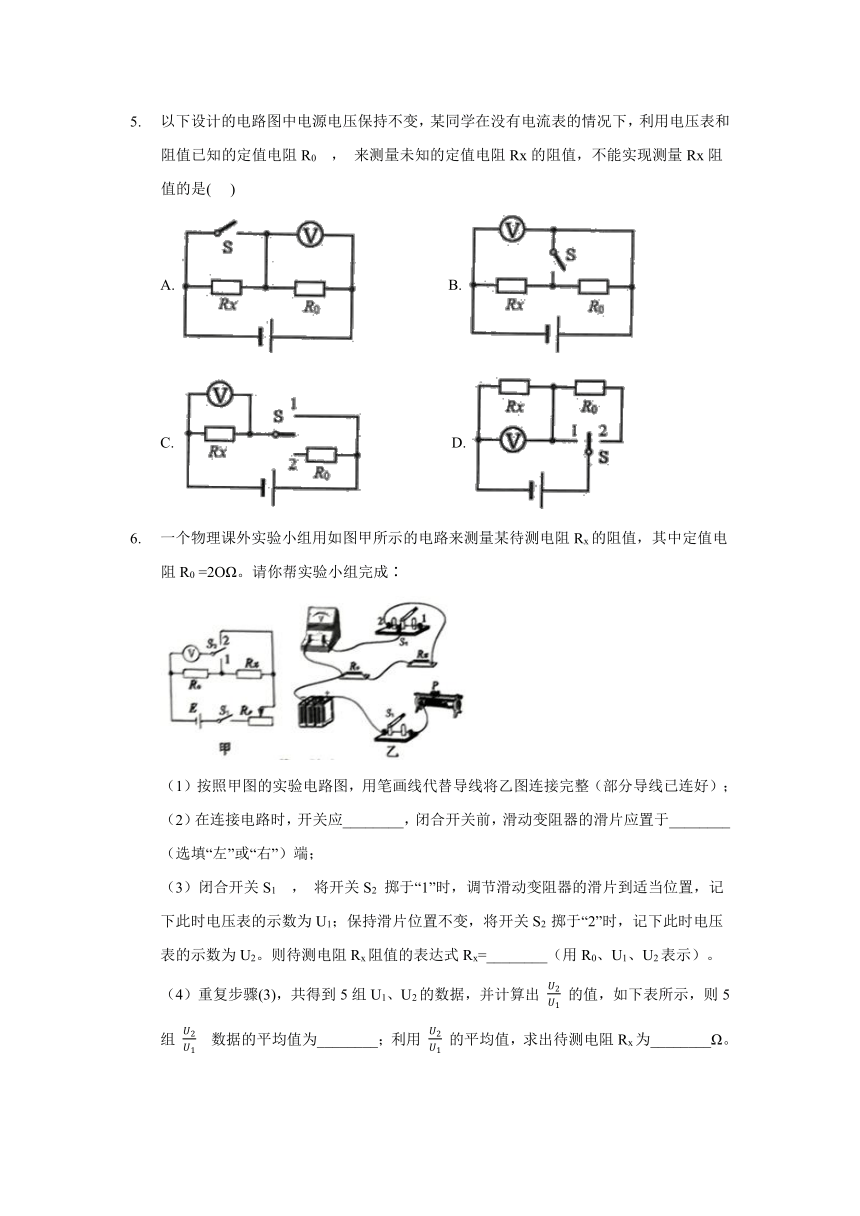

以下设计的电路图中电源电压保持不变，某同学在没有电流表的情况下，利用电压表和阻值已知的定值电阻R0
，
来测量未知的定值电阻Rx的阻值，不能实现测量Rx阻值的是(???
)
A.????????????????????????B.?
C.????????????????????????D.?
一个物理课外实验小组用如图甲所示的电路来测量某待测电阻Rx的阻值，其中定值电阻R0
=2OΩ。请你帮实验小组完成∶
（1）按照甲图的实验电路图，用笔画线代替导线将乙图连接完整（部分导线已连好）；
（2）在连接电路时，开关应________，闭合开关前，滑动变阻器的滑片应置于________（选填“左”或“右”）端；
（3）闭合开关S1
，
将开关S2
掷于“1”时，调节滑动变阻器的滑片到适当位置，记下此时电压表的示数为U1；保持滑片位置不变，将开关S2
掷于“2”时，记下此时电压表的示数为U2。则待测电阻Rx阻值的表达式Rx=________（用R0、U1、U2表示）。
（4）重复步骤(3)，共得到5组U1、U2的数据，并计算出
的值，如下表所示，则5组
数据的平均值为________；利用
的平均值，求出待测电阻Rx为________Ω。

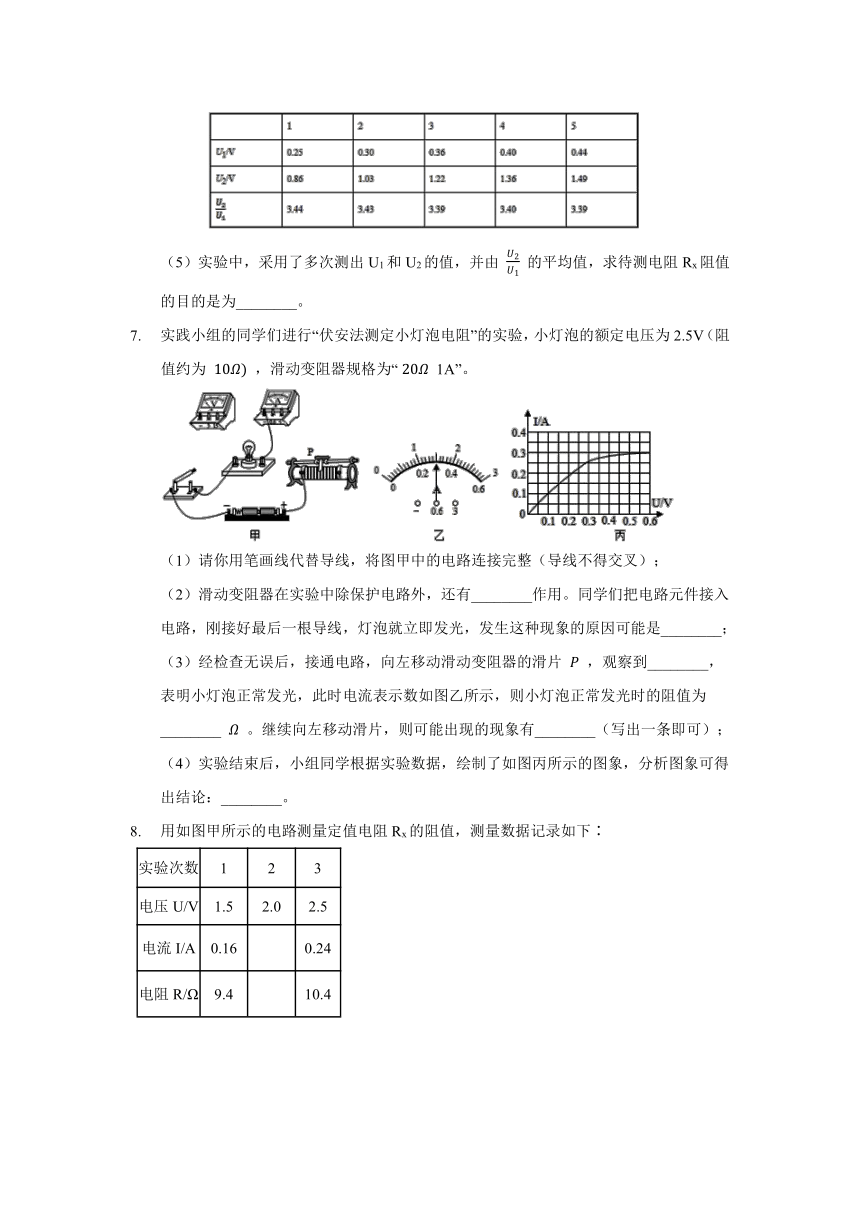

（5）实验中，采用了多次测出U1和U2的值，并由
的平均值，求待测电阻Rx阻值的目的是为________。
实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为
，滑动变阻器规格为“
1A”。
（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）；
（2）滑动变阻器在实验中除保护电路外，还有________作用。同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是________；
（3）经检查无误后，接通电路，向左移动滑动变阻器的滑片
，观察到________，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为________
。继续向左移动滑片，则可能出现的现象有________（写出一条即可）；
（4）实验结束后，小组同学根据实验数据，绘制了如图丙所示的图象，分析图象可得出结论：________。
用如图甲所示的电路测量定值电阻Rx的阻值，测量数据记录如下∶
实验次数
1
2
3
电压U/V
1.5
2.0
2.5
电流I/A
0.16
0.24
电阻R/Ω
9.4
10.4

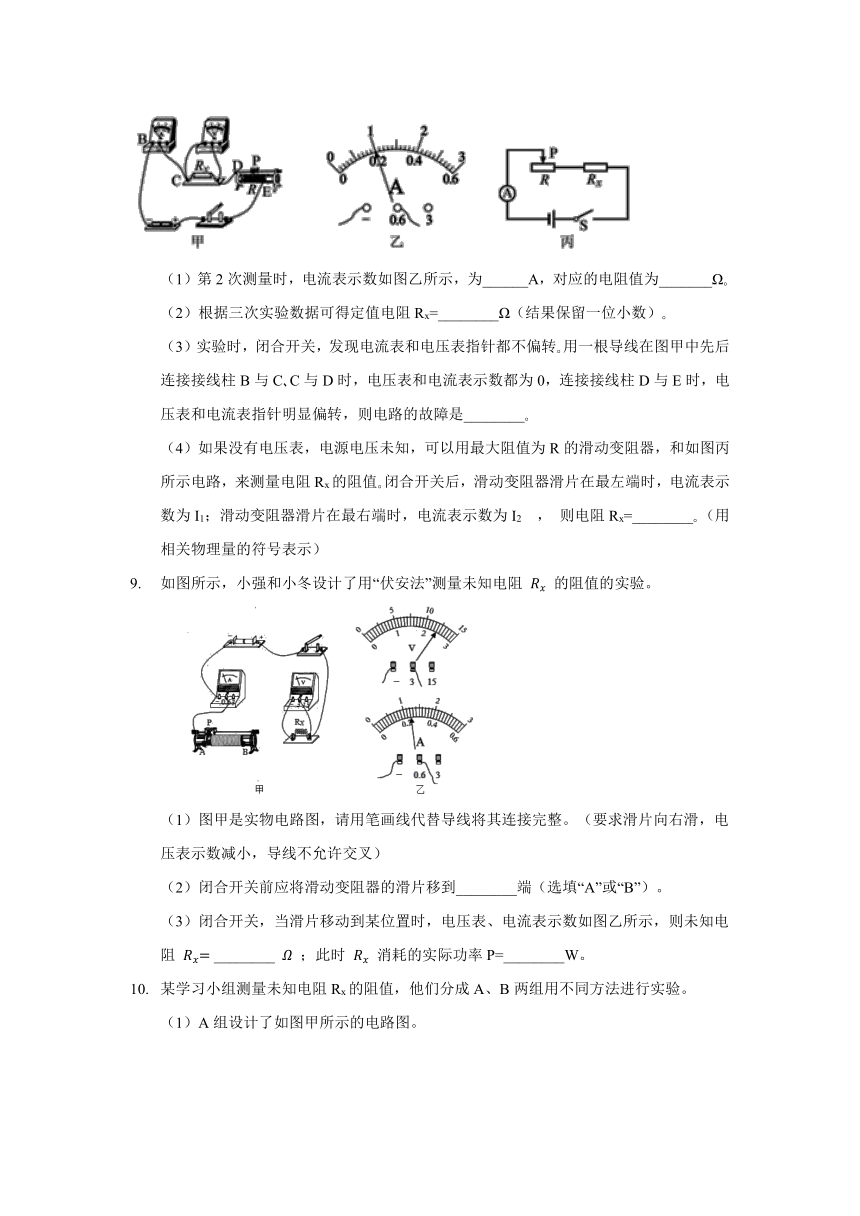

（1）第2次测量时，电流表示数如图乙所示，为______A，对应的电阻值为_______Ω?
（2）根据三次实验数据可得定值电阻Rx=________Ω（结果保留一位小数）?
（3）实验时，闭合开关，发现电流表和电压表指针都不偏转?用一根导线在图甲中先后连接接线柱B与C?C与D时，电压表和电流表示数都为0，连接接线柱D与E时，电压表和电流表指针明显偏转，则电路的故障是________?
（4）如果没有电压表，电源电压未知，可以用最大阻值为R的滑动变阻器，和如图丙所示电路，来测量电阻Rx的阻值?闭合开关后，滑动变阻器滑片在最左端时，电流表示数为I1；滑动变阻器滑片在最右端时，电流表示数为I2
，
则电阻Rx=________?（用相关物理量的符号表示）
如图所示，小强和小冬设计了用“伏安法”测量未知电阻
的阻值的实验。
（1）图甲是实物电路图，请用笔画线代替导线将其连接完整。（要求滑片向右滑，电压表示数减小，导线不允许交叉）
（2）闭合开关前应将滑动变阻器的滑片移到________端（选填“A”或“B”）。
（3）闭合开关，当滑片移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻
________
；此时
消耗的实际功率P=________W。
某学习小组测量未知电阻Rx的阻值，他们分成A、B两组用不同方法进行实验。

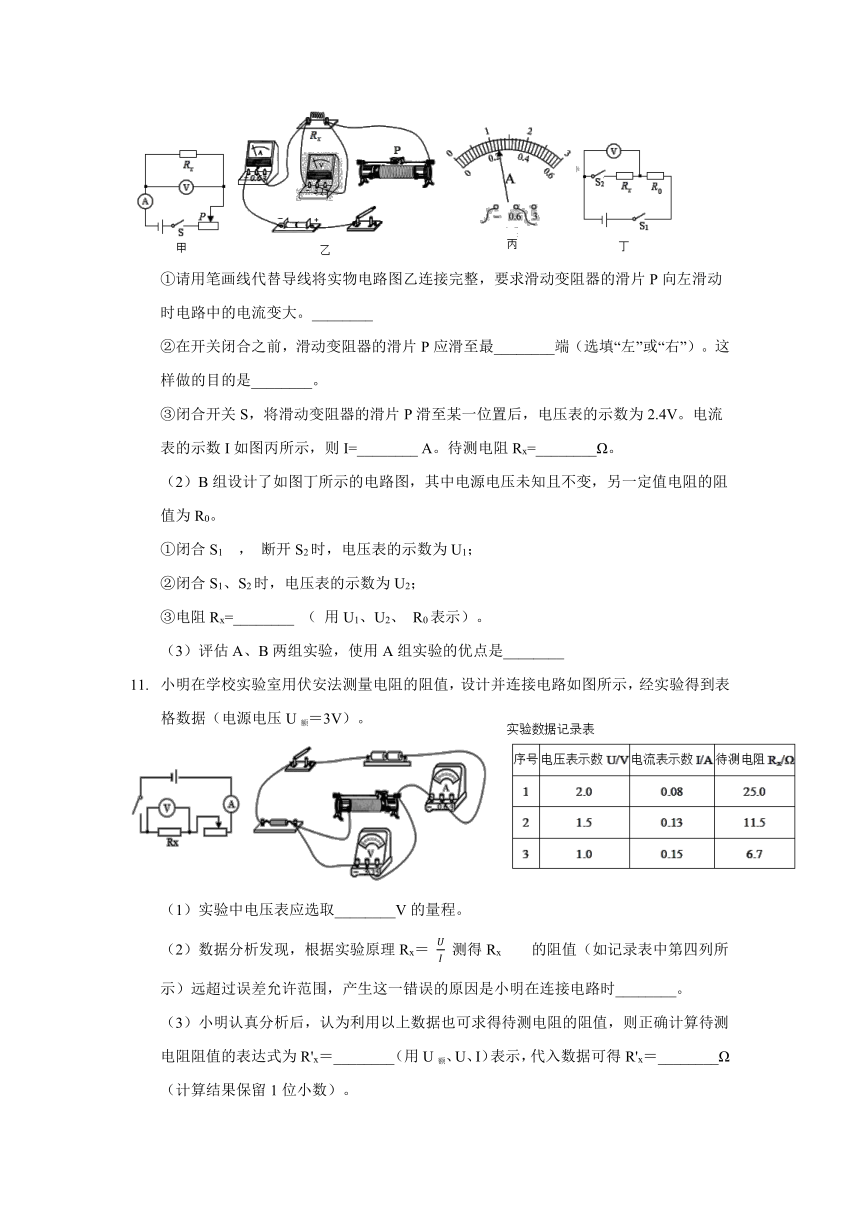

（1）A组设计了如图甲所示的电路图。
①请用笔画线代替导线将实物电路图乙连接完整，要求滑动变阻器的滑片P向左滑动时电路中的电流变大。________
②在开关闭合之前，滑动变阻器的滑片P应滑至最________端（选填“左”或“右”）。这样做的目的是________。
③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4V。电流表的示数I如图丙所示，则I=________
A。待测电阻Rx=________Ω。
（2）B组设计了如图丁所示的电路图，其中电源电压未知且不变，另一定值电阻的阻值为R0。
①闭合S1
，
断开S2时，电压表的示数为U1；
②闭合S1、S2时，电压表的示数为U2；
③电阻Rx=________
（
用U1、U2、
R0表示）。
（3）评估A、B两组实验，使用A组实验的优点是________
小明在学校实验室用伏安法测量电阻的阻值，设计并连接电路如图所示，经实验得到表格数据（电源电压U额＝3V）。
（1）实验中电压表应选取________V的量程。
（2）数据分析发现，根据实验原理Rx＝
测得Rx的阻值（如记录表中第四列所示）远超过误差允许范围，产生这一错误的原因是小明在连接电路时________。
（3）小明认真分析后，认为利用以上数据也可求得待测电阻的阻值，则正确计算待测电阻阻值的表达式为R'x＝________（用U额、U、I）表示，代入数据可得R'x＝________Ω（计算结果保留1位小数）。
小聪帮爷爷检修小电器。发现一个规格为“2.5V?
0.3A”的小灯泡L1坏了，他在家中找到一个标有2.5V的小灯泡L2
，
想知道能否用L2替换L1
，
于是在现有条件下，用如图所示的电路进行研究。
（1）请将小聪设计的图甲所示电路连接好。（要求：闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮）
（2）小聪用此电路进行实验，收集了五组数据，在图乙
坐标系上已描出了三个坐标点，请你将第2组和第3组数据描在坐标系上，并画出图象______。则L2两端电压为2.5V时的电流为______A，此时的电阻为______
。（结果均保留一位小数）
1
2
3
4
5
电压
0.7
1.0
1.4
2.0
3.0
电流
0.16
0.20
0.24
0.28
0.31
（3）小聪能否用L2替换L1
，
并说明理由________。
（4）通过实验研究可知，小灯泡L2电阻的变化规律是________。
小亮做“测小灯泡电阻”的实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
（1）在图甲中请你用笔画线代替导线，将实验电路连接完整；
（2）小亮连接电路时，刚接好最后一根线，就发现小灯泡发光了，产生这一现象的原因是________；
（3）在改正(2)的错误后，在实验开始前应将滑动变阻器的滑片先调到甲图所示的最________端（选填“左”或“右”）。
（4）小亮滑动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的U-I图象，根据图象提供的信息，小灯泡正常工作时的电阻约为________Ω；
（5）完成上述实验后，小亮进一步思考，只用一只仪表结合已知最大阻值为R滑的滑动变阻器，在不超过2.5V恒定的电源电压下，不考虑温度对电阻的影响，能否测出小灯泡的阻值呢？于是他设计了两种情况的电路如图丙、丁所示。其步骤如下：
A．在丙图中将滑动变阻器滑片滑到a端，记下电压表示数Ua
，
再滑到b端记下电压表示数Ub。
B．小亮通过这两个数据和R滑可计算出灯泡电阻R灯1
，
其表达式为R灯1＝________；
C．在丁图中将滑动变阻器滑片滑到a端，记下电流表示数Ia
，
再滑到b端记下电流表示数Ib。
D．小亮通过这两个数据和R滑也可计算出灯泡的电阻R灯2
，
其表达式为R灯2＝________。
学习了“电阻的测量”后，小华同学设想将电流表改装成可直接测量电阻的仪表，并设计了如图甲所示的电路，M、N是连接待测电阻的接线柱。电流表选定量程为0.6A，电源电压为6V。
（1）闭合开关前，滑动变阻器的滑片P应置于________（选填“A”或“B”）端；
（2）将M、N直接用导线相连，调节滑动变阻器的滑片P，使电流表满偏（示数为0.6A），此时滑动变阻器接入电路的阻值为________Ω，
此后保持滑片P的位置不变；
（3）在M、N之间接入一个电阻，电流表的指针位置如图乙所示，则电流的大小为________A，接入电阻的阻值为________Ω；
（4）综上可知，若通过电流表的电流为I，M、N之间接入电阻的阻值表达式为R=________（用题目给定量、计算已得量表示，不标注单位）。依据R与I的对应关系，将电流表表盘上的刻度对应改为M、N之间所接电阻的阻值，从而完成将电流表改装成直接测量电阻的仪表。将电流表改装成直接测量电阻的仪表后，仪表盘上的刻度是________（选填
“均匀”或“不均匀”）的。
答案部分
1.【答案】
C
2.【答案】
D
3.【答案】
D
4.【答案】
D
5.【答案】
B
6.【答案】
（1）
（2）断开；右
（3）
（4）3.41；48.2
（5）减小误差
7.【答案】
（1）
（2）改变小灯泡两端的电压；电路连接过程中开关没有断开
（3）电压表示数为2.5V；8.3；小灯泡变亮
（4）小灯泡两端的电压和电流之比不是定值
8.【答案】
（1）0.2；10
（2）9.9
（3）滑动变阻器断路
（4）
【答案】
（1）
（2）B
（3）10；0.576
10.【答案】
（1）；右；保护电路；0.24；10
（2）
（3）A组实验可以通过调节滑动变阻器进行多次测量，实验结论更具有普遍性。
11.【答案】
（1）0~3
（2）电压表并联在了滑动变阻器两端
（3）；12.2
【答案】
（1）
（2）；0.295；8.5
（3）能，
两端电压为2.5V时的电流为0.295A，与灯的规格相符
（4）灯泡的电阻随电压的增大而变大
13.【答案】
（1）
（2）连接电路时，开关没有断开
（3）左
（4）12.5
（5）；
14.【答案】
（1）B
（2）10
（3）0.1；50
（4）；不均匀
