人教版九年级物理全一册教案-17.4 欧姆定律在串并联电路中的应用

第17章

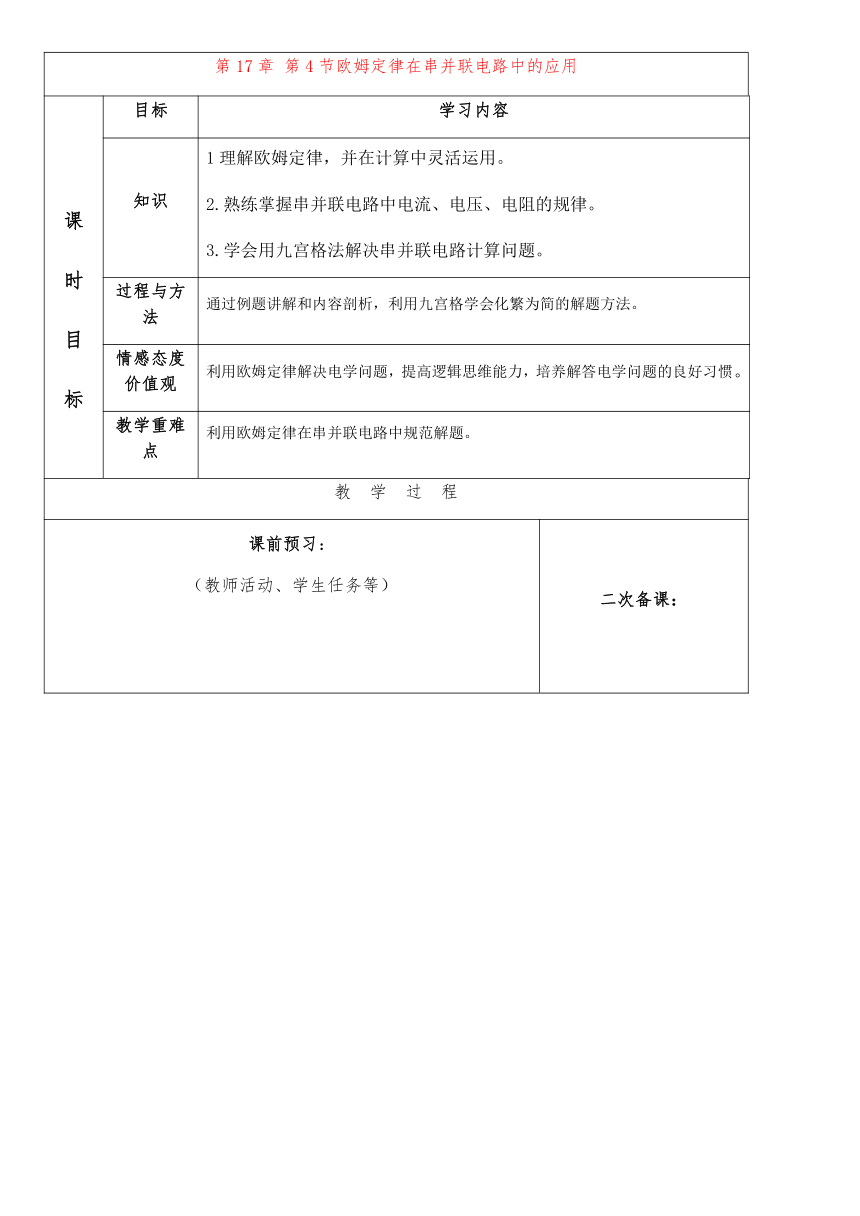

第4节欧姆定律在串并联电路中的应用
课
时
目
标
目标
学习内容
知识
1理解欧姆定律，并在计算中灵活运用。
2.熟练掌握串并联电路中电流、电压、电阻的规律。
3.学会用九宫格法解决串并联电路计算问题。
过程与方法
通过例题讲解和内容剖析，利用九宫格学会化繁为简的解题方法。
情感态度价值观
利用欧姆定律解决电学问题，提高逻辑思维能力，培养解答电学问题的良好习惯。
教学重难点
利用欧姆定律在串并联电路中规范解题。
教
学
过
程
课前预习：
（教师活动、学生任务等）
二次备课：
课堂活动：
复习
1.欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。数学表达式I=
变形式
U=IR
R=
2．串联电路中的电流、电压、电阻规律：
（1）串联电路中各处的电流是相等的；I总=I1=I2=…=In
（2）串联电路中的总电压等于各用电器两端电压之和。
U总=U1+U2+…+Un
在串联电路中：R总=R1+R2+…+Rn
并联电路中的电流、电压、电阻规律：
并联电路中干路电流等于各支路电流之和；
I总=I1+I2+…+In
并联电路中各支路两端电压相等且等于电源电压。
U总=U1=U2=…=Un
（3）在并联电路中：1/R总=1/R1+1/R2+…+1/Rn
二、利用欧姆定律解决问题

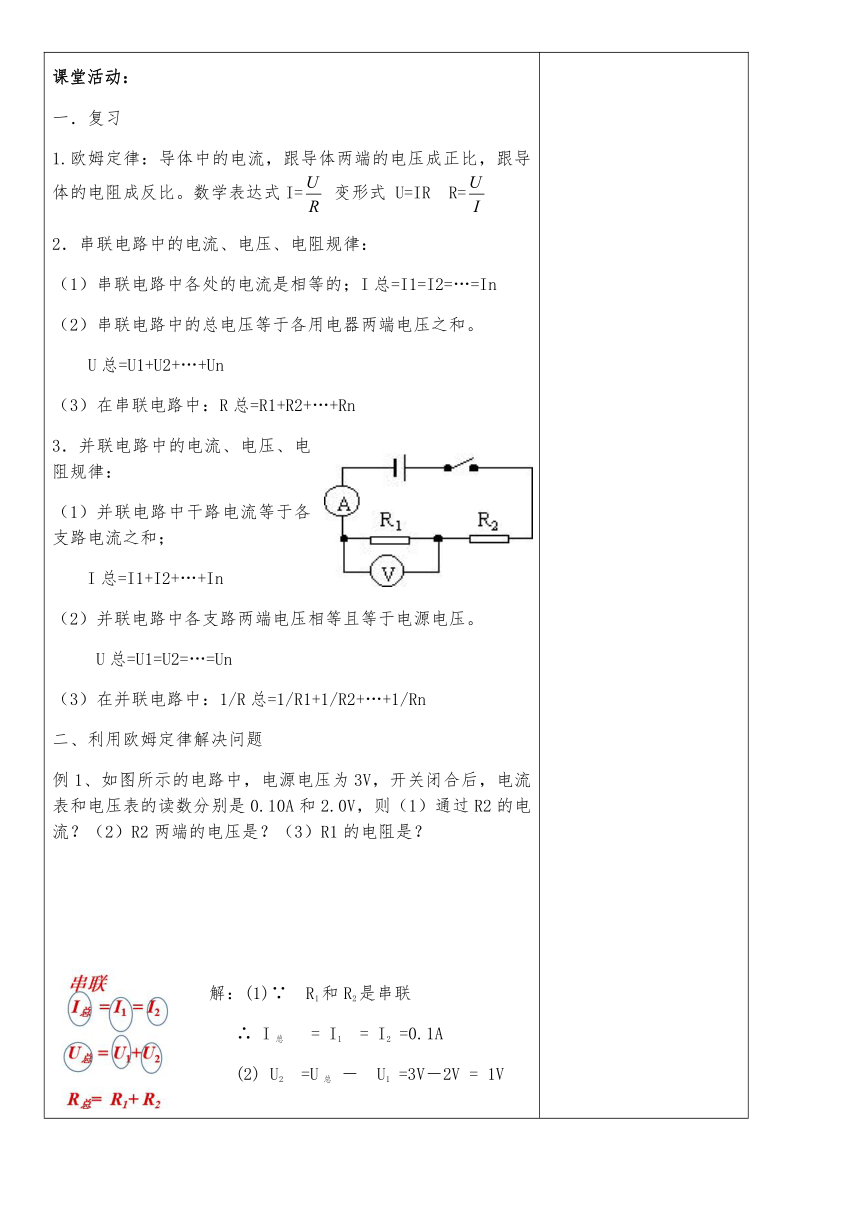

例1、如图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则（1）通过R2的电流？（2）R2两端的电压是？（3）R1的电阻是？
解：(1)∵
R1和R2是串联
∴
I总
=
I1
=
I2
=0.1A
(2)
U2
=U总
－
U1
=3V－2V
=
1V
（3）R1=
=
=20Ω
答：（1）0.1A
(2)1V
(3)
20Ω
例2：如图所示，R2=20
Ω，电流表的示数为0.6
A，电压表的示数为12
V。求（1）R1的阻值；（2）并联电路总电流I
总（3）并联电路总电阻R总。
解析:
（1）∵
R1和灯R2并联
∴
U总
=
U
1=U2=
12V
R
=
=
=20Ω
(2)I2
=
=
=
0.6
A
I总=I1+I2=0.6A+0.6A=1.2A
R总=
=
=10Ω
R总==
=10Ω
答：(1)20Ω(2)1.2A(3)10Ω
例3
如图所示，R1
=20
Ω，滑动变阻器R2最大阻值为80
Ω，电路接在电压为6
V电路中，当滑片P由最左端滑到最右端时，电压表示数由6
V变化为1.2
V，则(1)当滑片P在最左端时，电路中的电流是多少？（2）电流表示数变化范围是多少？(3)当滑片P在最右端时串联电路的电阻多大？
答：(1)
0.3A（2）0.3
A～0.06
A（3）100
Ω
课堂小结
求解电路计算题的步骤
（1）根据题意并结合电路图判断电路串并联。
（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
（3）如果电路中有两个电阻，解题前写出相应的九宫格，并将已知量在九宫格中圈出。
（4）每一步求解过程必须包括三步：
　写公式——代入数值和单位——得出结果。
