2020年人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用（word版含答案）

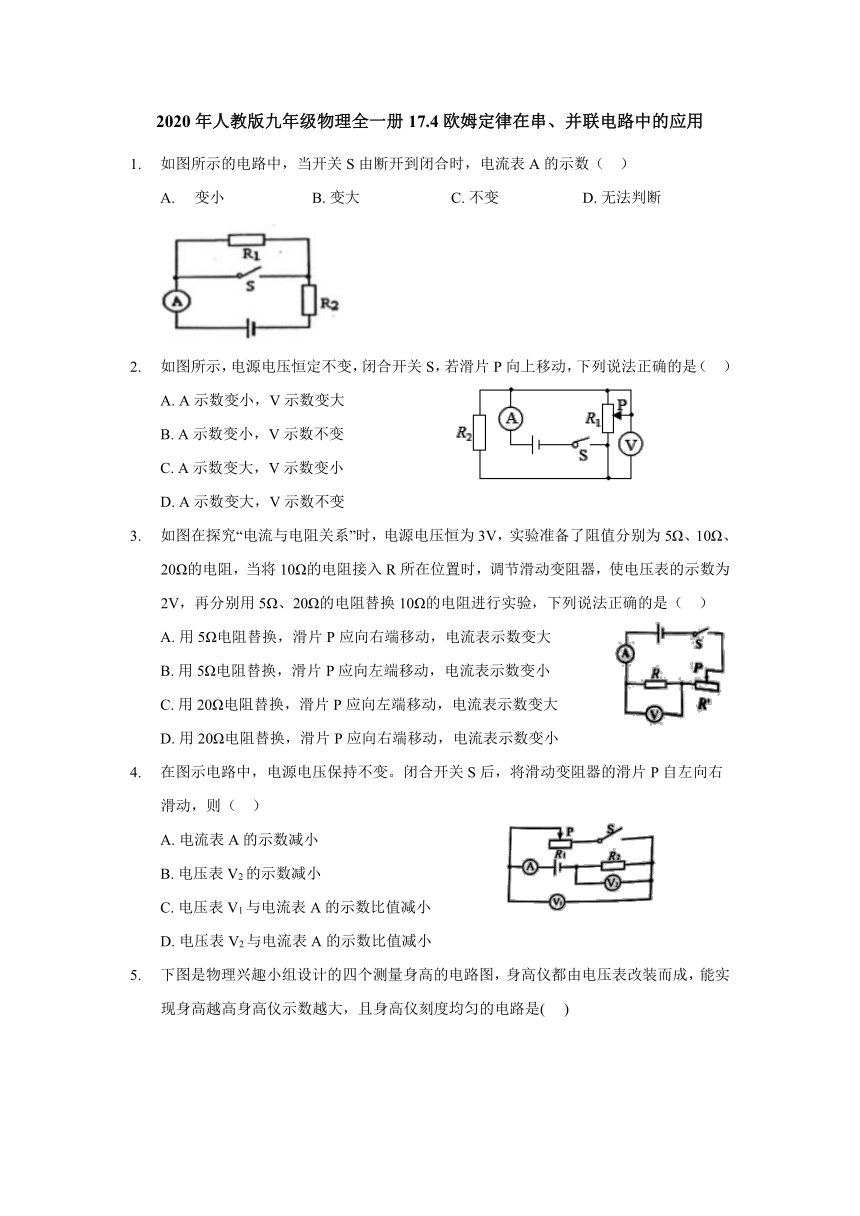

2020年人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用
如图所示的电路中，当开关S由断开到闭合时，电流表A的示数（??
）
?变小???????????????????????B.?变大????????????????????????C.?不变??????????????????????D.?无法判断
如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是（??
）
A.?A示数变小，V示数变大?????????????????????????????????????
B.?A示数变小，V示数不变
C.?A示数变大，V示数变小??????????????????????????????????????
D.?A示数变大，V示数不变
如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（??
）
A.?用5Ω电阻替换，滑片P应向右端移动，电流表示数变大
B.?用5Ω电阻替换，滑片P应向左端移动，电流表示数变小
C.?用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D.?用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（
??）
A.?电流表A的示数减小???????????????????????????????????????????
B.?电压表V2的示数减小
C.?电压表V1与电流表A的示数比值减小???????????????????
D.?电压表V2与电流表A的示数比值减小

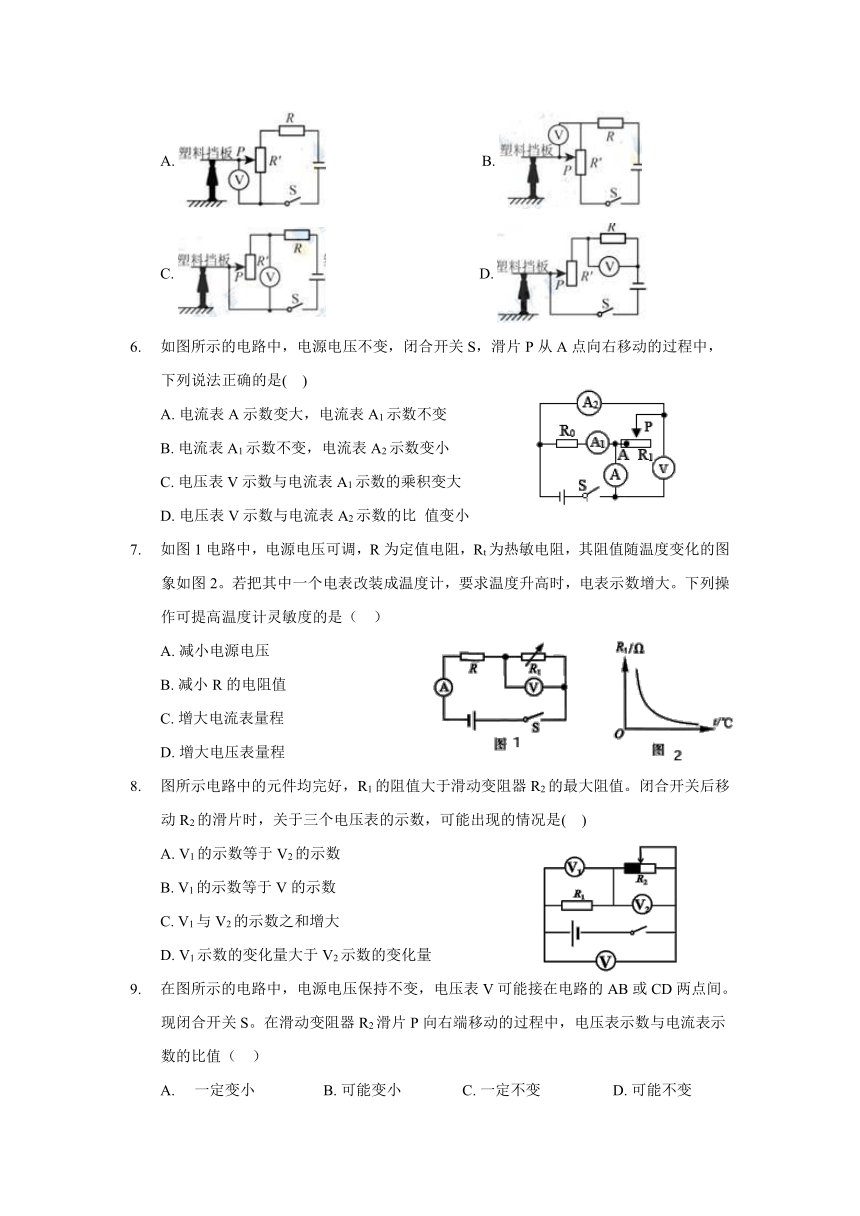

下图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成，能实现身高越高身高仪示数越大，且身高仪刻度均匀的电路是(???
)
A.??????????????????????????????????????????B.?
C.?????????????????????????????????????????D.?
如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是(??
)
A.?电流表A示数变大，电流表A1示数不变???????????????
B.?电流表A1示数不变，电流表A2示数变小
C.?电压表V示数与电流表A1示数的乘积变大????????????
D.?电压表V示数与电流表A2示数的比
值变小
如图1电路中，电源电压可调，R为定值电阻，Rt为热敏电阻，其阻值随温度变化的图象如图2。若把其中一个电表改装成温度计，要求温度升高时，电表示数增大。下列操作可提高温度计灵敏度的是（??
）
A.?减小电源电压???????????????
B.?减小R的电阻值???????????????
C.?增大电流表量程???????????????
D.?增大电压表量程
图所示电路中的元件均完好，R1的阻值大于滑动变阻器R2的最大阻值。闭合开关后移动R2的滑片时，关于三个电压表的示数，可能出现的情况是(??
)
A.?V1的示数等于V2的示数??????????????????????????????????????
B.?V1的示数等于V的示数
C.?V1与V2的示数之和增大??????????????????????????????????????
D.?V1示数的变化量大于V2示数的变化量

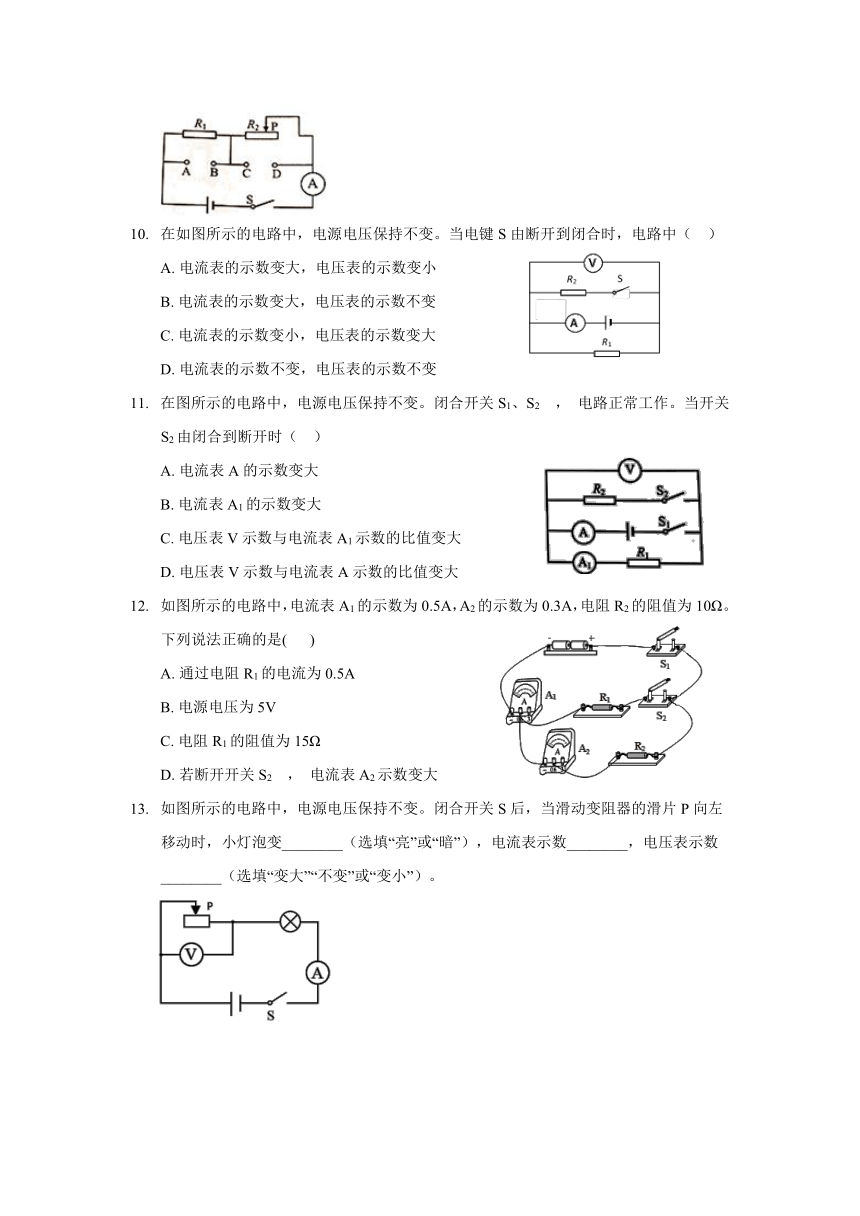

在图所示的电路中，电源电压保持不变，电压表V可能接在电路的AB或CD两点间。现闭合开关S。在滑动变阻器R2滑片P向右端移动的过程中，电压表示数与电流表示数的比值（
??）
?一定变小??????????????????B.?可能变小????????????????C.?一定不变???????????????????D.?可能不变
在如图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电路中（??
）
A.?电流表的示数变大，电压表的示数变小???????????????
B.?电流表的示数变大，电压表的示数不变
C.?电流表的示数变小，电压表的示数变大???????????????
D.?电流表的示数不变，电压表的示数不变
在图所示的电路中，电源电压保持不变。闭合开关S1、S2
，
电路正常工作。当开关S2由闭合到断开时（??
）
A.?电流表A的示数变大????????????????????????????????????????????
B.?电流表A1的示数变大
C.?电压表V示数与电流表A1示数的比值变大???????????
D.?电压表V示数与电流表A示数的比值变大
如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是(
????)
A.?通过电阻R1的电流为0.5A???????????????????????????????????
B.?电源电压为5V
C.?电阻R1的阻值为15Ω???????????????????????????????????????????
D.?若断开开关S2
，
电流表A2示数变大
如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，小灯泡变________（选填“亮”或“暗”），电流表示数________，电压表示数________（选填“变大”“不变”或“变小”）。

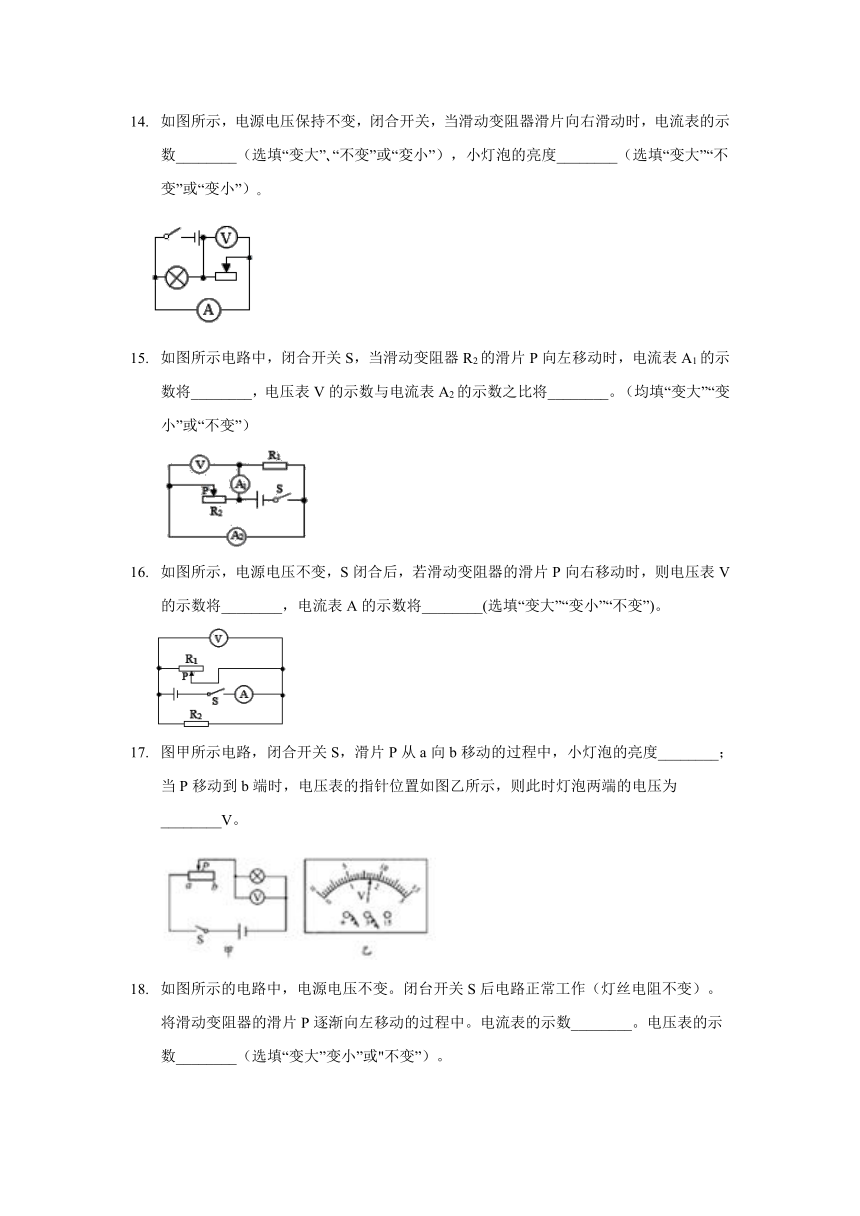

如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数________（选填“变大”?“不变”或“変小”），小灯泡的亮度________（选填“变大”“不变”或“变小”）?
如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将________，电压表V的示数与电流表A2的示数之比将________。（均填“变大”“变小”或“不变”）
如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将________，电流表A的示数将________(选填“变大”“变小”“不变”)。
图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度________；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为________V。
如图所示的电路中，电源电压不变。闭台开关S后电路正常工作（灯丝电阻不变）。将滑动变阻器的滑片P逐渐向左移动的过程中。电流表的示数________。电压表的示数________（选填“变大”变小”或"不变”）。
某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。（设海水的密度ρ水＝1.0×103kg/m3
，
g取10N/kg）
当电流表示数为0.2A时，求压敏电阻R2的阻值；
（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的
海水压强；
（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？
在下图的电路中，电源电压U＝15V且保持不变，R1＝4Ω，在变阻器的滑片从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：
（1）电阻R2的阻值；
（2）变阻器R’的最大阻值。
如图所示，R1＝25Ω，小灯泡L的规格为“2.5V
0.5A”，电源电压保持不变，求：
小灯泡正常发光时的电阻；
S1、S2都断开时，小灯泡L正常发光，求电源电压；
S1、S2都闭合时，电流表的示数变为0.9A，求R2的阻值。
答案部分
1.【答案】
B
2.【答案】
B
3.【答案】
D
4.【答案】
C
5.【答案】
A
6.【答案】
B
7.【答案】
B
8.【答案】
B
9.【答案】
D
10.【答案】
B
11.【答案】
D
12.【答案】
C
13.【答案】
暗；变小；变大
14.【答案】
变小；不变
15.【答案】
不变；变大
16.【答案】
不变；变小
17.【答案】
变暗；1.7
18.【答案】
不变；变大
19.【答案】
（1）解：由I＝
可得，当电流表示数为0.2A时电路的总电阻：
R总＝
＝
＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，压敏电阻R2的阻值：
R2＝R总﹣R2＝30Ω﹣2Ω＝28Ω
答：当电流表示数为0.2A时，压敏电阻R2的阻值为28Ω。
（2）解：当压敏电阻R2的阻值为20Ω时，由图2可知，压敏电阻受到的压力F＝4×104N，
此时压敏电阻R2所在深度处的海水压强：
p＝
＝
＝2×106Pa
答：当压敏电阻R2的阻值为20Ω时，压敏电阻R2所在深度处的海水压强为2×106Pa。
（3）解：当电流表的示数I′＝0.6A时，使用此方法能测出海水的深度最大，
此时电路的总电阻：
R总′＝
＝
＝10Ω，
此时压敏电阻的阻值：
R2′＝R总′﹣R2＝10Ω﹣2Ω＝8Ω，
由图2可知，压敏电阻受到的压力F′＝10×104N，
此时压敏电阻R2所在深度处的海水压强：
p′＝
＝
＝5×106Pa，
由p＝ρgh可得，使用此方法能测出海水的最大深度：
h＝
＝
＝500m
答：若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是500m。
【答案】
（1）解：由图可知，电压表测R1两端的电压，当滑片P在左端时，滑动变阻器连入的电阻为0，电路中电流最大，R1两端的电压最大，即为6V时；此时R1和R2串联，
∵U＝U1+U2
，
∴U2＝U﹣U1＝15V﹣6V＝9V，
I1＝
＝
＝1.5A，
∴I2＝I1
，
∴R2＝
＝
＝6Ω
答：电阻R2的阻值为6Ω
（2）解：当滑片P在右端时，三电阻串联，滑动变阻器的电阻R’全连入，电路中电流最小，R1两端的电压最小，
∵电压表的示数为2V，即U1′＝2V，
∴I1′＝
＝
＝0.5A，
R总′＝
＝
＝30Ω，
∴R′＝R总′﹣R1﹣R2＝30Ω﹣4Ω﹣6Ω＝20Ω
答：变阻器R’的最大阻值为20Ω
【答案】
（1）解：小灯泡正常发光时，其实际电压等于额定电压，实际电流等于额定电流，
R灯＝
＝
＝5Ω；
答：小灯泡正常发光时的电阻是5Ω；
（2）解：S1、S2都断开时，电路简化如图1所示：
L与R1串联，小灯泡正常发光，故实际电流等于额定电流，
电路电流I＝I灯＝I额＝0.5A
电源电压U总＝IR总＝I（R1+R灯）＝0.5A×（25Ω+5Ω）＝15V；
答：电源电压为15V；
（3）解：S1、S2都闭合时，电路简化如图2所示：
R1与R2并联，电流表A测干路电流I并
U1＝U2＝U＝15V
R1电流I1＝
＝
＝0.6A；
R2＝
＝
＝
＝50Ω；
答：R2的阻值为50Ω。
