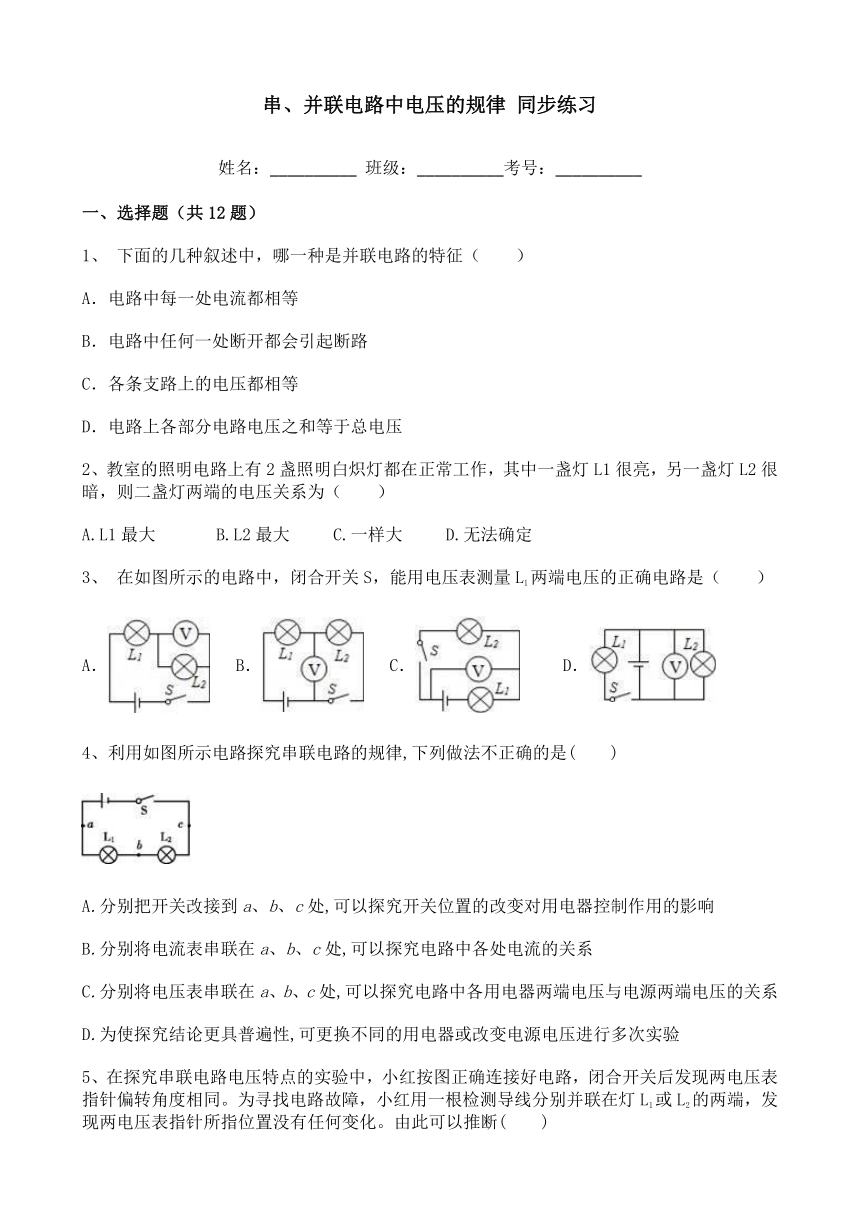

人教版九年级全一册 第十六章 电压 电阻 第2节 串、并联电路中电压的规律 同步练习（含答案）

串、并联电路中电压的规律
同步练习
姓名：__________
班级：__________考号：__________
一、选择题（共12题）
1、
下面的几种叙述中，哪一种是并联电路的特征（　　）
A．电路中每一处电流都相等
B．电路中任何一处断开都会引起断路
C．各条支路上的电压都相等
D．电路上各部分电路电压之和等于总电压
2、教室的照明电路上有2盏照明白炽灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则二盏灯两端的电压关系为（　　）
A.L1最大???
B.L2最大??
C.一样大??
D.无法确定
3、
在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（　　）
A．?
B．?
C．??
D．
4、利用如图所示电路探究串联电路的规律,下列做法不正确的是(　　)
A.分别把开关改接到a、b、c处,可以探究开关位置的改变对用电器控制作用的影响
B.分别将电流表串联在a、b、c处,可以探究电路中各处电流的关系
C.分别将电压表串联在a、b、c处,可以探究电路中各用电器两端电压与电源两端电压的关系
D.为使探究结论更具普遍性,可更换不同的用电器或改变电源电压进行多次实验

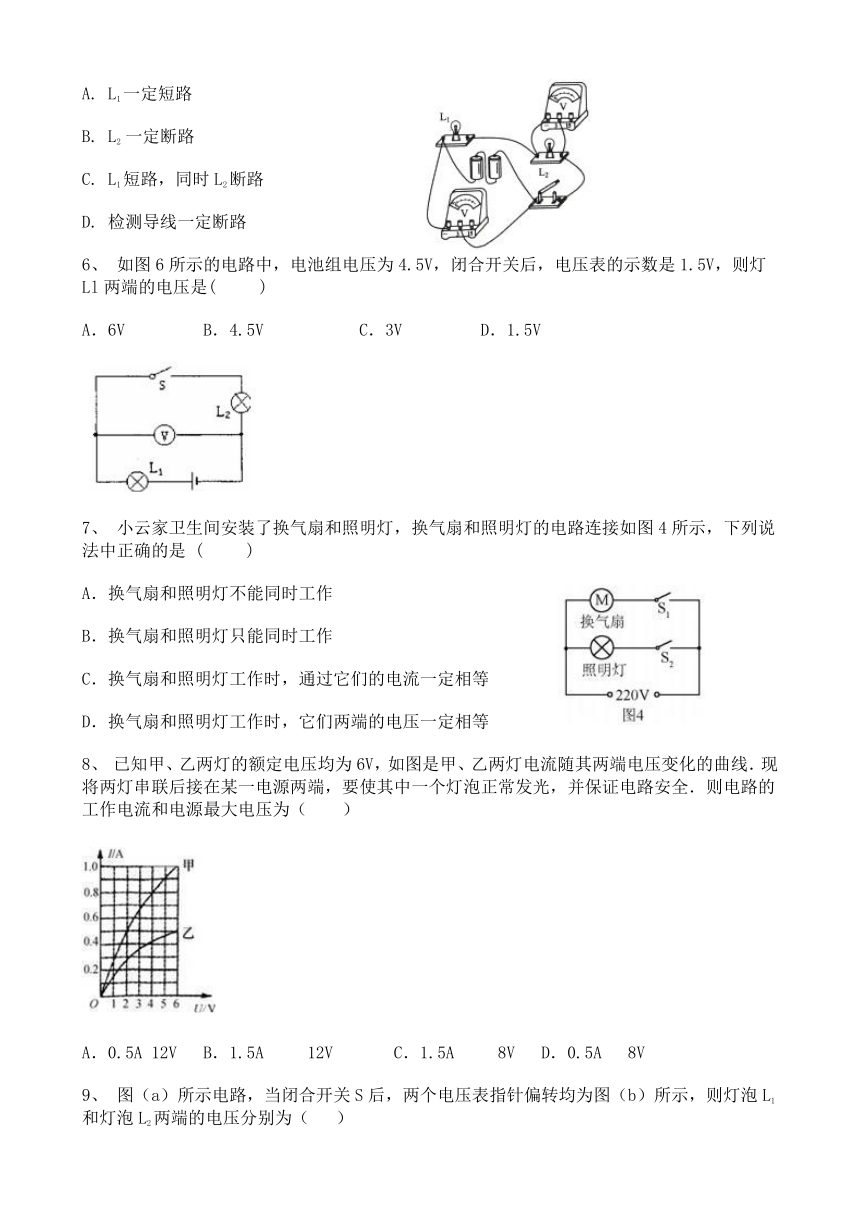

5、在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断(　　)
A.
L1一定短路
B.
L2
一定断路
C.
L1短路，同时L2断路
D.
检测导线一定断路
6、
如图6所示的电路中，电池组电压为4.5V，闭合开关后，电压表的示数是1.5V，则灯Ll两端的电压是(??
)
A．6V???
?B．4.5V?
????C．3V????
D．1.5V
7、
小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是
(??
)
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
8、
已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（　　）
A．0.5A
12V?
B．1.5A??
12V???
C．1.5A??
8V?
D．0.5A?
8V
9、

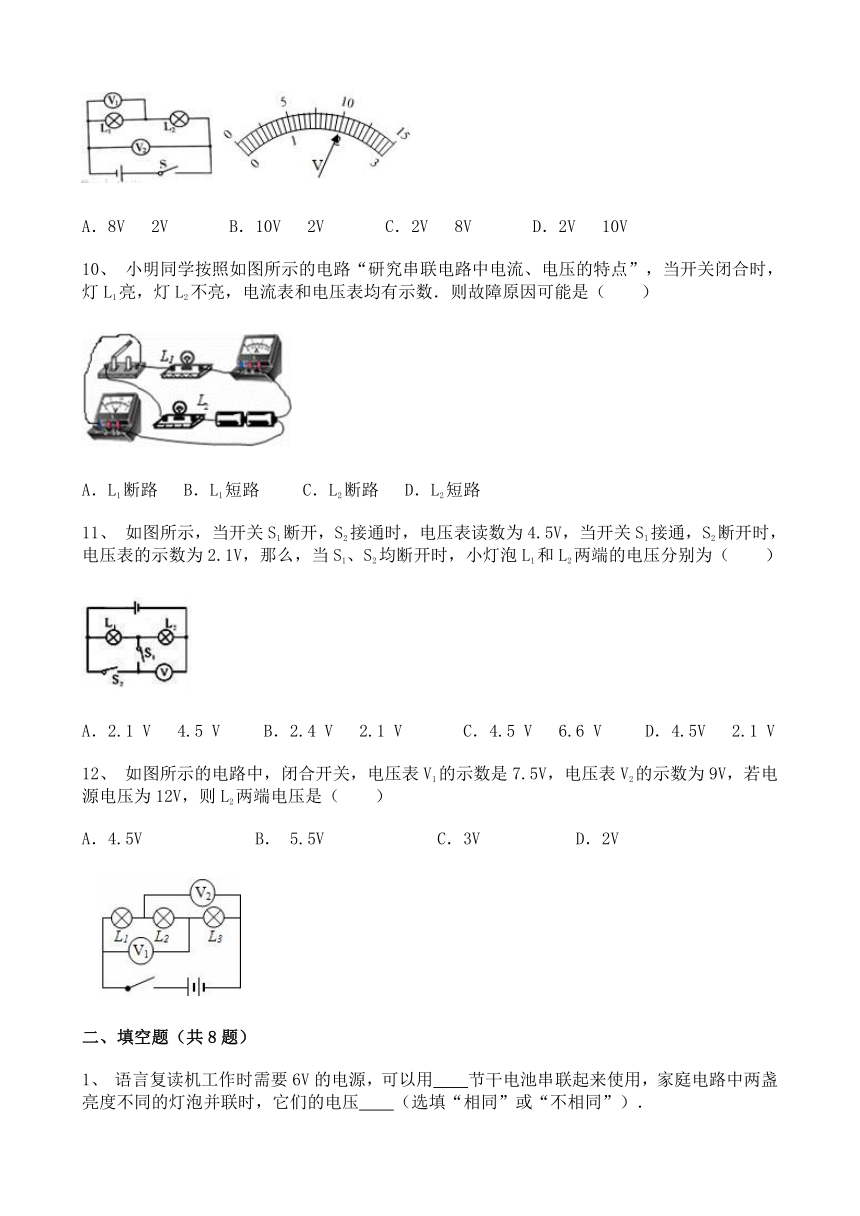

图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则灯泡L1和灯泡L2两端的电压分别为（?
）
A．8V?
2V
?
B．10V?
2V???
C．2V?
8V
?
D．2V?
10V
10、
小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是（　　）
A．L1断路?
B．L1短路??
C．L2断路?
D．L2短路
11、
如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（　　）
A．2.1
V?
4.5
V??
B．2.4
V?
2.1
V???
C．4.5
V?
6.6
V??
D．4.5V?
2.1
V
12、
如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（　　）
A．4.5V??????
B．
5.5V??????
C．3V?????
D．2V
　
二、填空题（共8题）
1、
语言复读机工作时需要6V的电源，可以用　　节干电池串联起来使用，家庭电路中两盏亮度不同的灯泡并联时，它们的电压　　（选填“相同”或“不相同”）．
2、

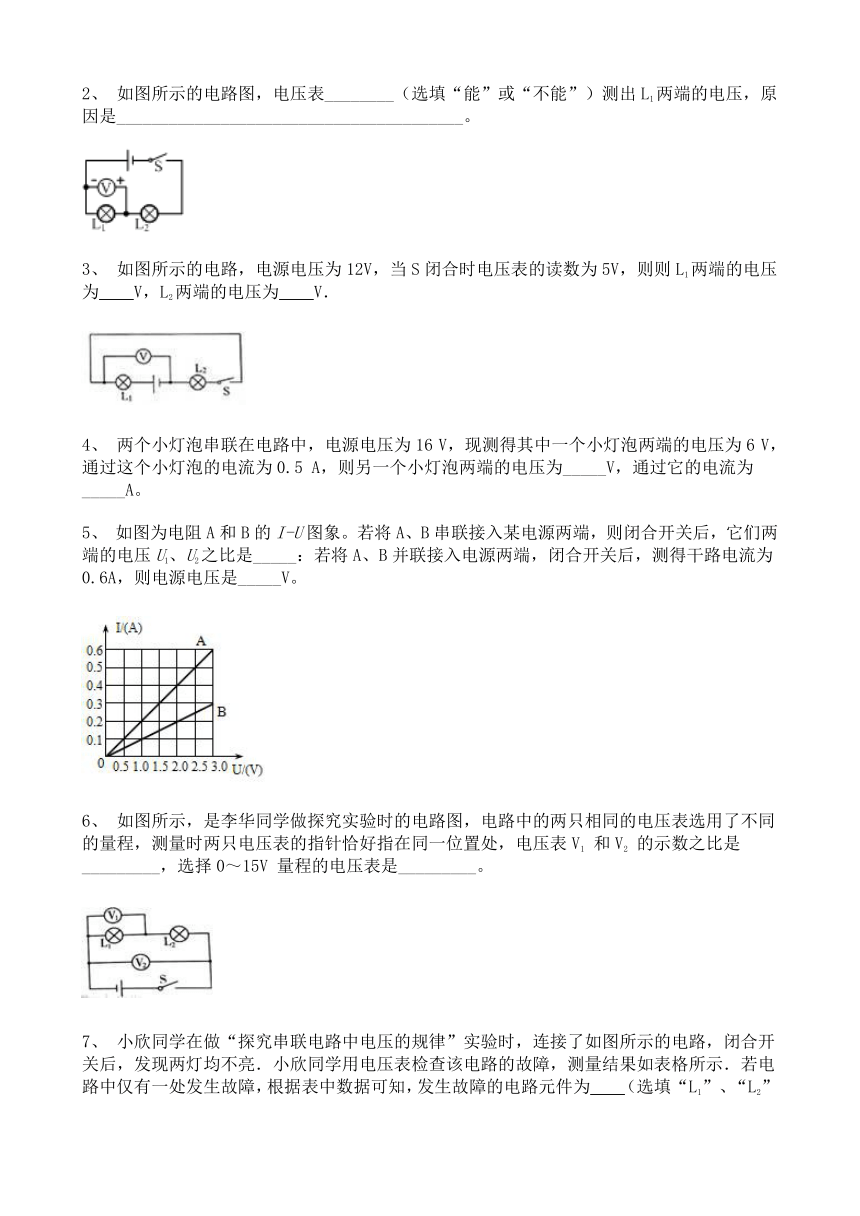

如图所示的电路图，电压表________（选填“能”或“不能”）测出L1两端的电压，原因是________________________________________。
3、
如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为　　V，L2两端的电压为　　V．
4、
两个小灯泡串联在电路中，电源电压为16
V，现测得其中一个小灯泡两端的电压为6
V，通过这个小灯泡的电流为0.5
A，则另一个小灯泡两端的电压为_____V，通过它的电流为_____A。
5、
如图为电阻A和B的I-U图象。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U1、U2之比是_____：若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是_____V。
6、
如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1
和V2
的示数之比是_________，选择0～15V
量程的电压表是_________。
7、
小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图所示的电路，闭合开关后，发现两灯均不亮．小欣同学用电压表检查该电路的故障，测量结果如表格所示．若电路中仅有一处发生故障，根据表中数据可知，发生故障的电路元件为　　（选填“L1”、“L2”或“S”），该故障为　　（选填“短路”或“断路”）．粗心的小欣同学忘了记录当电压表接在AC两点时的数据，你认为电压表接AC两点时的测量结果为　　V．
位置
AB
BC
CD
AC
AD
电压U/V
3
0
0
3
8、
如图1所示，三个灯泡串联在电压为15V的电路中，电压表V1的示数为12V，电压表V2的示数为8V，则L1两端的电压为　　V，L2两端的电压为　　V，L3两端的电压为　　V；
如图2所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流为　　A，通过L2的电流为　　A，通过L3的电流为　　A．
三、实验,探究题（共1题）
1、
小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为　??
　V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了　??
　（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　??
　。
四、计算题（共3题）
1、
如图所示，电源电压3V，电流表的示数为1.5A，通过R的电流为0.7A，求：
通过灯L1的电流？(2)灯L2两端的电压？(3)通过灯L2的电流？
2、
在如图所示的电路中，电源的电压是14V，当开关S闭合时，电压表V1的示数时10V，，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？
3、
如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5
V，通过灯泡L2的电流为0.5
A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
参考答案
一、选择题
1、C．；2、C；3、D；4、C；5、D；6、C；7、D；8、D；9、A；10、D；11、B；12、D；
二、填空题
1、
4；相同．
2、
不能?
电压表的正、负接线柱接反了，指针反向偏转，无法读数?
3、
7；5；
4、
10?
0.5?
5、
(1).
1:2???
(2).
2
6、
1：5，V2；
7、
L1；断路；3．
8、
7；5；3；0.2；0.4；0.6．
三、实验,探究题
1、
（1图略；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。
四、计算题
1、
(1)通过灯L1的电流为0.7A；
(2)灯L2两端的电压为3V；
(3)通过灯L2的电流为0.8A。
2、
；；
3、
(1)灯泡L1的电压为4.5V；
(2)通过灯泡L1的电流是0.5A；
(3)若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0。
