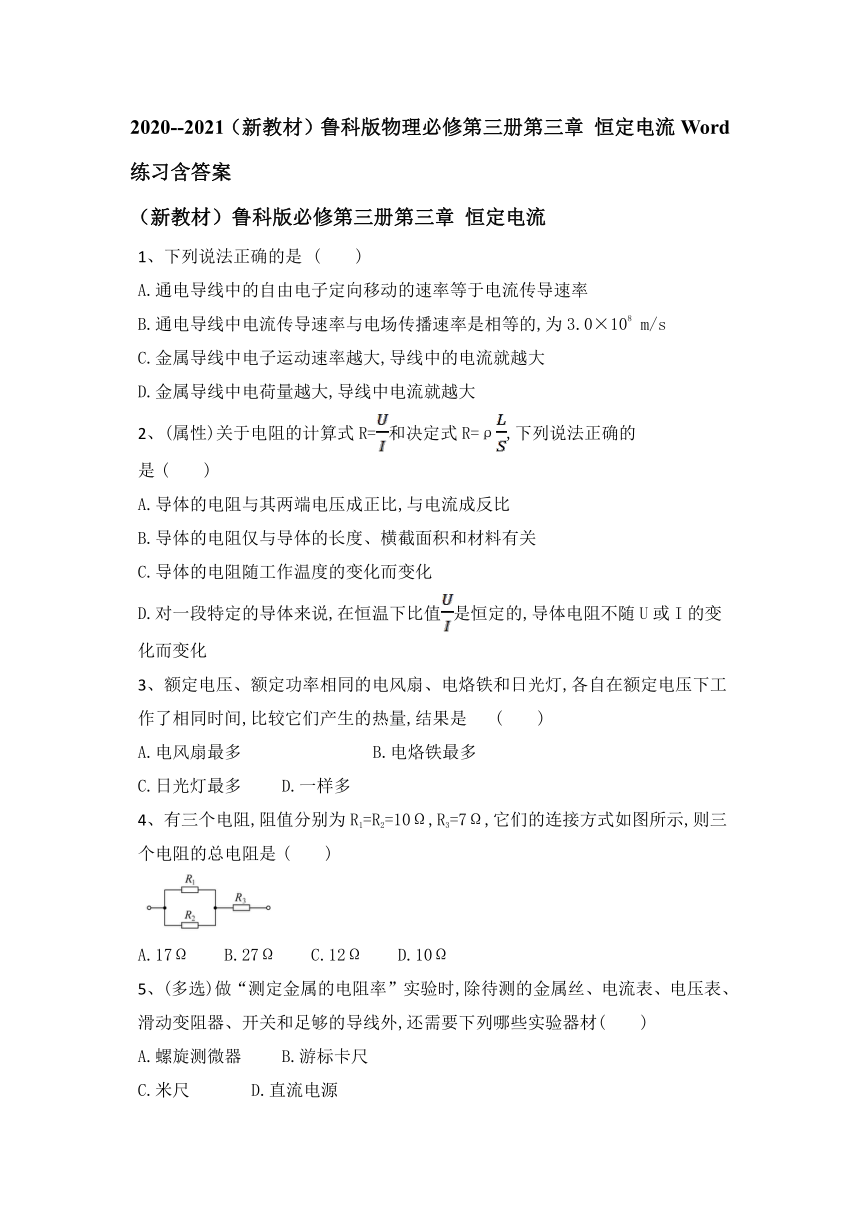

2020--2021(新教材)鲁科版物理必修第三册第三章
恒定电流Word练习含答案
(新教材)鲁科版必修第三册第三章
恒定电流
1、下列说法正确的是
( )
A.通电导线中的自由电子定向移动的速率等于电流传导速率
B.通电导线中电流传导速率与电场传播速率是相等的,为3.0×108
m/s
C.金属导线中电子运动速率越大,导线中的电流就越大
D.金属导线中电荷量越大,导线中电流就越大
2、(属性)关于电阻的计算式R=和决定式R=ρ,下列说法正确的
是
( )
A.导体的电阻与其两端电压成正比,与电流成反比
B.导体的电阻仅与导体的长度、横截面积和材料有关
C.导体的电阻随工作温度的变化而变化
D.对一段特定的导体来说,在恒温下比值是恒定的,导体电阻不随U或I的变化而变化
3、额定电压、额定功率相同的电风扇、电烙铁和日光灯,各自在额定电压下工作了相同时间,比较它们产生的热量,结果是
( )
A.电风扇最多
B.电烙铁最多
C.日光灯最多
D.一样多
4、有三个电阻,阻值分别为R1=R2=10Ω,R3=7Ω,它们的连接方式如图所示,则三个电阻的总电阻是
( )
A.17Ω B.27Ω C.12Ω D.10Ω
5、(多选)做“测定金属的电阻率”实验时,除待测的金属丝、电流表、电压表、滑动变阻器、开关和足够的导线外,还需要下列哪些实验器材( )
A.螺旋测微器
B.游标卡尺
C.米尺
D.直流电源
6、一段长为L、电阻为R的粗细均匀金属丝,把它拉成长为4L的均匀细丝后,切成等长的4段,然后把它们并联在一起,其阻值为
( )
A. B.4R C. D.R
7、LED灯可将电能高效转化为光能,在日常生活中得到普遍应用。某LED灯的额定功率为10
W,它以额定功率工作1
min消耗的电能为
( )
A.10
J B.60
J C.600
J D.6
000
J
8、(多选)用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用并联或串联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )
A.图甲中的A1、A2的示数不同
B.图甲中的A1、A2的指针偏角相同
C.图乙中的A1、A2的示数和偏角都不同
D.图乙中的A1、A2的指针示数相同
9、如图所示为一块长方体铜块,使电流沿如图两个方向通过该铜块,铜块的电阻之比为
( )
A.1 B. C. D.
10、如图所示,理发用的电吹风机中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风将头发吹干,设电动机的线圈电阻为R1,它与电热丝的电阻R2串联,接到直流电源上,电路中电流为I,电动机电压为U1,消耗的电功率为P1,电热丝两端电压为U2,消耗的电功率为P2,则下列式子不正确的是( )
A.P1=U1I
B.U1=IR1
C.P2=I2R2
D.U2=IR2
11、如图所示电路,将两个相同的电流表分别改装成A1(0~3A)和A2(0~0.6A)的电流表,把两个电流表并联接入电路中测量电流,则下列说法中正确的是
( )
A.A1的指针半偏时,A2的指针也半偏
B.A1的指针还没有满偏,A2的指针已经满偏
C.A1的读数为1A时,A2的读数为0.6A
D.A1的读数为1A时,干路中的电流I为2A
12、如图所示,P为一块半圆形薄合金片,先将它按图甲方式接在电极A、B之间,然后将它再按图乙方式接在电极C、D之间,且AB、CD之间的电压是相同的。
问题:
这两种接法在电阻中产生的电流大小关系如何?
13、已知表头G满偏电流为100μA,表头上标记的内阻值为900Ω。R1、R2和R3是定值电阻。利用R1和表头构成1mA的电流表,然后再将其改装为两个量程的电压表。若使用a、b两个接线柱,电压表的量程为1V;若使用a、c两个接线柱,电压表的量程为3V。则根据题给条件,定值电阻的阻值应选R1=________Ω,
R2=________Ω,R3=________Ω。
2020--2021(新教材)鲁科版物理必修第三册第三章
恒定电流Word练习含答案
(新教材)鲁科版必修第三册第三章
恒定电流
1、下列说法正确的是
( )
A.通电导线中的自由电子定向移动的速率等于电流传导速率
B.通电导线中电流传导速率与电场传播速率是相等的,为3.0×108
m/s
C.金属导线中电子运动速率越大,导线中的电流就越大
D.金属导线中电荷量越大,导线中电流就越大
【解析】选B。通电导线中电流传导的速率等于电场传播的速率,大小为3.0×108
m/s,而电子定向移动的速率很小,数量级约为10-5
m/s,A错误,B正确;导线中电流的大小与电子定向移动的速率有关,而与电子运动的速率无关,C错误;电流的大小等于单位时间内通过导体横截面的电荷量,而与导线中的电荷量无关,D错误。
2、(属性)关于电阻的计算式R=和决定式R=ρ,下列说法正确的
是
( )
A.导体的电阻与其两端电压成正比,与电流成反比
B.导体的电阻仅与导体的长度、横截面积和材料有关
C.导体的电阻随工作温度的变化而变化
D.对一段特定的导体来说,在恒温下比值是恒定的,导体电阻不随U或I的变化而变化
【解析】选C、D。导体的电阻是导体本身的特性,与其两端电压和电流强度无关,故A错误;由电阻定律R=ρ可知:导体的电阻与导体的长度、横截面积和材料有关,还和温度有关,B错误;导体的电阻率随温度变化而变化,电阻也随温度而变化,故C正确;导体的电阻是导体本身的特性,对一段特定的导体来说,在恒温下比值是恒定的,导体电阻不随U或I的变化而变化,故D正确。
3、额定电压、额定功率相同的电风扇、电烙铁和日光灯,各自在额定电压下工作了相同时间,比较它们产生的热量,结果是
( )
A.电风扇最多
B.电烙铁最多
C.日光灯最多
D.一样多
【解析】选B。电风扇,电烙铁和日光灯额定电压、额定功率相同,相同时间内消耗的电能相等,而电风扇消耗的电能大部分转化为机械能,日光灯消耗的电能大部分转化为光能,电烙铁消耗的电能全部转化为内能,所以产生的热量电烙铁最多。则B正确,A、C、D错误。
4、有三个电阻,阻值分别为R1=R2=10Ω,R3=7Ω,它们的连接方式如图所示,则三个电阻的总电阻是
( )
A.17Ω B.27Ω C.12Ω D.10Ω
【解析】选C。由题图可知,R1和R2并联再与R3串联,则电路中的总电阻为R总=+R3=Ω+7Ω=12Ω,故选C。
5、(多选)做“测定金属的电阻率”实验时,除待测的金属丝、电流表、电压表、滑动变阻器、开关和足够的导线外,还需要下列哪些实验器材( )
A.螺旋测微器
B.游标卡尺
C.米尺
D.直流电源
【解析】选A、C、D。测量金属丝的长度用米尺,测量金属丝的直径用螺旋测微器,还需直流电源,故A、C、D正确。

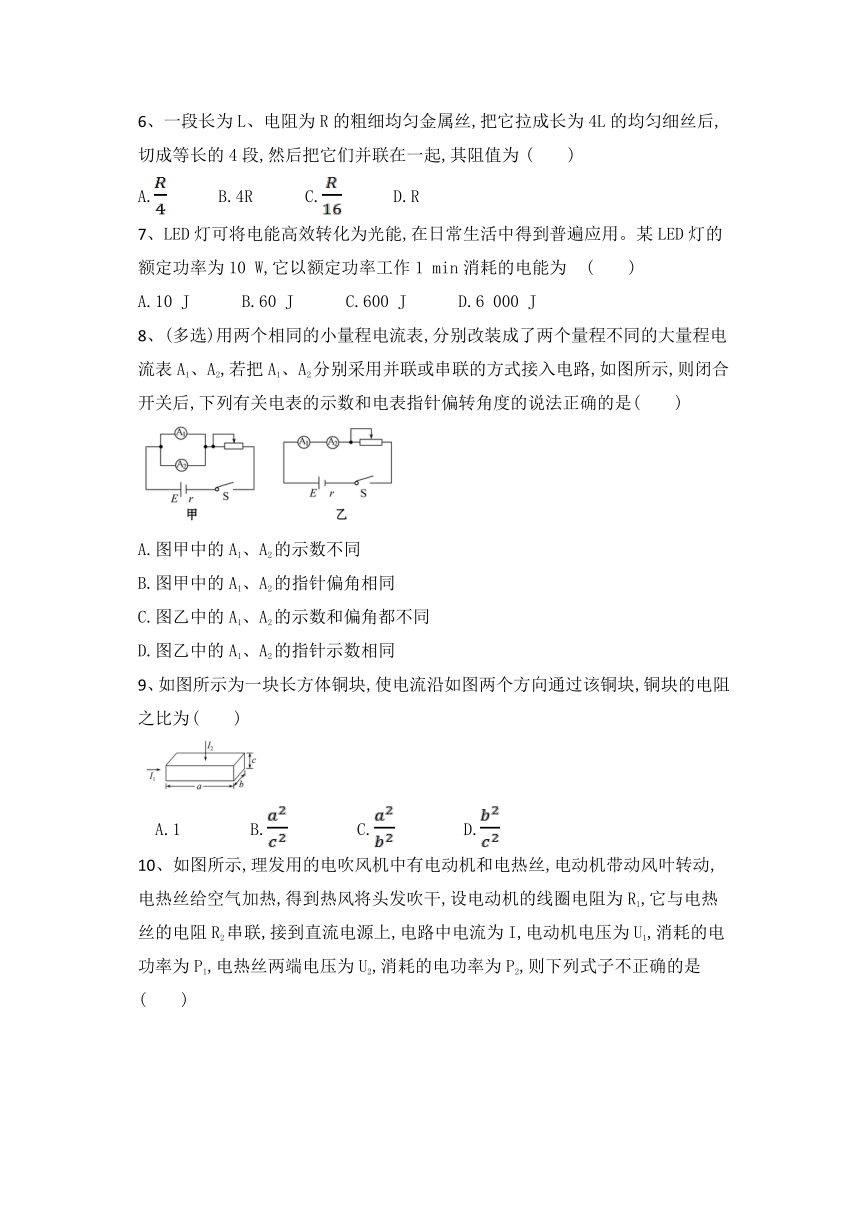

6、一段长为L、电阻为R的粗细均匀金属丝,把它拉成长为4L的均匀细丝后,切成等长的4段,然后把它们并联在一起,其阻值为
( )
A. B.4R C. D.R
【解析】选D。把粗细均匀金属丝拉成长为4L的均匀细丝后,切成等长的4段,每段长度不变,横截面积变为原来的,根据电阻定律R=ρ可得每段的电阻为R′=4R;然后把它们并联在一起,其总阻值为R″==R,故选项D正确,A、B、C错误。
7、LED灯可将电能高效转化为光能,在日常生活中得到普遍应用。某LED灯的额定功率为10
W,它以额定功率工作1
min消耗的电能为
( )
A.10
J B.60
J C.600
J D.6
000
J
【解析】选C。LED灯的额定功率为10
W,它以额定功率工作1
min=60
s内消耗的电能为:W=Pt=10×60
J=600
J;所以选C。
8、(多选)用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用并联或串联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )
A.图甲中的A1、A2的示数不同
B.图甲中的A1、A2的指针偏角相同
C.图乙中的A1、A2的示数和偏角都不同
D.图乙中的A1、A2的指针示数相同
【解析】选A、B、D。图甲中的A1、A2并联,表头的电压相等,电流相等,指针偏转的角度相同,量程不同的电流表读数不同。故A、B正确;图乙中的A1、A2串联,A1、A2的示数相同。由于量程不同,内阻不同,电表两端的电压不同,流过表头的电流不同,指针偏转的角度不同,故C错误,D正确。
9、如图所示为一块长方体铜块,使电流沿如图两个方向通过该铜块,铜块的电阻之比为
( )
A.1 B. C. D.
【解析】选B。根据电阻定律R1=ρ=ρ,R2=ρ=ρ,故可得=×=,则B正确,A、C、D错误。
10、如图所示,理发用的电吹风机中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风将头发吹干,设电动机的线圈电阻为R1,它与电热丝的电阻R2串联,接到直流电源上,电路中电流为I,电动机电压为U1,消耗的电功率为P1,电热丝两端电压为U2,消耗的电功率为P2,则下列式子不正确的是( )
A.P1=U1I
B.U1=IR1
C.P2=I2R2
D.U2=IR2
【解析】选B。由于流过电动机的电流为I,电动机两端的电压为U1,所以电动机消耗的功率为P1=U1I,故A正确;电动机为非纯电阻电路,所以电动机两端的电压U1≠IR1,故B错误;由于电热丝为纯电阻,所以电功率P2=I2R2,U2=IR2,故C、D正确。

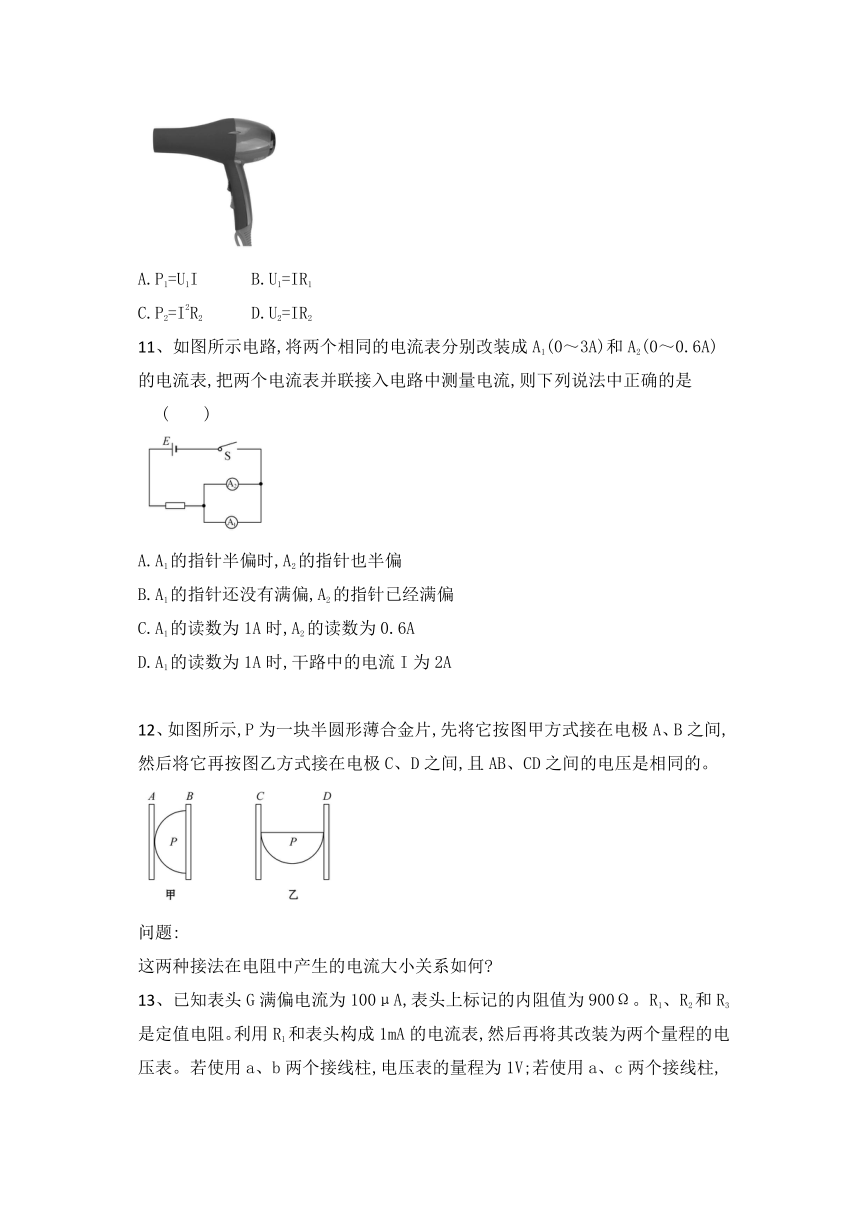

11、如图所示电路,将两个相同的电流表分别改装成A1(0~3A)和A2(0~0.6A)的电流表,把两个电流表并联接入电路中测量电流,则下列说法中正确的是
( )
A.A1的指针半偏时,A2的指针也半偏
B.A1的指针还没有满偏,A2的指针已经满偏
C.A1的读数为1A时,A2的读数为0.6A
D.A1的读数为1A时,干路中的电流I为2A
【解析】选A。电流表的改装是在原来电流表的基础上并联一个电阻而成的,表头的电阻并没有改变,当两个电流表并联接入电路中,则加在两电流表表头上的电压相等,所以指针偏转的角度也应该相同。只是经过改装后的示数发生变化,因此A正确,B错误;当A1的读数为1A时,A2的指针应该指到相应位置即表盘的处,为0.2A,故C错误;干路上电流等于支路上电流之和为1.2A,故D错误。
12、如图所示,P为一块半圆形薄合金片,先将它按图甲方式接在电极A、B之间,然后将它再按图乙方式接在电极C、D之间,且AB、CD之间的电压是相同的。
问题:
这两种接法在电阻中产生的电流大小关系如何?
【解析】将四分之一圆形薄合金片看成一个电阻,设其阻值为r,甲图可认为两个阻值为r的电阻并联,总电阻为;乙图可以看作两个阻值为r的电阻串联,总电阻为2r,由两端电压相等,I=知电阻小的电流大,即图甲电流比图乙电流大。
答案:见解析

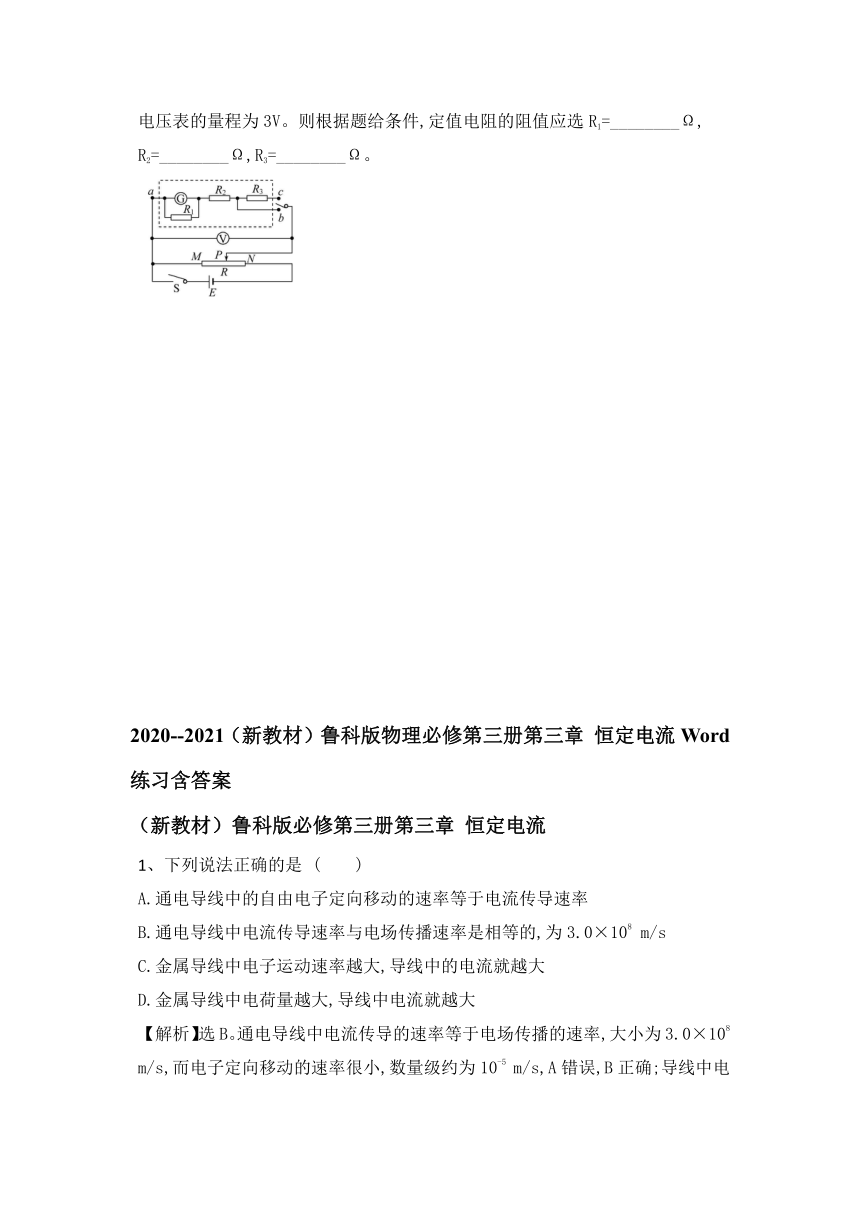

13、已知表头G满偏电流为100μA,表头上标记的内阻值为900Ω。R1、R2和R3是定值电阻。利用R1和表头构成1mA的电流表,然后再将其改装为两个量程的电压表。若使用a、b两个接线柱,电压表的量程为1V;若使用a、c两个接线柱,电压表的量程为3V。则根据题给条件,定值电阻的阻值应选R1=________Ω,
R2=________Ω,R3=________Ω。
【解析】根据题意,R1与表头G构成1mA的电流表,则:IgRg=(I-Ig)R1,
代入数据:100×10-6×900=(1×10-3-100×10-6)R1;
整理得R1=100Ω
若使用a、b两个接线柱,电压表的量程为1V,则R2==Ω=910Ω
若使用a、c两个接线柱,电压表的量程为3V,则R3==Ω
=2000Ω
答案:100 910 2000
