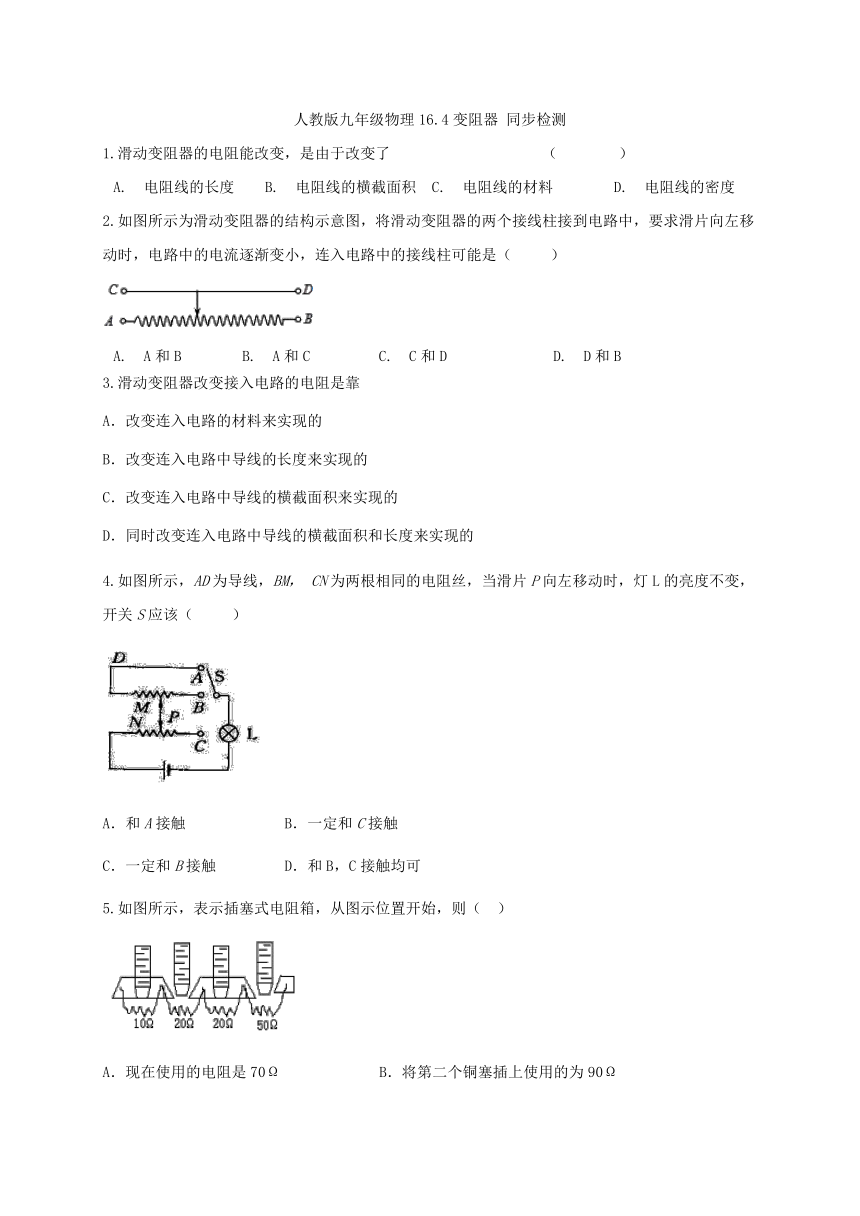

人教版九年级物理16.4变阻器
同步检测
1.滑动变阻器的电阻能改变,是由于改变了??????????(????)
A.?电阻线的长度??B.?电阻线的横截面积?C.?电阻线的材料????D.?电阻线的密度
2.如图所示为滑动变阻器的结构示意图,将滑动变阻器的两个接线柱接到电路中,要求滑片向左移动时,电路中的电流逐渐变小,连入电路中的接线柱可能是(??

A.?A和B????B.?A和C?
?C.?C和D???????D.?D和B
3.滑动变阻器改变接入电路的电阻是靠
A.改变连入电路的材料来实现的
B.改变连入电路中导线的长度来实现的
C.改变连入电路中导线的横截面积来实现的
D.同时改变连入电路中导线的横截面积和长度来实现的
4.如图所示,AD为导线,BM,
CN为两根相同的电阻丝,当滑片P向左移动时,灯L的亮度不变,开关S应该(

A.和A接触
B.一定和C接触
C.一定和B接触
D.和B,C接触均可
5.如图所示,表示插塞式电阻箱,从图示位置开始,则(

A.现在使用的电阻是70Ω
B.将第二个铜塞插上使用的为90Ω
C.将全部铜塞插上使用电阻为100Ω
D.将铜塞都拔出,总电阻为零
6.如图所示是某汽车上一种自动测定油箱内油面高低的装置。R是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所示的刻度,就可以知道油箱内油面的高度,当滑动变阻器的金属滑片上移时(
??)
A?电路中的电流减小,油箱油面降低
B?电路中的电流减小,油箱油面升高
C?电路中的电流增大,油箱油面降低
D?电路中的电流增大,油箱油面升高
7.滑动变阻器的原理:通过移动滑片改变接入电路中________来改变连入电路中的________,从而控制电路中________的变化.
8.下图所示的电阻箱的示数为________

9.使用变阻器要将变阻器________联在电路中,必须同时使用________两个接线柱,即“一上一下”,接入电路前应将电阻调到_________________,_________________只在实验室中使用。有些家用电器音量调节的器件通常称为___________________。
10.调节收音机音量的电位器如图所示,有A、B、C三个接线柱,它是通过改变接入电路中电阻的
 来改变电阻的大小;如果将
 两接线柱接入电路中,顺时针旋转音量旋钮时,发出声音的音量将变大。关于电位器上电阻丝的材料,应该选用
 (选填“铜丝”或“镍铬合金丝”)。
11.滑动变阻器是靠改变
______
来改变电阻的,从而逐渐改变电路中的电流的。变阻器的”20Ω?
0.6A”表示的意义是
______

12.某班同学做“用滑动变阻器改变电流”的实验,电路如图所示。
(1)连接实物时,开关应当
 ,滑片P应移动到最
 端(选填“左”或“右”);
(2)开始实验后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是
 ;乙同学发现无论怎样移动滑片P,灯一直很亮,这可能是
 ;丙同学缓慢移动滑片P时,看到灯忽然亮又忽然不亮,这可能是
 。
答案
1-6
A
D
B
B
A
A
7.长度;电阻;电流
8.3204
9.串
上下
阻值最大处
滑动变阻器
电位器
10.电阻丝长度;A、B;镍铬合金丝
11.接入电路中电阻丝的长度;20Ω表示该滑动变阻器的最大阻值为20Ω,0.6A表示允许通过该滑动变阻器的最大电流为0.6A。
12.(1)断开;左。
(2)滑动变阻器连接的是下面两个接线柱;滑动变阻器连接的是上面两个接线柱;滑片处接触不良。
