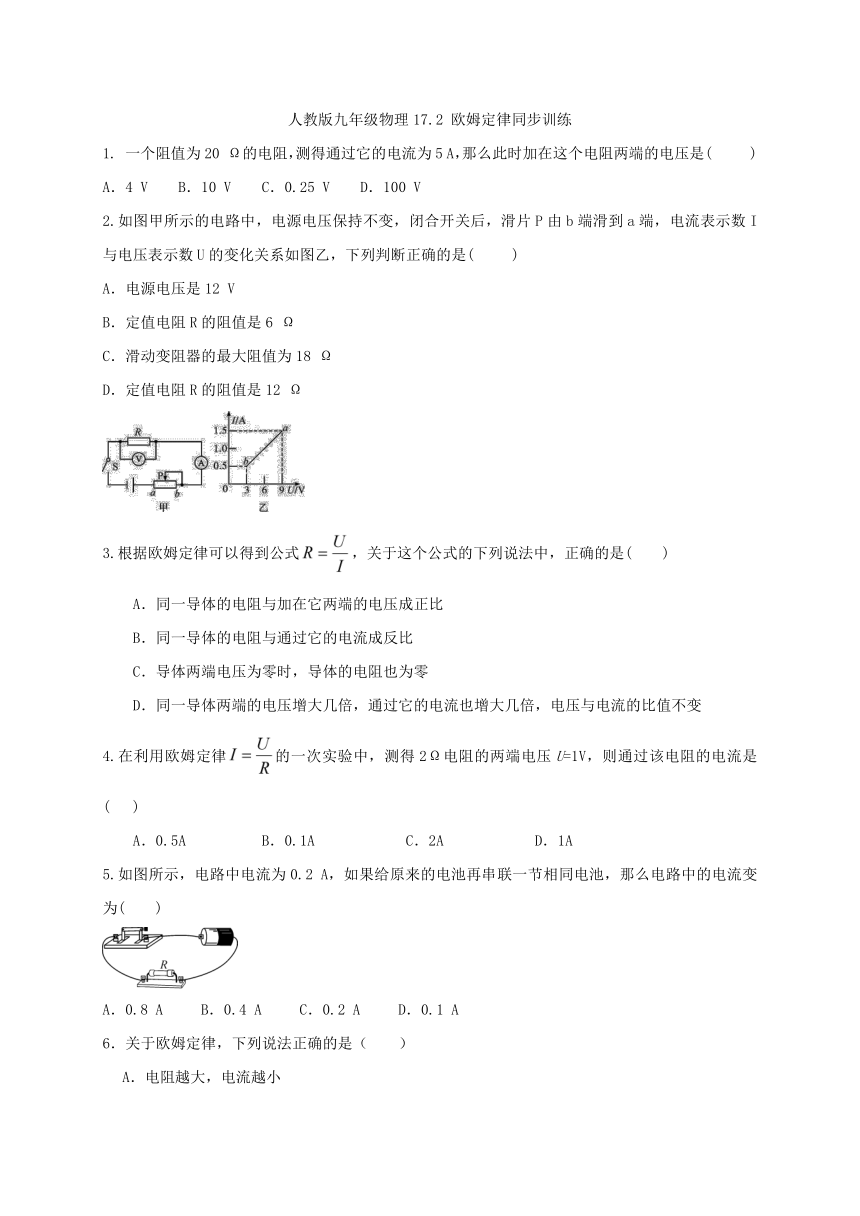

人教版九年级物理17.2 欧姆定律同步训练 含答案

人教版九年级物理17.2
欧姆定律同步训练
1.
一个阻值为20
Ω的电阻，测得通过它的电流为5
A，那么此时加在这个电阻两端的电压是(　　
)
A．4
V　　B．10
V　　C．0.25
V　　D．100
V
2.如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙，下列判断正确的是(　
　)
A．电源电压是12
V
B．定值电阻R的阻值是6
Ω
C．滑动变阻器的最大阻值为18
Ω
D．定值电阻R的阻值是12
Ω
3.根据欧姆定律可以得到公式，关于这个公式的下列说法中，正确的是(
)
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
4.在利用欧姆定律的一次实验中，测得2Ω电阻的两端电压U=1V，则通过该电阻的电流是(
)
A．0.5A
B．0.1A
C．2A
D．1A
5.如图所示，电路中电流为0.2
A，如果给原来的电池再串联一节相同电池，那么电路中的电流变为(
)
A．0.8
A
B．0.4
A
C．0.2
A
D．0.1
A
6．关于欧姆定律，下列说法正确的是（　　）
A．电阻越大，电流越小
B．电压越大，电流越大
C．电压为零，电阻也为零
D．电阻一定时，电压越大，电流越大

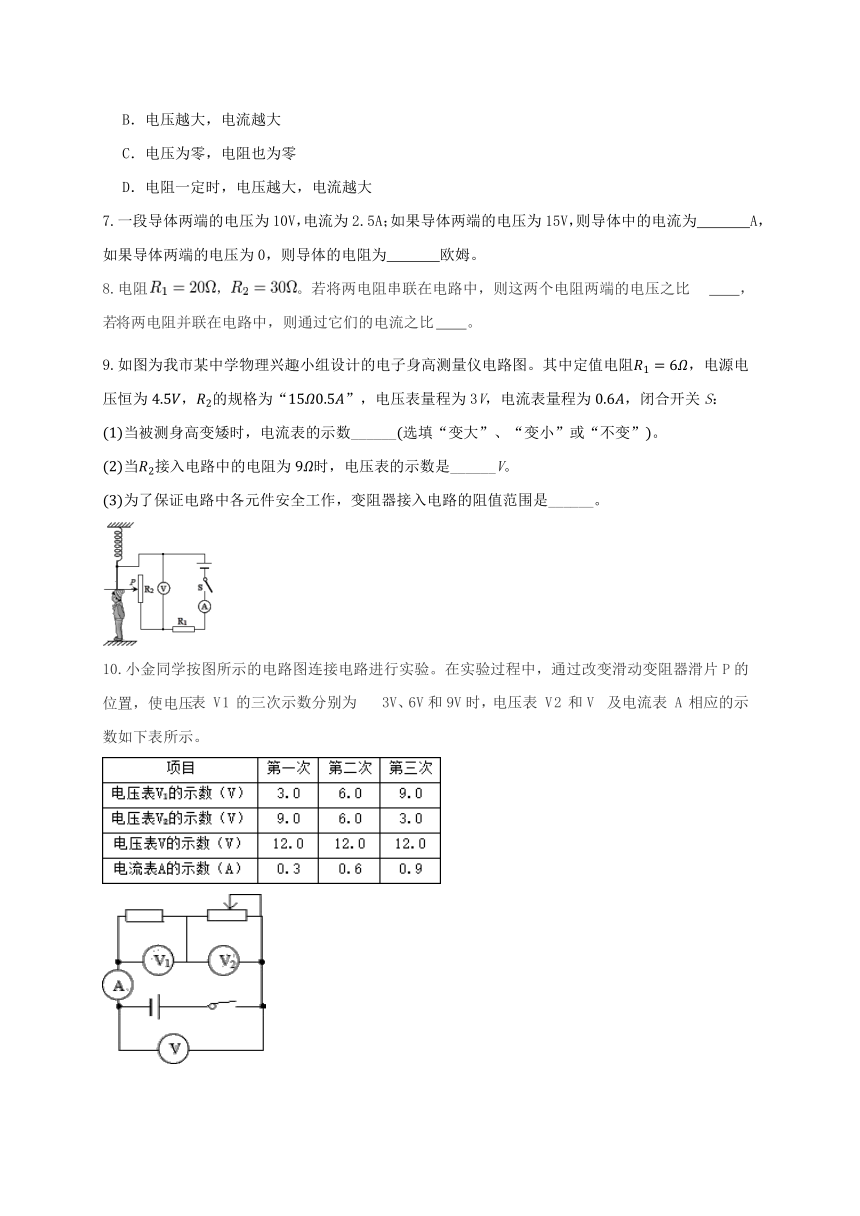

7.一段导体两端的电压为10V，电流为2.5A；如果导体两端的电压为15V，则导体中的电流为　
　A，如果导体两端的电压为0，则导体的电阻为　
　欧姆。
8.电阻，
。若将两电阻串联在电路中，则这两个电阻两端的电压之比
，若将两电阻并联在电路中，则通过它们的电流之比
。
9.如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图。其中定值电阻，电源电压恒为，的规格为“”，电压表量程为3V，电流表量程为，闭合开关S：
当被测身高变矮时，电流表的示数______选填“变大”、“变小”或“不变”。
当接入电路中的电阻为时，电压表的示数是______V。
为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是______。
10.小金同学按图所示的电路图连接电路进行实验。在实验过程中，通过改变滑动变阻器滑片P的位置，使电压表V1的三次示数分别为
3V、6V和9V时，电压表V2和V及电流表A相应的示数如下表所示。
（1）按照电路图甲，用笔画代替导线将图乙中的实物连接起来，导线不能交叉（注意:各电表左端接线柱为负接线柱）。
（2）对表格中三只电压表的示数进行分析，可归纳出的结论是：在串联电路中，
。
对表格中电压表V1和电流表A的示数进行分析，可归纳出的结论是：当导体的电阻一定时，
。
（4）通过对表格中的数据进行分析或计算，你还能获得什么信息：
。（答出一条即可）
11..在如图所示的电路中，电源电压保持不变。电路中滑动变阻器上标有“20Ω?
2A”字样，电流表的量程为0～0.6A，电压表的量程为0～3V，电阻R1的阻值为4Ω。当滑片在滑动变阻器的最右端a点时，闭合开关，电压表的示数为2伏，求：
（1）通过电阻R1的电流；
（2）电源电压；
（3）为了保证电路能正常工作及各电表不致损坏，求滑动变阻器的取值范围。
12.如图所示，电源的电压为6V，电流表的示数为0.4A，电压表的示数为2V，求：
R1两端的电压；
（2）R2的阻值；
（3）电阻R1。
答案
1-6
D
B
D
A
B
D
7.3.75；4
8.2:3
3:2
9.变大
?
?
10.(1)略
(2)电源电压等于各用电器两端电压之和;
(3)电流与电压成正比;
(4)略.
11.0．5A
12V
滑动变阻器连入电阻范围为16Ω～20Ω
12.4
5
10
