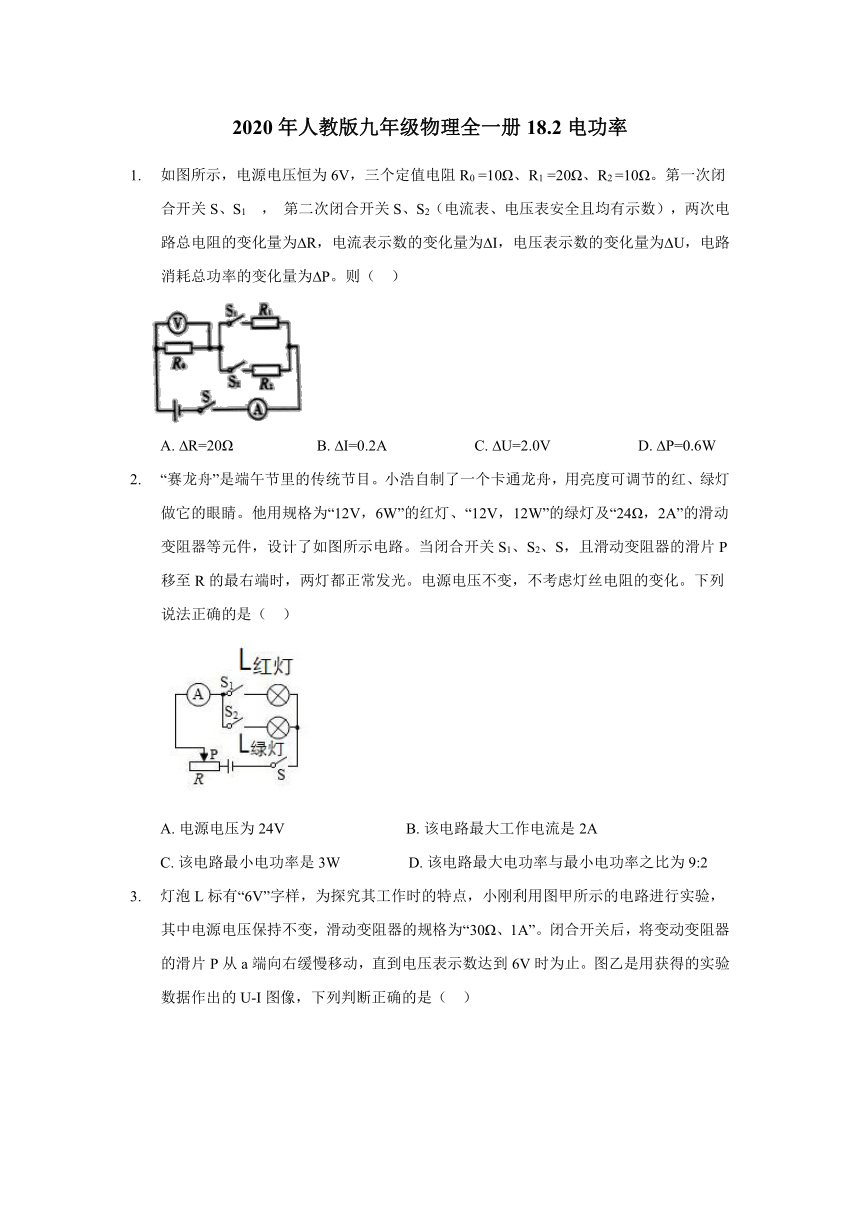

2020年人教版九年级物理全一册18.2电功率
如图所示，电源电压恒为6V，三个定值电阻R0
=10Ω、R1
=20Ω、R2
=10Ω。第一次闭合开关S、S1
，
第二次闭合开关S、S2（电流表、电压表安全且均有示数），两次电路总电阻的变化量为?R，电流表示数的变化量为?I，电压表示数的变化量为?U，电路消耗总功率的变化量为?P。则（??
）
A.??R=20Ω??????????????????????B.??I=0.2A???????????????????????C.??U=2.0V???????????????????????D.??P=0.6W
“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12V，6W”的红灯、“12V，12W”的绿灯及“24Ω，2A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是（??
）
A.?电源电压为24V
B.?该电路最大工作电流是2A
C.?该电路最小电功率是3W
D.?该电路最大电功率与最小电功率之比为9:2

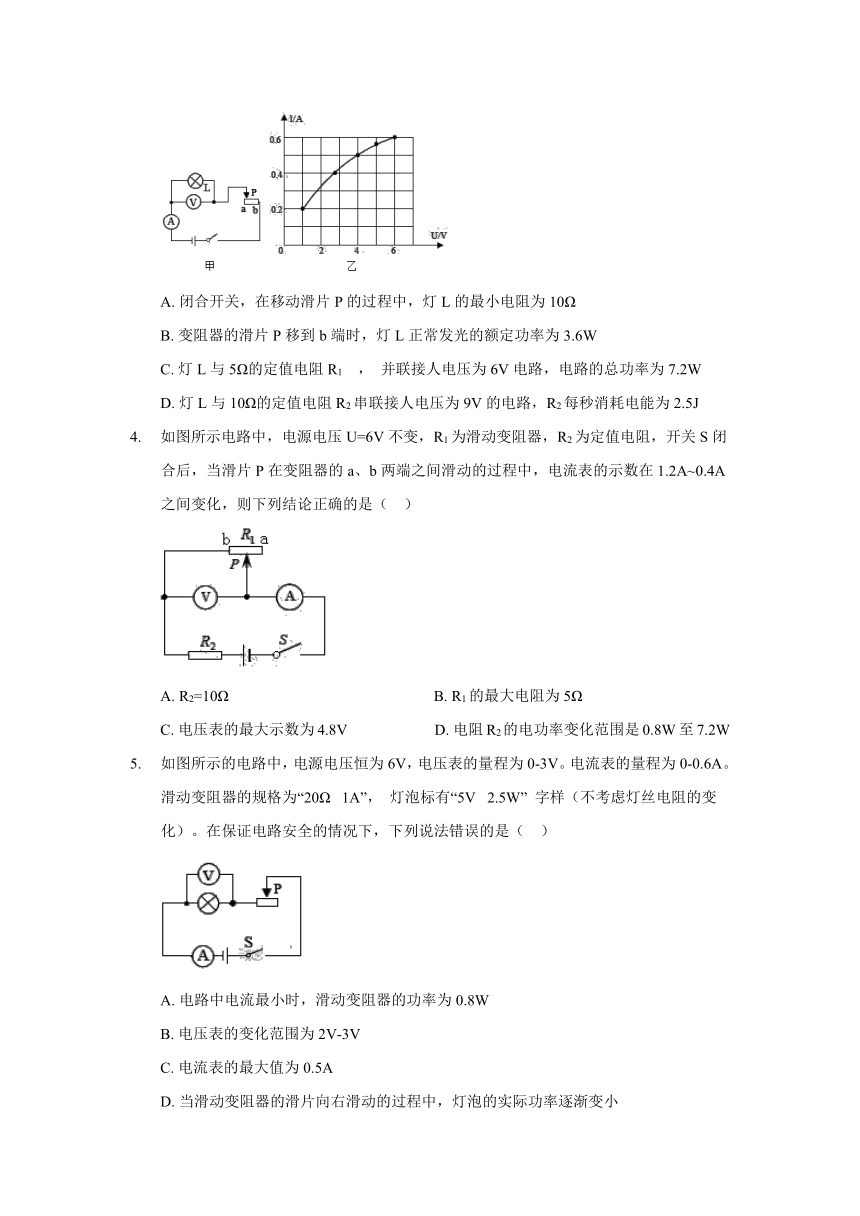

灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，其中电源电压保持不变，滑动变阻器的规格为“30Ω、1A”。闭合开关后，将变动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的U-I图像，下列判断正确的是（??
）
A.?闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B.?变阻器的滑片P移到b端时，灯L正常发光的额定功率为3.6W
C.?灯L与5Ω的定值电阻R1
，
并联接人电压为6V电路，电路的总功率为7.2W
D.?灯L与10Ω的定值电阻R2串联接人电压为9V的电路，R2每秒消耗电能为2.5J
如图所示电路中，电源电压U=6V不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器的a、b两端之间滑动的过程中，电流表的示数在1.2A~0.4A之间变化，则下列结论正确的是（??
）
A.?R2=10Ω??????????????????????????????????????????????????????B.?R1的最大电阻为5Ω
C.?电压表的最大示数为4.8V???????????????????????D.?电阻R2的电功率变化范围是0.8W至7.2W
如图所示的电路中，电源电压恒为6V，电压表的量程为0-3V。电流表的量程为0-0.6A。
滑动变阻器的规格为“20Ω?
1A”，
灯泡标有“5V?
2.5W”
字样（不考虑灯丝电阻的变化）。在保证电路安全的情况下，下列说法错误的是（??
）
A.?电路中电流最小时，滑动变阻器的功率为0.8W
B.?电压表的变化范围为2V-3V
C.?电流表的最大值为0.5A
D.?当滑动变阻器的滑片向右滑动的过程中，灯泡的实际功率逐渐变小

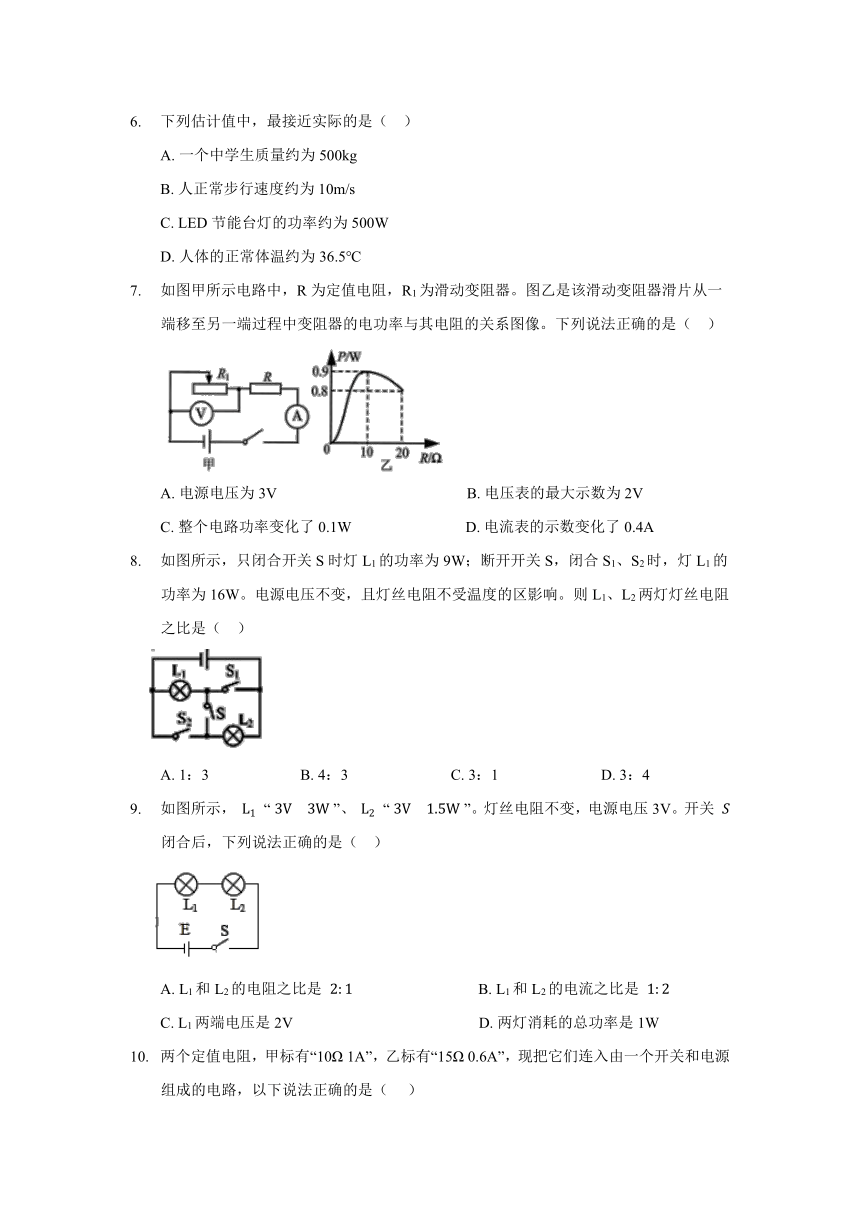

下列估计值中，最接近实际的是（
??）
A.?一个中学生质量约为500kg
B.?人正常步行速度约为10m/s
C.?LED节能台灯的功率约为500W
D.?人体的正常体温约为36.5℃
如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（??
）
A.?电源电压为3V??????????????????????????????????????????????????B.?电压表的最大示数为2V
C.?整个电路功率变化了0.1W??????????????????????????????D.?电流表的示数变化了0.4A
如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（??
）
A.?1：3????????????????????????B.?4：3???????????????????????????C.?3：1???????????????????????????D.?3：4
如图所示，
“
”、
“
”。灯丝电阻不变，电源电压3V。开关
闭合后，下列说法正确的是（??
）
A.?L1和L2的电阻之比是
?????????????????????????????????B.?L1和L2的电流之比是
C.?L1两端电压是2V?????????????????????????????????????????????????D.?两灯消耗的总功率是1W
两个定值电阻，甲标有“10Ω
1A”，乙标有“15Ω
0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（?
）
A.?甲、乙并联时允许干路最大电流为1.6A
B.?甲、乙并联时允许乙的最大功率为9W
C.?甲、乙串联时允许电源最大电压为19V
D.?甲、乙串联时允许甲的最大功率为3.6W
如图所示的电路，电源电压保持不变。闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则电路总功率P与电压表示数U之间的关系图像为（??
）
A.??????????????B.??????????????C.???????????D.?
如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是（??
）
A.?此过程中电流与电压成正比
B.?此过程中小灯泡电阻保持不变
C.?额定电流是0.3A
D.?额定功率是1.5W
如图所示，是小明家的电能表以及该表某月初、月末的两次读数，由图可知，他家在该月消耗的电能为________kW?h，他家现已接入用电器的总功率为2000W，还可以接入的用电器最大功率为________W。
小聪家的电能表如图所示，由此可知，小聪家允许接入电路的最大功率为_______kW；小聪家有一个规格为“220V??
1000W”
的用电器，可能是_______（
选填“台灯”“电饭锅”或“电视机”）。当电路中只有这一用电器正常工作10min，电能表的转盘转了______转。
如图，灯L标有“4V
2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），电流表示数为________A，通电1min电路中产生的热量为________J．
电源电压为3V，分别将标有“6V?6W”和“3V?3W”的甲乙两只灯泡串联接在该电源两端，________灯实际功率大；若并联在该电源两端，两灯消耗的功率之比P甲:P乙=________（忽略温度对灯丝电阻的影响）
如图所示电路，电源电压不变，定值电阻R2＝20Ω，且R1如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。第一次只闭合开关S、S1
，
将滑片P从B端移动到A端，第二次只闭合开关S、S2
，
将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。求：
（1）滑动变阻器两端AB间的电阻值；
（2）在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是多少?
（3）在整个过程中且电路安全条件下，R0功率的变化范围。
如图所示的电路，电源电压不变，R1为定值电阻，R2为标有“100Ω
2A”的变阻器，电压表量程为0～15V，电流表量程为0～3A。在保证电路安全的前提下，闭合开关，移动变阻器滑片，当电压表的示数为4V时，电流表的示数为0.8A：当电压表的示数为10V时，变阻器消耗的电功率为5W。求：
（1）当电压表的示数为4V时，变阻器接入电路的阻值；
（2）电源电压和电阻R1阻值；
（3）电阻R1消耗最小功率。
如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，调节滑动变阻器RP
，
使电压表示数为2V。
（1）画出实物电路所对应的电路图；
（2）求RP接入电路的阻值；
（3）求R0的电功率。
答案部分
1.【答案】
D
2.【答案】
C
3.【答案】
D
4.【答案】
D
5.【答案】
C
6.【答案】
D
7.【答案】
D
8.【答案】
C
9.【答案】
D
10.【答案】
D
11.【答案】
A
12.【答案】
D
13.【答案】
90；200
14.【答案】
11；电饭锅；500
15.【答案】
0.7；168
16.【答案】
甲；1:2
17.【答案】
6；4:1
18.【答案】
（1）解：只闭合开关S、S1
，
灯泡L短路，定值电阻R0与滑动变阻器R的最大阻值串联，电路电流不变，将滑片P从B端移动到A端时，电压表测滑动变阻器R两端电压，由图乙可知此时电路电流为0.4A，滑动变阻器接入阻值最大时，两端电压最大为8V，由
可得滑动变阻器两端AB间的电阻值
答：滑动变阻器两端AB间的电阻值是20Ω
（2）解：根据串联分压由(1)可知，定值电阻R0两端电压
由
可得定值电阻R0的阻值
只闭合开关S、S2时，灯泡L、定值电阻R0、滑动变阻器R串联，电压表测滑动变阻器R两端电压，滑片P在A端时，白炽灯L正常发光。由图乙可知此时电路电流为0.5A，电压表示数即滑动变阻器R两端电压为1V，根据
可得定值电阻R0两端电压
根据串联分压可得灯泡正常发光时两端电压
则白炽灯L正常工作1min消耗的电能
答：在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是180J
（3）解：在整个过程中且电路安全条件下，由图乙可知通过定值电阻R0的最大电流、最小电流分别为0.5A、0.3A，则R0功率的最大值和最小值分别为
即R0功率的变化范围是0.9W~2.5W。
答：在整个过程中且电路安全条件下，R0功率的变化范围0.9W~2.5W。
【答案】
（1）解：由图可知，电阻R1和变阻器R2串联，电压表测量变阻器R2两端的电压，电流测量电路中的电流，当电压表的示数为4V时，由串联电路电流的规律和欧姆定律得到变阻器接入电路的阻值
答：当电压表的示数为4V时，变阻器接入电路的阻值是5Ω
（2）解：当电压表的示数为4V时，电源电压U=IR1+U2=0.8A×R1+4V
当电压表的示数为10V时，通过电路的电流
电源电压U=I′R1+U2=0.5A×R1+10V
所以0.8A×R1+4V=0.5A×R1+10V
R1=20Ω
电源电压U=IR1+U2=0.8A×20Ω+4V=20V
答：电源电压是20V，电阻R1阻值是20Ω
（3）解：电压表量程为0～15V，当电压表的示数为15V时，变阻器连入电路的电阻最大，此时通过电路的电流最小，R1两端的电压
电阻R1消耗最小功率
答：电阻R1消耗最小功率是1.25W
【答案】
（1）解：按照实物图连接画电路图，如图所示
（2）解：闭合开关S，调节滑动变阻器RP
，
使电压表示数为2V，则串联电路中的电流
根据串联分压可知RP两端的电压
由
可得RP接入电路的阻值
答：
RP接入电路的阻值是5Ω
（3）解：R0的电功率
答：R0的电功率是0.4W。
