2020年人教版九年级物理全一册19.1家庭电路
将电灯、开关和插座接入家庭电路中，接线正确的是（?
）
???????????????B.???????????????
C.?
??????????????
D.?
在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的（??
）
A.?地线?????????????????????????B.?火线???????????????????????????C.?零线??????????????????????????D.?火线和零线
小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，他设计了如图甲所示的电路，S1和S2是单刀双掷开关，图乙是已经安装的电能表。为保证安全用电，下列说法正确的是（??
）
A.?若用电器消耗5kW·h的电能，电能表的转盘转900转?????
B.?若熔断器的熔丝熔断了，可以用铁丝代替
C.?a端应该接零线，b端接火线??????????????????????????????????????????
D.?a端应该接火线，b端接零线

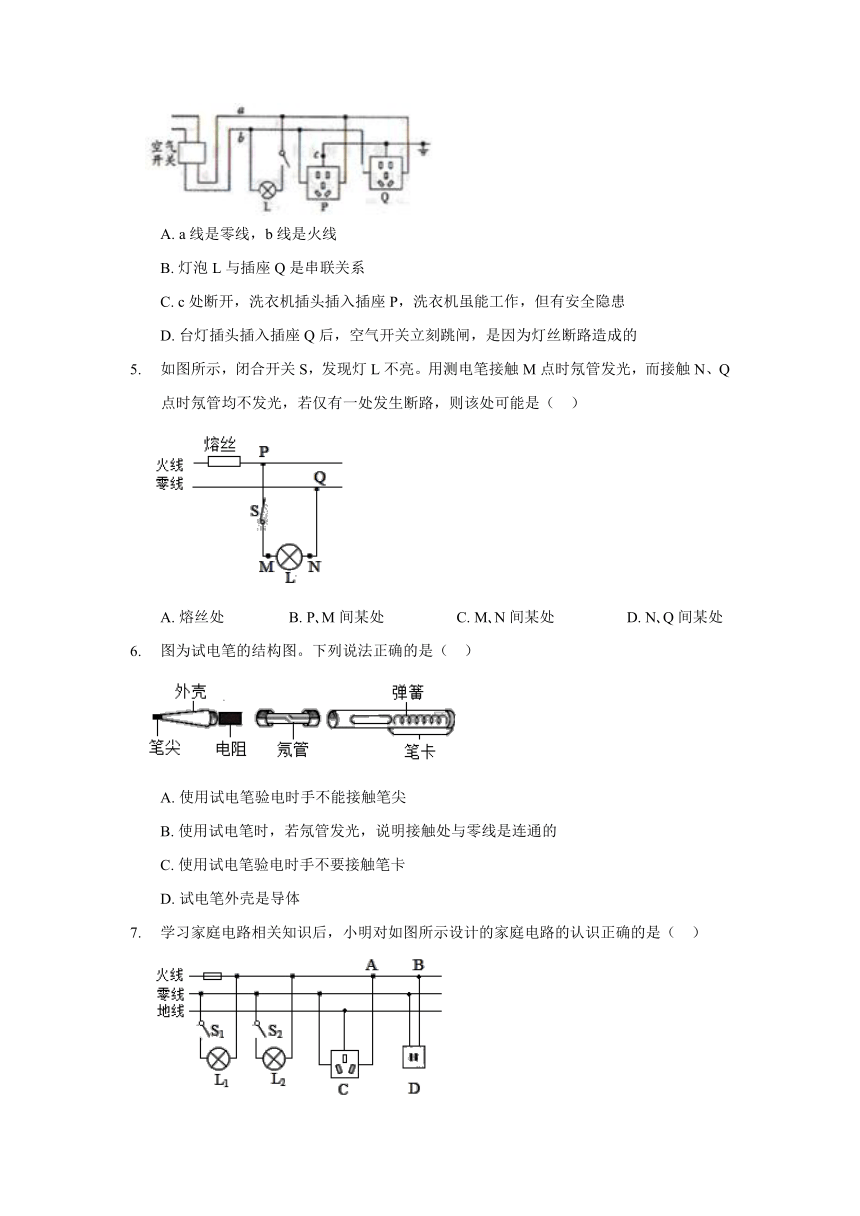

小玲家的家庭电路简化后如图所示，由该电路可知说法正确的是（??
）
A.?a线是零线，b线是火线
B.?灯泡L与插座Q是串联关系
C.?c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
D.?台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的
如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是（
??）
A.?熔丝处?????????????????B.?P?M间某处???????????????????C.?M?N间某处???????????????????D.?N?Q间某处
图为试电笔的结构图。下列说法正确的是（??
）
A.?使用试电笔验电时手不能接触笔尖???????
B.?使用试电笔时，若氖管发光，说明接触处与零线是连通的
C.?使用试电笔验电时手不要接触笔卡???????
D.?试电笔外壳是导体

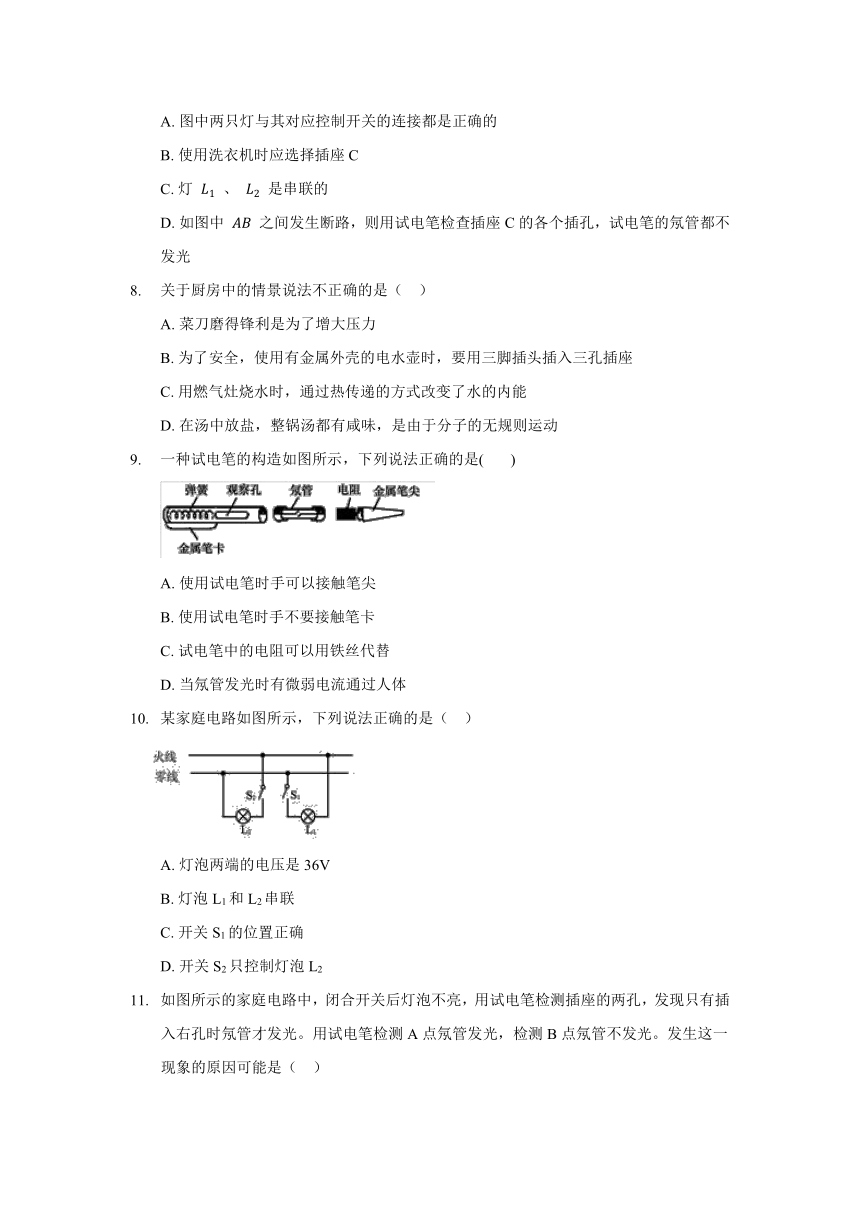

学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（??
）
A.?图中两只灯与其对应控制开关的连接都是正确的
B.?使用洗衣机时应选择插座C
C.?灯
、
是串联的
D.?如图中
之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
关于厨房中的情景说法不正确的是（??
）
A.?菜刀磨得锋利是为了增大压力
B.?为了安全，使用有金属外壳的电水壶时，要用三脚插头插入三孔插座
C.?用燃气灶烧水时，通过热传递的方式改变了水的内能
D.?在汤中放盐，整锅汤都有咸味，是由于分子的无规则运动
一种试电笔的构造如图所示，下列说法正确的是(?????
)
A.?使用试电笔时手可以接触笔尖
B.?使用试电笔时手不要接触笔卡
C.?试电笔中的电阻可以用铁丝代替
D.?当氖管发光时有微弱电流通过人体
某家庭电路如图所示，下列说法正确的是（??
）
A.?灯泡两端的电压是36V??????
B.?灯泡L1和L2串联??????
C.?开关S1的位置正确??????
D.?开关S2只控制灯泡L2

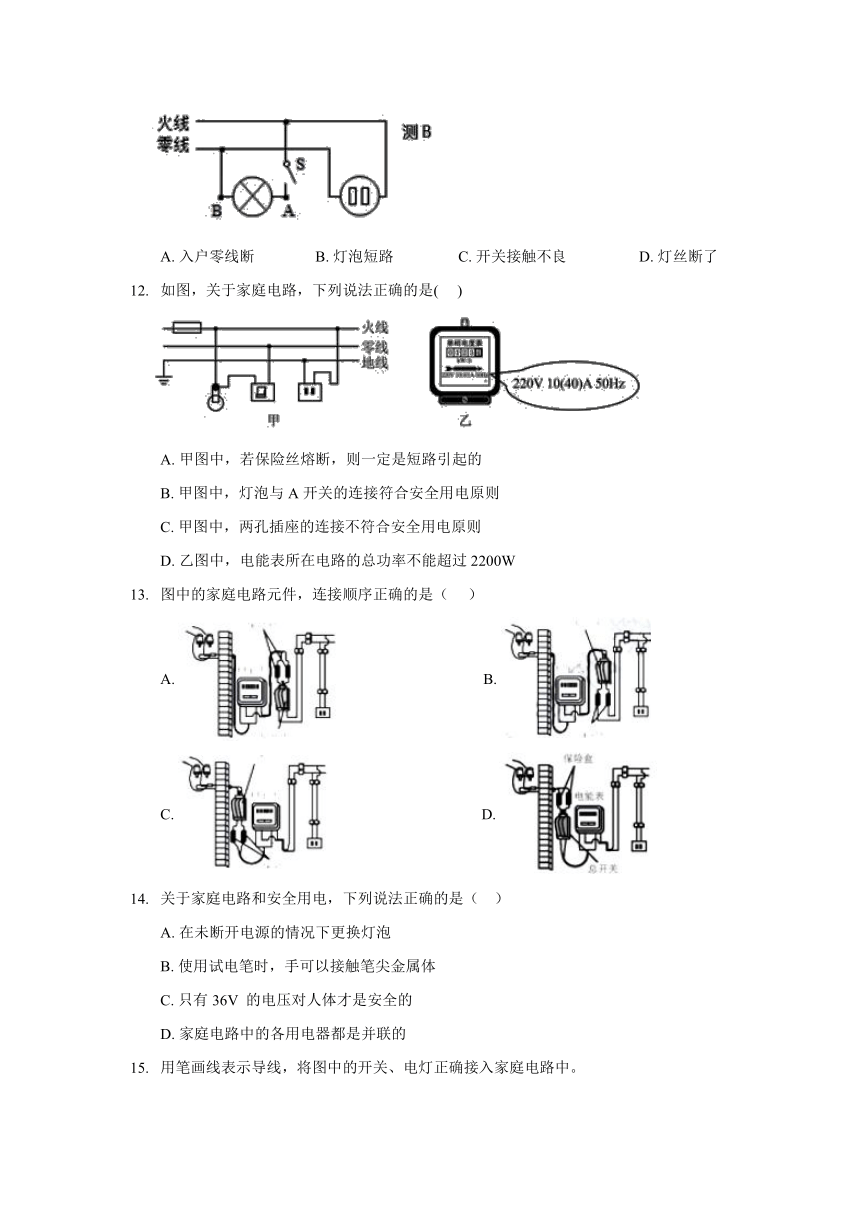

如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（??
）
A.?入户零线断????????????????B.?灯泡短路?????????????????C.?开关接触不良???????????????????D.?灯丝断了
如图，关于家庭电路，下列说法正确的是(
???)
A.?甲图中，若保险丝熔断，则一定是短路引起的
B.?甲图中，灯泡与A开关的连接符合安全用电原则
C.?甲图中，两孔插座的连接不符合安全用电原则
D.?乙图中，电能表所在电路的总功率不能超过2200W
图中的家庭电路元件，连接顺序正确的是（???
）
A.???????????????????????????????????????B.?
C.?????????????????????????????????????????D.?
关于家庭电路和安全用电，下列说法正确的是（??
）
A.?在未断开电源的情况下更换灯泡?????????????????????????
B.?使用试电笔时，手可以接触笔尖金属体
C.?只有36V
的电压对人体才是安全的??????????????????????
D.?家庭电路中的各用电器都是并联的
用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
如图，只闭合开关S，风扇M工作；只闭合开关S1
，
灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
为判断如图所示的家庭电路中白炽灯
是否短路，将火线上的熔丝断开，用另一只完好的白炽灯
作为“校验灯”接入电路。然后闭合总开关，再闭合开关
，即可根据
的亮暗做出判断。请在图中补画一根导线，将
正确接入电路。
如图，请把节能灯正确接人到家庭电路中。
生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。
（1）取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是________联的。断开开关，装上灯泡。
（2）小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220
V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤________。
（3）小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220
V，观察灯泡外包装，上面有如图乙所示信息。请你对这种接线方法的安全性进行分析________。
传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用．
（1）如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用．
（2）以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
如图是家庭电路的组成示意图．请你完成下列填空题：
（1）人体的安全电压不高于________V；
（2）正确捏住测电笔，且使笔尖插入图中插座A的________（选填“左”或“右”）孔，可以观察到氖管发光．
如图是一种煲汤用的电热锅的工作原理图，其中温控器的作用是每当水沸腾后使电热锅自动断电一段时间后再通电工作．电热锅的部分参数如表中所示．
（1）三脚插头上标着E的导线和电热锅的金属外壳相连，插头插入插座时，插座上跟E相连的导线应和________（选填“火线”、“零线”或“地线”）相连；
（2）调节切换开关可以使电热锅分别处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“________”时为保温档，保温时的电流约为________A；
（3）当该电热锅处于高温档时，正常加热5min将会产生________J的热量．
答案部分
1.【答案】
D
2.【答案】
C
3.【答案】
D
4.【答案】
C
5.【答案】
C
6.【答案】
A
7.【答案】
B
8.【答案】
A
9.【答案】
D
10.【答案】
D
11.【答案】
D
12.【答案】
C
13.【答案】
B
14.【答案】
D
15.【答案】
解：如图所示：
16.【答案】
解：如图所示：
17.【答案】
解：如图所示：
18.【答案】
解：如图所示：
19.【答案】
解：如图所示：
【答案】
（1）并
（2）检测工具：试电笔。检测步骤：①闭合开关使灯泡正常工作?
②用试电笔对连接灯泡的两根金属导线分别进行检测
（3）从灯泡的铭牌中可以发现，该灯泡的额定电压是12
V，而12
V的电压对人体是安全的。但如果导线没有用绝缘材料包裹，很容易在意外情况下被短路，造成火灾等事故。
21.【答案】
（1）A
（2）解：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全，如图所示：
【答案】
（1）36
（2）右
【答案】
（1）地线
（2）3；0.36
（3）1.5×105
