人教版九年级物理全一册16.1 电压教案(表格式)

文档属性

名称 人教版九年级物理全一册16.1 电压教案(表格式)
格式 zip
文件大小 120.6KB
资源类型 教案
版本资源 人教版
科目 物理
更新时间 2020-11-16 11:36:56

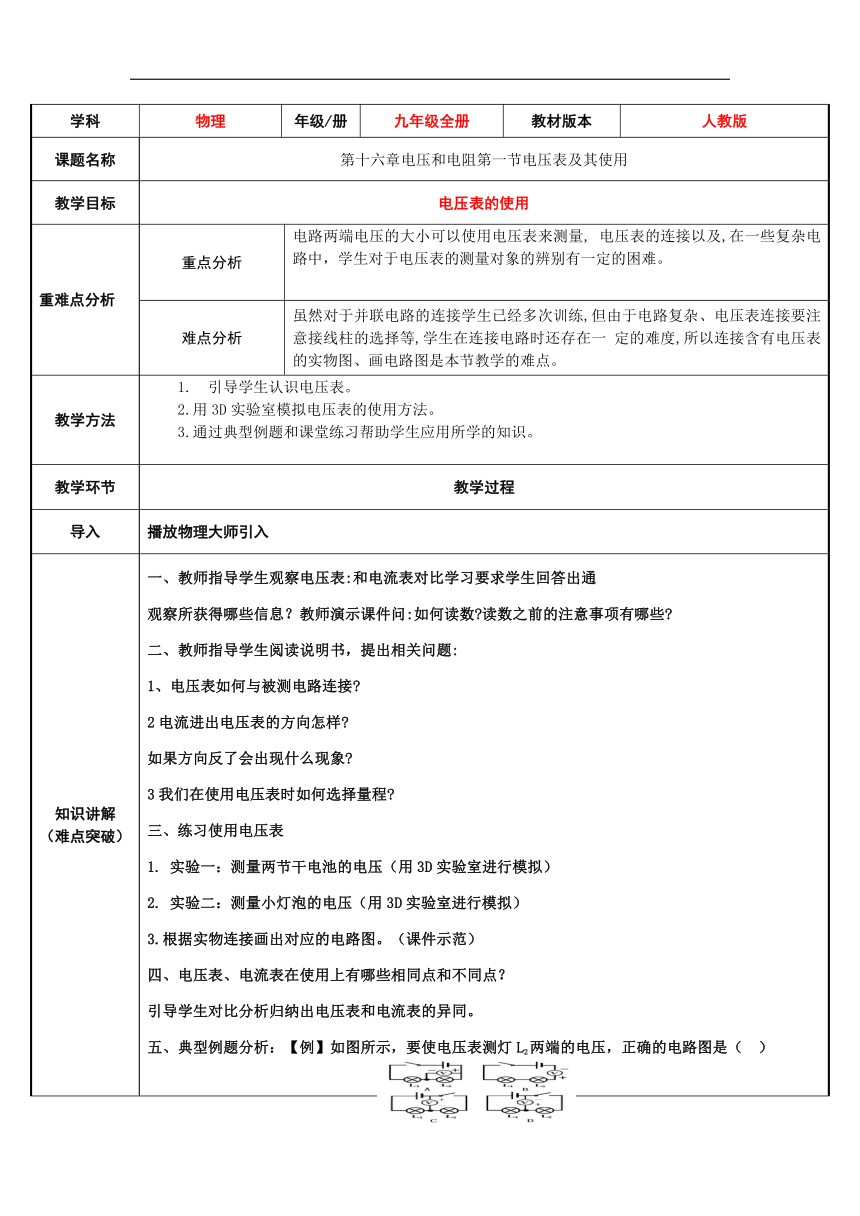

图片预览

文档简介

学科
物理
年级/册
九年级全册
教材版本
人教版
课题名称
第十六章电压和电阻第一节电压表及其使用
教学目标
电压表的使用
重难点分析
重点分析
电路两端电压的大小可以使用电压表来测量,
电压表的连接以及,在一些复杂电路中,学生对于电压表的测量对象的辨别有一定的困难。
难点分析
虽然对于并联电路的连接学生已经多次训练,但由于电路复杂、电压表连接要注意接线柱的选择等,学生在连接电路时还存在一
定的难度,所以连接含有电压表的实物图、画电路图是本节教学的难点。
教学方法
引导学生认识电压表。
2.用3D实验室模拟电压表的使用方法。
3.通过典型例题和课堂练习帮助学生应用所学的知识。
教学环节
教学过程
导入
播放物理大师引入
知识讲解
(难点突破)
一、教师指导学生观察电压表:和电流表对比学习要求学生回答出通
观察所获得哪些信息?教师演示课件问:如何读数?读数之前的注意事项有哪些?
二、教师指导学生阅读说明书,提出相关问题:
1、电压表如何与被测电路连接?
2电流进出电压表的方向怎样?
如果方向反了会出现什么现象?
3我们在使用电压表时如何选择量程?
练习使用电压表
实验一:测量两节干电池的电压(用3D实验室进行模拟)
实验二:测量小灯泡的电压(用3D实验室进行模拟)
3.根据实物连接画出对应的电路图。(课件示范)
四、电压表、电流表在使用上有哪些相同点和不同点?
引导学生对比分析归纳出电压表和电流表的异同。
五、典型例题分析:【例】如图所示,要使电压表测灯L2两端的电压,正确的电路图是(

课堂练习
(难点巩固)
下图中三个表的读数各是多少?
2.下图是用电压表测灯泡两端电压的电路,其中电压表使用正确是(

3.下列各图中电压表分别测量的是哪两端电压?
小结
电压表的使用规则
两个必须:
①必须并联在被测电路中;
②电流必须从电压表的“+”接线柱流入,从“-”接线柱流出;
一个不能:不能测量超过量程的电压。若不能判断,则先用大量程“试触”,然后再选择合适的量程。
测电源电压可以把电压表直接接到电源的两极。
