人教版 八年级物理上册 第四章 光现象第三节 平面镜成像 课件 (共34张PPT)

(共34张PPT)
我们都听过“猴子捞月”的故事，天上的月亮是真的掉到井里了吗？井里的月亮实际上是什么呢？
导入新课
第3节
平面镜成像
第四章
光现象
光滑的梳妆镜
平静的水面
认识平面镜
能够反光的瓷砖面
讲授新课
平面镜成像有什么特点呢?
讲授新课
镜子中的我是什么样的呢？

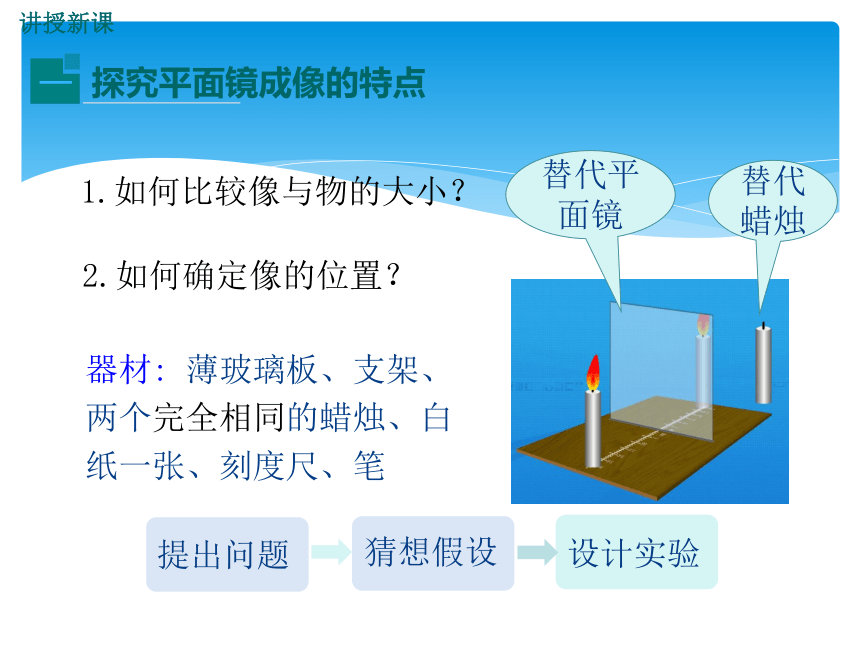

提出问题
猜想假设
设计实验
1.如何比较像与物的大小？
2.如何确定像的位置？
器材:
薄玻璃板、支架、两个完全相同的蜡烛、白纸一张、刻度尺、笔
替代蜡烛
替代平面镜
探究平面镜成像的特点
一
讲授新课

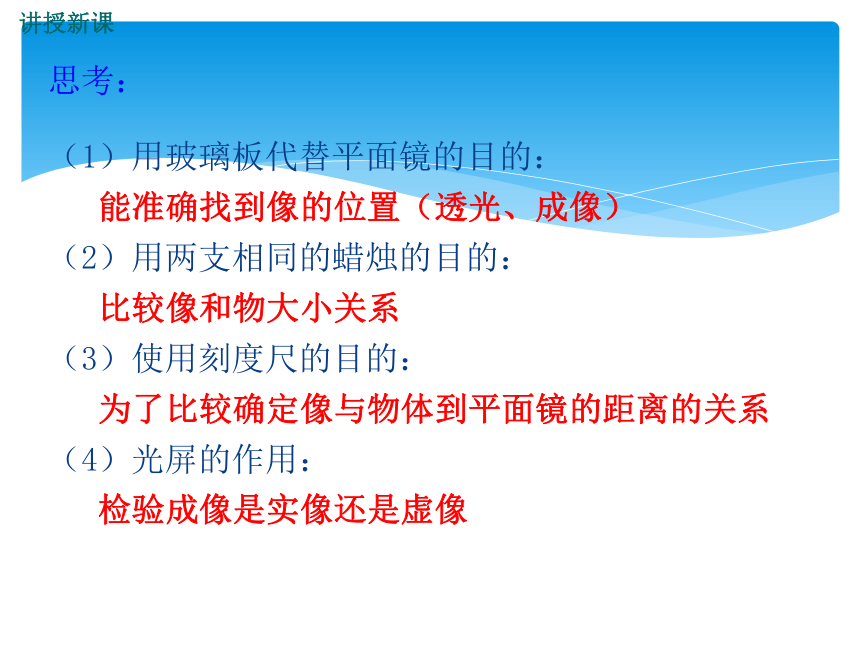

思考：
（1）用玻璃板代替平面镜的目的：
能准确找到像的位置（透光、成像）
（2）用两支相同的蜡烛的目的：
比较像和物大小关系
（3）使用刻度尺的目的：
为了比较确定像与物体到平面镜的距离的关系
（4）光屏的作用：
检验成像是实像还是虚像
讲授新课

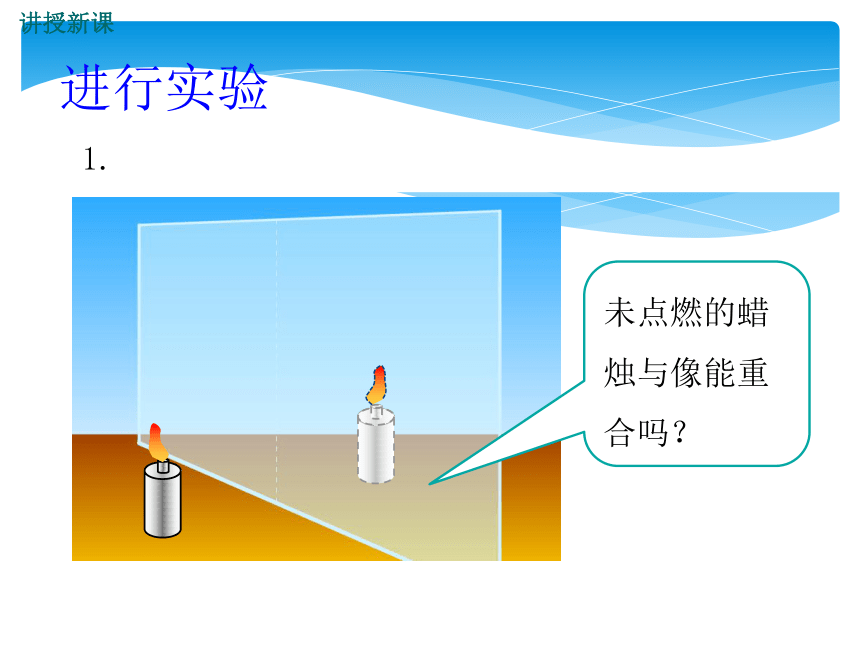

未点燃的蜡烛与像能重合吗？
1.
讲授新课
进行实验
讲授新课

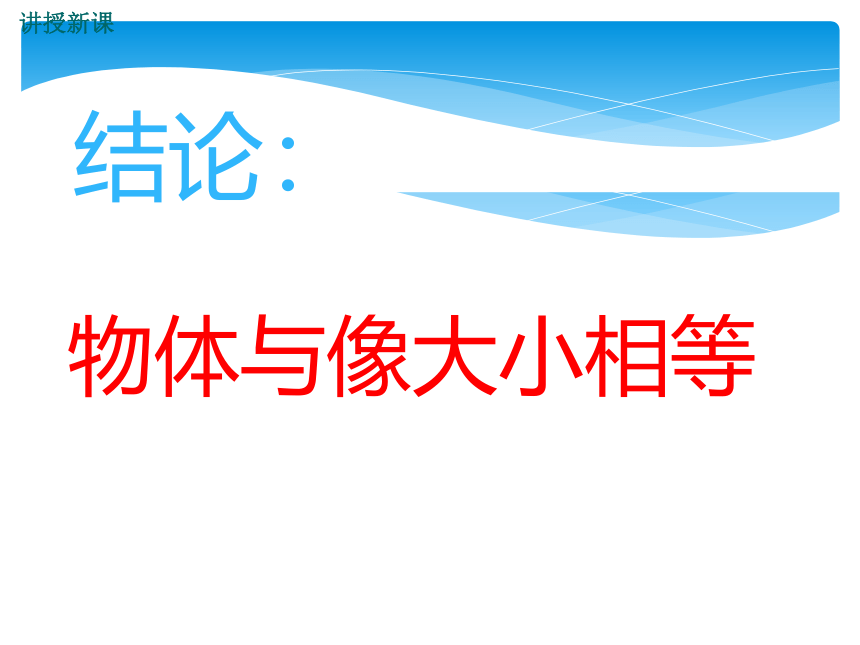

结论：
物体与像大小相等

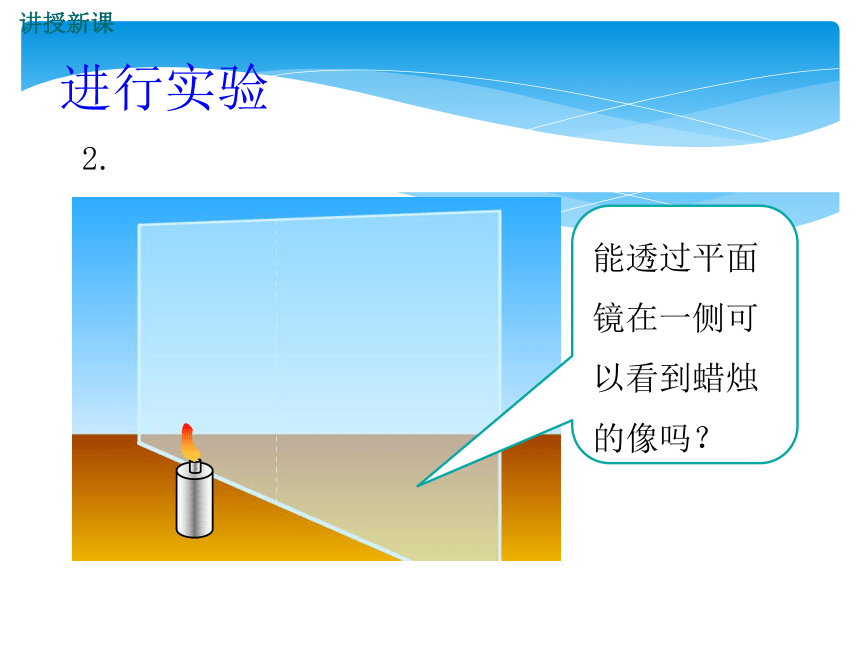

能透过平面镜在一侧可以看到蜡烛的像吗？
2.
讲授新课
进行实验
讲授新课

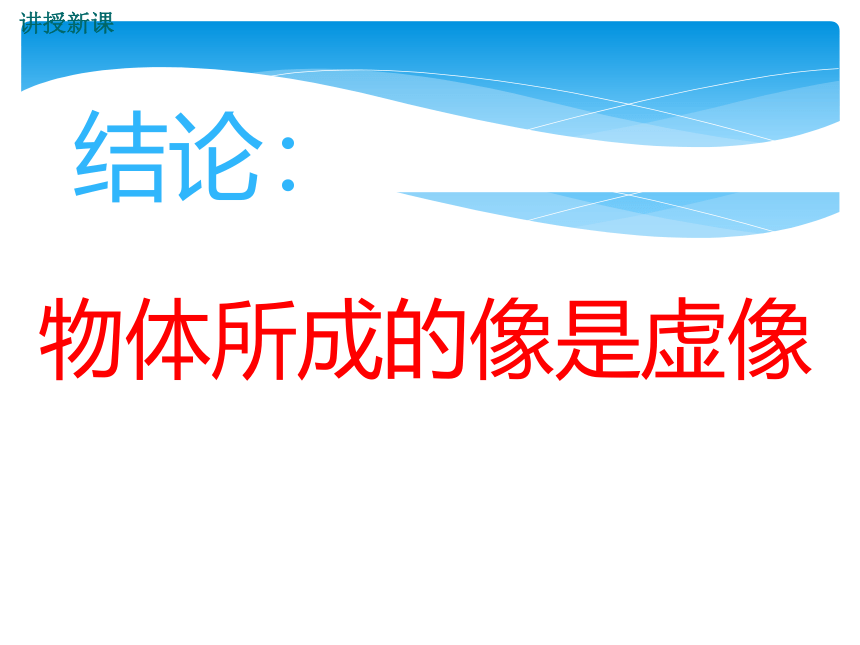

结论：
物体所成的像是虚像
3.
0
1
2
3
4
5
6
7
8
9
10

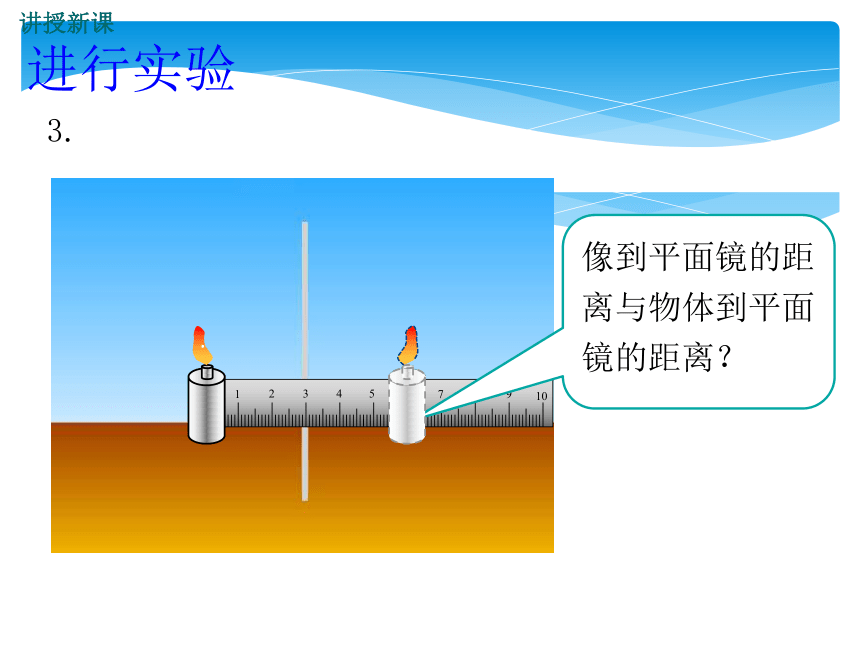

像到平面镜的距离与物体到平面镜的距离？
讲授新课
·
进行实验
讲授新课

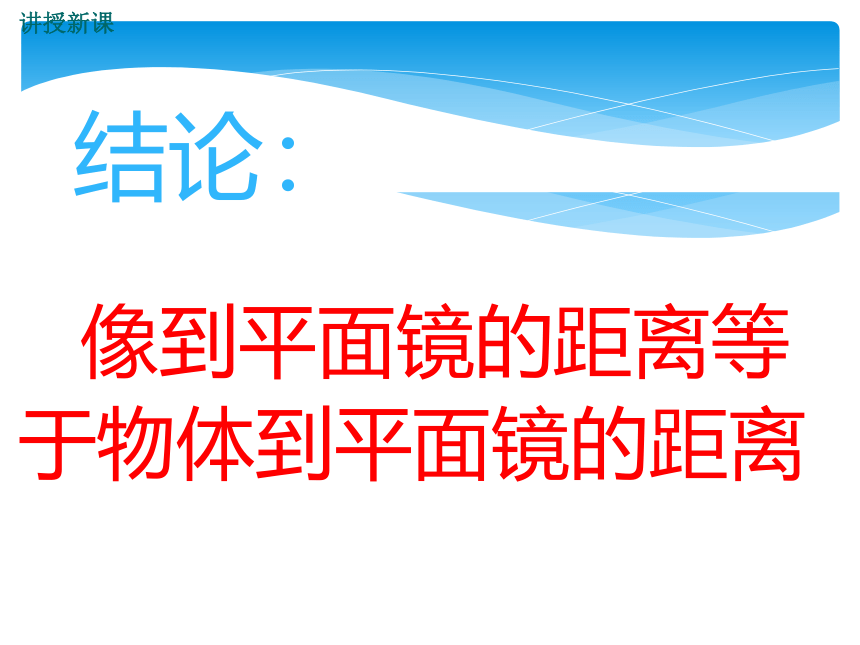

结论：
像到平面镜的距离等于物体到平面镜的距离
物、像关于平面镜轴对称
讲授新课
像与物的连线与镜面垂直。
进行实验
讲授新课
结论：
像与物的连线和平面镜垂直
①像与物的大小相等。
②像到镜面的距离等于物到平面镜的距离。
③像与物的连线与镜面垂直。
④平面镜成的像是虚像。
讲授新课
归纳总结
口诀：
大小相等,线面垂直,距离相等,左右相反,像为虚像
1.人与平面镜中的像的距离是2m，
那么人与平面镜的距离是_____m，
若人向镜面移动0.5
m，人与镜面
的距离为_____m，人与镜中的像
的距离为
_____m。
1
0.5
1
练习反馈
随堂练习
2.从挂墙壁上的平面镜里看到一只钟面上的指针位置如图所示，此时时间是（
）。
A.
7:25
B.
6:35
C.
5:25
D.
4:35
D
随堂练习
3.人向平面镜走近时，他在镜中的像将（
）
A.大小变大
B.大小变小
C.大小不变
D.远离镜面
C
随堂练面镜成像是由光的反射现象形成的。每个物（发光或反光）点，都有其对应的虚像点，虚像用虚线。
s
s'
虚像用虚线
s
平面镜成像原理
二
讲授新课
P
P′
虚像：
它不是由实际光线会聚而成，是由反射光线的反向延长线相交而形成。虚像是不能呈现在光屏上的。
平面镜成像的原因-------光的反射
讲授新课
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
方法：
1、作垂线
2、取等距离
3、画虚像
平面镜成像的作图
三
讲授新课
练习：某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置。
Ｏ１
Ｓ
Ｓ１
Ｏ２
Ａ
B
作法：
1.将AO1和BO2延长交于S1。
2.过S1作镜子垂线，取相等距离找到S。
3.再连接SO1和SO2,标上箭头。
讲授新课
　1．水里的“月亮”是真实的吗？它
是怎么形成的?
　2．月亮到地球的距离是3
.8×108m，井水水深5m，则月亮的像到水面的距离是多少？
平面镜的应用
三
讲授新课
平面镜的应用—成像
讲授新课
你还在哪些地方见过或知道哪些地方有平面镜？
平面镜的应用—
改变光路
讲授新课
科学世界：凸面镜和凹面镜
1.凸面镜对光线有
作用
发散
物体在凸面镜中成正立缩小的虚像
利用凸面镜可以观察到更大的范围
应用:
汽车观后镜
弯道观察镜
讲授新课
2.凹面镜对光线有
作用
会聚
可以把平行的光
会聚在一点上
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒
汽车灯
探照灯的反光装置
讲授新课
本课小结
平
面
镜成像特点
成像特点
成像原理
应
用
光的反射成虚像
成像
改变光路
替代法
实验方法
实验是重点！
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
1.平面镜成像是由于光的______而形成。物体在平面镜中所成的像是
_____
。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”“变小”或“不变”）
反射
正立等大的虚像
1.5
4
不变
随堂练习
2.指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律。
（1）手影
（
）
（2）水中倒影
（
）
（3）立竿见影
（4）杯弓蛇影
(
)
(
)
光的直线传播
光的反射
光的直线传播
光的反射
随堂练习
3.“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是(
)
A．山的影子
B．山的实像
C．山倒立的虚像
D．山正立的虚像
D
随堂训练
4.一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？
（
）
A
B
C
D
C
随堂训练
5.小丑在平面镜中的像，图中正确的是（
）
A
B
C
D
A
随堂训练
6.如图，B是一挡板，S是一发光点，MN是一平面镜，试作出S能照亮右侧的区域。
Ｓ
Ａ
Ｂ
Ｓ１
作法：
1.作S像点S１画直角。
2.连S1B并延长至P，找到O１
Ｏ２
3.连SO１
4.连SA延长找到O2
Ｏ１
P
Q
5.连S１O２并延长至Q,PQ为照亮区域。
M
N
随堂训练
