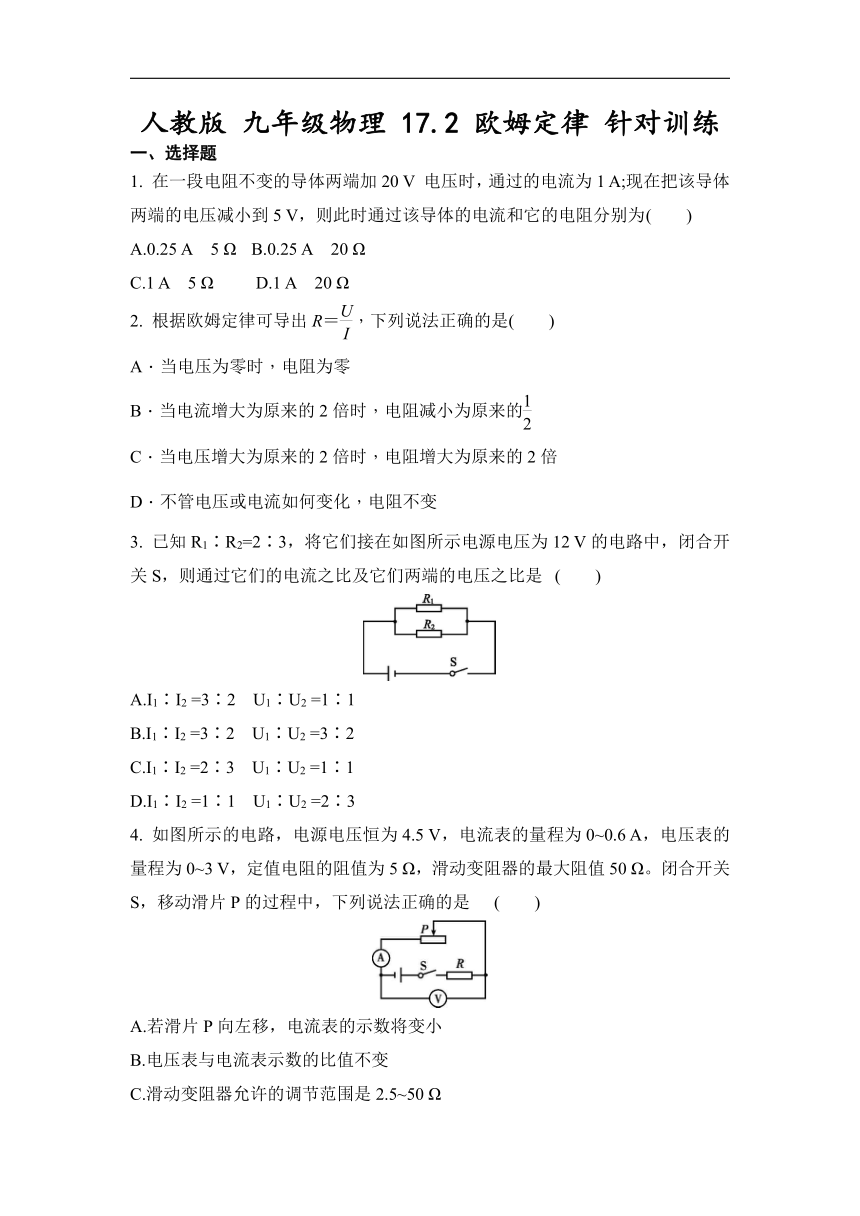

人教版 九年级物理 17.2 欧姆定律 针对训练（Word版含答案）

人教版
九年级物理
17.2
欧姆定律
针对训练
一、选择题
1.
在一段电阻不变的导体两端加20
V
电压时，通过的电流为1
A;现在把该导体两端的电压减小到5
V，则此时通过该导体的电流和它的电阻分别为
(　　)
A.0.25
A　5
Ω
B.0.25
A　20
Ω
C.1
A　5
Ω
D.1
A　20
Ω
2.
根据欧姆定律可导出R＝，下列说法正确的是(　　)
A．当电压为零时，电阻为零
B．当电流增大为原来的2倍时，电阻减小为原来的
C．当电压增大为原来的2倍时，电阻增大为原来的2倍
D．不管电压或电流如何变化，电阻不变
3.
已知R1∶R2=2∶3，将它们接在如图所示电源电压为12
V的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是
(　　)
A.I1∶I2
=3∶2　U1∶U2
=1∶1
B.I1∶I2
=3∶2　U1∶U2
=3∶2
C.I1∶I2
=2∶3　U1∶U2
=1∶1
D.I1∶I2
=1∶1　U1∶U2
=2∶3
4.
如图所示的电路，电源电压恒为4.5
V，电流表的量程为0~0.6
A，电压表的量程为0~3
V，定值电阻的阻值为5
Ω，滑动变阻器的最大阻值50
Ω。闭合开关S，移动滑片P的过程中，下列说法正确的是
(　　)
A.若滑片P向左移，电流表的示数将变小
B.电压表与电流表示数的比值不变
C.滑动变阻器允许的调节范围是2.5~50
Ω
D.电流表示数的变化范围是0.3~0.6
A
5.

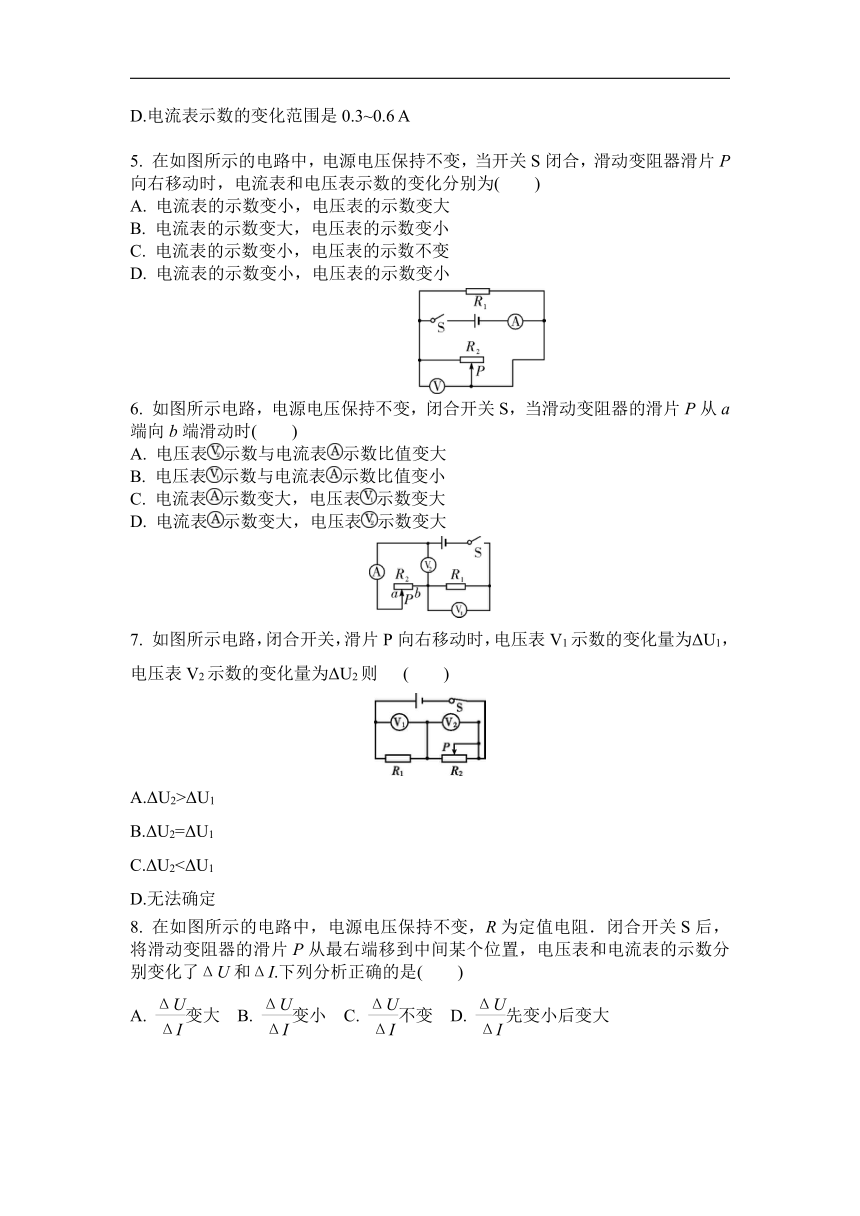

在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为(　　)
A.
电流表的示数变小，电压表的示数变大
B.
电流表的示数变大，电压表的示数变小
C.
电流表的示数变小，电压表的示数不变
D.
电流表的示数变小，电压表的示数变小
　　　　　　
6.
如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时(　　)
A.
电压表示数与电流表示数比值变大
B.
电压表示数与电流表示数比值变小
C.
电流表示数变大，电压表示数变大
D.
电流表示数变大，电压表示数变大
7.
如图所示电路，闭合开关，滑片P向右移动时，电压表V1示数的变化量为ΔU1，电压表V2示数的变化量为ΔU2则
(　　)
A.ΔU2>ΔU1
B.ΔU2=ΔU1
C.ΔU2<ΔU1
D.无法确定
8.
在如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是(　　)
A.
变大
B.
变小
C.
不变
D.
先变小后变大
9.

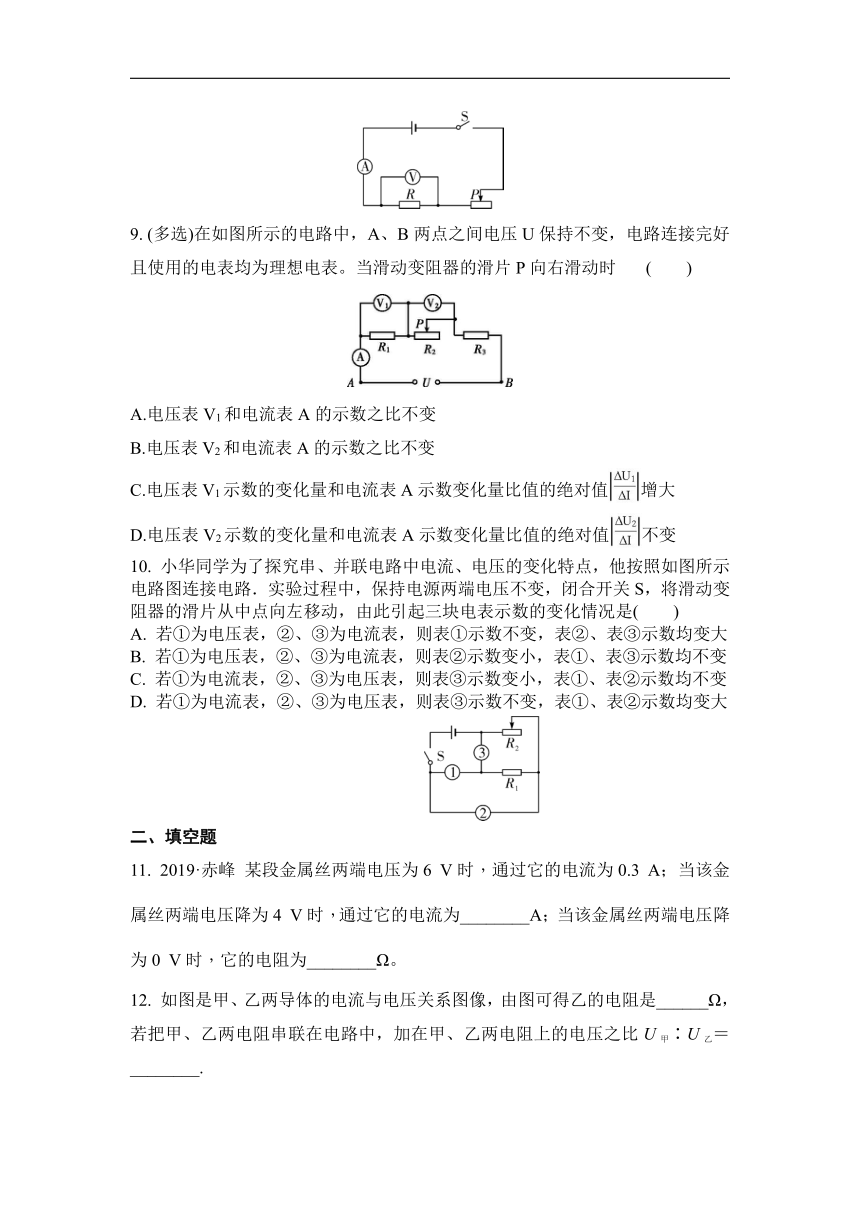

(多选)在如图所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P向右滑动时
(　　)
A.电压表V1和电流表A的示数之比不变
B.电压表V2和电流表A的示数之比不变
C.电压表V1示数的变化量和电流表A示数变化量比值的绝对值增大
D.电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变
10.
小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是(　　)
A.
若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B.
若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C.
若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D.
若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
　　　　　　
二、填空题
11.
2019·赤峰
某段金属丝两端电压为6
V时，通过它的电流为0.3
A；当该金属丝两端电压降为4
V时，通过它的电流为________A；当该金属丝两端电压降为0
V时，它的电阻为________Ω。
12.

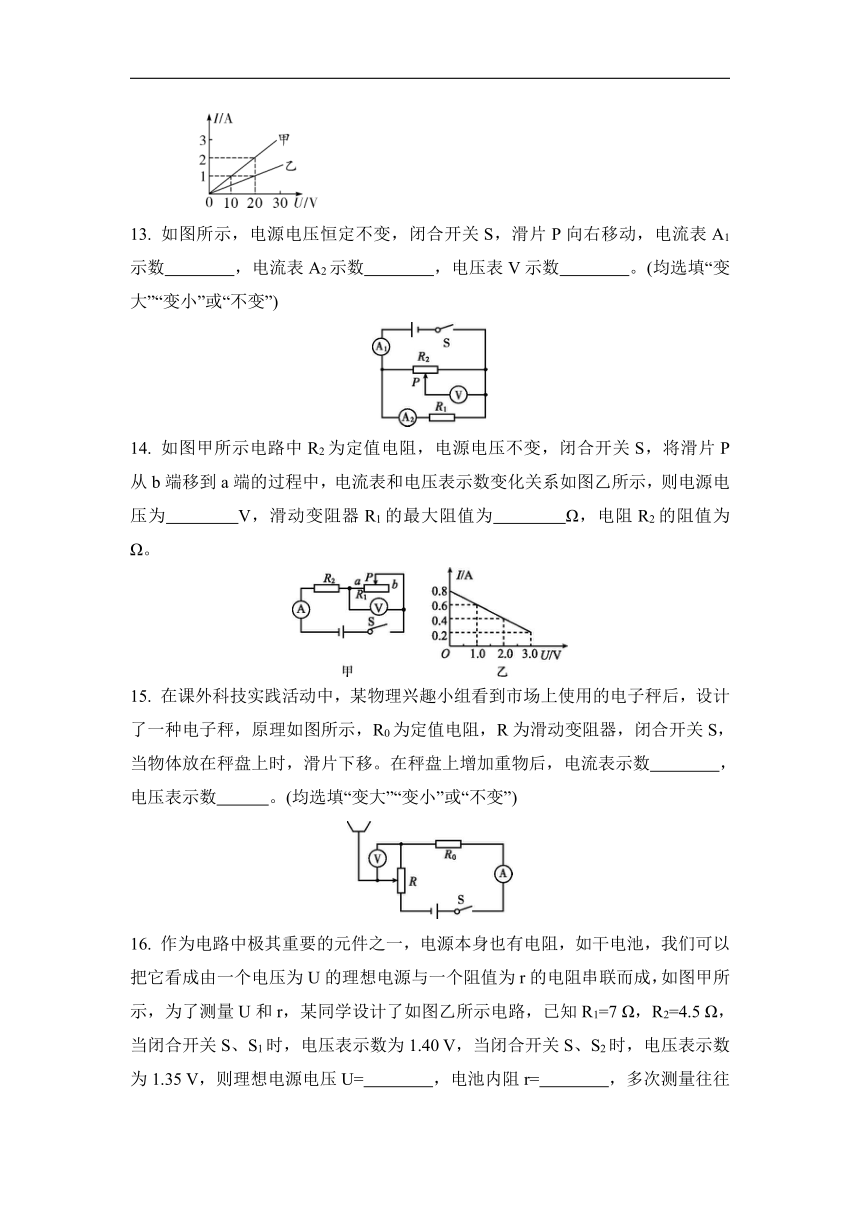

如图是甲、乙两导体的电流与电压关系图像，由图可得乙的电阻是______Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲∶U乙＝________.
　　　　
13.
如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，电流表A1示数　　　　，电流表A2示数　　　　，电压表V示数　　　　。(均选填“变大”“变小”或“不变”)?
14.
如图甲所示电路中R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为　　　　V，滑动变阻器R1的最大阻值为　　　　Ω，电阻R2的阻值为　　　　Ω。?
15.
在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤，原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。在秤盘上增加重物后，电流表示数　　　　，电压表示数　　　。(均选填“变大”“变小”或“不变”)?
16.
作为电路中极其重要的元件之一，电源本身也有电阻，如干电池，我们可以把它看成由一个电压为U的理想电源与一个阻值为r的电阻串联而成，如图甲所示，为了测量U和r，某同学设计了如图乙所示电路，已知R1=7
Ω，R2=4.5
Ω，当闭合开关S、S1时，电压表示数为1.40
V，当闭合开关S、S2时，电压表示数为1.35
V，则理想电源电压U=　　　　，电池内阻r=　　　　，多次测量往往能减少误差，该同学把电阻换成电阻箱，变换阻值，测出了多组电阻值(用R表示)与相对应的电压表示数(用U'表示)，然后他做出了与的关系图像如图丙所示，这条直线与纵轴的交点越向上远离坐标原点，说明电源电压U　　　　(选填“越大”“越小”或“不变”)。?
三、解答题
17.
2019·青岛
如图17－2－9所示电路，电源电压为12
V保持不变，定值电阻R1的阻值为10
Ω，当滑动变阻器R2的滑片处于某位置时，电流表的示数为1.6
A。求此时滑动变阻器接入电路的电阻。
18.
如图是某课外活动小组设计的小台灯电路图．S为单刀双掷开关，电源电压为12
V，且保持不变．小灯泡的额定功率是6
W，电阻R的阻值为6
Ω.当开关S接“2”时，小灯泡恰好正常发光．若灯丝电阻不变．试求：
(1)小灯泡的额定电流是多少？灯丝的电阻是多少？
(2)小灯泡正常发光5
min，电流通过小灯泡所做的功是多少？
(3)开关S接“1”时，电阻R的功率是多少？
人教版
九年级物理
17.2
欧姆定律
针对训练-答案
一、选择题
1.
【答案】B
2.
【答案】D　[解析]
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与它两端的电压和通过它的电流无关，所以，当电压为零、电流增大为原来的2倍或电压增大为原来的2倍时，电阻的阻值均不变，故D正确。
3.
【答案】A　
4.
【答案】D
5.
【答案】C　【解析】图中电路为并联电路，电流表测量干路电流，电压表测量电源两端的电压，当滑动变阻器滑片P向右移动时，滑动变阻器R2连入电路的电阻变大，电源电压保持不变，由欧姆定律(I＝)可知，滑动变阻器R2所在支路中的电流变小，定值电阻R1所在支路的电流不变，由并联电路的电流特点(I＝I1＋I2)可知，干路电流变小，即电流表的示数变小，电压表的示数不变．故选C.
6.
【答案】C　【解析】电压表与电流表的示数比值为滑动变阻器的电阻，P从a移到b时，变阻器的电阻变小，A错误；电压表与电流表的示数比值为R1的电阻，R1的电阻不变，
B错误；P从a移到b时，变阻器的电阻变小，总电阻减小，总电流增大，电压表的示数为变大，C正确；电压表的示数为变小，D错误．故选C.
7.
【答案】B　
8.
【答案】C　【解析】将滑动变阻器的滑片P从最右端移到中间某个位置，滑动变阻器接入电路中的阻值减小，故电路中的电流增大，定值电阻R两端的电压也增大．设电流表前后变化为I1、I2，电压表交后变化为U1、U2，即得ΔU＝U2－U1＝I2R－I1R＝(I2－I1)R＝ΔIR即R＝，所以这个比值实质为定值电阻R的阻值，它是不变的．故选C.
9.
【答案】AD
10.
【答案】D　【解析】若①是电压表，②、③都是电流表，则R1、R2是并联的，由图可知电流表②测干路电流，则电流表③测量R2中的支路电流，闭合开关S，滑片从中点向左端滑动，连入的电阻减小，R2中的支路电流变大，R1中的支路电流不变，故电流表②的示数变大，电流表③的示数不变，电压表①的示数不变，所以A、B不正确；若①是电流表，②、③都是电压表，分析知R1、R2是串联的，电压表②只测量R2两端电压，电压表③测的是总电压，闭合开关S，滑片从中点向左端滑动，连入的电阻减小，电流变大，则电流表①的示数变大，电压表②的示数变大，电压表③的示数不变，故选D.
二、填空题
11.
【答案】0.2　20　[解析]
由I＝可得，该金属丝的电阻：R＝＝＝20
Ω；当该金属丝两端电压降为4
V时或降为0
V时，该金属丝的阻值仍为20
Ω不变；当该金属丝两端电压降为4
V时，通过它的电流：I′＝＝＝0.2
A。
12.
【答案】20　1
∶2　【解析】由图像可知，当电阻甲、乙两端电压为20
V时，通过甲的电流为2
A，通过乙的电流为1
A，由R＝得：R甲＝＝＝10
Ω，R乙＝＝＝20
Ω，根据串联电路中电流处处相等可知，甲和乙串联在电路中时I＝I甲＝I乙，由欧姆定律可得：＝＝＝＝.
13.
【答案】不变　不变　变小
14.
【答案】4　15　5
[解析]闭合开关S，滑动变阻器R1和定值电阻R2串联，电压表测滑动变阻器两端电压，由题图乙可知，当电流I=0.2
A时，滑动变阻器两端电压U滑=3
V，此时滑动变阻器接入电路的阻值最大，U=IR2+U滑①，当电流I'=0.8
A时，滑动变阻器的滑片在a端，接入电路中的电阻为0，电压表示数为0，U=I'R2②，联立①②两式得IR2+U滑=I'R2，解得R2=5
Ω，U=4
V;滑动变阻器R1的最大阻值R1===15
Ω。
15.
【答案】不变　变大
16.
【答案】1.5
V　0.5
Ω　越小
[解析]当闭合开关S、S1时，R1与r串联，根据串联电路的特点和欧姆定律得:
电源电压U=U1+I1r=U1+r=1.40
V+×r①，
当闭合开关S、S2时，R2与r串联，根据串联电路的特点和欧姆定律得:
电源电压U=U2+I2r=U2+r=1.35
V+×r②，
①②联立解得:U=1.5
V，r=0.5
Ω。
由图像可知:这条直线与纵轴的交点越向上远离坐标原点，说明越大，所以电源提供的外部电压U'越小，即电源电压U越小。
三、解答题
17.
【答案】由电路图可知，R1和R2并联，电流表测量干路电流。并联电路中各支路两端的电压，且等于电源电压，
则通过R1的电流：I1＝＝＝1.2
A，
因为并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2＝I－I1＝1.6
A－1.2
A＝0.4
A，
则滑动变阻器R2接入电路的电阻：R2＝＝＝30
Ω。
18.
【答案】解：(1)P＝UI
I1＝＝＝0.5
A
I＝，RL＝＝＝24
Ω
(2)P＝
W1＝PLt＝IRLt＝(0.5
A)2×24
Ω×5×60
s＝1
800
J
(3)R总＝R＋RL＝6
Ω＋24
Ω＝30
Ω
I2＝＝＝0.4
A
PR＝IR＝(0.4
A)2×6
Ω＝0.96
W
答：(1)小灯泡的额定电流是0.5
A，灯丝的电阻是24
Ω；(2)小灯泡正常发光5
min，电流通过小灯泡所做的功是1800
J；(3)开关S接“1”时，电阻R的功率是0.96
W.
