游标卡尺与千分尺

(共22张PPT)
游标卡尺与螺旋测微器的原理和读数
0
5
10
0
1
10分度游标卡尺

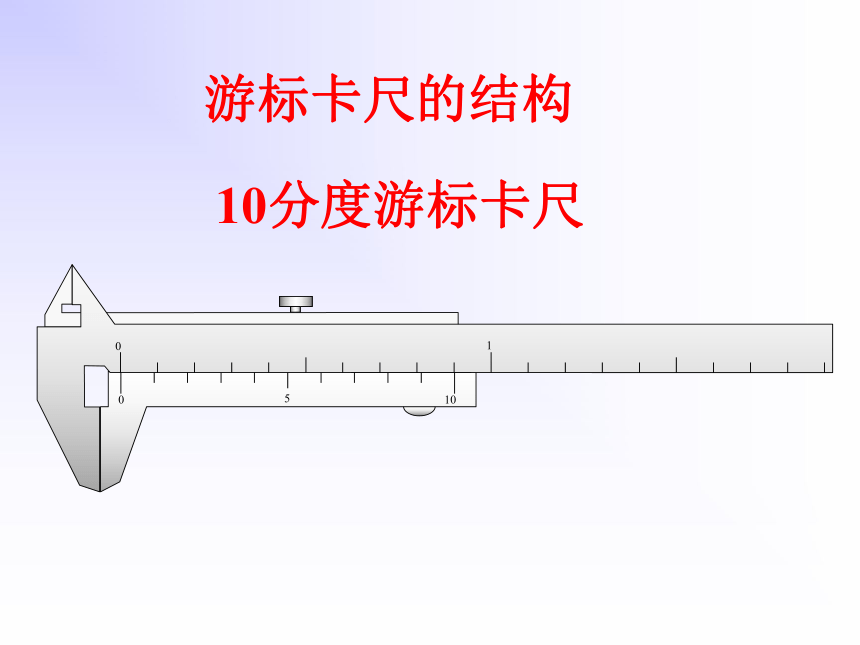

游标卡尺的结构
10分度游标卡尺的原理
主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。
0
5
10
0
1

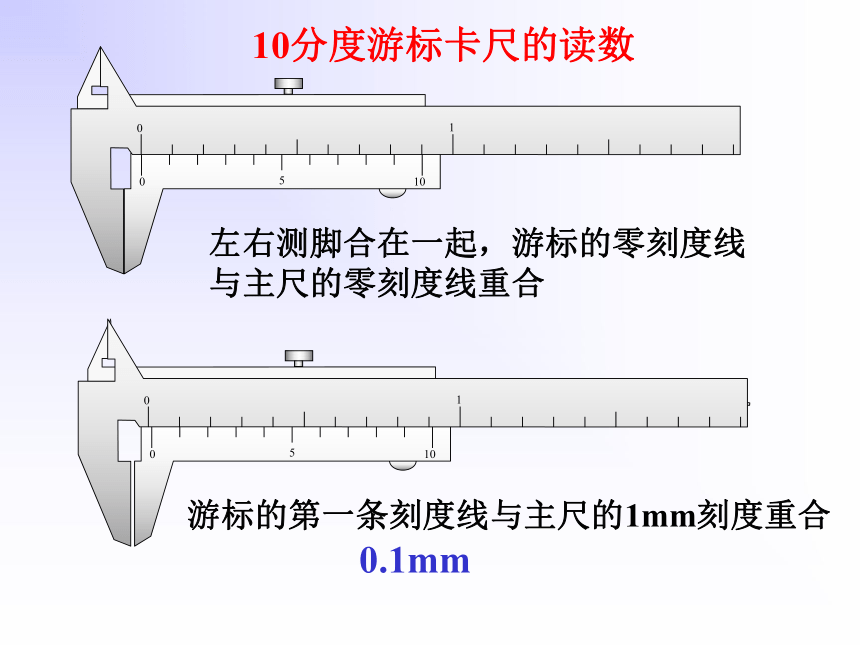

10分度游标卡尺的读数
0
5
10
0
1
左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合
0
5
10
0
1
游标的第一条刻度线与主尺的1mm刻度重合
0.1mm

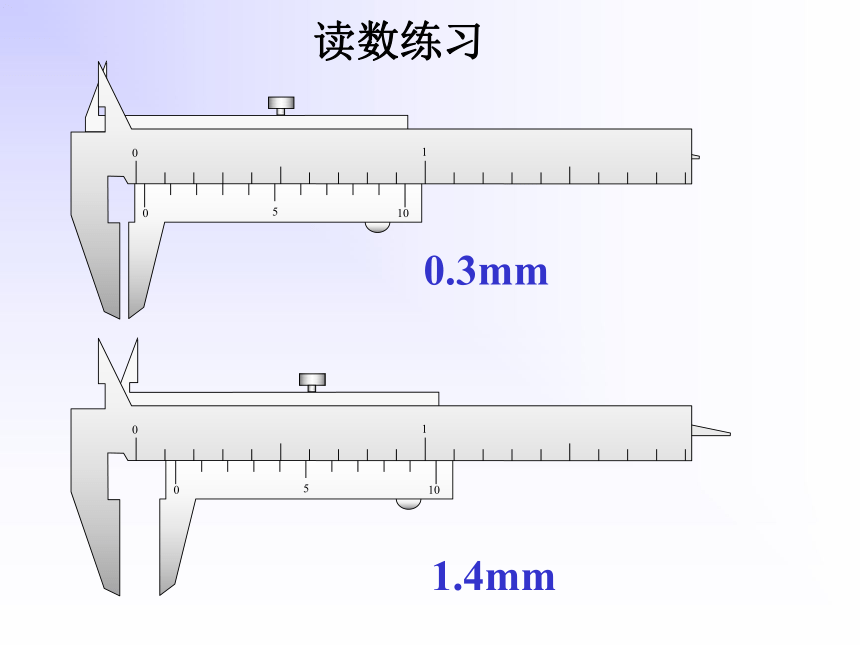

读数练习
0
5
10
0
1
0.3mm
0
5
10
0
1
1.4mm
0
5
10
0
1
4.1mm
0
5
10
0
1
10.5mm
0
10
20
0
1
2
3

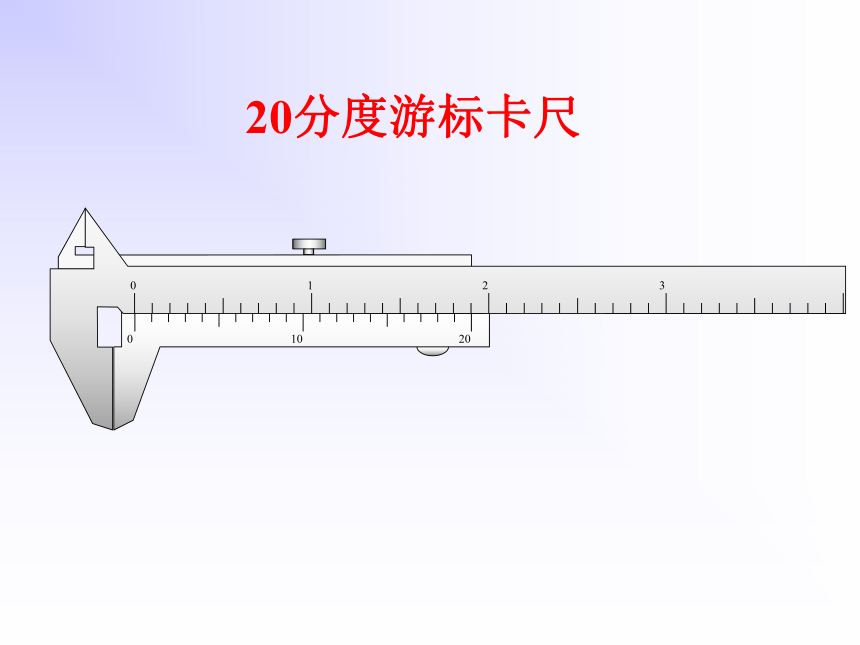

20分度游标卡尺

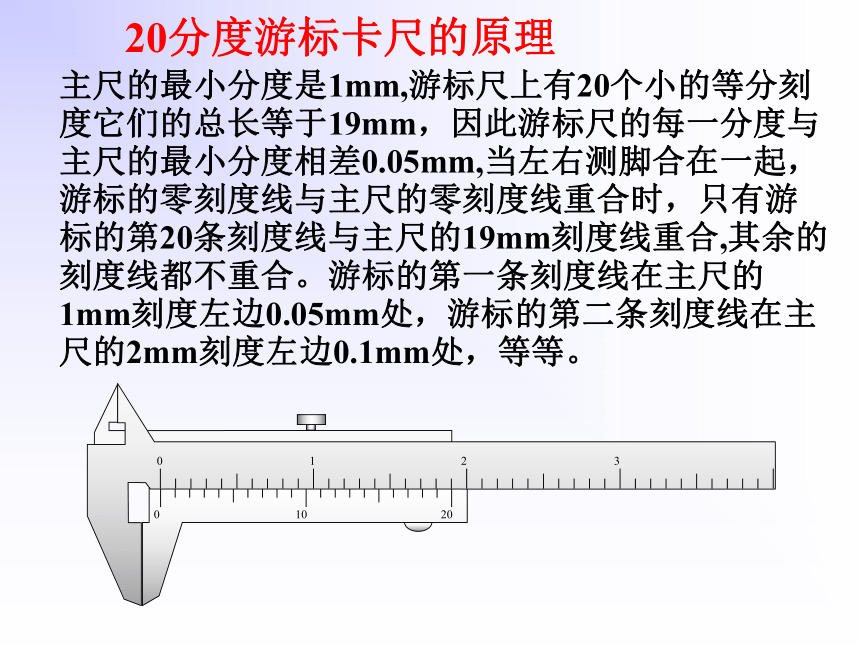

20分度游标卡尺的原理
主尺的最小分度是1mm,游标尺上有20个小的等分刻度它们的总长等于19mm，因此游标尺的每一分度与主尺的最小分度相差0.05mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.05mm处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。
0
10
20
0
1
2
3

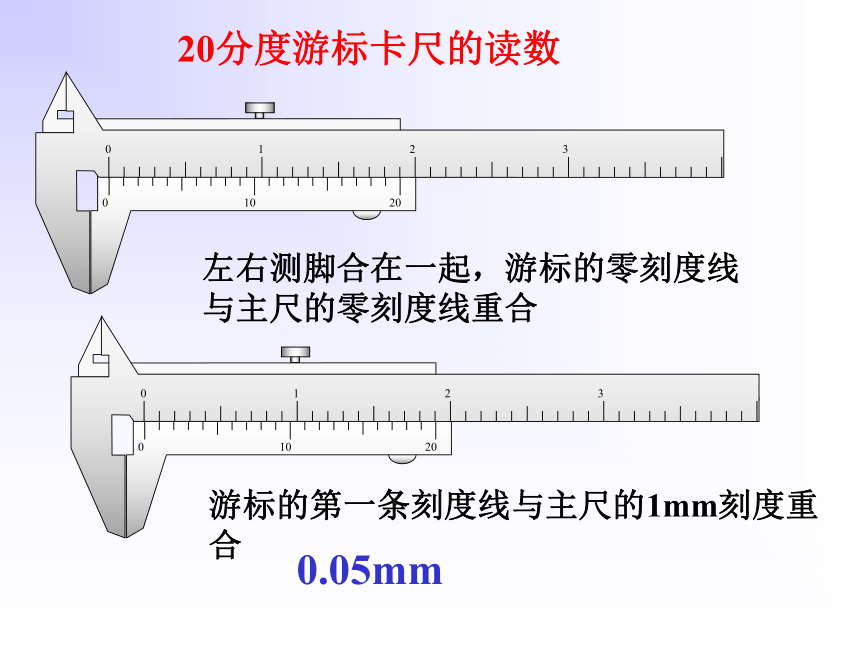

20分度游标卡尺的读数
0
10
20
0
1
2
3
左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合
0
10
20
0
1
2
3
游标的第一条刻度线与主尺的1mm刻度重合
0.05mm
读数练习
0
10
20
0
1
2
3
1.00mm
0
10
20
0
1
2
3
3.30mm(或3.35mm)
0
10
20
0
1
2
3
10.80mm
0
10
20
0
1
2
3
9.40mm
0
10
20
0
1
2
3
20.15mm
0
5
10
0
1
2
3
另一种10分度游标卡尺
主尺的最小分度是1 mm,游标尺上有10个小的等分刻度它们的总长等于19 mm，因此游标尺的每一分度与主尺的最小分度相差0.1 mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的19 mm刻度线重合, 其余的刻度线都不重合。游标的第一条刻度线在主尺的2mm刻度左边0. 1 mm处，游标的第二条刻度线在主尺的4mm刻度左边0. 2 mm处，等等。游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。
另一种10分度游标卡尺的读数
0
5
10
0
1
2
3
1.7 mm
0
5
10
0
1
2
3
12.1 mm
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
10
0.10mm
50分度游标卡尺
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
10
10.24mm
0
1
2
3
4
5
6
7
8
9
0
0
1
2
3
4
5
6
7
8
9
10
17.00mm
0
10
20
0
1
2
3
0.05mm
0
10
20
0
1
2
3
10.80mm
3.30mm
0
10
20
0
1
2
3
螺旋测微器
　
原理：精密螺纹的螺距为0.5mm，即D每旋转一周， F前进或后退0.5mm。可动刻度 E上的刻度为50等份，每一小格表示0.01mm。
D
F
E
B
螺旋测微器的读数方法：
固定刻度的读数L1（0mm、0.5mm、1mm、1.5mm、2mm、2.5mm、。。。。。。)
读数时，特别要注意固定刻度上表示0.5mm 的刻度线是否露出。
螺旋刻度的读数:L2{格数（估读，比如1.2格、2.0格、10.3格。。。。。。）×0.01mm}
所测长度=L1+L2
3.250mm
4.555mm
注意到4.5mm刻度已露出
0.373mm
0.720mm
注意到0.5mm刻度已露出
