螺旋测微器

(共14张PPT)
螺旋测微器
1.构造:
2. 了解:

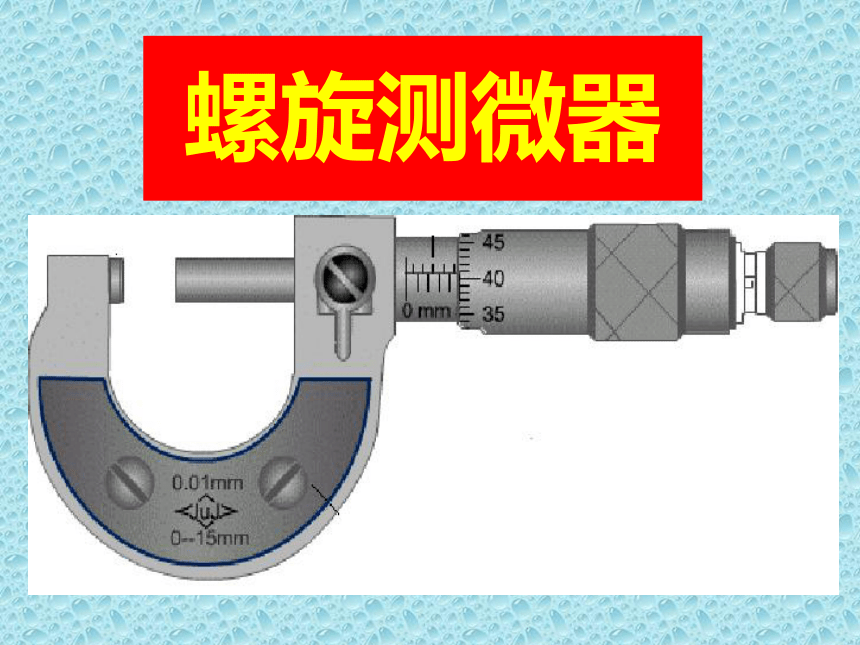

螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几厘米。
3.原理:

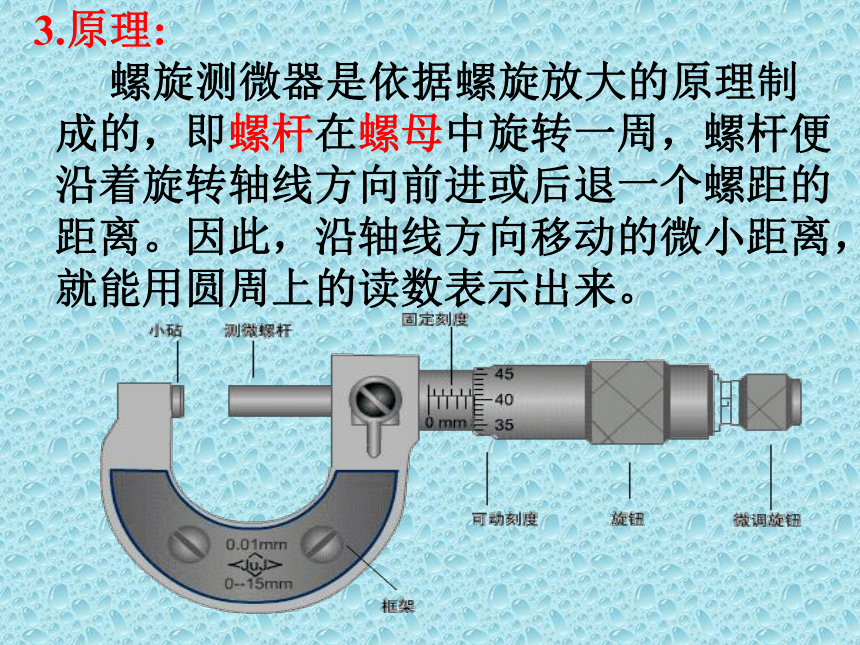

螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

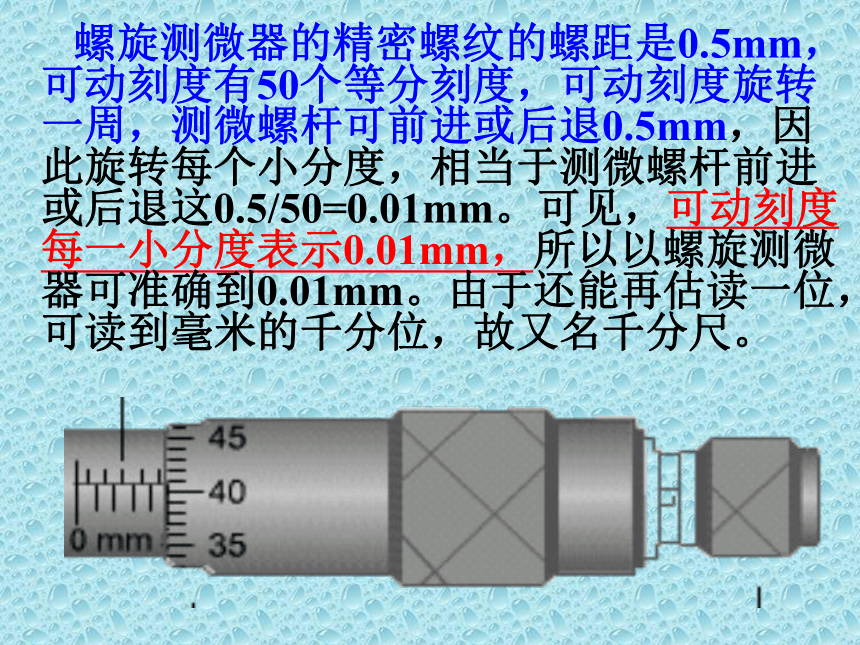

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。
4.使用:
(1).测量: 当小砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻度的零点重合，旋出测微螺杆，并使小砧和测微螺杆的面正好接触待测长度的物体两端，那么测微螺杆向右移动的距离就是所测的长度。这个距离的整毫米数由固定刻度上读出，小数部分由可动刻度读出.
(2)读数方法
①. 由固定刻度上读整毫米数;
②. 由可动刻度读格数,并估读,再乘以0.01;
③.待测长度为两者之和.
例:固定刻度数:4.5mm.
可动刻度读数:40.9(格)×0.01mm=0.409mm.
待测长度为:4.5mm+0.409mm=4.909mm.
其中0.9格为估读格数;0.009估计位.
例1 d=1.5mm+28.3×0.01mm=1.783mm
例2
d=1.5mm+28.0×0.01mm=1.780mm
例3
d=5.0mm+3.2×0.01mm=5.032m
读下面的数
0.591mm
8.600mm
8.480mm
5.注意
①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。
②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。
③读数时，千分位要一位估读数字，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。
