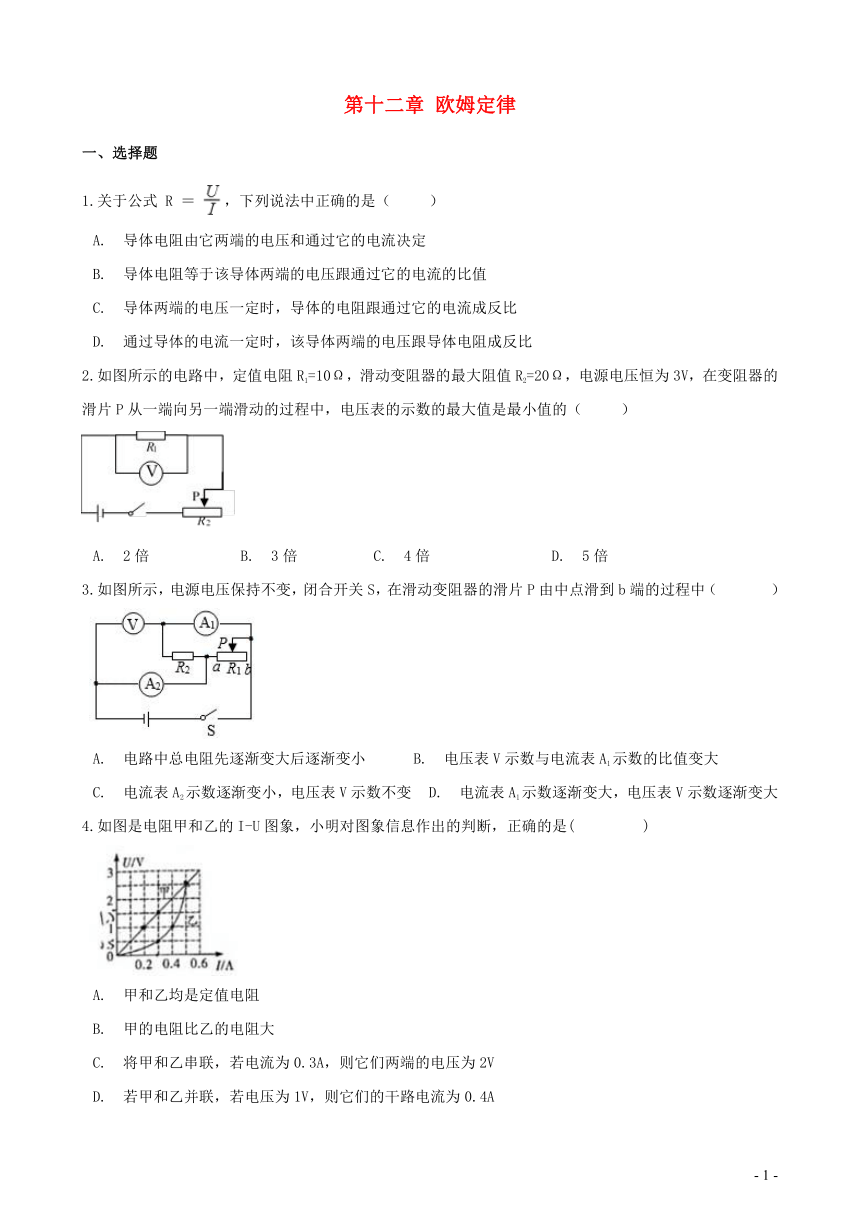

九年级物理全册第十二章欧姆定律单元练习题（含答案）新版北师大版

第十二章
欧姆定律
一、选择题
1.关于公式
R
＝
，下列说法中正确的是（
??）
A.?导体电阻由它两端的电压和通过它的电流决定
B.?导体电阻等于该导体两端的电压跟通过它的电流的比值
C.?导体两端的电压一定时，导体的电阻跟通过它的电流成反比
D.?通过导体的电流一定时，该导体两端的电压跟导体电阻成反比
2.如图所示的电路中，定值电阻R1=10Ω，滑动变阻器的最大阻值R2=20Ω，电源电压恒为3V，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的（
??）
A.?2倍??????B.?3倍?????C.?4倍????????D.?5倍
3.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P由中点滑到b端的过程中（???
）
A.?电路中总电阻先逐渐变大后逐渐变小???B.?电压表V示数与电流表A1示数的比值变大
C.?电流表A2示数逐渐变小，电压表V示数不变?D.?电流表A1示数逐渐变大，电压表V示数逐渐变大
4.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是(????
)
A.?甲和乙均是定值电阻
B.?甲的电阻比乙的电阻大
C.?将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D.?若甲和乙并联，若电压为1V，则它们的干路电流为0.4A

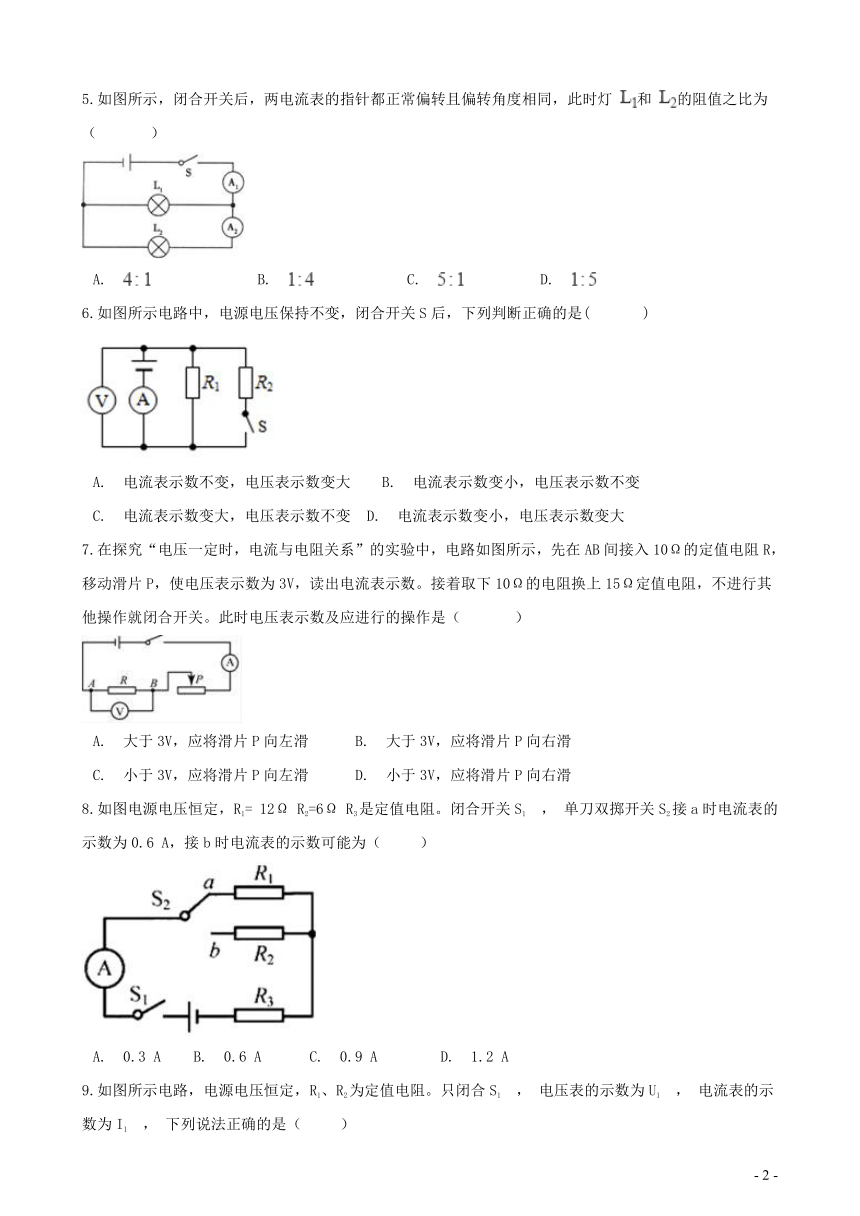

5.如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯
和
的阻值之比为（???
）
A.????????B.???????C.??????D.?
6.如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是(???
)
A.?电流表示数不变，电压表示数变大??B.?电流表示数变小，电压表示数不变
C.?电流表示数变大，电压表示数不变?D.?电流表示数变小，电压表示数变大
7.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在AB间接入10Ω的定值电阻R，移动滑片P，使电压表示数为3V，读出电流表示数。接着取下10Ω的电阻换上15Ω定值电阻，不进行其他操作就闭合开关。此时电压表示数及应进行的操作是（???
）
A.?大于3V，应将滑片P向左滑???B.?大于3V，应将滑片P向右滑
C.?小于3V，应将滑片P向左滑???D.?小于3V，应将滑片P向右滑
8.如图电源电压恒定，R1=
12Ω
R2=6Ω
R3是定值电阻。闭合开关S1
，
单刀双掷开关S2接a时电流表的示数为0.6
A，接b时电流表的示数可能为（??
）
A.?0.3
A??B.?0.6
A???C.?0.9
A????D.?1.2
A

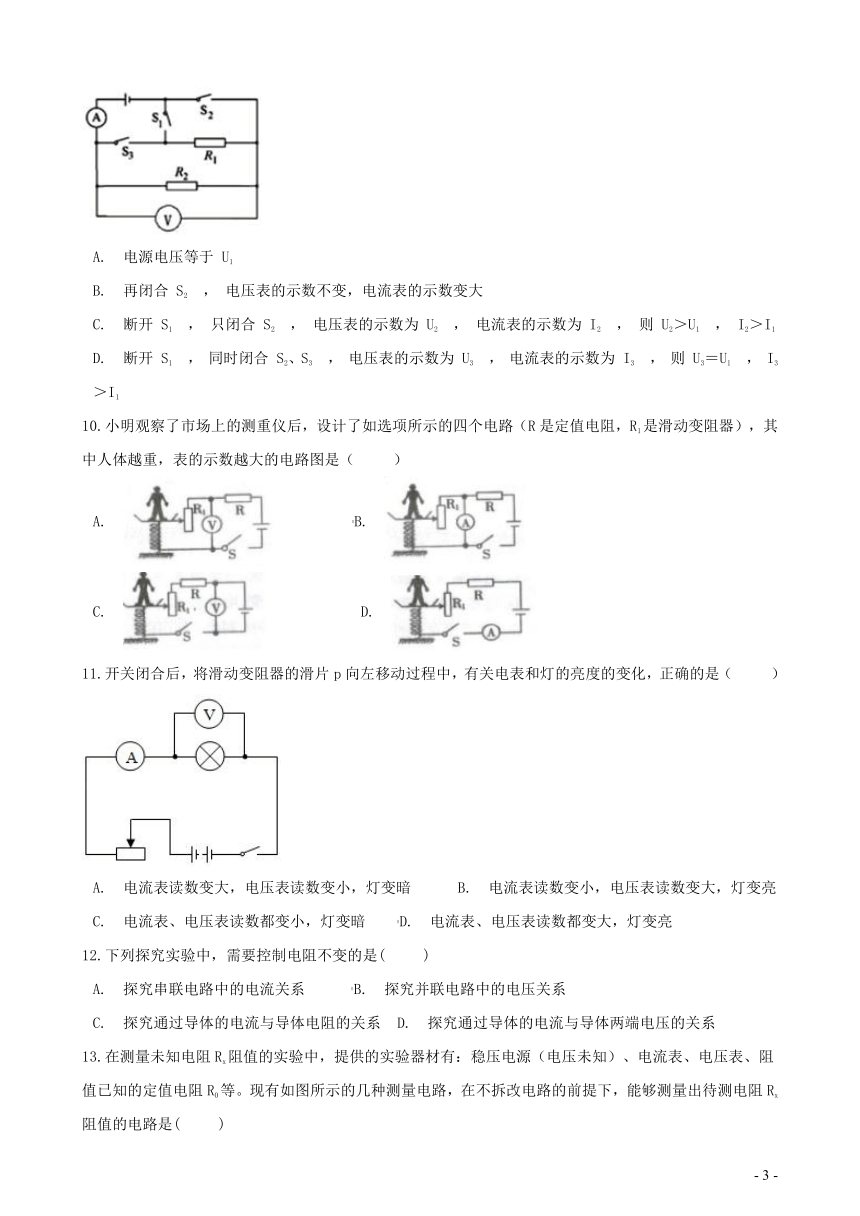

9.如图所示电路，电源电压恒定，R1、R2为定值电阻。只闭合S1
，
电压表的示数为U1
，
电流表的示数为I1
，
下列说法正确的是（??
）
A.?电源电压等于
U1
B.?再闭合
S2
，
电压表的示数不变，电流表的示数变大
C.?断开
S1
，
只闭合
S2
，
电压表的示数为
U2
，
电流表的示数为
I2
，
则
U2＞U1
，
I2＞I1
D.?断开
S1
，
同时闭合
S2、S3
，
电压表的示数为
U3
，
电流表的示数为
I3
，
则
U3＝U1
，
I3＞I1
10.小明观察了市场上的测重仪后，设计了如选项所示的四个电路（R是定值电阻，R1是滑动变阻器），其中人体越重，表的示数越大的电路图是（??
）
A.??????B.?
C.???????D.?
11.开关闭合后，将滑动变阻器的滑片p向左移动过程中，有关电表和灯的亮度的变化，正确的是（??
）
A.?电流表读数变大，电压表读数变小，灯变暗???B.?电流表读数变小，电压表读数变大，灯变亮
C.?电流表、电压表读数都变小，灯变暗??D.?电流表、电压表读数都变大，灯变亮
12.下列探究实验中，需要控制电阻不变的是(??
)
A.?探究串联电路中的电流关系???B.?探究并联电路中的电压关系
C.?探究通过导体的电流与导体电阻的关系?D.?探究通过导体的电流与导体两端电压的关系

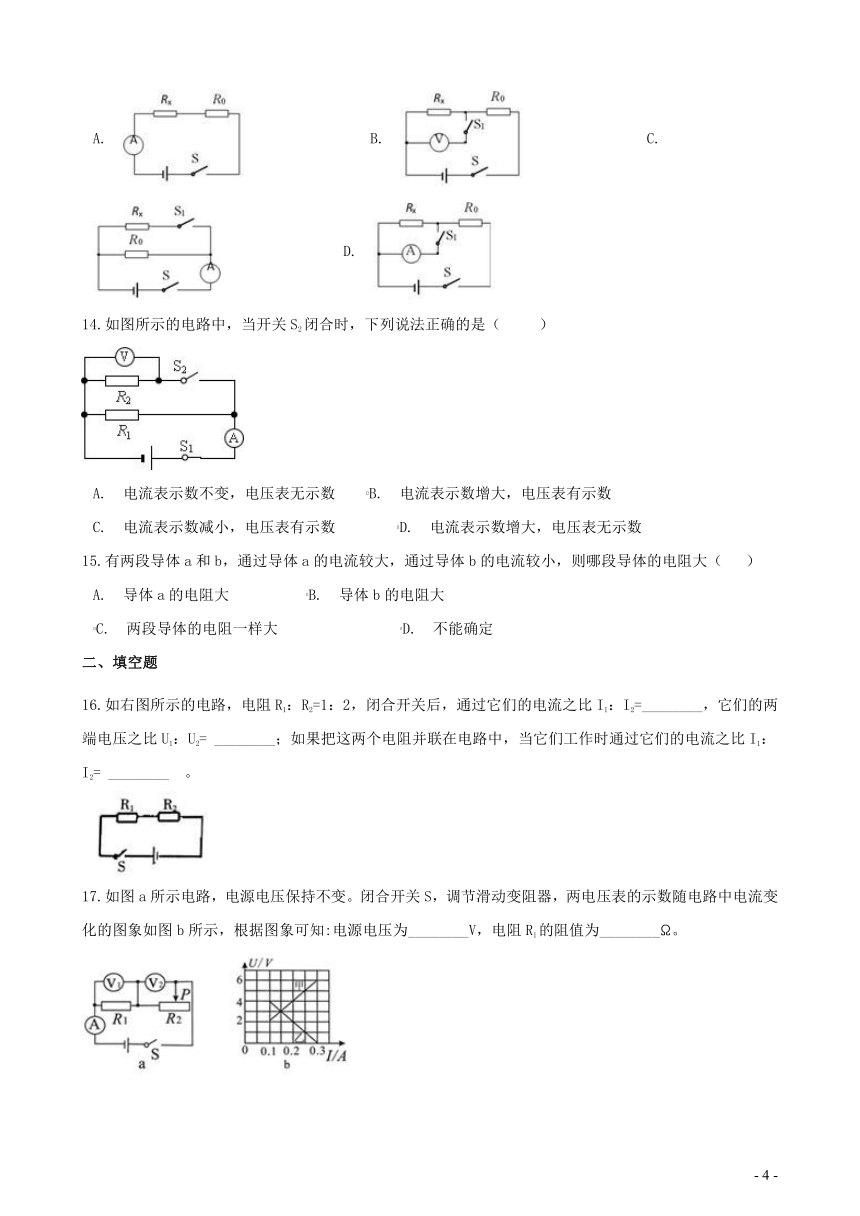

13.在测量未知电阻Rx阻值的实验中，提供的实验器材有：稳压电源（电压未知）、电流表、电压表、阻值已知的定值电阻R0等。现有如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的电路是(??
)
A.?????????B.?????????C.?????????D.?
14.如图所示的电路中，当开关S2闭合时，下列说法正确的是（
??）
A.?电流表示数不变，电压表无示数??B.?电流表示数增大，电压表有示数
C.?电流表示数减小，电压表有示数????D.?电流表示数增大，电压表无示数
15.有两段导体a和b，通过导体a的电流较大，通过导体b的电流较小，则哪段导体的电阻大（?
）
A.?导体a的电阻大?????B.?导体b的电阻大????
C.?两段导体的电阻一样大????????D.?不能确定
二、填空题
16.如右图所示的电路，电阻R1：R2=1：2，闭合开关后，通过它们的电流之比I1：I2=________，它们的两端电压之比U1：U2=
________；如果把这两个电阻并联在电路中，当它们工作时通过它们的电流之比I1：I2=
________?。
17.如图a所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象可知:电源电压为________V，电阻R1的阻值为________?。

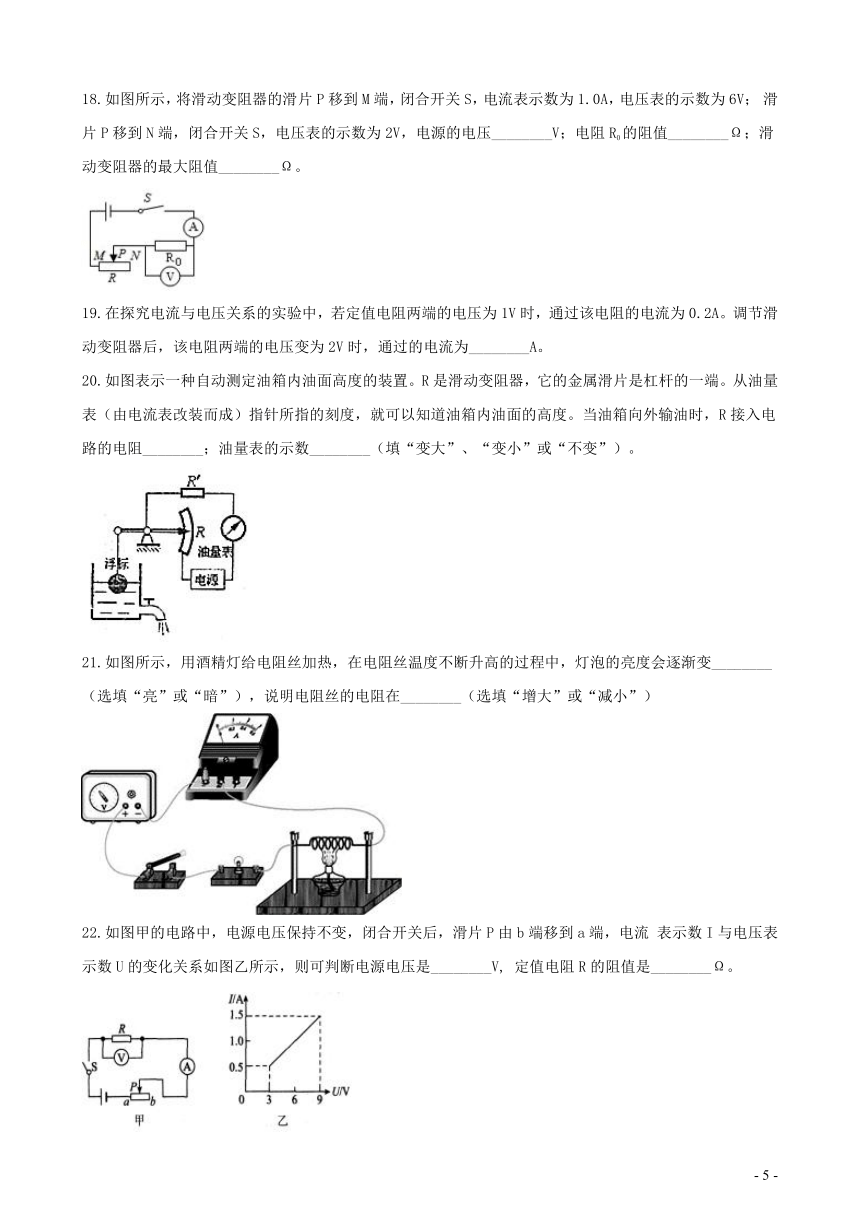

18.如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表示数为1.0A，电压表的示数为6V；
滑片P移到N端，闭合开关S，电压表的示数为2V，电源的电压________V；电阻R0的阻值________Ω；滑动变阻器的最大阻值________Ω。
19.在探究电流与电压关系的实验中，若定值电阻两端的电压为1V时，通过该电阻的电流为0.2A。调节滑动变阻器后，该电阻两端的电压变为2V时，通过的电流为________A。
20.如图表示一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。当油箱向外输油时，R接入电路的电阻________；油量表的示数________（填“变大”、“变小”或“不变”）。
21.如图所示，用酒精灯给电阻丝加热，在电阻丝温度不断升高的过程中，灯泡的亮度会逐渐变________（选填“亮”或“暗”），说明电阻丝的电阻在________（选填“增大”或“减小”）
22.如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端移到a端，电流
表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是________V,
定值电阻R的阻值是________Ω。
23.如图所示电路中，电阻R1为20Ω，R2为50Ω，图中①、②、③为电流表或电压表。闭合开关后，三表均有示数，且③号表读数为0.2A，表①示数为________A，表②示数为________V，电源电压为________V。
24.如图所示，电源电压保持不变。已知R1=30Ω，当开关S断开时，电流表的示数为0.2A，则电源电压为________。S闭合时，电流表的示数为0.5A，R1：R2=________。
25.如图甲所示，R2
为电阻箱，调节
R2
时电流表示数
I
随之变化。如图乙所示是电阻箱阻值
R2
与电流表示数的倒数
的图象。则定值电阻
R1________Ω,电源电压________V
。
三、实验探究题
26.小刚在“伏安法测电阻”实验中，实验器材如图甲所示。
（1）用铅笔画线代替导线将图甲所示电路连接完整，要求滑动变阻器滑片向左滑动时电路中电阻变大。
（2）小刚按正确的步骤闭合开关S，观察到电压表、电流表示数如图乙所示，那么待测电阻Rx的阻值可能是________Ω；接下来，小刚的操作应该是________，最后断开开关，拆卸并整理器材。
（3）小刚又设计了一种方案，也测出了RX的阻值。电路如图丙所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为I1
②当开关S1、S2都闭合时，电流表读数为I2
③待测电阻Rx＝________（用已知和测出的物理量符号表示）。
27.小刚和小军在探究“电流与电压、电阻的关系”实验中：
（1）小刚探究“电流与电压的关系”，该实验中滑动变阻器的作用除了保护电路外，其作用主要是________；
（2）实验中，所测的数据如表一所示．由表一数据可得：在________一定时，导体中的电流与导体两端的电压成________比；
表一：
R=10Ω
电压U/V
1.5
2
2.5
电流l/A
0.15
0.2
0.25
（3）小军探究“电流与电阻的关系”，所测的数据如表二所示
表二
U=2V
电阻R/Ω
5
10
20
电流l/A
0.4
0.2
0.1
①请依据表格和电路图分析，将AB间电阻由5Ω换成10Ω，闭合开关进行实验时，应向________(选填“左”或“右”)移动滑片P，使电压表的示数保持________V不变；
②由表二数据可得：在________一定时，导体中的电流与导体的电阻成________比；
（4）本实验采用的主要探究方法是
________法。
四、计算题
28.如图所示的电路中，电阻R的阻值为20Ω，电源电压不变。当S1
，
S2断开，S3闭合时，电流表的示数为0.3A；S1断开，S2、S3闭合时，电流表的示数为0.45A，求：
（1）电源电压为多少?
（2）R2的阻值为多少?
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?
29.交警使用的某型号酒精测试仪的工作原理相当于如图所示。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8V。求
（1）电压表的示数为8V时，电流表的示数为多少?
（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少?
（3）调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，电流表的示数达到0.4A，该驾驶员醉驾了，此时电压表的示数为多少?
参考答案
一、选择题
1.
B
2.
B
3.
C
4.
C
5.
B
6.
C
7.
A
8.
C
9.
C
10.
A
11.
D
12.
D
13.
C
14.
B
15.
D
二、填空题
16.
1：1；1：2；2：1
17.
6；20
18.
6；6；12
19.
0.4
20.
变大；变小
21.
暗；增大
22.
9；6
23.
0.5；10；10
24.
6V；3：2
25.
5；2.5
三、实验探究题
26.
（1）解：如图所示：
（2）5；移动滑片，重复上述实验，多次测量
（3）﹣R0
27.
（1）改变电阻两端的电压（2）电阻；正（3）右；2；电压；反（4）控制变量
四、计算题
28.
（1）解：当S1、S2断开，S3闭合时，R2断路I1=0.3A
由Ⅰ=
可得U=I1R1=0.3A×20Ω=6V
（2）解：当S1断开，S2、S3闭合时，R1与R2并联，
l2=I-I1=0.45A-0.3A=0.15A
由I=
可得R2=
=40Ω
（3）解：当S2、S3断开，S1闭合时，R1与R2串联，
I’=I1’=I2’=
=0.1A
由I=
可得U1'=l1'R1=0.1A×20Ω=2V
答：加在电阻R1两端的电压为2V.
29.
（1）解：此时R1=0Ω
??I=
=0.1A
（2）解：R总=
=90Ω(2分)R1=R总-R2=90Ω-80Ω=10Ω
（3）解：R总=
=22.5Ω
R2=R总-R1=22.5Ω-10Ω=12.5Ω
U2=IR2=0.4Ax12.5Ω=5V
-
10
-
