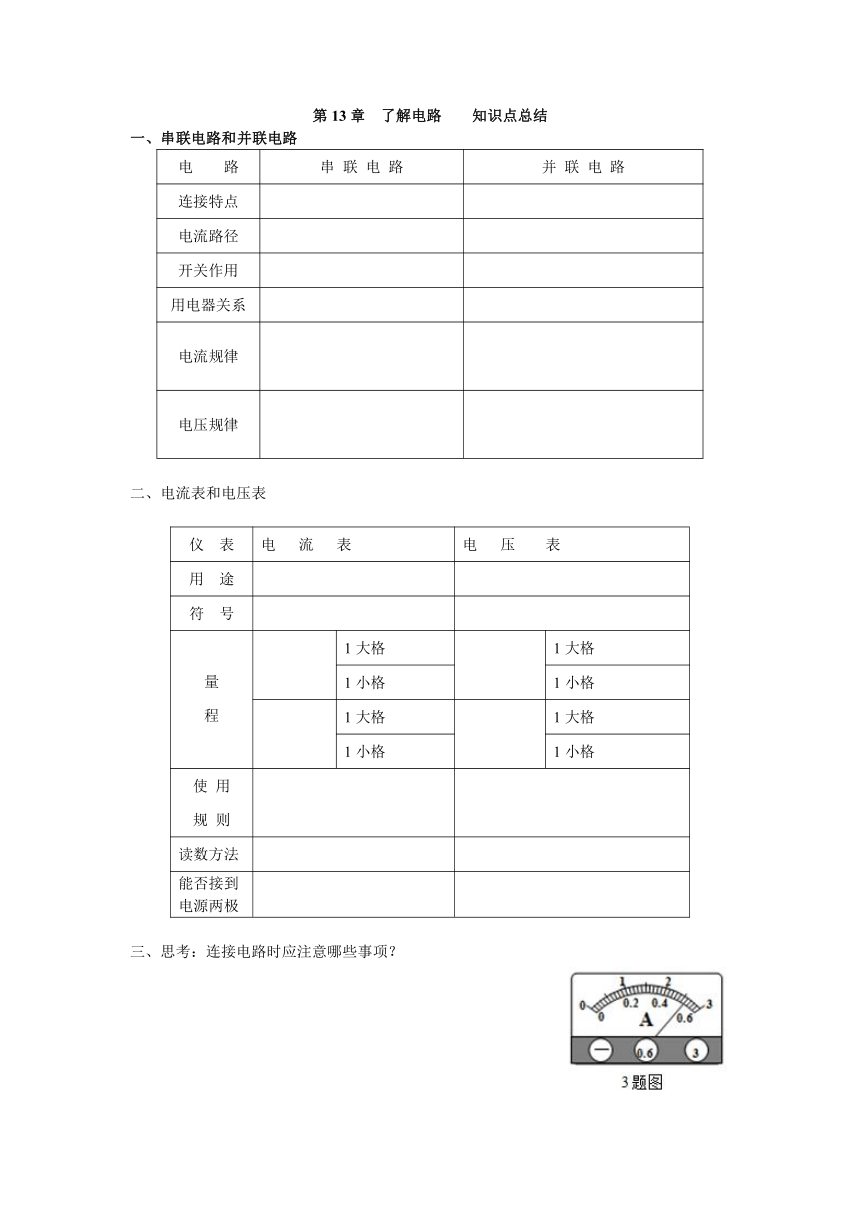

第13章 了解电路 知识点总结
一、串联电路和并联电路
电 路 串 联 电 路 并 联 电 路
连接特点
电流路径
开关作用
用电器关系
电流规律
电压规律
二、电流表和电压表
仪 表 电 流 表 电 压 表
用 途
符 号
量 程 1大格 1大格
1小格 1小格
1大格 1大格
1小格 1小格
使 用规 则
读数方法
能否接到电源两极
三、思考：连接电路时应注意哪些事项？

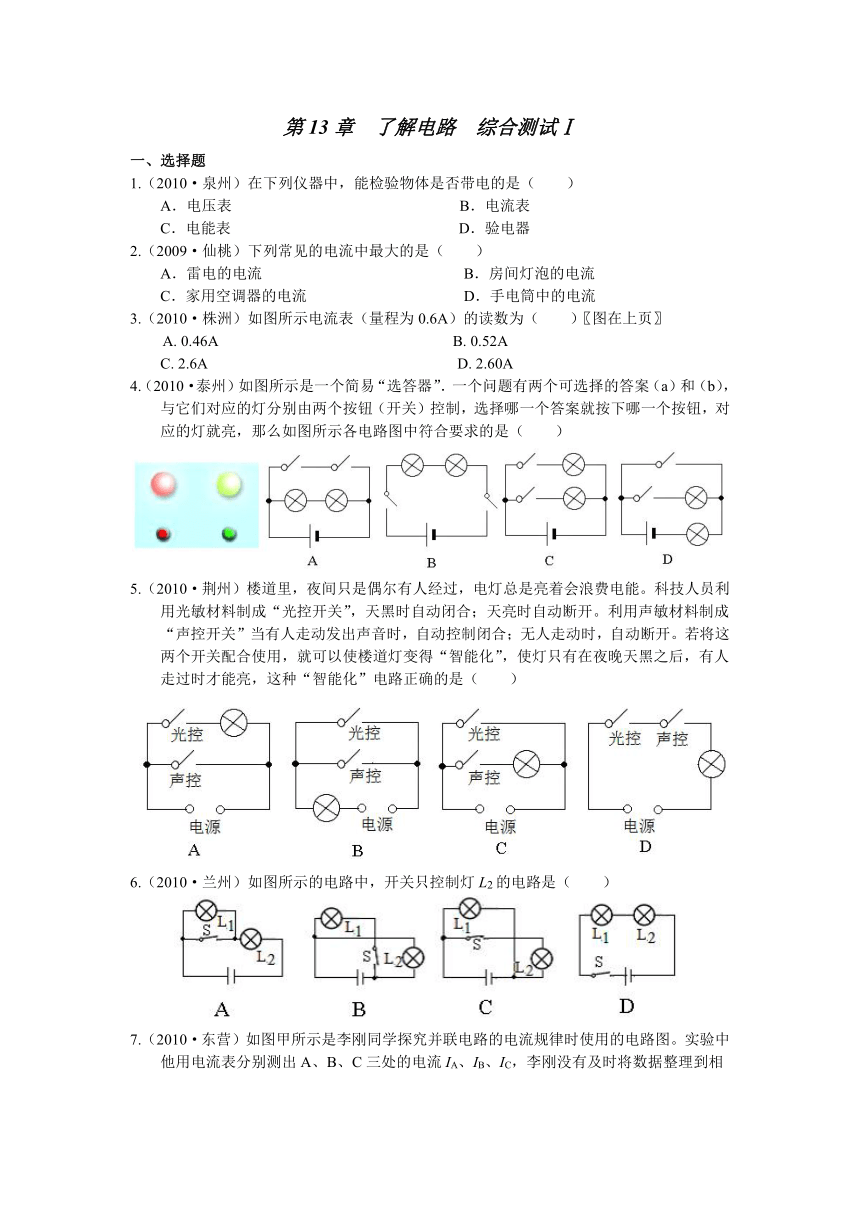

第13章 了解电路 综合测试Ⅰ
一、选择题
（2010·泉州）在下列仪器中，能检验物体是否带电的是（ ）
电压表 B．电流表
C．电能表 D．验电器
2.（2009·仙桃）下列常见的电流中最大的是（ ）
A．雷电的电流 B．房间灯泡的电流
C．家用空调器的电流 D．手电筒中的电流
（2010·株洲）如图所示电流表（量程为0.6A）的读数为（ ）〖图在上页〗
A. 0.46A B. 0.52A
C. 2.6A D. 2.60A
4.（2010·泰州）如图所示是一个简易“选答器”．一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么如图所示各电路图中符合要求的是（ ）
（2010·荆州）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是（ ）
（2010·兰州）如图所示的电路中，开关只控制灯L2的电路是（ ）
（2010·东营）如图甲所示是李刚同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙所示。已知L1的电流小于L2的电流。下列选项中三处电流均正确的是（ ）
A．IA=0.5A IB=0.3A IC=0.8A
B．IA=0.5A IB=0.8A IC=0.3A
C．IA=0.3A IB=0.5A IC=0.8A
D．IA=0.8A IB=0.3A IC=0.5A
8.（2010·桂林）如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（ ）
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
9.（2010·乐山）如下电路图，电路正确而且有电流通过的是（ ）
10.（2010·桂林）小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（ ）
A．开关处出现短路 B．小灯泡灯丝断了
C．小灯泡接触不良 D．电池两端电压过低
填空题
（2010·江西）在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是____联，原因是它们_____(选填“能”或“不能”)独立工作。
12.（2010·滨州）使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估计，则应从电表 （选填“较大”或“较小”）的量程起，并采用 法来判断被测量值是否大于电表的量程。
13.（2009·十堰）夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连。当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导人大地，则此时金属线中的电流方向是从_____流向______。（选填“云层”或“大地”）。
14.（2009·天水）天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮的绚丽多彩。有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有2.5V 0.25A“的字样，要使这些小彩灯正常发光，应将 个这样的小彩灯 联在家庭电路的输电线路上(选填“串”或“并”)。
15.（2010·茂名）如图甲所示，是________表的刻度盘，当指针如图所示时，读数是________，若把这个表接在图乙所示电路中使用，应接在________ (选填“a”或“b”)处。
三、综合应用题
16.如图所示为一实物电路，请画出所对应的电路图。
17.（2010·长沙）小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：
A处的电流IA B处的电流IB C处的电流IC
第一次测量 0.1 0.12 0.22
第二次测量 0.2 0.24 0.44
第三次测量 0.25 0.3 0.55
为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压
方法二：更换其中一条支路中的灯泡（规格不同）
请你根据他们的实验步骤和有关数据回答下列问题。
在拆接电路时，开关必须________。
上面设计的表格中存在的不足之处是 。
表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法________来进行的，实验的结论是：并联电路中干路的电流等于________。
