第十三章 了解电路 综合测试Ⅱ（无答案）

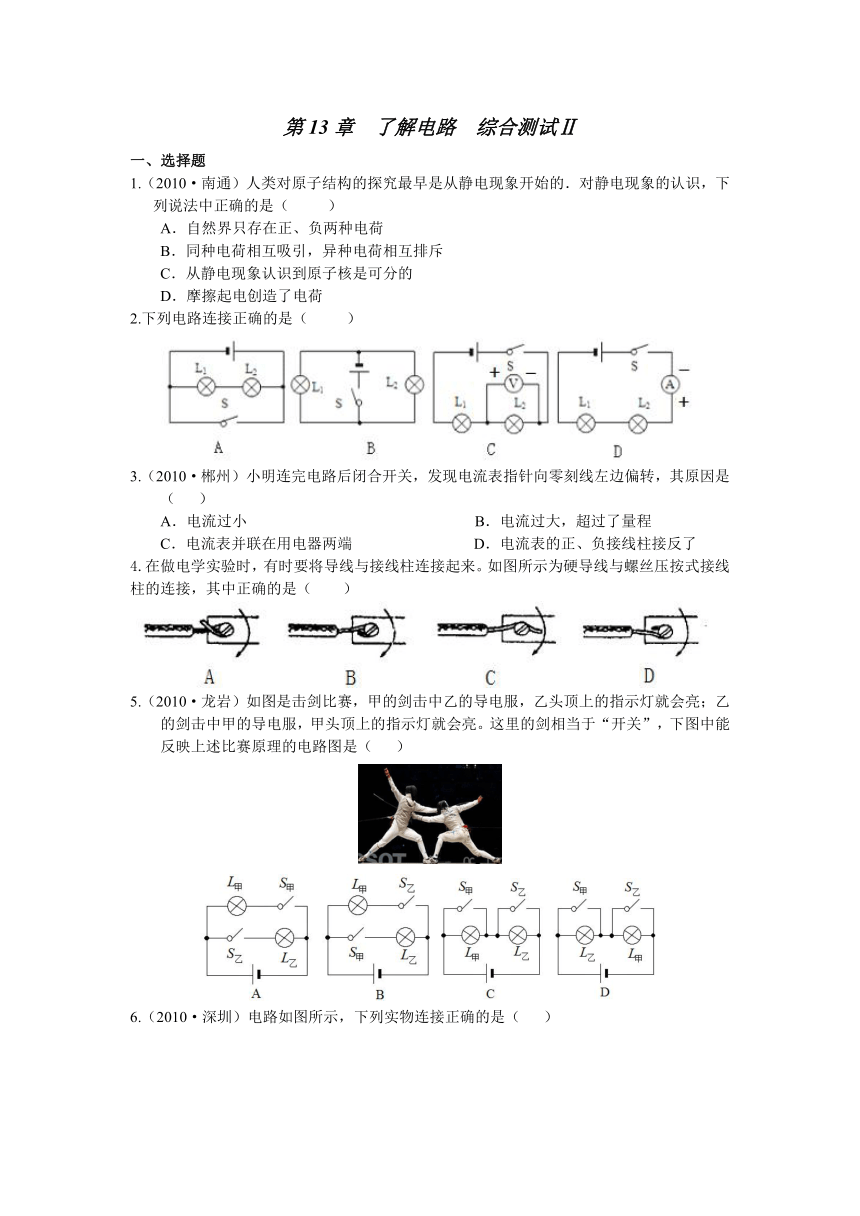

第13章 了解电路 综合测试Ⅱ
一、选择题
1.（2010·南通）人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（ ）
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的
D．摩擦起电创造了电荷
2.下列电路连接正确的是（ ）
3.（2010·郴州）小明连完电路后闭合开关，发现电流表指针向零刻线左边偏转，其原因是（ ）
A．电流过小　　 B．电流过大，超过了量程
C．电流表并联在用电器两端　　 D．电流表的正、负接线柱接反了
4.在做电学实验时，有时要将导线与接线柱连接起来。如图所示为硬导线与螺丝压按式接线柱的连接，其中正确的是（ ）
5.（2010·龙岩）如图是击剑比赛，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里的剑相当于“开关”，下图中能反映上述比赛原理的电路图是（ ）

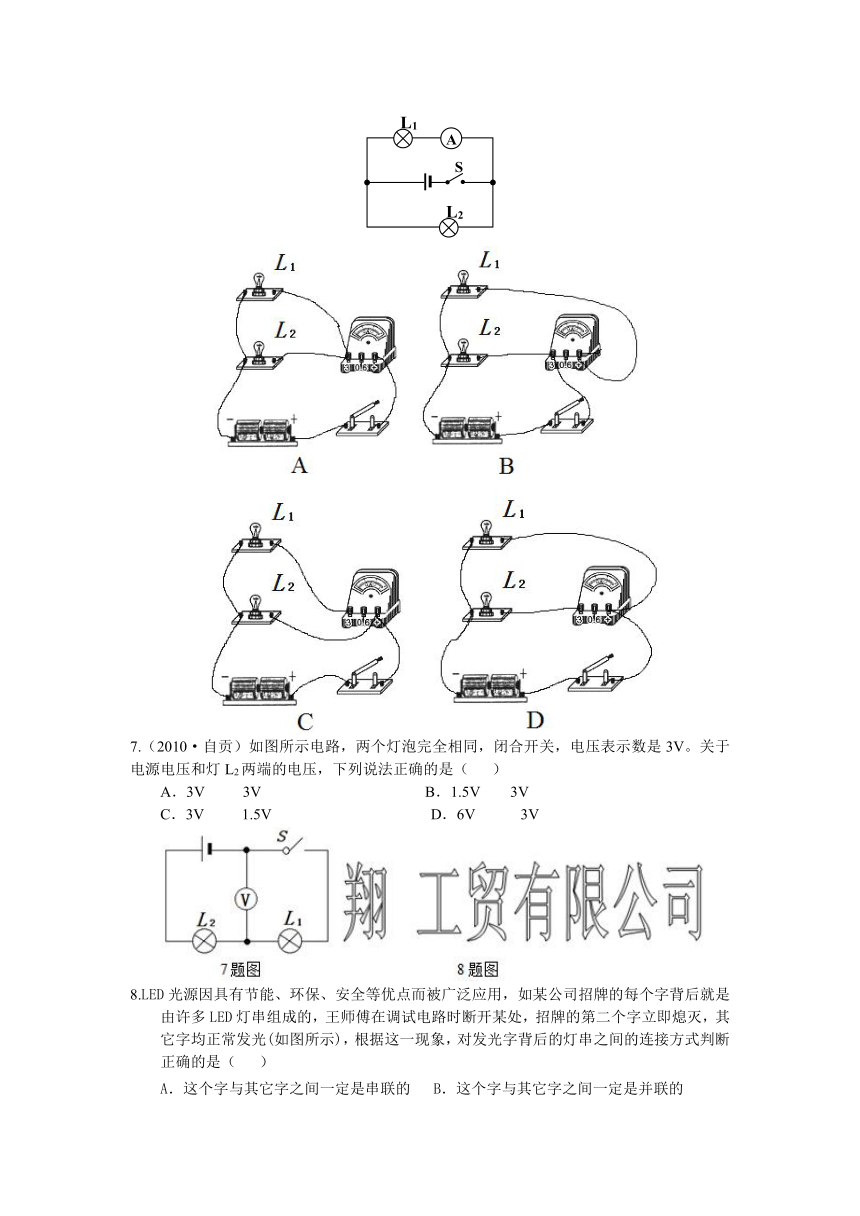

6.（2010·深圳）电路如图所示，下列实物连接正确的是（ ）
7.（2010·自贡）如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L2两端的电压，下列说法正确的是（ ）
A．3V 3V B．1.5V 3V
C．3V 1.5V D．6V 3V
8.LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光(如图所示)，根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是（ ）
A．这个字与其它字之间一定是串联的 B．这个字与其它字之间一定是并联的
C．这个字的笔划之间一定是串联的 D．这个字的笔划之间一定是并联的
二、填空题
9.（2010·鸡西）如图所示，在电路中要使电灯L1和L2并联，应闭合开关 。为了防止电路出现短路，不能同时闭合开关_______________。
10.（2010·成都）如图所示，是小敏同学在某次实验探究中连接的电路。开关S2控制的是灯_____，电流表测量的是_________的电流。
11.（2010·泰安）如图所示，当量程为0~3V时，电压表指针的读数为________V，当量程为0~15V时，电压表指针的读数为________V。
12.一小电动机工作时需要的电压为6V，如果现在要用干电池作电源，需要 节 联起来。
三、作图
13.（2010·永州）在图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。（左L1右L2）
14.为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压。请按照要求在图甲中用笔画线代替导线连接实物电路，并在图乙的方框内画出对应的电路图。
四、实验与探究题
15.（2010·金昌）小明在探究“串联电路的电流和电压”的实验中，将两盏标有“1.5V 0.2A”的小灯泡按如图所示连接起来，用电压恒定的电源供电.闭合开关S后，发现L1、L2均不亮.对此故障，他有下列几种猜想：
（A）—盏灯断路，另一盏灯完好
（B）一盏灯短路，另—盏灯完好
（C）一盏灯断路，另一盏灯短路
（1）你认为可能性最大的是_________；
（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障，现有以下器材可选：
①规格相同的灯泡 ②符合要求的电压表 ③符合要求的电流表
在它们中间选择一样来检测故障，你认为不适用的有 。你的理由是： 。
（3）故障排除后、小明测出了如下数据，并得出了结论：
电流 Ia=0.2A Ib=0.2A Ic=0.2A
电压 Uab=1.5V Ubc=1.5V Uac=3V
结论l：串联电路中电流处处相等；
结论2：串联电路中各部分电压相等，各部分电压之和等于总电压。
请你对上述结论进行评价，写出评价意见：___________________________________。
16.在用电流表测电流的实验中，小刚要用图所示的电路测量通过小灯泡的电流。
（1）要求测通过灯L1的电流，他的连接有什么问题？
（2）现在要测通过灯L2的电流，你能改动最少的导线而达到目的吗？（在图中用虚线标出来，在去掉的导线上画“×”）
（3）如果他在测量的过程中发现电流表的指针向左偏了，你能判断这是什么原因吗？
（4）若两灯的总电流如图所示，其示数为 A。
17.某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
实验次数 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.25 0.30 0.55
⑴通过对上面数据的分析，可以得出是： ；
⑵测量三次的目的是： ，在实验中我们可以采用 的方法改变电流的大小从而进行三次实验；
⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：
。
L1
L2
S
A
