第三章 透镜及其应用
怀宁县三祝中学　夏小昕
第三章 透镜及其应用

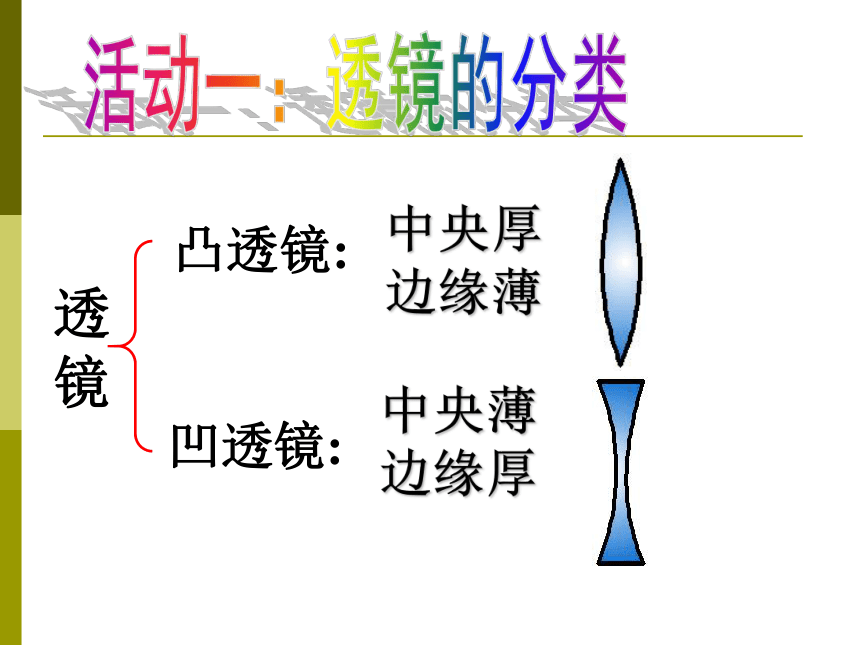

凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚

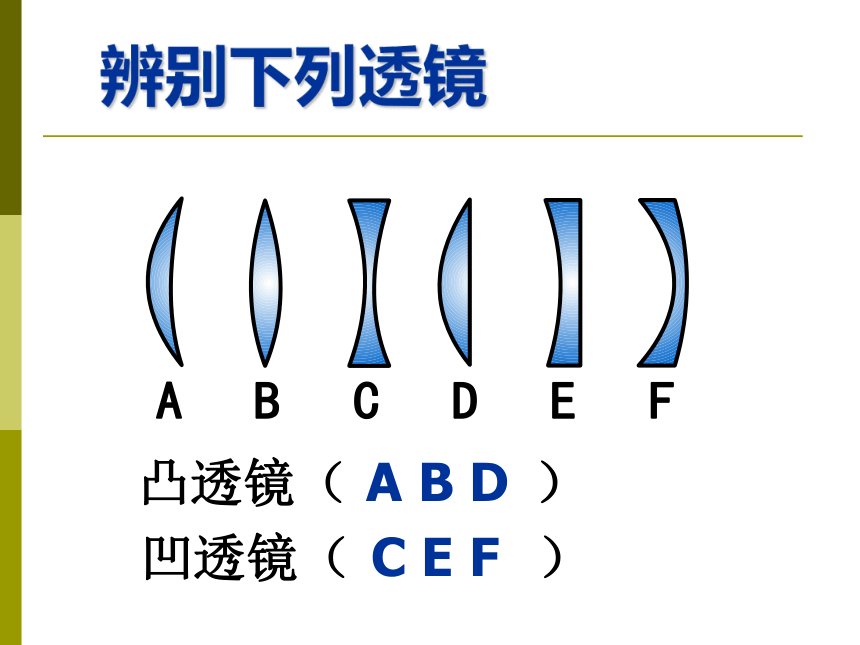

辨别下列透镜
凸透镜（ ）
凹透镜（ ）
A B D
C E F

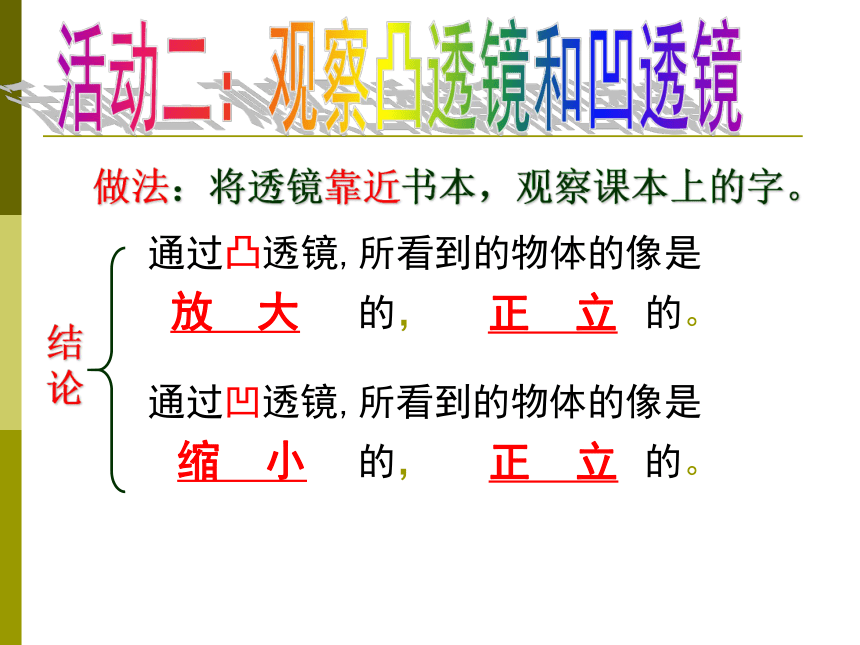

通过凸透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
通过凹透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
正 立
放 大
做法：将透镜靠近书本，观察课本上的字。
结论
缩 小
正 立
猜想:
1.让一束平行光正对着凸透镜,猜想发生的现象.
2.让一束平行光正对着凹透镜,猜想发生的现象.
画一画:
凸透镜对光有会聚作用。
凹透镜对光有发散作用。
实验结论
凸透镜对光有会聚作用,所以凸透镜又叫会聚透镜.
凹透镜对光有发散作用,所以凹透镜又叫发散透镜.
讨论与交流
你有几种简易的方法,辨别某一透镜是凸透镜,还是凹透镜
方法一:“摸” 。通过比较透镜中央和边缘的厚薄加以辨别。（注意：为避免镜面磨损或弄脏，应先用很柔软的面巾纸把透镜包起来，再用手摸）
方法二:“看”。通过透镜去观察近处物体，看它成的像是放大还是缩小加以辨别。
方法三:“照”。通过透镜对平行光是会聚还是发散加以辨别。
信息快递
O
F
主光轴
f
凸透镜
主光轴：通过透镜两个球面球心的直线。
光心：透镜的中心，通过该点的光线传播路径不变。
焦点：平行于主光轴的平行光通过透镜后会聚于一点。
焦距：焦点到光心的距离。
O
F
凹透镜
信息快递
请设计一种简易的实验方法,测定凸透镜的焦距.画出实验的示意图,写出所需的实验器材和步骤.
我收获了什么
认识了凸透镜和凹透镜；知道了凸透镜和凹透镜的辨别方法
知道了凸透镜和凹透镜对光的作用及测量凸透镜的焦距的方法
生活 物理 社会
古人曾经用冰块取火如图,你知道其中的道理吗
实践思考
课后请大家测量手中的透镜焦距，看看是不是每个透镜的焦距都是相等的，如果不是，说明透镜的焦距与什么因素有关呢？
