(共18张PPT)
生活中的
透镜
安庆市
优质课大赛
参赛课件
宿松县实验中学 吴合群
老师是怎样获得这幅美丽照片的?

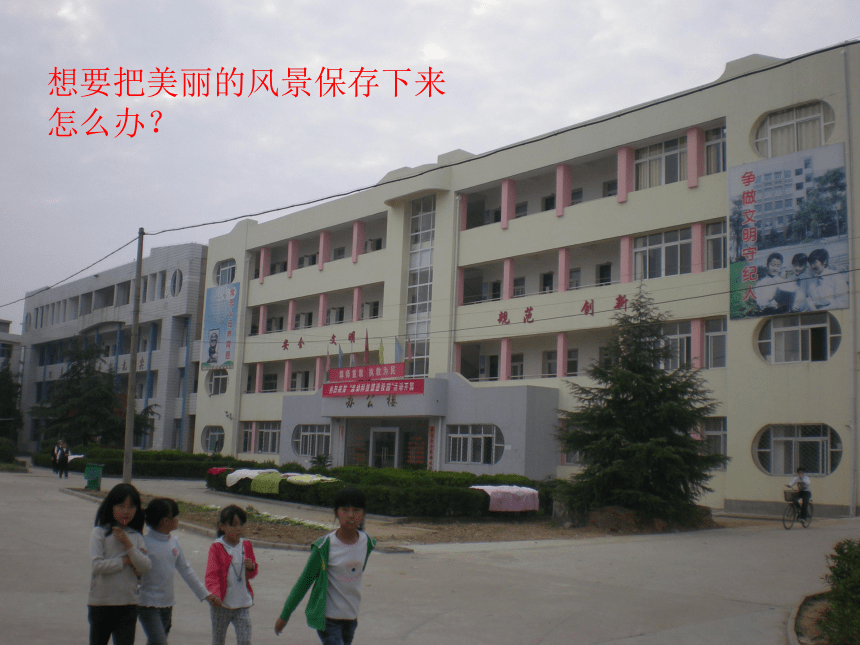

想要把美丽的风景保存下来怎么办?
镜头----凸透镜
胶卷----光屏
自制照相机
凸透镜
圆筒
可伸缩
光 屏

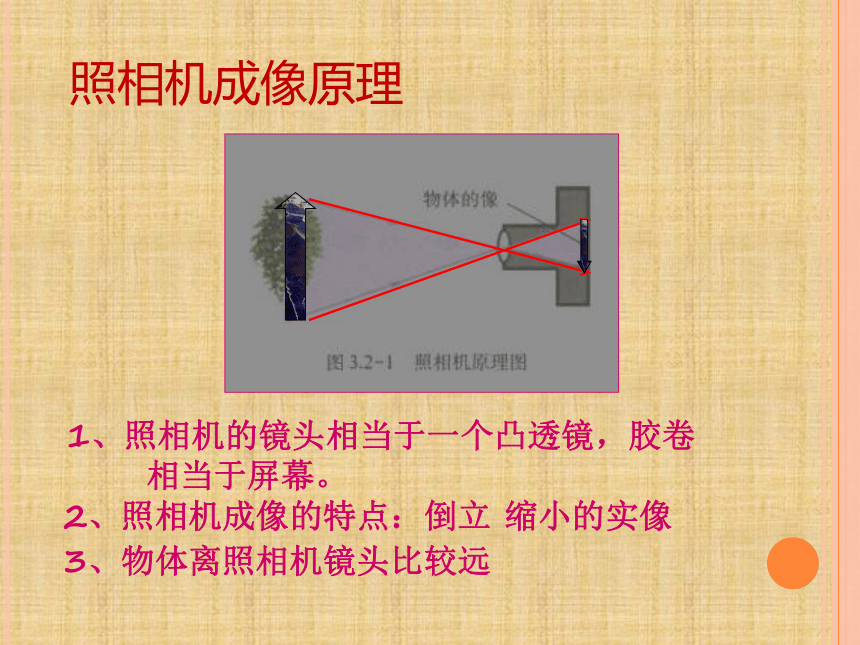

照相机成像原理
1、照相机的镜头相当于一个凸透镜,胶卷
相当于屏幕。
2、照相机成像的特点:倒立 缩小的实像
3、物体离照相机镜头比较远

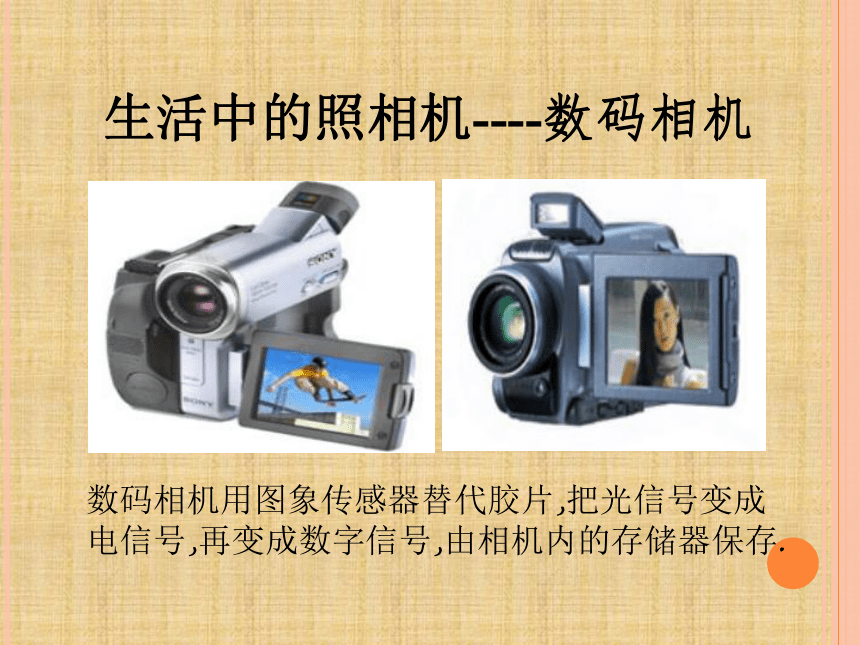

生活中的照相机----数码相机
数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.
天花板
屏幕
投影仪
要将图片放大并投影怎么办?
A
B
A'
B'
倒立放大的实像
凸透镜
物体离凸透镜很近
天花板
屏幕
要使像呈现在屏幕上怎么办?
A
B
A'
B'
改变光的传播方向
天花板
屏幕
要使像看起来是正的怎么办?
B'
A'
A
B
物体倒放
2、放大镜就是凸透镜;
1、成正立、放大的虚像;
3、物体离放大镜很近。
F
实际光线会聚的像——实像
F
物体和像分别在凸透镜的两侧(物像异侧)
实像能呈现在光屏
F
F
实际光线的反向延长线会聚的像——虚像
物体和像分别在凸透镜的同侧(物像同侧)
虚像不能呈现在光屏
你有哪些收获?
1、照相机:物体离镜头比较远,
像是缩小、倒立的实像。
2、投影仪:物体离镜头比较近,
像是放大、倒立的实像。
3、放大镜:物体离镜头很近,
像是放大、正立的虚像。
4、实像与虚像
1、下列不属于透镜在日常生活中应用的是( )
A. 照相机 B .放大镜
C .投影仪 D .潜望镜
2、照相机镜头相当于一个_____,来自物体的
光经过照相机镜头后会聚在胶卷上,形成
一个_____(“放大”或“缩小”)的像。
 D
凸透镜
缩小
*
4、清晨,小草的露珠下面的叶脉看起来比较
大,这是露珠产生了 镜的功能,形
成了放大的____像,这是由于光的____射
现象的结果。
3、使用投影仪时,投影片离投影仪比较___ _
(“远” 或“近”),投影片上的画面在屏
幕上形成 、 的 像。










用放大镜以不同的距离看物体,是否都是放大的?根据你所看到的现象,你能提出什么问题?可以用什么方法解决你提出的问题?
做一做,想一想?
作业
  二、用自制的模拟相机替同学“拍照”,并探索:要使所成的像更大一些,可采取什么措施?
  一、完成本节课后习题。
