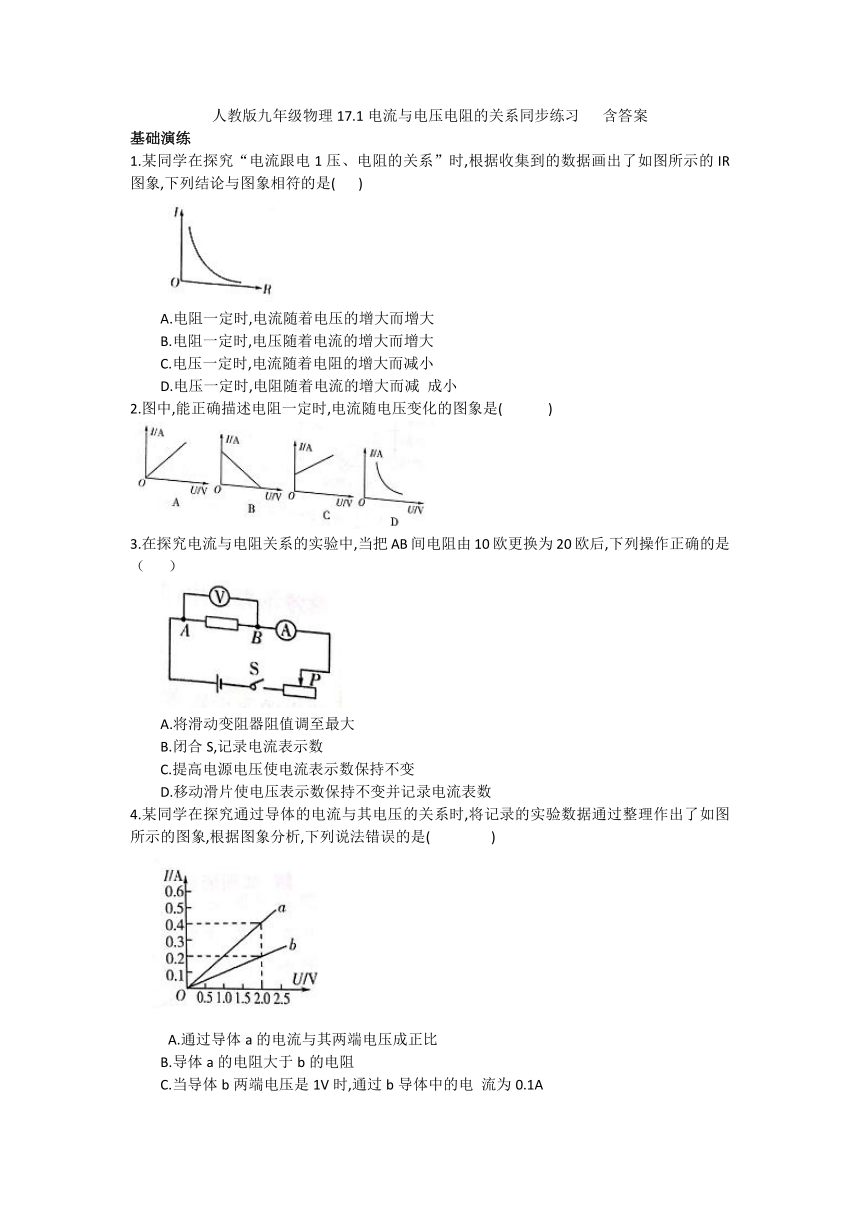

人教版九年级物理17.1电流与电压电阻的关系同步练习
含答案
基础演练
1.某同学在探究“电流跟电1压、电阻的关系”时,根据收集到的数据画出了如图所示的IR图象,下列结论与图象相符的是(
)
A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减
成小
2.图中,能正确描述电阻一定时,电流随电压变化的图象是(
)
3.在探究电流与电阻关系的实验中,当把AB间电阻由10欧更换为20欧后,下列操作正确的是(

A.将滑动变阻器阻值调至最大
B.闭合S,记录电流表示数
C.提高电源电压使电流表示数保持不变
D.移动滑片使电压表示数保持不变并记录电流表数
4.某同学在探究通过导体的电流与其电压的关系时,将记录的实验数据通过整理作出了如图所示的图象,根据图象分析,下列说法错误的是(
)
A.通过导体a的电流与其两端电压成正比
B.导体a的电阻大于b的电阻
C.当导体b两端电压是1V时,通过b导体中的电
流为0.1A
D.将a、b两导体串联接在电压为3V的电源上时,通过导体的电流为0.2A
5.在探究“电流与电阻的关系”实验中,把电流表连入电路时,必须使电流从______接线柱流入每次更换电阻后,在调节滑动变阻器的同时,应观察______表,使其示数保持不变

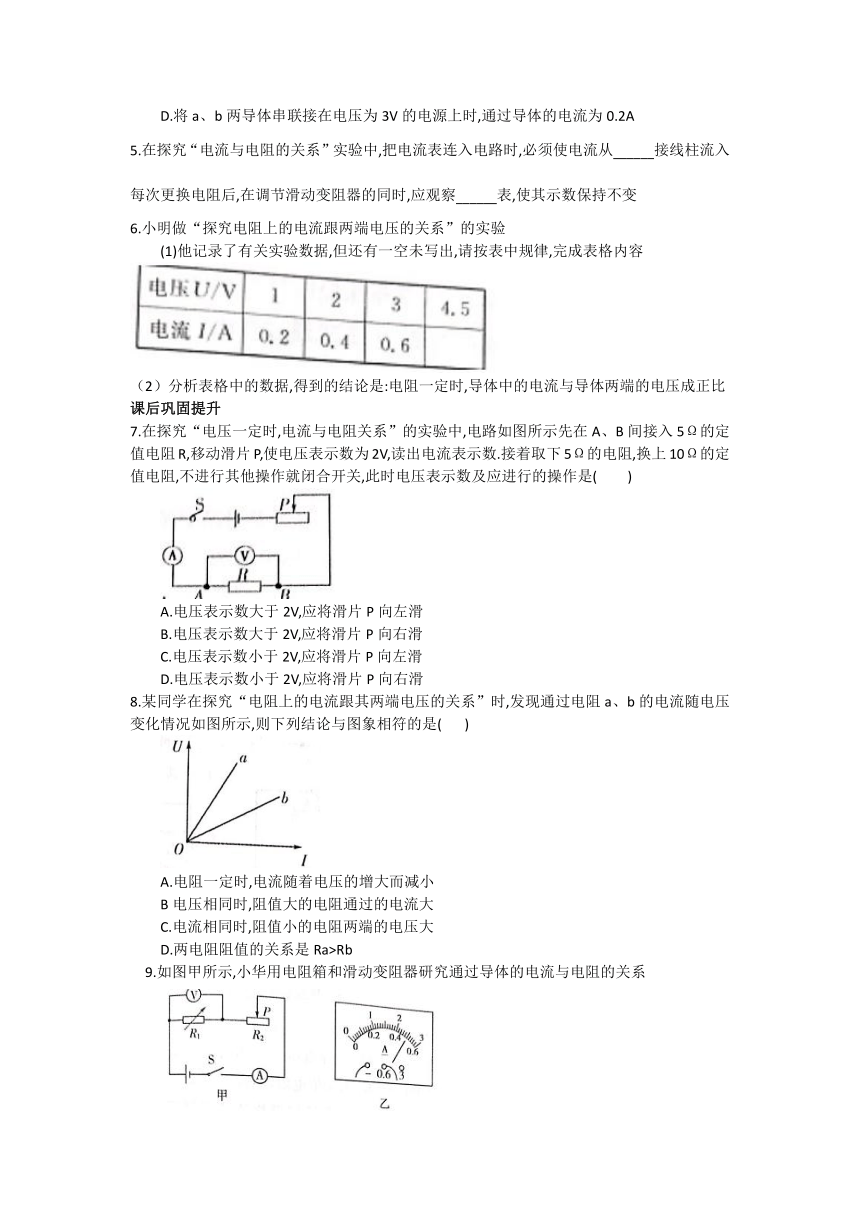

6.小明做“探究电阻上的电流跟两端电压的关系”的实验
(1)他记录了有关实验数据,但还有一空未写出,请按表中规律,完成表格内容
(2)分析表格中的数据,得到的结论是:电阻一定时,导体中的电流与导体两端的电压成正比
课后巩固提升
7.在探究“电压一定时,电流与电阻关系”的实验中,电路如图所示先在A、B间接入5Ω的定值电阻R,移动滑片P,使电压表示数为2V,读出电流表示数.接着取下5Ω的电阻,换上10Ω的定值电阻,不进行其他操作就闭合开关,此时电压表示数及应进行的操作是(
)
A.电压表示数大于2V,应将滑片P向左滑
B.电压表示数大于2V,应将滑片P向右滑
C.电压表示数小于2V,应将滑片P向左滑
D.电压表示数小于2V,应将滑片P向右滑
8.某同学在探究“电阻上的电流跟其两端电压的关系”时,发现通过电阻a、b的电流随电压变化情况如图所示,则下列结论与图象相符的是(
)
A.电阻一定时,电流随着电压的增大而减小
B电压相同时,阻值大的电阻通过的电流大
C.电流相同时,阻值小的电阻两端的电压大
D.两电阻阻值的关系是Ra>Rb
9.如图甲所示,小华用电阻箱和滑动变阻器研究通过导体的电流与电阻的关系
(1)图甲中电阻箱R1和滑动变阻器R2的连接方式是______联
(2)连接电路前,开关应处于______状态
(3)第1次实验时,电流表示数如图乙所示,则电为______A
(4)经过3次测量,得到表格中的实验数据,由此总结出电流与电阻的关系,请你指出小华实验过程中存在的问题:__________________
10.为探究“电流与电压的关系”,小明设计了如图甲所示的电路图
(1)连接电路时,开关应处于_______状态,滑动变阻器的滑片P应置于其阻值_______(填“大”或“小”)处
(2)连接好电路,闭合开关后,他发现电流表示数为零,而电压表示数较大,其原因可能是_______(填序号)
A.电阻R断路
B.电阻R短路
C.电压表断路
D.电流表断路
(3)排除故障后,小明调节滑片P,当电流表指针在如图乙所示位置时,其示数为_______A.
(4)小明继续调节滑片P,得到了多组电流和电压的数据,分析数据他得出了“电流与电压成正比”这一没有前提条件的结论,请你为他补充这个条件:_______
拓展提升
11在研究“一定电压下,电流与电阻
的关系”时,电路如图所示.电源因电压恒为3V,滑动变阻器上标有“1591A”字样.在a、b间先后接入不同阻值的定值电阻,移动滑片P,使电压表示数为1.5V,读出电流表的示数.当20Ω的电阻接入a、b间时,电压表示数始终无法达到1.5V,其原因可能是(
)
A.滑动变阻器阻值太小
B.电源电压3V太低
C.20Ω的阻值太小
D.控制的电压1.5V太高
12.在探究“电流与电阻的关系”实验中,
(1)连接电路时,开关应当

(2)小新将实物连接成如图所示电路,其中有一处连线错误,请你在连接错误的导线上画“×”并改正。
(3)将电路连接正确后,闭合开关,移动滑动变阻器滑片P,使定值电阻R两端电压为2V,电流表示数如图所示,为
A,则R的阻值为
Ω。
(4)换上10Ω的电阻后,闭合开关,电压表示数将
,此时应将滑片P向
端移动,使电阻两端电压为
V。
(5)小芳同学正确连接电路后,闭合开关,移动滑动变阻器滑片,发现电流表无示数,电压表有示数,其原因可能是

答案
C
A
D
B

电压
0.9
成正比
B
D

断开
0.5
小华每次改变电阻的阻值后,没有移动滑动变阻器滑片保持电阻两端的电压不变
断开

A
0.5
电阻一定
A
12.断开

0.4
5
变大
A
2
定值电阻开路
