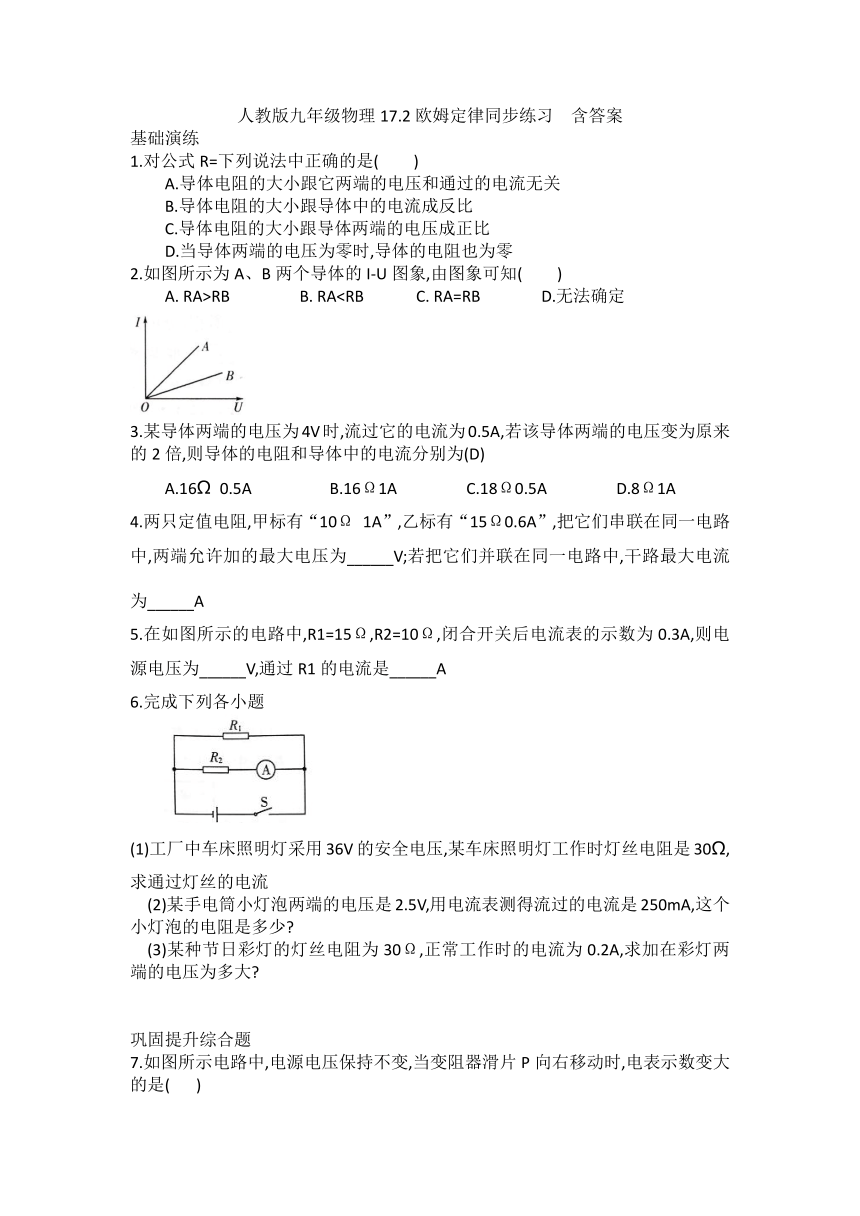

人教版九年级物理17.2欧姆定律同步练习 含答案

人教版九年级物理17.2欧姆定律同步练习
含答案
基础演练
1.对公式R=下列说法中正确的是(
)
A.导体电阻的大小跟它两端的电压和通过的电流无关
B.导体电阻的大小跟导体中的电流成反比
C.导体电阻的大小跟导体两端的电压成正比
D.当导体两端的电压为零时,导体的电阻也为零
2.如图所示为A、B两个导体的I-U图象,由图象可知(
)
A.
RA>RB
B.
RAC.
RA=RB
D.无法确定
3.某导体两端的电压为4V时,流过它的电流为0.5A,若该导体两端的电压变为原来的2倍,则导体的电阻和导体中的电流分别为(D)
A.16Ω
0.5A
B.16Ω1A
C.18Ω0.5A
D.8Ω1A
4.两只定值电阻,甲标有“10Ω
1A”,乙标有“15Ω0.6A”,把它们串联在同一电路中,两端允许加的最大电压为______V;若把它们并联在同一电路中,干路最大电流为______A
5.在如图所示的电路中,R1=15Ω,R2=10Ω,闭合开关后电流表的示数为0.3A,则电源电压为______V,通过R1的电流是______A
6.完成下列各小题
(1)工厂中车床照明灯采用36V的安全电压,某车床照明灯工作时灯丝电阻是30Ω,求通过灯丝的电流
(2)某手电筒小灯泡两端的电压是2.5V,用电流表测得流过的电流是250mA,这个小灯泡的电阻是多少?
(3)某种节日彩灯的灯丝电阻为30Ω,正常工作时的电流为0.2A,求加在彩灯两端的电压为多大?
巩固提升综合题

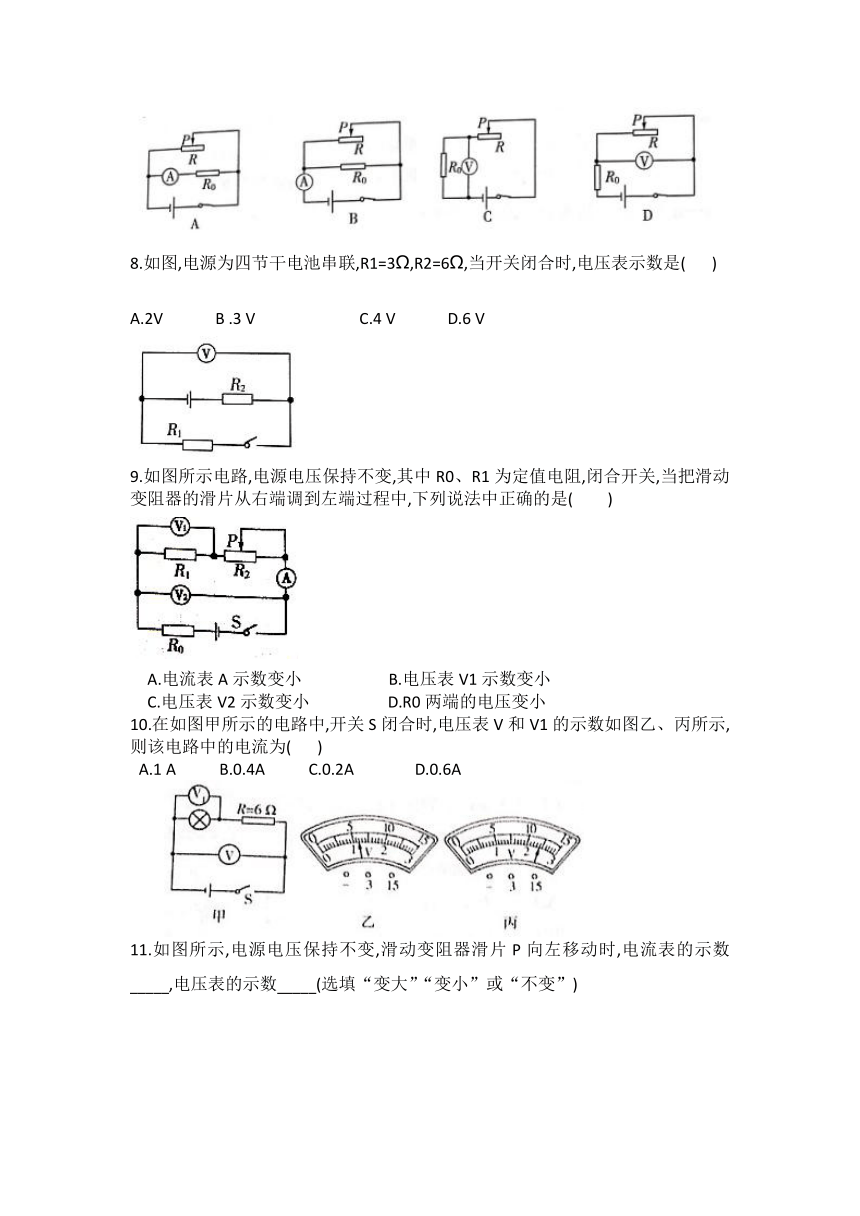

7.如图所示电路中,电源电压保持不变,当变阻器滑片P向右移动时,电表示数变大的是(
)
8.如图,电源为四节干电池串联,R1=3Ω,R2=6Ω,当开关闭合时,电压表示数是(
)
A.2V
B
.3
V
C.4
V
D.6
V
9.如图所示电路,电源电压保持不变,其中R0、R1为定值电阻,闭合开关,当把滑动变阻器的滑片从右端调到左端过程中,下列说法中正确的是(
)
A.电流表A示数变小
B.电压表V1示数变小
C.电压表V2示数变小
D.R0两端的电压变小
10.在如图甲所示的电路中,开关S闭合时,电压表V和V1的示数如图乙、丙所示,则该电路中的电流为(
)
A.1
A
B.0.4A
C.0.2A
D.0.6A
11.如图所示,电源电压保持不变,滑动变阻器滑片P向左移动时,电流表的示数_____,电压表的示数_____(选填“变大”“变小”或“不变”)
12.在相距10km的甲、乙两地之间有两条输电线,已知每条输电线的电阻是1002.现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源接成如图所示电路进行检测,当电压表的示数为2.0V时,电流表示数为80mA,则短路位置距离甲_____km.
13.如图所示的电路,电源电压保持不变,灯泡正常发光时的电压为6V,当开关S闭合,S2断开时,电灯恰好正常发光,电流表读数为0.5A,电压表读数为
4V.求
(1)电源电压和电阻Ro的阻值
(2)当开关S1、S2都闭合时,电流表和电压表的读数分别是多少?
14使用电流表时,禁止不经过用电器,将电流表直接接在电池的两极上,否则会烧坏电表;使用电压表时,可以将电压表直接接在电池的两极上.这是为什么呢?
15如图甲所示,电源电压保持不变,R1=10Ω,当闭合开关S,滑动变阻器滑片P从a端移到b端,两电表示数变化关系用图乙线段AB表示求
(1)电源电压
(2)滑片P滑到ab中点时电压表的示数
答案
A
B
D
15
1.5
3
0.2
1.2
10
6
D
A
C
D
变大
变小
1.25
8
1.25
10
略
6
3
