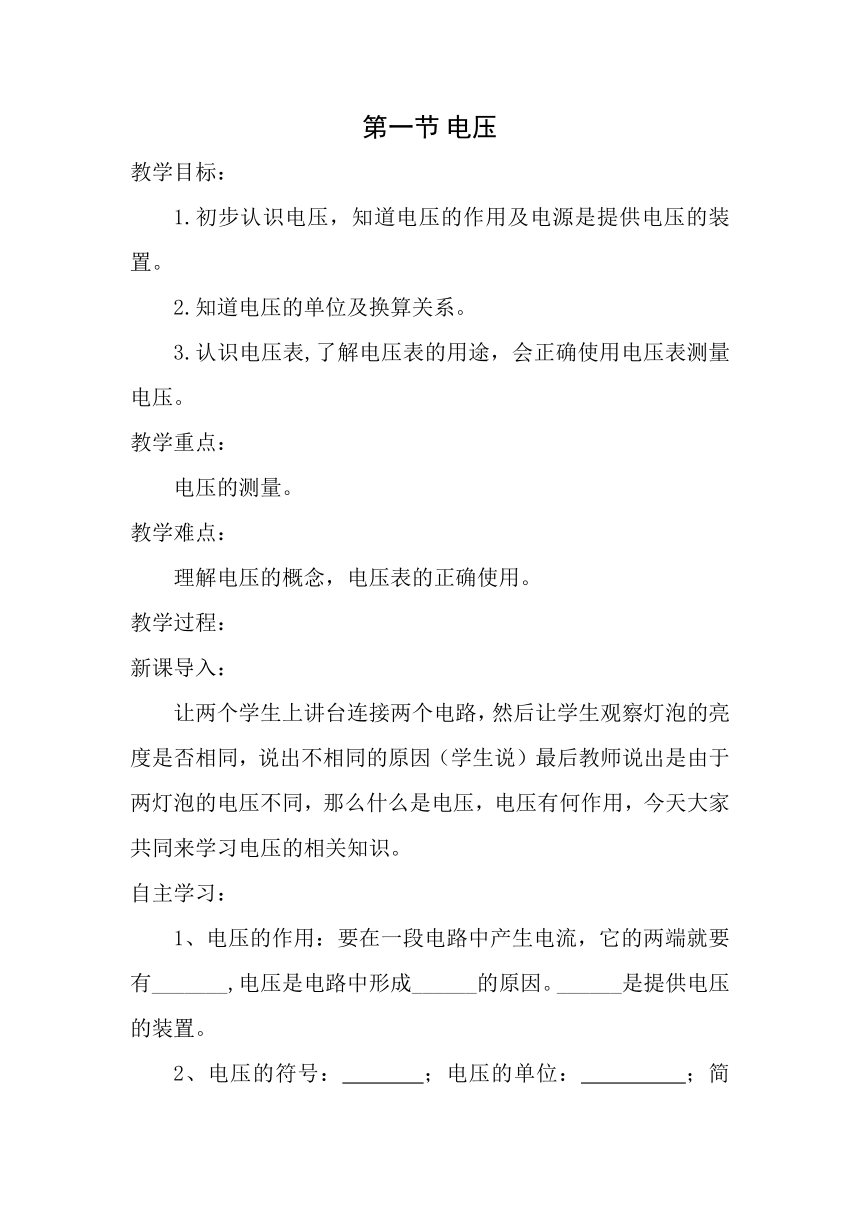

第1节
电压
教学目标:
1.初步认识电压,知道电压的作用及电源是提供电压的装置。
2.知道电压的单位及换算关系。
3.认识电压表,了解电压表的用途,会正确使用电压表测量电压。
教学重点:
电压的测量。
教学难点:
理解电压的概念,电压表的正确使用。
教学过程:
新课导入:
让两个学生上讲台连接两个电路,然后让学生观察灯泡的亮度是否相同,说出不相同的原因(学生说)最后教师说出是由于两灯泡的电压不同,那么什么是电压,电压有何作用,今天大家共同来学习电压的相关知识。
自主学习:
1、电压的作用:要在一段电路中产生电流,它的两端就要有_______,电压是电路中形成______的原因。______是提供电压的装置。
2、电压的符号:

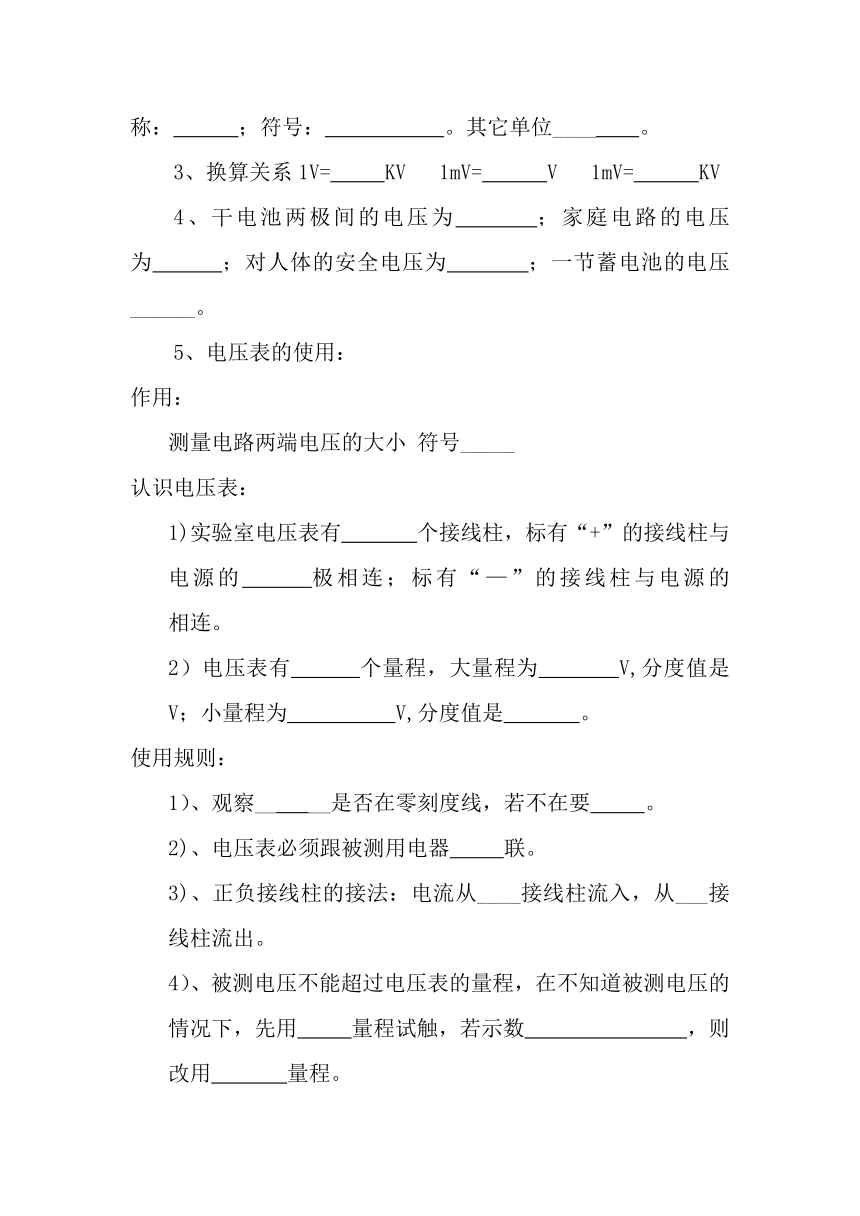

;电压的单位:
;简称:
;符号:
。其它单位____

3、换算关系1V=
KV
1mV=
V
1mV=
KV
4、干电池两极间的电压为
;家庭电路的电压为
;对人体的安全电压为
;一节蓄电池的电压______。
5、电压表的使用:
作用:
测量电路两端电压的大小
符号_____
认识电压表:
1)实验室电压表有
个接线柱,标有“+”的接线柱与电源的
极相连;标有“—”的接线柱与电源的
相连。
2)电压表有
个量程,大量程为
V,分度值是
V;小量程为
V,分度值是

使用规则:
1)、观察__
__是否在零刻度线,若不在要

2)、电压表必须跟被测用电器
联。
3)、正负接线柱的接法:电流从____接线柱流入,从___接线柱流出。
4)、被测电压不能超过电压表的量程,在不知道被测电压的情况下,先用
量程试触,若示数
,则改用
量程。
电压表的读数:
第一:
第二:
第三:
交流展示:
学生交流自主学习的结果,其他同学批评指正,最后老师给出正确答案。
点拨释疑:
1、

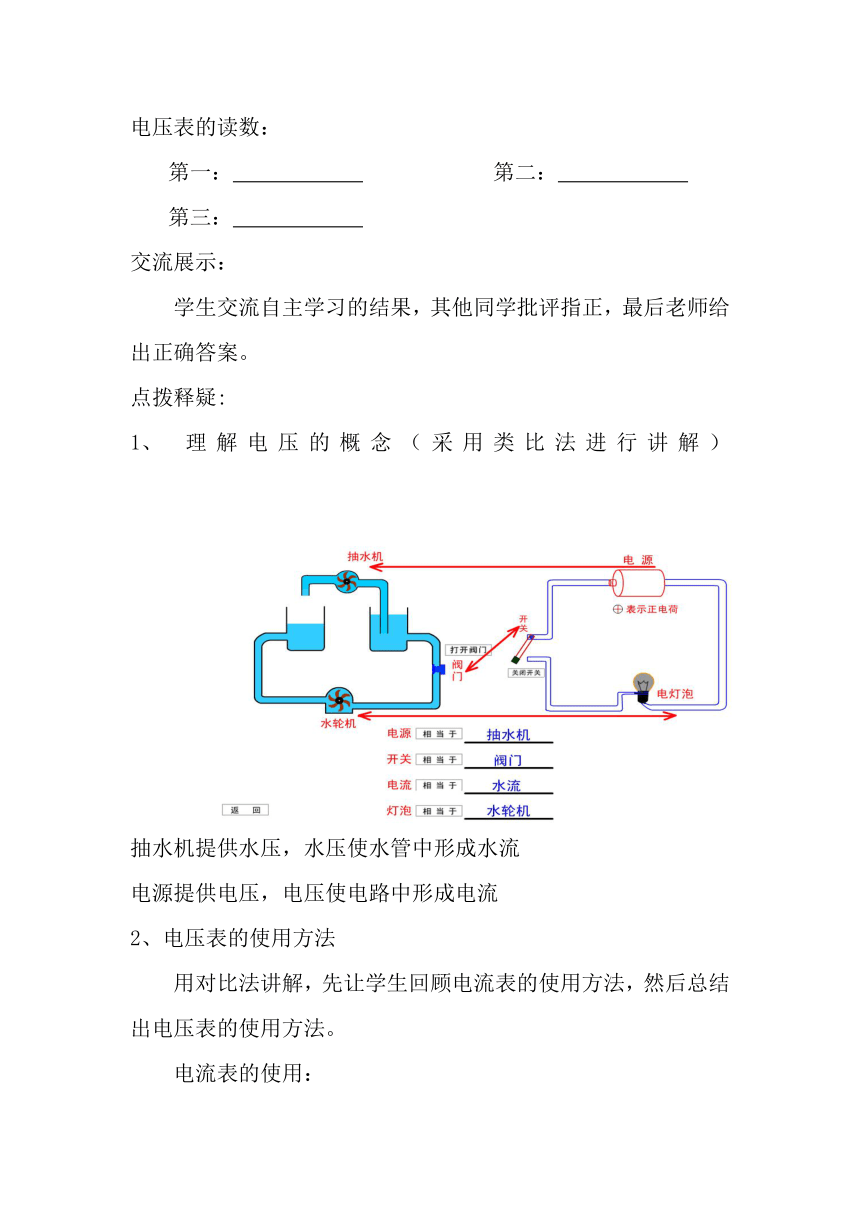

理解电压的概念(采用类比法进行讲解)
抽水机提供水压,水压使水管中形成水流
电源提供电压,电压使电路中形成电流
2、电压表的使用方法
用对比法讲解,先让学生回顾电流表的使用方法,然后总结出电压表的使用方法。
电流表的使用:
(1)、量程
大量程:0——3A
小量程:0——0.6A
(2)、接线柱
3个,2种。接法:一正一负
(3)、使用方法
①调零
②电流表和被测电路串联
③正负接线柱的接法:正入负出
④被测电流不能超过电流表的量程
⑤不能将电流表直接接在电源两极上。
电压表的使用:
(1)、量程
大量程:0——15V
小量程:0——3V
(2)、接线柱
3个,2种。接法:一正一负
(3)、使用方法
①调零
②电压表和被测电路并联
③正负接线柱的接法:正入负出
④被测电压不能超过电压表的量程
(若不知被测电压是多大,要进行试触。)
巩固提升:
1.学生喜爱的便携式单放机通常需要的电压为
6V,它需要__
_节干电池___
联使用,对人体安全的电压不高于
V,我国家庭电路的电压为__
V。
2.在如图所示的电路中,当开关S断开时,下列说法中正确的是(

A.电源两端电压为零
B.电灯两端电压为零
C.开关两端电压为零
D.以上说法都不正确
3.小红在有关资料中查找出了几种电压值,你认为其中最大的是(

A.人体的安全电压
B.洗衣机正常工作的电压
C.手持移动电话电池的电压
D.发生闪电时,云层间的电压
4.下列关于电压的叙述正确的是


A.人对人体的安全电压是36V
B.无论在任何情况下,一节干电池的电压都是1.5V
C.电压只能使自由电子发生定向移动
D.电压是使自由电荷发生定向移动形成电流的原因
5.在“用电压表测电压”的实验中,某同学进行了以下的步骤:
A.根据电路图正确连接电路;
B.正确读出所测量的电压数据,并记录;
C.了解电压表的量程,弄清每大格和每小格代表的电压值;
D.根据记录总结串联电路和并联电路的电压关系
以上步骤按合理的顺序排列是______
_.
6.图所示各电路图中,闭合开关后,电压表能测灯L1两端电压的是(???

板书设计:
电压
1、
电压
1、
电源、电压、电流之间的关系
电源提供电压,电压使电路中形成电流
2、
电压的单位及换算
伏特,简称伏,符号V
1KV=1000V
1V=1000mV
2、
电压的测量
1、调零
2、电压表和被测电路并联
3、正负接线柱的接法:正入负出
4、被测电压不能超过电压表的量程
(若不知被测电压是多大,要进行试触。)
课堂小结:
1.电源给用电器两端提供电压。电压通常用字母U表示,单位是伏特,符号是V。
2.电压表与被测用电器并联,正、负接线柱的接法要正确(电流从正接线柱流入,从负接线柱流出),被测电压不能超过电压表的最大测量值。
作业布置:课后习题1—4
