2020-2021学年沪粤版九年级物理上册同步练习——13.5怎样认识和测量电压 含答案

13.5怎样认识和测量电压
一、选择题
1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少.下列有关常见电压值的表述，错误的是
A．一节干电池的电压是1.5V
B．家庭电路的电压是220V
C．手机电池电压是3.7V
D．闪电时云层间电压是103V
2．下列说法不正确的是
A．电源是提供电压的装置
B．电路中有电源就一定会形成电流
C．干电池将化学能转化为电能
D．电压是形成电流的原因
3．用电压表测量一节干电池的电压，选用的量程是
A．只能用量程
B．只能用量程
C．用和量程都可以
D．应该用的电流表
4．下列关于电压表的使用方法错误的是
A．电压表要跟被测用电器并联
B．使电流从“+”接线柱流入，从“-”接线柱流出
C．测量之前要先试触较大量程，防止被测电压超过电压表的量程
D．绝不可以把电压表直接接到电源两极
5．下列测电压的电路中，正确的是
A．
B．
C．
D．
6．小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是(　　)
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3
V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15
V.
A．①②③
B．②④③
C．⑤④③
D．②①③

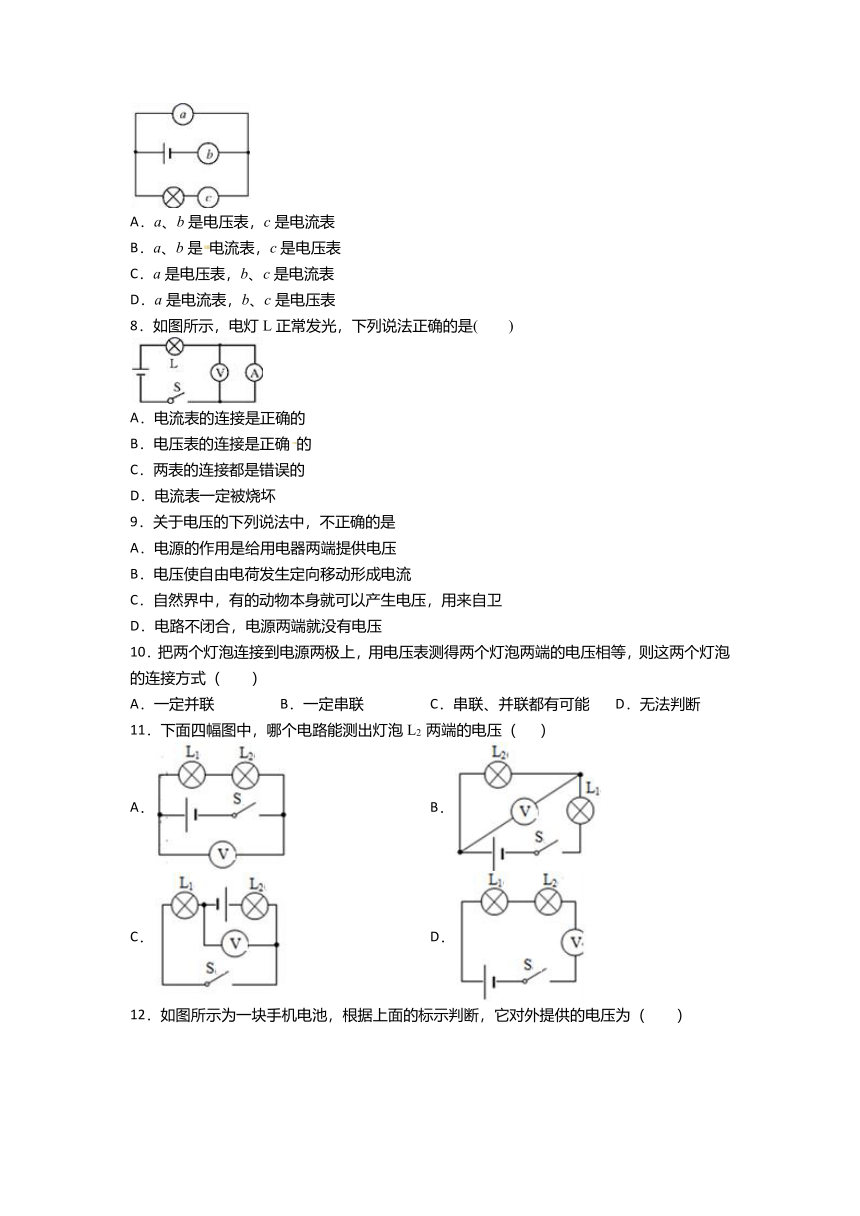

7．如图所示，若使灯泡亮，对a、b、c表示的电表的说法正确的是(　　)
A．a、b是电压表，c是电流表
B．a、b是电流表，c是电压表
C．a是电压表，b、c是电流表
D．a是电流表，b、c是电压表
8．如图所示，电灯L正常发光，下列说法正确的是(　　)
A．电流表的连接是正确的
B．电压表的连接是正确的
C．两表的连接都是错误的
D．电流表一定被烧坏
9．关于电压的下列说法中，不正确的是
A．电源的作用是给用电器两端提供电压
B．电压使自由电荷发生定向移动形成电流
C．自然界中，有的动物本身就可以产生电压，用来自卫
D．电路不闭合，电源两端就没有电压
10．把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（
）
A．一定并联
B．一定串联
C．串联、并联都有可能
D．无法判断
11．下面四幅图中，哪个电路能测出灯泡L2
两端的电压（
）
A．
B．
C．
D．
12．如图所示为一块手机电池，根据上面的标示判断，它对外提供的电压为（　　）
A．1.5V
B．4.2V
C．3.7V
D．800V
二、填空题
13．L1与L2是两只完全相同的灯泡，电源电压U＝6伏且保持不变，当开关S断开时，L1两端的电压为_________V，当开关S闭合时L1两端的电压是____________V。
14．某次做实验时，电流表和电压表的示数如图所示，则电流表示数为______A，电压表示数______V。
15．我们日常生活用电的电压是________V，两节新干电池串联的电压是________V．人体安全电压低于
________，人体是________（选填“导体”或“绝缘体”）．
16．如图所示电路中，电压表测的是
________（填“L1”、“L2”或“电源“）两端的电压．若电源电压为4.5V，电压表的示数为3V，则灯泡L1两端的电压为
________V，L2两端的电压为
________V．
17．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙所示，则电压表V1用的量程是_____V，电压表V2用的量程是_____V，小灯泡L1上的电压U1=_____V。
18．在如图所示的电路中，电源电压不变．闭合开关S，两灯正常发光，电压表V2测________两端电压：一段时间后，则灯L2处发生故障，使得电路中一个电压表的示数变大，则灯L2可能出现________（选填“短路”或“断路”）．
19．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．
20．灯L1与灯L2串联，先用电压表测量灯L1两端的电压，如图所示,然后测量灯L2两端的电压时，只将电压表接A的一端改接到C，这种做法________(填“正确”或“不正确”)，这种做法，在开关闭合后将会看到的现象是________________________。
三、综合题
21．按要求画出电路图，并连接实数图。
要求：电灯L1、L2串联，电压表V1测量灯L1两端的电压，电压表V2测量电源两端的电压。
22．请根据图甲所示电路图连接图乙的实物电路.
答案
1．D
2．B
3．A
4．D
5．D
6．B
7．C
8．A
9．D
10．C
11．B
12．C
13．3
6
14．0.28
7
15．220
3
不高于36V
导体
16．L2
1.53
17．0～15
0～32.5
18．L2
断路
19．
20．不正确
电压表指针反偏
21．
22．
