2020人教版九年级全一册培优训练：17.4欧姆定律在串并联电路中的应用练习 含答案

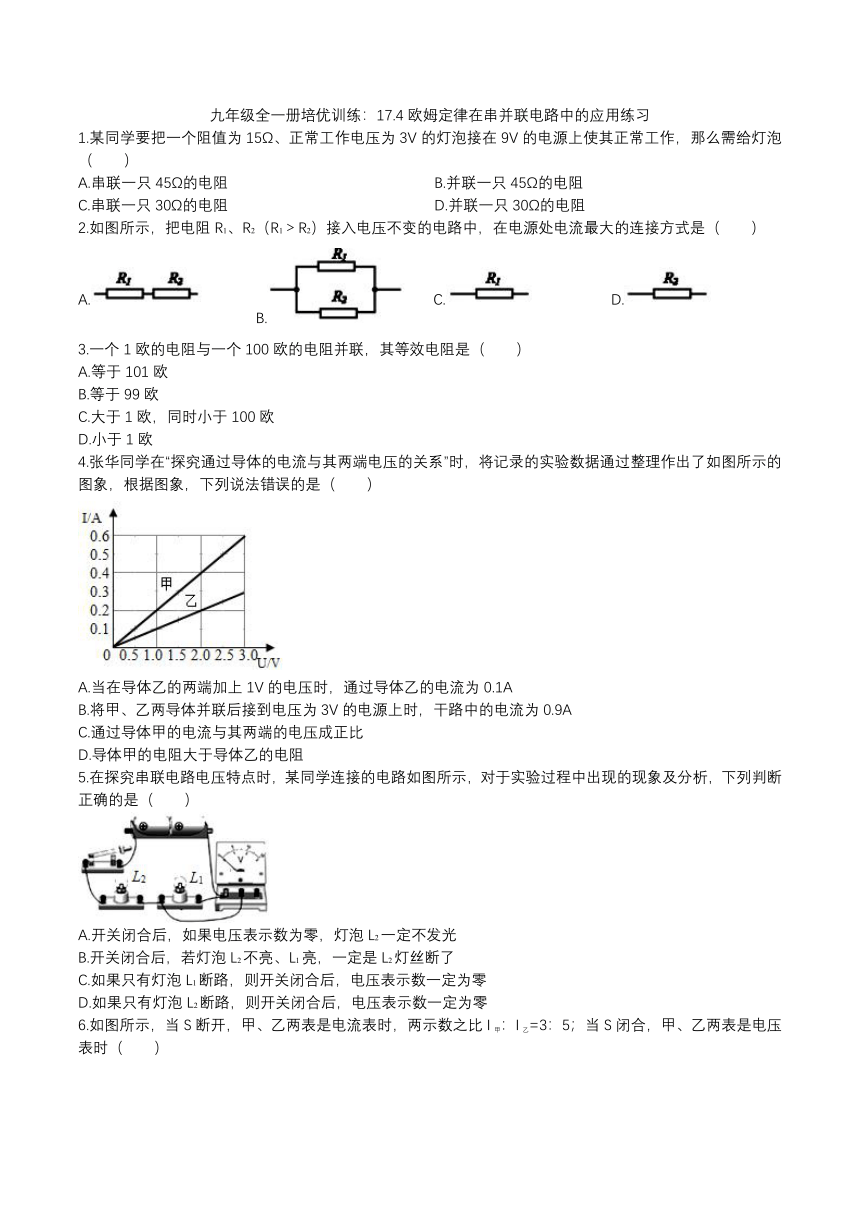

九年级全一册培优训练：17.4欧姆定律在串并联电路中的应用练习
1.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在9V的电源上使其正常工作，那么需给灯泡（　　）
A.串联一只45Ω的电阻
B.并联一只45Ω的电阻
C.串联一只30Ω的电阻
D.并联一只30Ω的电阻
2.如图所示，把电阻R1、R2（R1＞R2）接入电压不变的电路中，在电源处电流最大的连接方式是（　　）
A.
B.
C.
D.
3.一个1欧的电阻与一个100欧的电阻并联，其等效电阻是（　　）
A.等于101欧
B.等于99欧
C.大于1欧，同时小于100欧
D.小于1欧
4.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
5.在探究串联电路电压特点时，某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（　　）
A.开关闭合后，如果电压表示数为零，灯泡L2一定不发光
B.开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了
C.如果只有灯泡L1断路，则开关闭合后，电压表示数一定为零
D.如果只有灯泡L2断路，则开关闭合后，电压表示数一定为零

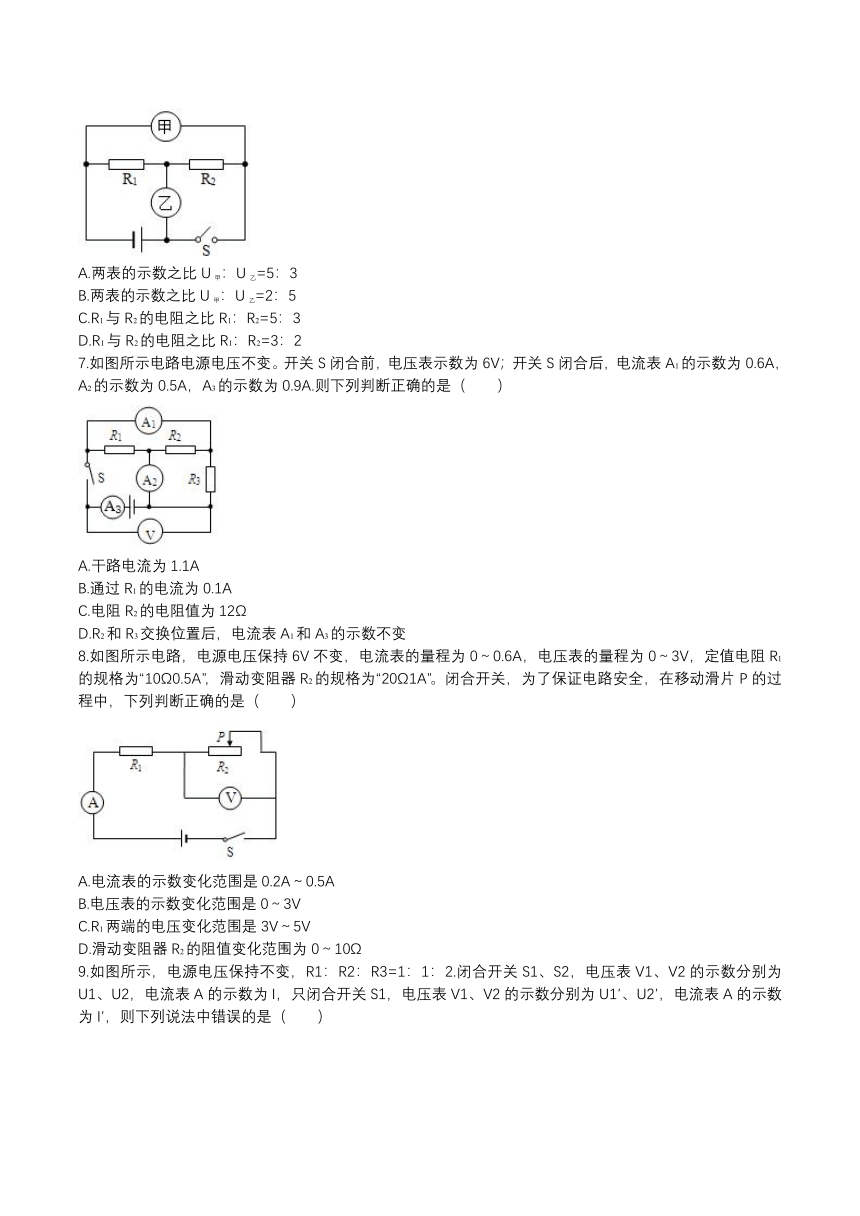

6.如图所示，当S断开，甲、乙两表是电流表时，两示数之比I甲：I乙=3：5；当S闭合，甲、乙两表是电压表时（　　）
A.两表的示数之比U甲：U乙=5：3
B.两表的示数之比U甲：U乙=2：5
C.R1与R2的电阻之比R1：R2=5：3
D.R1与R2的电阻之比R1：R2=3：2
7.如图所示电路电源电压不变。开关S闭合前，电压表示数为6V；开关S闭合后，电流表A1的示数为0.6A，A2的示数为0.5A，A3的示数为0.9A.则下列判断正确的是（　　）
A.干路电流为1.1A
B.通过R1的电流为0.1A
C.电阻R2的电阻值为12Ω
D.R2和R3交换位置后，电流表A1和A3的示数不变
8.如图所示电路，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”。闭合开关，为了保证电路安全，在移动滑片P的过程中，下列判断正确的是（　　）
A.电流表的示数变化范围是0.2A～0.5A
B.电压表的示数变化范围是0～3V
C.R1两端的电压变化范围是3V～5V
D.滑动变阻器R2的阻值变化范围为0～10Ω

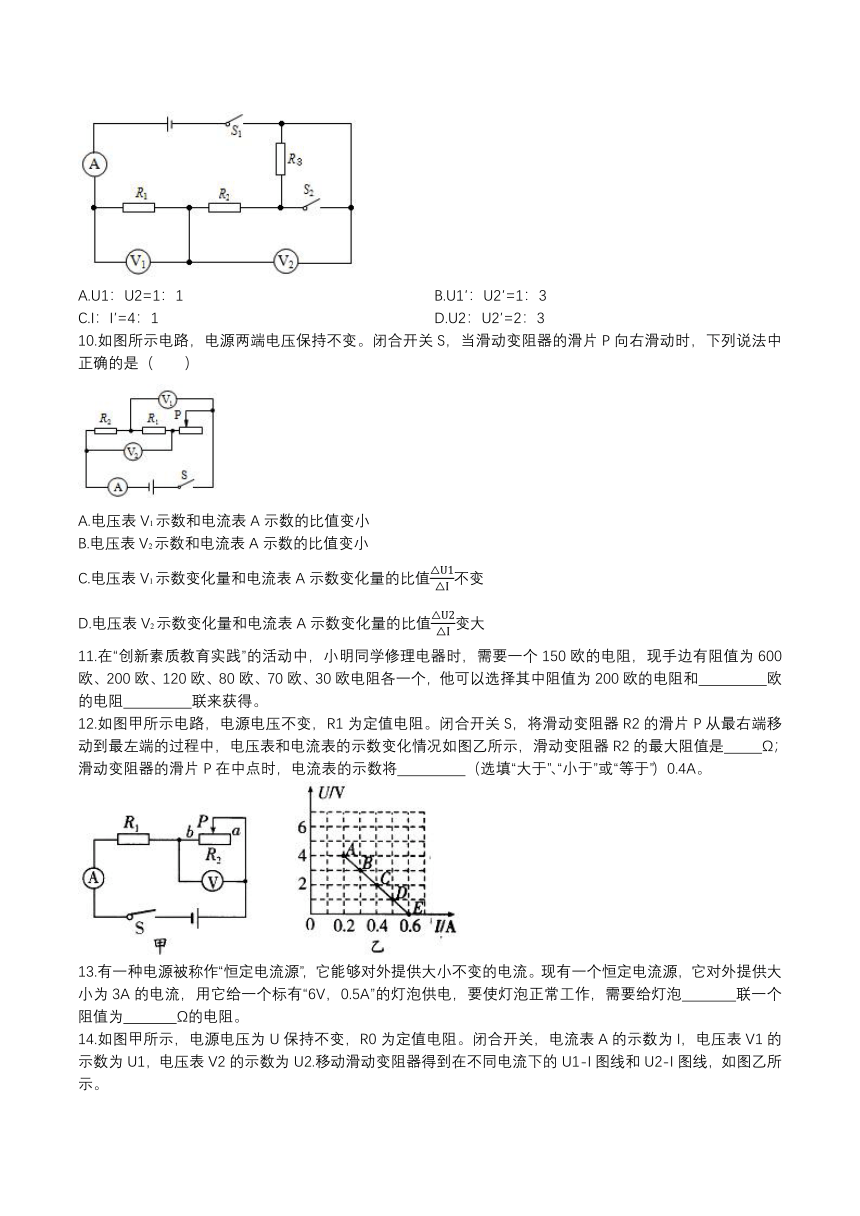

9.如图所示，电源电压保持不变，R1：R2：R3=1：1：2.闭合开关S1、S2，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，只闭合开关S1，电压表V1、V2的示数分别为U1′、U2′，电流表A的示数为I′，则下列说法中错误的是（　　）
A.U1：U2=1：1
B.U1′：U2′=1：3
C.I：I′=4：1
D.U2：U2′=2：3
10.如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（　　）
A.电压表V1示数和电流表A示数的比值变小
B.电压表V2示数和电流表A示数的比值变小
C.电压表V1示数变化量和电流表A示数变化量的比值不变
D.电压表V2示数变化量和电流表A示数变化量的比值变大
11.在“创新素质教育实践”的活动中，小明同学修理电器时，需要一个150欧的电阻，现手边有阻值为600欧、200欧、120欧、80欧、70欧、30欧电阻各一个，他可以选择其中阻值为200欧的电阻和
欧的电阻
联来获得。
12.如图甲所示电路，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，滑动变阻器R2的最大阻值是
Ω；滑动变阻器的滑片P在中点时，电流表的示数将
（选填“大于”、“小于”或“等于”）0.4A。
13.有一种电源被称作“恒定电流源”，它能够对外提供大小不变的电流。现有一个恒定电流源，它对外提供大小为3A的电流，用它给一个标有“6V，0.5A”的灯泡供电，要使灯泡正常工作，需要给灯泡
联一个阻值为
Ω的电阻。

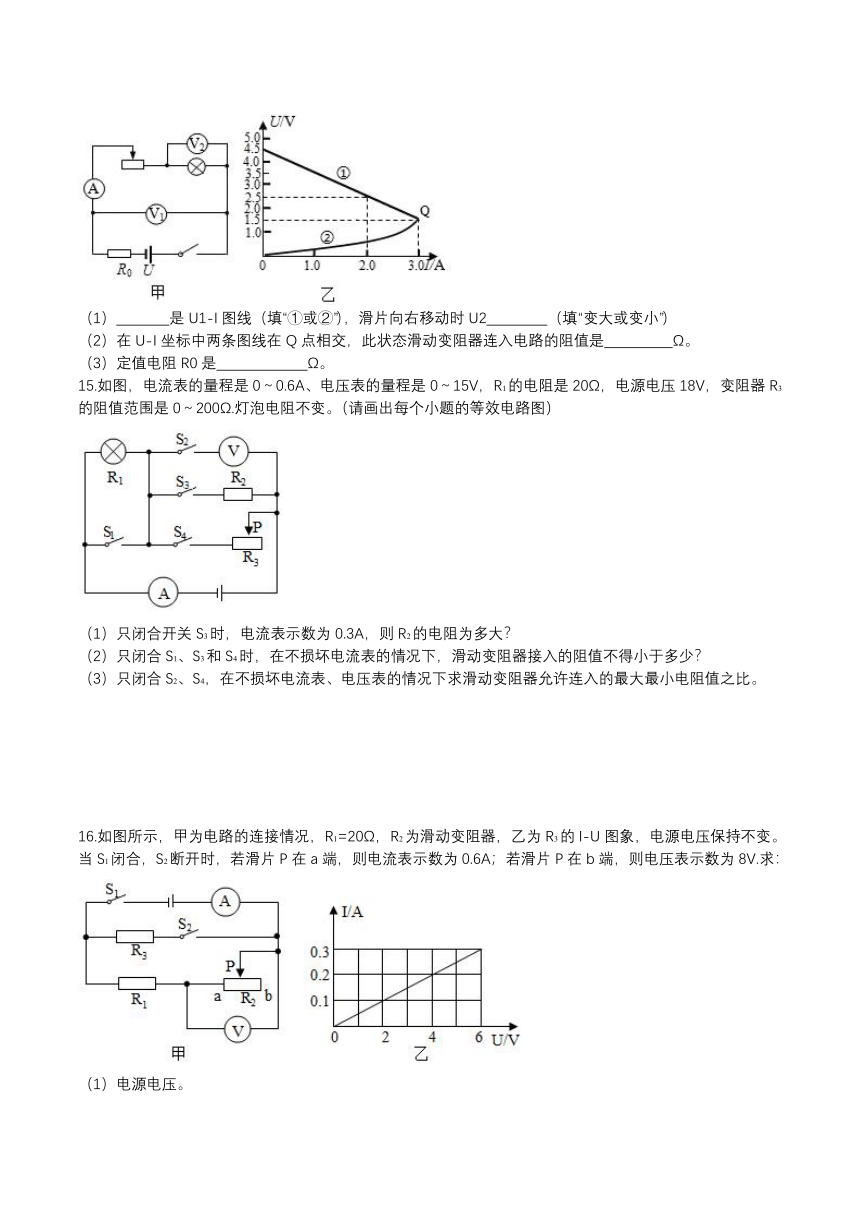

14.如图甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2.移动滑动变阻器得到在不同电流下的U1-I图线和U2-I图线，如图乙所示。
（1）
是U1-I图线（填“①或②”），滑片向右移动时U2
（填“变大或变小”）
（2）在U-I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是
Ω。
（3）定值电阻R0是
Ω。
15.如图，电流表的量程是0～0.6A、电压表的量程是0～15V，R1的电阻是20Ω，电源电压18V，变阻器R3的阻值范围是0～200Ω.灯泡电阻不变。（请画出每个小题的等效电路图）
（1）只闭合开关S3时，电流表示数为0.3A，则R2的电阻为多大？
（2）只闭合S1、S3和S4时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？
（3）只闭合S2、S4，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比。
16.如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I-U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V.求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
九年级全一册培优训练：17.4欧姆定律在串并联电路中的应用练习答案
1.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在9V的电源上使其正常工作，那么需给灯泡（　　）
A.串联一只45Ω的电阻
B.并联一只45Ω的电阻
C.串联一只30Ω的电阻
D.并联一只30Ω的电阻
答案：C
2.如图所示，把电阻R1、R2（R1＞R2）接入电压不变的电路中，在电源处电流最大的连接方式是（　　）
A.
B.
C.
D.
答案：B
3.一个1欧的电阻与一个100欧的电阻并联，其等效电阻是（　　）
A.等于101欧
B.等于99欧
C.大于1欧，同时小于100欧
D.小于1欧
答案：D
4.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
答案：D
5.在探究串联电路电压特点时，某同学连接的电路如图所示，对于实验过程中出现的现象及分析，下列判断正确的是（　　）
A.开关闭合后，如果电压表示数为零，灯泡L2一定不发光
B.开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了
C.如果只有灯泡L1断路，则开关闭合后，电压表示数一定为零
D.如果只有灯泡L2断路，则开关闭合后，电压表示数一定为零
答案：D
6.如图所示，当S断开，甲、乙两表是电流表时，两示数之比I甲：I乙=3：5；当S闭合，甲、乙两表是电压表时（　　）
A.两表的示数之比U甲：U乙=5：3
B.两表的示数之比U甲：U乙=2：5
C.R1与R2的电阻之比R1：R2=5：3
D.R1与R2的电阻之比R1：R2=3：2
答案：D
7.如图所示电路电源电压不变。开关S闭合前，电压表示数为6V；开关S闭合后，电流表A1的示数为0.6A，A2的示数为0.5A，A3的示数为0.9A.则下列判断正确的是（　　）
A.干路电流为1.1A
B.通过R1的电流为0.1A
C.电阻R2的电阻值为12Ω
D.R2和R3交换位置后，电流表A1和A3的示数不变
答案：D
8.如图所示电路，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”。闭合开关，为了保证电路安全，在移动滑片P的过程中，下列判断正确的是（　　）
A.电流表的示数变化范围是0.2A～0.5A
B.电压表的示数变化范围是0～3V
C.R1两端的电压变化范围是3V～5V
D.滑动变阻器R2的阻值变化范围为0～10Ω
答案：C
9.如图所示，电源电压保持不变，R1：R2：R3=1：1：2.闭合开关S1、S2，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，只闭合开关S1，电压表V1、V2的示数分别为U1′、U2′，电流表A的示数为I′，则下列说法中错误的是（　　）
A.U1：U2=1：1
B.U1′：U2′=1：3
C.I：I′=4：1
D.U2：U2′=2：3
答案：C
10.如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（　　）
A.电压表V1示数和电流表A示数的比值变小
B.电压表V2示数和电流表A示数的比值变小
C.电压表V1示数变化量和电流表A示数变化量的比值不变
D.电压表V2示数变化量和电流表A示数变化量的比值变大
答案：C
11.在“创新素质教育实践”的活动中，小明同学修理电器时，需要一个150欧的电阻，现手边有阻值为600欧、200欧、120欧、80欧、70欧、30欧电阻各一个，他可以选择其中阻值为200欧的电阻和
欧的电阻
联来获得。
答案：600
并
12.如图甲所示电路，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，滑动变阻器R2的最大阻值是
Ω；滑动变阻器的滑片P在中点时，电流表的示数将
（选填“大于”、“小于”或“等于”）0.4A。
答案：20
小于
13.有一种电源被称作“恒定电流源”，它能够对外提供大小不变的电流。现有一个恒定电流源，它对外提供大小为3A的电流，用它给一个标有“6V，0.5A”的灯泡供电，要使灯泡正常工作，需要给灯泡
联一个阻值为
Ω的电阻。
答案：并
2.4
14.如图甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2.移动滑动变阻器得到在不同电流下的U1-I图线和U2-I图线，如图乙所示。
（1）
是U1-I图线（填“①或②”），滑片向右移动时U2
（填“变大或变小”）
（2）在U-I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是
Ω。
（3）定值电阻R0是
Ω。
答案：（1）①；变大；（2）0；（3）1。
15.如图，电流表的量程是0～0.6A、电压表的量程是0～15V，R1的电阻是20Ω，电源电压18V，变阻器R3的阻值范围是0～200Ω.灯泡电阻不变。（请画出每个小题的等效电路图）
（1）只闭合开关S3时，电流表示数为0.3A，则R2的电阻为多大？
（2）只闭合S1、S3和S4时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？
（3）只闭合S2、S4，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比。
答案：（1）R2的电阻为40Ω；
（2）只闭合S1、S3和S4时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于120Ω；
（3）只闭合S2、S4，在不损坏电流表、电压表的情况下，滑动变阻器允许连入的最大最小电阻值之比为10：1。
16.如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I-U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V.求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
答案：（1）电源电压为12V；
（2）滑动变阻器R2的最大阻值为40Ω；
（3）当S1、S2均闭合，且滑片P在a端时，电流表的示数为1.2A。
