2020人教版九年级上学期同步单元专题大培优：17.4欧姆定律在串并联电路中的应用同步练习 Word版有答案

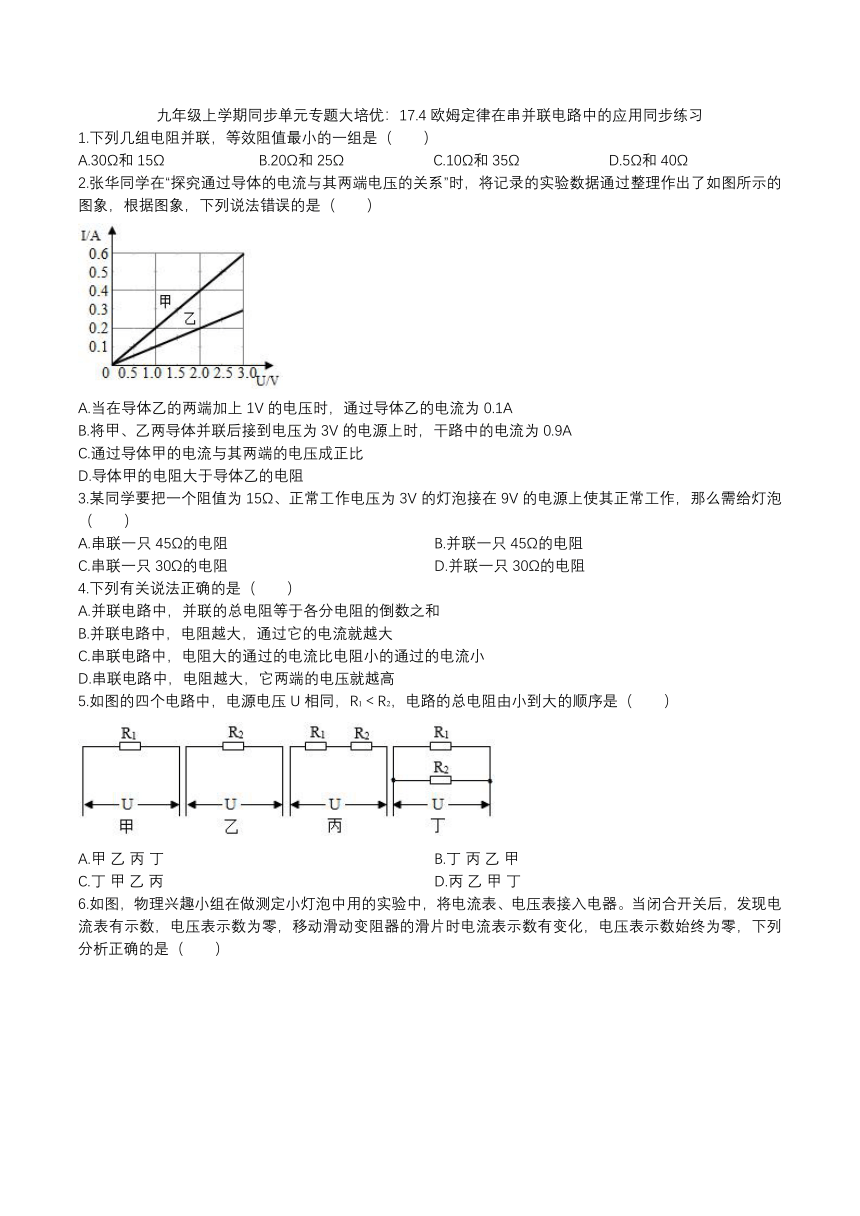

九年级上学期同步单元专题大培优：17.4欧姆定律在串并联电路中的应用同步练习
1.下列几组电阻并联，等效阻值最小的一组是（　　）
A.30Ω和15Ω
B.20Ω和25Ω
C.10Ω和35Ω
D.5Ω和40Ω
2.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
3.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在9V的电源上使其正常工作，那么需给灯泡（　　）
A.串联一只45Ω的电阻
B.并联一只45Ω的电阻
C.串联一只30Ω的电阻
D.并联一只30Ω的电阻
4.下列有关说法正确的是（　　）
A.并联电路中，并联的总电阻等于各分电阻的倒数之和
B.并联电路中，电阻越大，通过它的电流就越大
C.串联电路中，电阻大的通过的电流比电阻小的通过的电流小
D.串联电路中，电阻越大，它两端的电压就越高
5.如图的四个电路中，电源电压U相同，R1＜R2，电路的总电阻由小到大的顺序是（　　）
A.甲?乙?丙?丁
B.丁?丙?乙?甲
C.丁?甲?乙?丙
D.丙?乙?甲?丁

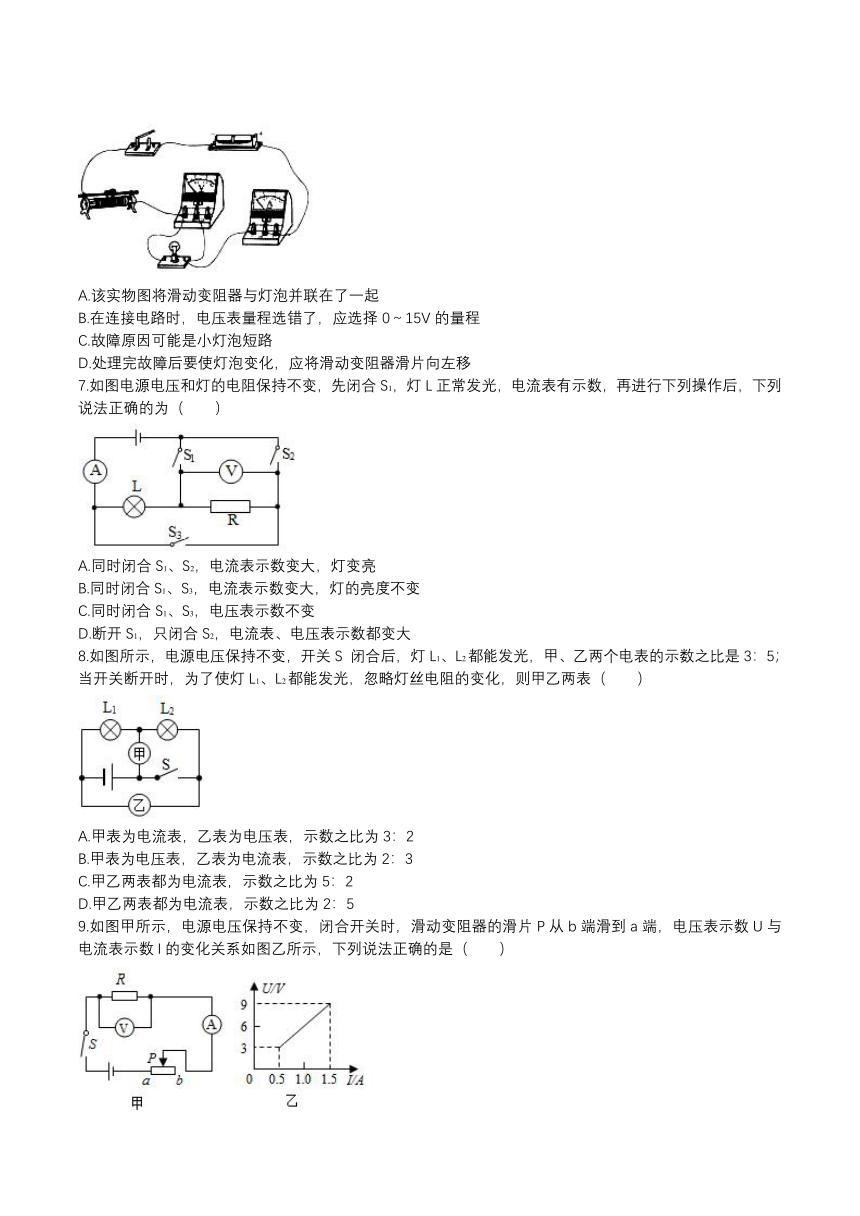

6.如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。当闭合开关后，发现电流表有示数，电压表示数为零，移动滑动变阻器的滑片时电流表示数有变化，电压表示数始终为零，下列分析正确的是（　　）
A.该实物图将滑动变阻器与灯泡并联在了一起
B.在连接电路时，电压表量程选错了，应选择?0～15V?的量程
C.故障原因可能是小灯泡短路
D.处理完故障后要使灯泡变化，应将滑动变阻器滑片向左移
7.如图电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，下列说法正确的为（　　）
A.同时闭合S1、S2，电流表示数变大，灯变亮
B.同时闭合S1、S3，电流表示数变大，灯的亮度不变
C.同时闭合S1、S3，电压表示数不变
D.断开S1，只闭合S2，电流表、电压表示数都变大
8.如图所示，电源电压保持不变，开关S
闭合后，灯L1、L2都能发光，甲、乙两个电表的示数之比是3：5；当开关断开时，为了使灯L1、L2都能发光，忽略灯丝电阻的变化，则甲乙两表（　　）
A.甲表为电流表，乙表为电压表，示数之比为3：2
B.甲表为电压表，乙表为电流表，示数之比为2：3
C.甲乙两表都为电流表，示数之比为5：2
D.甲乙两表都为电流表，示数之比为2：5
9.如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（　　）
A.电源电压是12V
B.定值电阻R的阻值是6Ω
C.滑动变阻器的阻值范围是0～18Ω
D.若定值电阻R断路时，电流表示数为0，电压表示数为0V

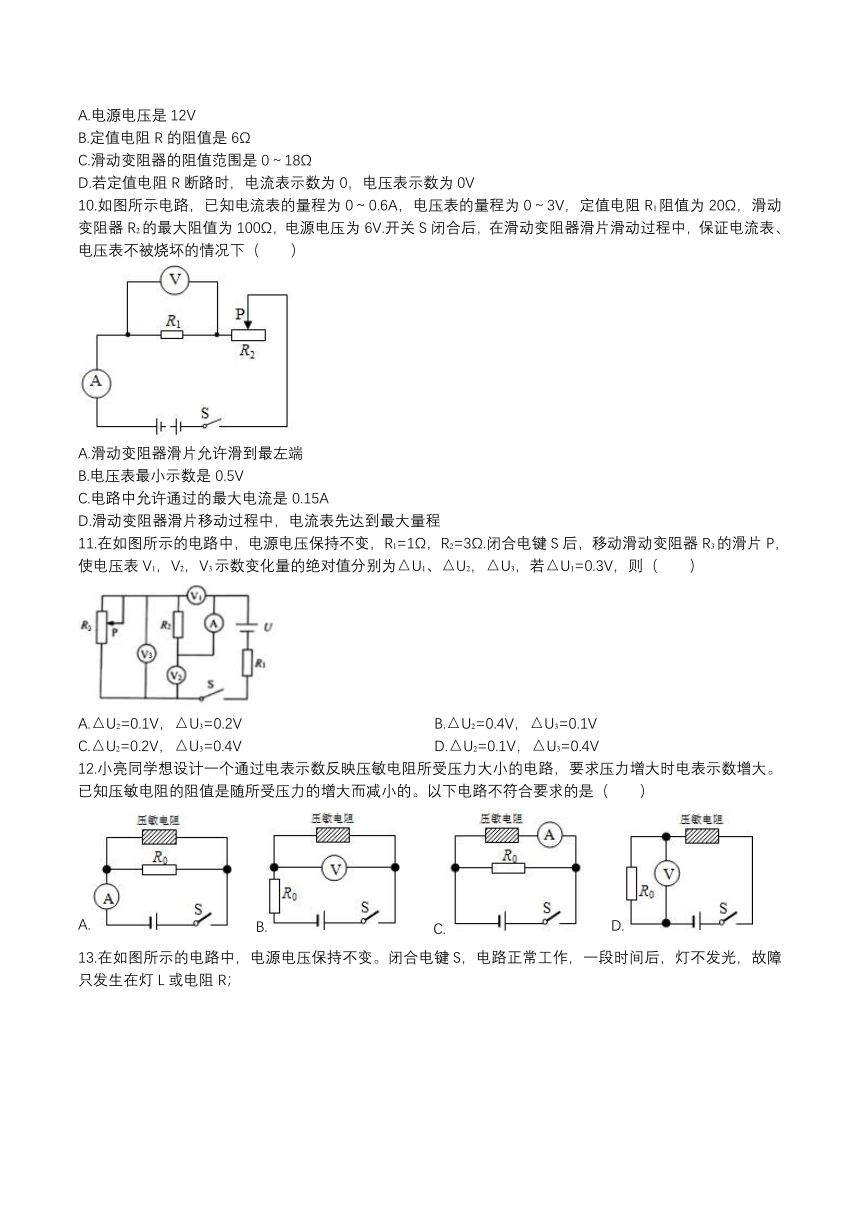

10.如图所示电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1阻值为20Ω，滑动变阻器R2的最大阻值为100Ω，电源电压为6V.开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（　　）
A.滑动变阻器滑片允许滑到最左端
B.电压表最小示数是?0.5V
C.电路中允许通过的最大电流是?0.15A
D.滑动变阻器滑片移动过程中，电流表先达到最大量程
11.在如图所示的电路中，电源电压保持不变，R1=1Ω，R2=3Ω.闭合电键S后，移动滑动变阻器R3的滑片P，使电压表V1，V2，V3示数变化量的绝对值分别为△U1、△U2，△U3，若△U1=0.3V，则（　　）
A.△U2=0.1V，△U3=0.2V
B.△U2=0.4V，△U3=0.1V
C.△U2=0.2V，△U3=0.4V
D.△U2=0.1V，△U3=0.4V
12.小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是（　　）
A.
B.
C.
D.

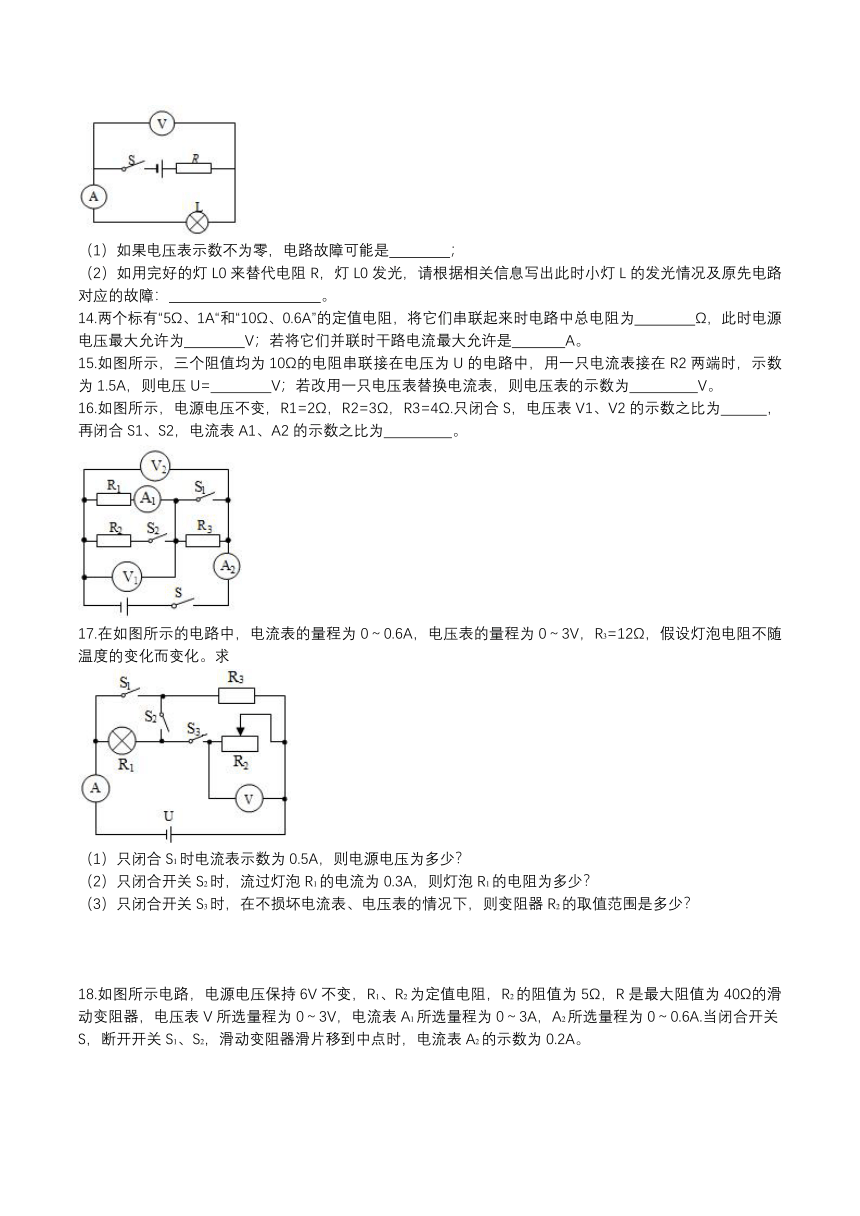

13.在如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作，一段时间后，灯不发光，故障只发生在灯L或电阻R；
（1）如果电压表示数不为零，电路故障可能是
；
（2）如用完好的灯L0来替代电阻R，灯L0发光，请根据相关信息写出此时小灯L的发光情况及原先电路对应的故障：
。
14.两个标有“5Ω、1A“和“10Ω、0.6A”的定值电阻，将它们串联起来时电路中总电阻为
Ω，此时电源电压最大允许为
V；若将它们并联时干路电流最大允许是
A。
15.如图所示，三个阻值均为10Ω的电阻串联接在电压为U的电路中，用一只电流表接在R2两端时，示数为1.5A，则电压U=
V；若改用一只电压表替换电流表，则电压表的示数为
V。
16.如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω.只闭合S，电压表V1、V2的示数之比为
，再闭合S1、S2，电流表A1、A2的示数之比为
。
17.在如图所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～3V，R3=12Ω，假设灯泡电阻不随温度的变化而变化。求
（1）只闭合S1时电流表示数为0.5A，则电源电压为多少？
（2）只闭合开关S2时，流过灯泡R1的电流为0.3A，则灯泡R1的电阻为多少？
（3）只闭合开关S3时，在不损坏电流表、电压表的情况下，则变阻器R2的取值范围是多少？
18.如图所示电路，电源电压保持6V不变，R1、R2为定值电阻，R2的阻值为5Ω，R是最大阻值为40Ω的滑动变阻器，电压表V所选量程为0～3V，电流表A1所选量程为0～3A，A2所选量程为0～0.6A.当闭合开关S，断开开关S1、S2，滑动变阻器滑片移到中点时，电流表A2的示数为0.2A。
（1）R1的阻值；
（2）当闭合开关S，断开开关S1、S2，在保障各电路元件安全的情况下滑动变阻器允许连入电路的最小电阻；
（3）通过改变电路的连接情况，在保障各电路元件安全的情况下电流表A1的最大示数和最小示数之比。
九年级上学期同步单元专题大培优：17.4欧姆定律在串并联电路中的应用同步练习答案
1.下列几组电阻并联，等效阻值最小的一组是（　　）
A.30Ω和15Ω
B.20Ω和25Ω
C.10Ω和35Ω
D.5Ω和40Ω
答案：D
2.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）
A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
答案：D
3.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在9V的电源上使其正常工作，那么需给灯泡（　　）
A.串联一只45Ω的电阻
B.并联一只45Ω的电阻
C.串联一只30Ω的电阻
D.并联一只30Ω的电阻
答案：C
4.下列有关说法正确的是（　　）
A.并联电路中，并联的总电阻等于各分电阻的倒数之和
B.并联电路中，电阻越大，通过它的电流就越大
C.串联电路中，电阻大的通过的电流比电阻小的通过的电流小
D.串联电路中，电阻越大，它两端的电压就越高
答案：D
5.如图的四个电路中，电源电压U相同，R1＜R2，电路的总电阻由小到大的顺序是（　　）
A.甲?乙?丙?丁
B.丁?丙?乙?甲
C.丁?甲?乙?丙
D.丙?乙?甲?丁
答案：C
6.如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。当闭合开关后，发现电流表有示数，电压表示数为零，移动滑动变阻器的滑片时电流表示数有变化，电压表示数始终为零，下列分析正确的是（　　）
A.该实物图将滑动变阻器与灯泡并联在了一起
B.在连接电路时，电压表量程选错了，应选择?0～15V?的量程
C.故障原因可能是小灯泡短路
D.处理完故障后要使灯泡变化，应将滑动变阻器滑片向左移
答案：C
7.如图电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，下列说法正确的为（　　）
A.同时闭合S1、S2，电流表示数变大，灯变亮
B.同时闭合S1、S3，电流表示数变大，灯的亮度不变
C.同时闭合S1、S3，电压表示数不变
D.断开S1，只闭合S2，电流表、电压表示数都变大
答案：B
8.如图所示，电源电压保持不变，开关S
闭合后，灯L1、L2都能发光，甲、乙两个电表的示数之比是3：5；当开关断开时，为了使灯L1、L2都能发光，忽略灯丝电阻的变化，则甲乙两表（　　）
A.甲表为电流表，乙表为电压表，示数之比为3：2
B.甲表为电压表，乙表为电流表，示数之比为2：3
C.甲乙两表都为电流表，示数之比为5：2
D.甲乙两表都为电流表，示数之比为2：5
答案：C
9.如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（　　）
A.电源电压是12V
B.定值电阻R的阻值是6Ω
C.滑动变阻器的阻值范围是0～18Ω
D.若定值电阻R断路时，电流表示数为0，电压表示数为0V
答案：B
10.如图所示电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1阻值为20Ω，滑动变阻器R2的最大阻值为100Ω，电源电压为6V.开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（　　）
A.滑动变阻器滑片允许滑到最左端
B.电压表最小示数是?0.5V
C.电路中允许通过的最大电流是?0.15A
D.滑动变阻器滑片移动过程中，电流表先达到最大量程
答案：C
11.在如图所示的电路中，电源电压保持不变，R1=1Ω，R2=3Ω.闭合电键S后，移动滑动变阻器R3的滑片P，使电压表V1，V2，V3示数变化量的绝对值分别为△U1、△U2，△U3，若△U1=0.3V，则（　　）
A.△U2=0.1V，△U3=0.2V
B.△U2=0.4V，△U3=0.1V
C.△U2=0.2V，△U3=0.4V
D.△U2=0.1V，△U3=0.4V
答案：D
12.小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。已知压敏电阻的阻值是随所受压力的增大而减小的。以下电路不符合要求的是（　　）
A.
B.
C.
D.
答案：B
13.在如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作，一段时间后，灯不发光，故障只发生在灯L或电阻R；
（1）如果电压表示数不为零，电路故障可能是
；
（2）如用完好的灯L0来替代电阻R，灯L0发光，请根据相关信息写出此时小灯L的发光情况及原先电路对应的故障：
。
答案：（1）灯L断路；（2）若灯L不发光，则灯L短路；若灯L发光，则电阻R断路。
14.两个标有“5Ω、1A“和“10Ω、0.6A”的定值电阻，将它们串联起来时电路中总电阻为
Ω，此时电源电压最大允许为
V；若将它们并联时干路电流最大允许是
A。
答案：15
9
1.5
15.如图所示，三个阻值均为10Ω的电阻串联接在电压为U的电路中，用一只电流表接在R2两端时，示数为1.5A，则电压U=
V；若改用一只电压表替换电流表，则电压表的示数为
V。
答案：30
10
16.如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω.只闭合S，电压表V1、V2的示数之比为
，再闭合S1、S2，电流表A1、A2的示数之比为
。
答案：1:3
3:5
17.在如图所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～3V，R3=12Ω，假设灯泡电阻不随温度的变化而变化。求
（1）只闭合S1时电流表示数为0.5A，则电源电压为多少？
（2）只闭合开关S2时，流过灯泡R1的电流为0.3A，则灯泡R1的电阻为多少？
（3）只闭合开关S3时，在不损坏电流表、电压表的情况下，则变阻器R2的取值范围是多少？
答案：（1）只闭合S1时电流表示数为0.5A，则电源电压为6V；
（2）只闭合开关S2时，流过灯泡R1的电流为0.3A，灯泡R1的电阻为8Ω；
（3）只闭合开关S3时，在不损坏电流表、电压表的情况下，则变阻器R2的取值范围是2～8Ω。
18.如图所示电路，电源电压保持6V不变，R1、R2为定值电阻，R2的阻值为5Ω，R是最大阻值为40Ω的滑动变阻器，电压表V所选量程为0～3V，电流表A1所选量程为0～3A，A2所选量程为0～0.6A.当闭合开关S，断开开关S1、S2，滑动变阻器滑片移到中点时，电流表A2的示数为0.2A。
（1）R1的阻值；
（2）当闭合开关S，断开开关S1、S2，在保障各电路元件安全的情况下滑动变阻器允许连入电路的最小电阻；
（3）通过改变电路的连接情况，在保障各电路元件安全的情况下电流表A1的最大示数和最小示数之比。
答案：（1）R1的阻值为10Ω；
（2）当闭合开关S，断开开关S1、S2，在保障各电路元件安全的情况下滑动变阻器允许连入电路的最小电阻为10Ω；
（3）通过改变电路的连接情况，在保障各电路元件安全的情况下电流表A1的最大示数和最小示数之比为15：1。
