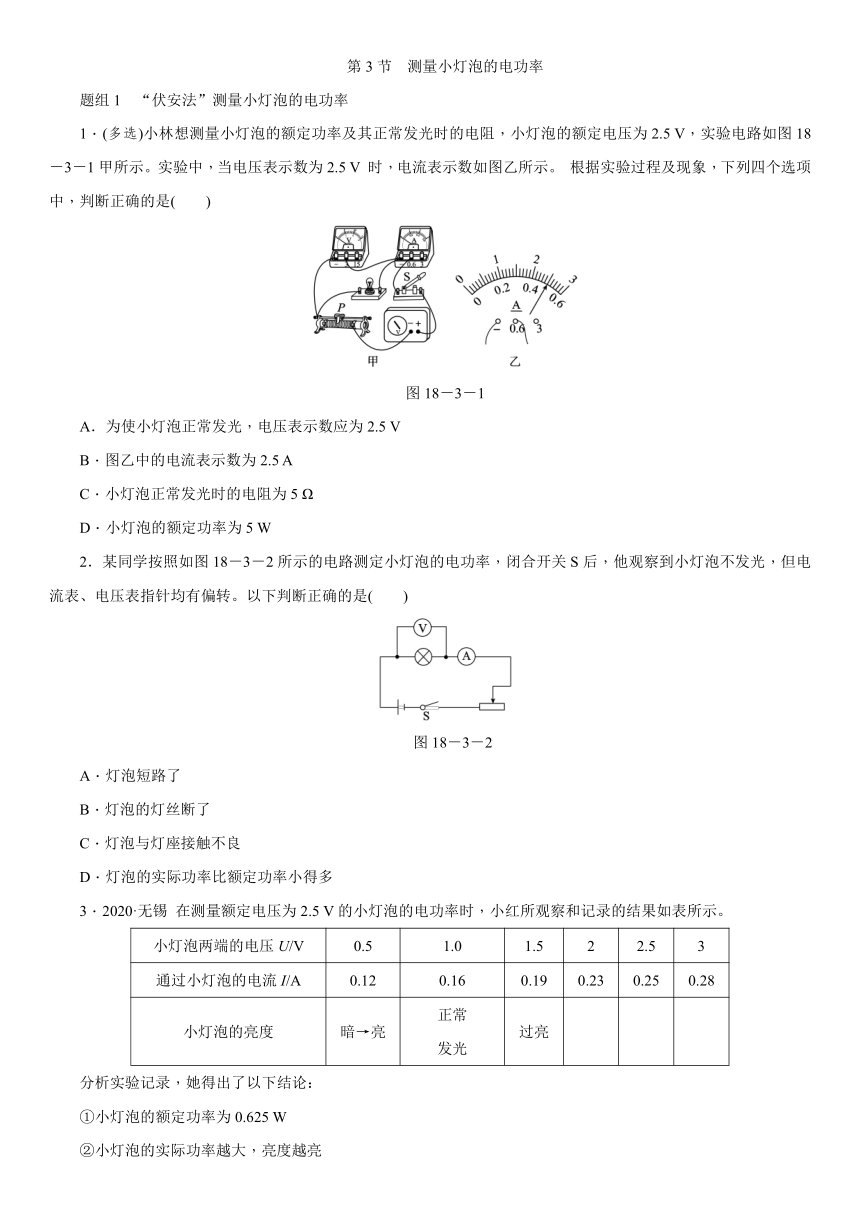

第3节 测量小灯泡的电功率
题组1 “伏安法”测量小灯泡的电功率
1.(多选)小林想测量小灯泡的额定功率及其正常发光时的电阻,小灯泡的额定电压为2.5
V,实验电路如图18-3-1甲所示。实验中,当电压表示数为2.5
V
时,电流表示数如图乙所示。
根据实验过程及现象,下列四个选项中,判断正确的是(  )
图18-3-1
A.为使小灯泡正常发光,电压表示数应为2.5
V
B.图乙中的电流表示数为2.5
A
C.小灯泡正常发光时的电阻为5
Ω
D.小灯泡的额定功率为5
W
2.某同学按照如图18-3-2所示的电路测定小灯泡的电功率,闭合开关S后,他观察到小灯泡不发光,但电流表、电压表指针均有偏转。以下判断正确的是(  )
 图18-3-2
A.灯泡短路了
B.灯泡的灯丝断了
C.灯泡与灯座接触不良
D.灯泡的实际功率比额定功率小得多
3.2020·无锡
在测量额定电压为2.5
V的小灯泡的电功率时,小红所观察和记录的结果如表所示。
小灯泡两端的电压U/V
0.5
1.0
1.5
2
2.5
3
通过小灯泡的电流I/A
0.12
0.16
0.19
0.23
0.25
0.28
小灯泡的亮度
暗→亮
正常发光
过亮
分析实验记录,她得出了以下结论:
①小灯泡的额定功率为0.625
W
②小灯泡的实际功率越大,亮度越亮
③小灯泡的电阻随两端电压的升高而增大
④小灯泡和阻值为2
Ω的定值电阻串联接在电压为3
V的电源两端时,能正常发光
其中正确的是(  )
A.只有①
B.只有①②
C.只有①②③
D.①②③④都正确
4.小明同学在测定额定电压为3.8
V的小灯泡的额定功率时,发现电压表“0~15
V”量程损坏了,而“0~3
V”量程完好,实验所用其他器材完好,所用的电源电压恒为6
V,在不更换实验器材的情况下,同学们帮助小明同学设计了如图18-3-3所示的四种实验电路图,其中能完成实验的是(  )
图18-3-3
5.2019·聊城
如图18-3-4所示,在“测量小灯泡的电功率”实验中,小灯泡的额定电压为2.5
V,电阻大约为10
Ω,有两个规格分别为“10
Ω 1
A”的A滑动变阻器和“50
Ω 2
A”的B滑动变阻器,电源电压为6
V。
图18-3-4
(1)本实验中应选择________(选填“A”或“B”)滑动变阻器。
(2)请你用笔画线代替导线将图甲中的实物电路连接完整,要求滑动变阻器的滑片P向左移动时,滑动变阻器连入电路的阻值变大。
(3)连好电路后,闭合开关,发现小灯泡不亮,但电流表、电压表均有示数。接下来应进行的操作是________。
A.断开开关,更换小灯泡
B.检查电路是否断路
C.移动滑动变阻器的滑片,观察小灯泡是否发光
(4)问题解决后,继续进行实验,发现电压表的示数如图乙所示,要测量小灯泡的额定功率,应将滑动变阻器的滑片向________(选填“右”或“左”)端移动,直到小灯泡正常发光,此时电流表的示数如图丙所示,则小灯泡的额定功率为______W。
(5)实验中多次测量的目的是__________。
A.测不同电压下小灯泡的实际功率
B.多次测量求平均值,减小误差

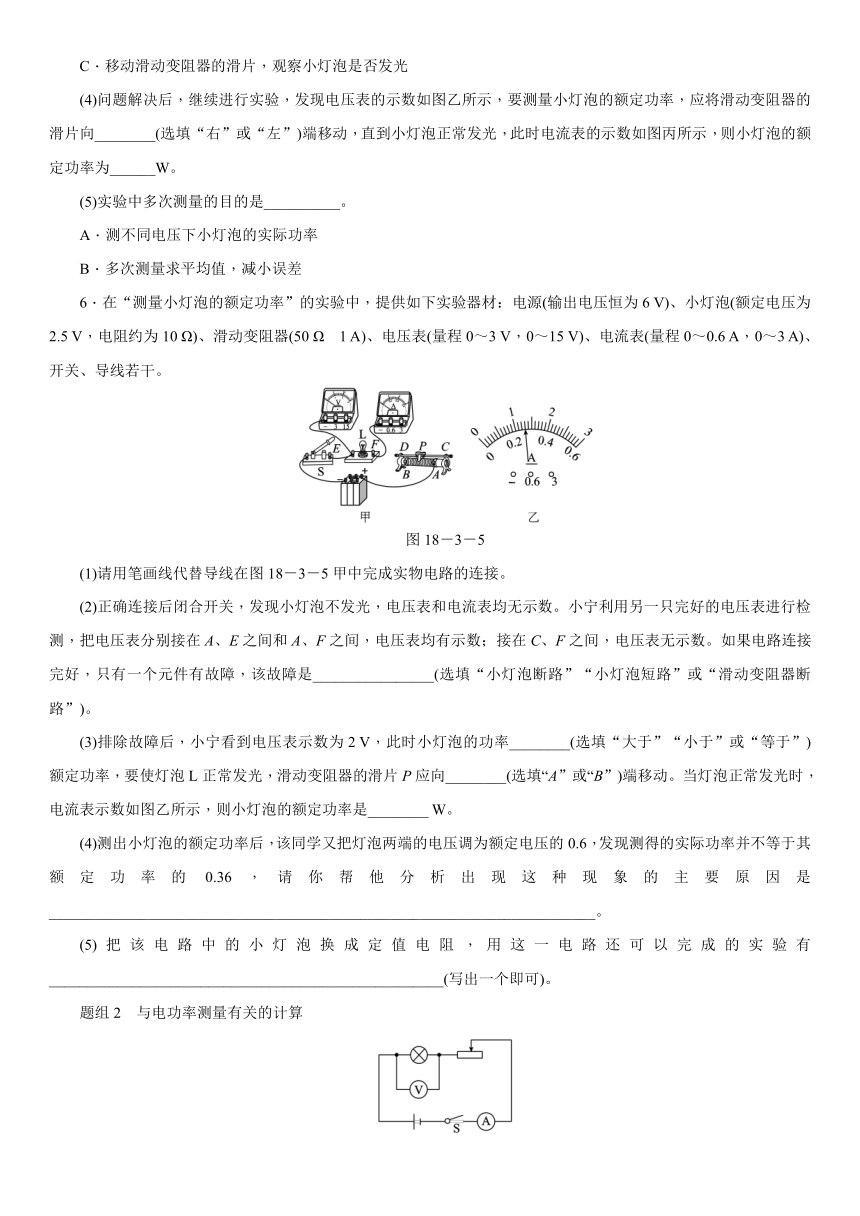

6.在“测量小灯泡的额定功率”的实验中,提供如下实验器材:电源(输出电压恒为6
V)、小灯泡(额定电压为2.5
V,电阻约为10
Ω)、滑动变阻器(50
Ω 1
A)、电压表(量程0~3
V,0~15
V)、电流表(量程0~0.6
A,0~3
A)、开关、导线若干。
图18-3-5
(1)请用笔画线代替导线在图18-3-5甲中完成实物电路的连接。
(2)正确连接后闭合开关,发现小灯泡不发光,电压表和电流表均无示数。小宁利用另一只完好的电压表进行检测,把电压表分别接在A、E之间和A、F之间,电压表均有示数;接在C、F之间,电压表无示数。如果电路连接完好,只有一个元件有故障,该故障是________________(选填“小灯泡断路”“小灯泡短路”或“滑动变阻器断路”)。
(3)排除故障后,小宁看到电压表示数为2
V,此时小灯泡的功率________(选填“大于”“小于”或“等于”)额定功率,要使灯泡L正常发光,滑动变阻器的滑片P应向________(选填“A”或“B”)端移动。当灯泡正常发光时,电流表示数如图乙所示,则小灯泡的额定功率是________
W。
(4)测出小灯泡的额定功率后,该同学又把灯泡两端的电压调为额定电压的0.6,发现测得的实际功率并不等于其额定功率的0.36,请你帮他分析出现这种现象的主要原因是________________________________________________________________________。
(5)把该电路中的小灯泡换成定值电阻,用这一电路还可以完成的实验有____________________________________________________(写出一个即可)。
题组2 与电功率测量有关的计算
图18-3-6

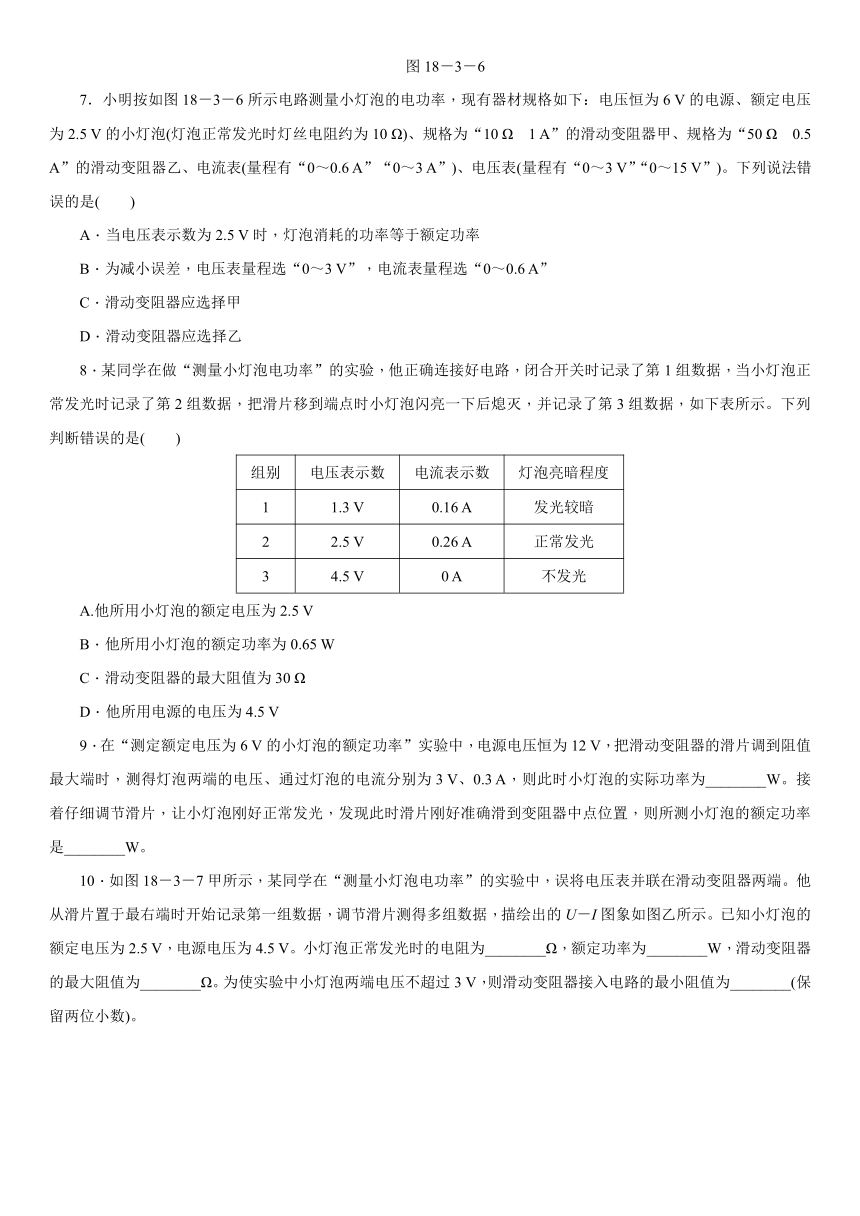

7.小明按如图18-3-6所示电路测量小灯泡的电功率,现有器材规格如下:电压恒为6
V的电源、额定电压为2.5
V的小灯泡(灯泡正常发光时灯丝电阻约为10
Ω)、规格为“10
Ω 1
A”的滑动变阻器甲、规格为“50
Ω 0.5
A”的滑动变阻器乙、电流表(量程有“0~0.6
A”“0~3
A”)、电压表(量程有“0~3
V”“0~15
V”)。下列说法错误的是(  )
A.当电压表示数为2.5
V时,灯泡消耗的功率等于额定功率
B.为减小误差,电压表量程选“0~3
V”,电流表量程选“0~0.6
A”
C.滑动变阻器应选择甲
D.滑动变阻器应选择乙
8.某同学在做“测量小灯泡电功率”的实验,他正确连接好电路,闭合开关时记录了第1组数据,当小灯泡正常发光时记录了第2组数据,把滑片移到端点时小灯泡闪亮一下后熄灭,并记录了第3组数据,如下表所示。下列判断错误的是(  )
组别
电压表示数
电流表示数
灯泡亮暗程度
1
1.3
V
0.16
A
发光较暗
2
2.5
V
0.26
A
正常发光
3
4.5
V
0
A
不发光
A.他所用小灯泡的额定电压为2.5
V
B.他所用小灯泡的额定功率为0.65
W
C.滑动变阻器的最大阻值为30
Ω
D.他所用电源的电压为4.5
V
9.在“测定额定电压为6
V的小灯泡的额定功率”实验中,电源电压恒为12
V,把滑动变阻器的滑片调到阻值最大端时,测得灯泡两端的电压、通过灯泡的电流分别为3
V、0.3
A,则此时小灯泡的实际功率为________W。接着仔细调节滑片,让小灯泡刚好正常发光,发现此时滑片刚好准确滑到变阻器中点位置,则所测小灯泡的额定功率是________W。

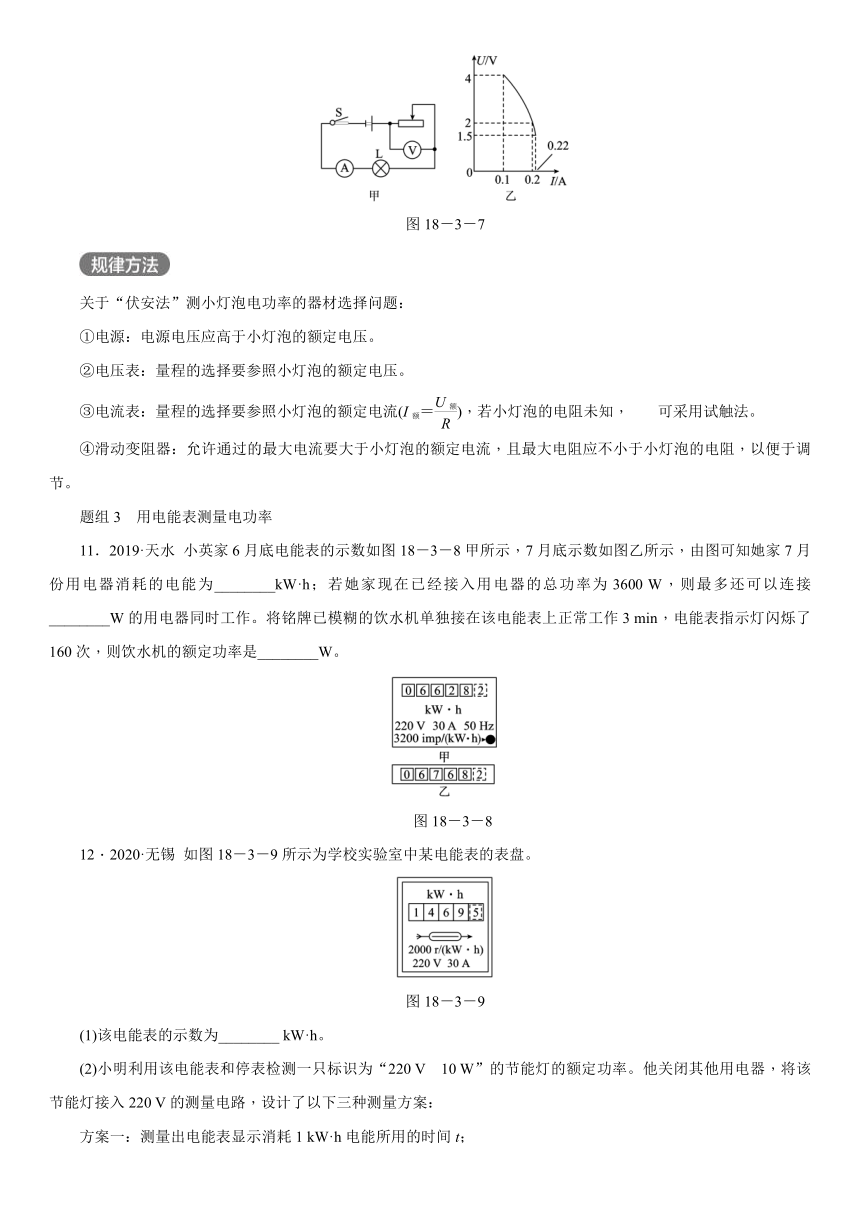

10.如图18-3-7甲所示,某同学在“测量小灯泡电功率”的实验中,误将电压表并联在滑动变阻器两端。他从滑片置于最右端时开始记录第一组数据,调节滑片测得多组数据,描绘出的U-I图象如图乙所示。已知小灯泡的额定电压为2.5
V,电源电压为4.5
V。小灯泡正常发光时的电阻为________Ω,额定功率为________W,滑动变阻器的最大阻值为________Ω。为使实验中小灯泡两端电压不超过3
V,则滑动变阻器接入电路的最小阻值为________(保留两位小数)。
图18-3-7
关于“伏安法”测小灯泡电功率的器材选择问题:
①电源:电源电压应高于小灯泡的额定电压。
②电压表:量程的选择要参照小灯泡的额定电压。
③电流表:量程的选择要参照小灯泡的额定电流(I额=),若小灯泡的电阻未知,可采用试触法。
④滑动变阻器:允许通过的最大电流要大于小灯泡的额定电流,且最大电阻应不小于小灯泡的电阻,以便于调节。
题组3 用电能表测量电功率
11.2019·天水
小英家6月底电能表的示数如图18-3-8甲所示,7月底示数如图乙所示,由图可知她家7月份用电器消耗的电能为________kW·h;若她家现在已经接入用电器的总功率为3600
W,则最多还可以连接________W的用电器同时工作。将铭牌已模糊的饮水机单独接在该电能表上正常工作3
min,电能表指示灯闪烁了160次,则饮水机的额定功率是________W。
 图18-3-8
12.2020·无锡
如图18-3-9所示为学校实验室中某电能表的表盘。
图18-3-9
(1)该电能表的示数为________
kW·h。
(2)小明利用该电能表和停表检测一只标识为“220
V 10
W”的节能灯的额定功率。他关闭其他用电器,将该节能灯接入220
V的测量电路,设计了以下三种测量方案:
方案一:测量出电能表显示消耗1
kW·h电能所用的时间t;
方案二:测量出1
min时间内电能表转盘转过的圈数n;
方案三:测量出电能表转盘转过一圈所用时间t。
①若使用方案二,小明计算额定功率的关系式应该为:P=________(单位:W)。(用数字和n表示)
②比较三种方案,最可行的是方案________。
在实验室测量小灯泡的电功率时,利用公式P=UI,测量工具为电压表和电流表;在家庭电路中测量某用电器的电功率时,利用公式P=,测量工具为电能表和停表(或钟表)。
13.在某次课外活动中,某校两同学通过实验研究小灯泡的电功率跟两端电压的关系,已知小灯泡的额定电压为2.5
V、额定功率为0.75
W。小明同学设计了如图18-3-10甲所示的电路进行研究,他先测出若干组电压和电流值,再由公式P=UI求得对应的功率,并作出功率随电压变化的图线a。小红同学设计了如图乙所示的电路进行研究,她先由R=计算出小灯泡的电阻R,再测出若干个电压值,最后根据P=求得对应的功率,作出功率随电压变化的图线b。则图18-3-11中能反映他们实验结果的是(  )
图18-3-10
图18-3-11
详解详析
1.AC [解析]
在额定电压下小灯泡正常发光,电路中电压表测小灯泡两端电压,为使小灯泡正常发光,电压表示数应为2.5
V,故A正确;图乙中,电流表的量程为0~0.6
A,分度值为0.02
A,示数为0.5
A,故B错误;小灯泡正常发光时的电阻:R===5
Ω,故C正确;小灯泡的额定功率:P=UI=2.5
V×0.5
A=1.25
W,故D错误。
2.D [解析]
灯泡短路后,电流表指针偏转,电压表相当于并联在导线的两端,因此电压表指针不偏转,故A不符合题意;灯泡的灯丝断了或灯泡与灯座接触不良时,电路为断路,电流表指针不偏转,电压表的正、负接线柱与电源两极相连,因此电压表指针偏转,故B、C不符合题意;当灯泡的实际功率比额定功率小得多时,灯泡不发光,此时电路中有电流,但比较小,即电流表、电压表指针都会偏转,故D符合题意。
3.D [解析]
小灯泡两端电压等于额定电压2.5
V时正常发光,由表中数据知,此时通过小灯泡的电流为0.25
A,所以小灯泡的额定功率为P=UI=2.5
V×0.25
A=0.625
W,故①正确;由表中数据知,小灯泡两端电压越大,通过的电流也越大,由P=UI可知,小灯泡的实际功率越大,小灯泡越亮,故②正确;由R=计算可得,在电压逐渐升高的各次实验中灯泡的电阻分别为:4.17
Ω、6.25
Ω、7.89
Ω、8.70
Ω、10
Ω、10.71
Ω,所以小灯泡的电阻随两端电压的升高而增大,故③正确;小灯泡和阻值为2
Ω的定值电阻串联接在电压为3
V的电源两端,由表中数据知,当灯泡两端电压为2.5
V时,对应电流为0.25
A,此时定值电阻两端电压UR=IR=0.25
A×2
Ω=0.5
V,恰好满足电源电压U=UL+UR=2.5
V+0.5
V=3
V,所以灯泡能正常发光,故④正确。
4.B [解析]
图A中,电压表测的是电源电压,电源电压超过电压表的可用量程,无法测量,不符合题意;图B中,灯泡与滑动变阻器串联,电压表测滑动变阻器两端的电压,当滑动变阻器两端的电压为6
V-3.8
V=2.2
V时,灯泡两端电压达到额定电压3.8
V,读出此时电流表的示数,根据公式P=UI即可求出灯泡的额定功率,符合题意;图C中,电流表相当于一根导线,将电压表与灯泡短接,不符合题意;图D中,电压表测的是灯泡两端的电压,灯泡的额定电压超过电压表的可用量程,无法测量,不符合题意。
5.(1)B (2)如图所示 (3)C
(4)右 0.45 (5)A
[解析]
(1)测量小灯泡的电功率时,小灯泡与滑动变阻器串联,根据小灯泡的额定电压和电阻,求出电路中的电流约为I===0.25
A,此时滑动变阻器接入电路的电阻为R滑===14
Ω,故滑动变阻器选用B。(2)要求滑片向左移动时滑动变阻器连入电路的阻值变大,则滑片右端电阻丝需连入电路,应接右下接线柱。(3)电流表有示数,表明电路是通路,小灯泡不亮的原因可能是通过小灯泡的电流太小,小灯泡的实际功率太小,即滑动变阻器连入电路的电阻太大,此时应先调节滑动变阻器的滑片,观察小灯泡是否发光。(4)电压表使用0~3
V量程,示数为1.7
V,小于小灯泡的额定电压2.5
V,因此为了使灯泡两端电压增大至2.5
V,需调节滑动变阻器的滑片使其连入电路的电阻减小,即滑片应向右移动。电流表使用0~0.6
A量程,读数为0.18
A,则小灯泡的额定功率为P额=U额I额=2.5
V×0.18
A=0.45
W。(5)由于小灯泡的功率随其两端电压的变化而变化,因此不能用多次测量取平均值的方法测量小灯泡的电功率,实验中多次测量的目的是测量不同电压下小灯泡的电功率。
6.(1)如图所示
(2)滑动变阻器断路
(3)小于 A 0.65
(4)灯泡的电阻随温度的变化而变化
(5)研究电流与电压的关系
[解析]
(1)灯泡的额定电压为2.5
V,电阻约为10
Ω,由欧姆定律可得,灯泡的额定电流约为I===0.25
A,故电流表选用小量程与灯泡串联,变阻器按“一上一下”接入电路中。(2)把电压表接在A、E之间时电压表有示数,则A-电源-开关-电压表组成的电路是连通的,同理,电压表接在A、F之间时有示数,A-电源-开关-灯泡-电压表组成的电路为通路;而连接在C、F之间时,电压表无示数,则可确定滑动变阻器断路。(3)排除故障后,小宁看到电压表示数为2
V,小于灯泡的额定电压,此时小灯泡的功率小于其额定功率,灯泡在额定电压下正常发光,根据串联电路电压的规律,应减小变阻器的分压,由分压原理,应减小变阻器连入电路中的电阻,故滑片P应向A端移动,直到电压表示数为2.5
V;当灯泡正常发光时,电流表示数如图乙所示,电流表选用小量程,分度值为0.02
A,示数为0.26
A,则小灯泡的额定功率:P=ULIL=2.5
V×0.26
A=0.65
W。(4)根据P=可知,在电阻不变时,电功率与电压的平方成正比,测出小灯泡的额定功率后,该同学又把灯泡两端的电压调为额定电压的0.6,通过灯泡的电流也变小了,根据P=UI可知,灯泡的功率变小,灯泡的温度降低,灯丝的电阻变小,故发现测得的实际功率并不等于其额定功率的0.36。(5)把该电路中的小灯泡换成定值电阻,通过移动变阻器的滑片可多次测量,用这一电路还可以完成的实验有研究电流与电压的关系。
7.C [解析]
当电压表示数为2.5
V时,灯泡两端的电压为额定电压,此时灯泡消耗的功率等于额定功率,A正确;灯泡的额定电压为2.5
V,故电压表应选0~3
V的量程,灯泡的额定电流约为IL===0.25
A,故电流表应选0~0.6
A的量程,B正确;灯泡正常发光时,变阻器两端的电压为UR=U-UL=6
V-2.5
V=3.5
V,变阻器接入电路中的电阻约为R===14
Ω>10
Ω,故应选规格为“50
Ω 0.5
A”的滑动变阻器乙,C错误,D正确。
8.C [解析]
由表中数据可知,小灯泡正常发光时的电压为2.5
V,即小灯泡的额定电压为2.5
V,A正确;小灯泡的额定功率为P=U2I2=2.5
V×0.26
A=0.65
W,B正确;小灯泡闪亮一下后熄灭,灯泡断路,电压表测电源电压,由表中数据可知,电源电压U=4.5
V,D正确;闭合开关时,滑动变阻器阻值全部接入电路,由第1组实验数据可知,此时滑动变阻器两端电压U滑=U-U1=4.5
V-1.3
V=3.2
V,滑动变阻器最大阻值为R===20
Ω,C错误。
9.0.9 2.4
[解析]
滑动变阻器的滑片位于阻值最大端时,小灯泡的实际功率为P实=U实I实=3
V×0.3
A=0.9
W;此时滑动变阻器的全部阻值连入电路,则有R滑===30
Ω。当滑片准确滑到中点位置时,小灯泡正常发光,电路中的电流为I′===0.4
A,故小灯泡的额定功率为P额=U额I′=6
V×0.4
A=2.4
W。
10.12.5 0.5 40 6.82
[解析]
由题可知,小灯泡与滑动变阻器串联,电压表测滑动变阻器两端的电压,小灯泡的额定电压为2.5
V,电源电压为4.5
V,则电压表示数为2
V时,小灯泡正常发光,由图象可知,U滑=2
V时,I=0.2
A,则小灯泡正常发光时的电阻为RL===12.5
Ω,额定功率为P额=U额I=2.5
V×0.2
A=0.5
W。滑动变阻器接入电路的阻值最大时其两端电压最大,电路中的电流最小,由图象知,U最大=4
V,I最小=0.1
A,故滑动变阻器的最大阻值为R最大===40
Ω。为使小灯泡两端的电压不超过3
V,滑动变阻器分得的最小电压为U最小=4.5
V-3
V=1.5
V,由图象可知,U最小=1.5
V时,I′=0.22
A,即滑动变阻器接入电路的最小阻值为R最小===6.82
Ω。
11.140 3000 1000
[解析]
(1)由图知,小英家7月份用电器消耗的电能为W=6768.2
kW·h-6628.2
kW·h=140
kW·h。
(2)由电能表的参数可知,工作电压为U=220
V,允许通过的最大电流为I=30
A,
电能表允许用电器工作的最大总功率:P大=UI=220
V×30
A=6600
W,
已知她家现在已经接入用电器的总功率为3600
W,则最多还可以同时连接用电器的功率为6600
W-3600
W=3000
W。
(3)“3200
imp/(kW·h)”表示用电器每消耗1
kW·h的电能,电能表的指示灯闪烁3200次,
则电能表指示灯闪烁160次时,饮水机消耗的电能:W=
kW·h=0.05
kW·h,
饮水机的实际功率:P===1
kW=1000
W。
因为饮水机正常工作,所以饮水机的实际功率等于额定功率,则饮水机的额定功率是1000
W。
12.(1)1469.5 (2)①30n ②三
[解析]
(1)电能表示数的单位是kW·h,最后一位是小数位,由图知电能表的示数是1469.5
kW·h。
(2)①使用方案二:2000
r/(kW·h)表示每消耗1
kW·h的电能,电能表的转盘转2000转,则节能灯1
min消耗的电能:W=
kW·h,节能灯的实际功率:P===0.03n
kW=30n
W。
②节能灯的功率:P=10
W=0.01
kW,电能表转盘转一圈电路消耗的电能为W1=
kW·h,节能灯需要工作的时间:t′===0.05
h=180
s。
由以上分析可知:
方案一:因节能灯功率较小,测量出电能表显示消耗1
kW·h电能所用的时间t较长,不易操作;
方案二:因节能灯功率较小,其工作1
min电能表转盘转动不到一圈,无法测量;
方案三:电能表转盘转动一圈消耗的电能可供节能灯工作180
s,比较容易测量。
比较可知,方案三容易操作,实验误差较小,最可行。
13.B [解析]
(1)灯泡正常发光时的电阻:R==≈8.3
Ω。
由题意知:P甲=、P乙=。由此可见,电功率P关于电压U的二次函数跟y=ax2+bx+c,且a>0,b=0,c=0时相符合,故图象是经过原点开口向上的抛物线,故C、D错误。
(2)P甲=,P乙=,且灯泡的电阻R随温度的升高而变大,所以:
①当小灯泡两端电压U<2.5
V时,小灯泡在低于额定电压下工作,它的电阻R<8.3
Ω,则P甲>P乙,此时抛物线a在抛物线b的上方。
②当小灯泡两端电压U=2.5
V时,小灯泡在额定电压下工作,则P甲=P乙=0.75
W,此时两抛物线相交。
③当小灯泡两端电压U>2.5
V时,小灯泡在高于额定电压下工作,它的电阻R>8.3
Ω,则P甲<P乙,此时抛物线a在抛物线b的下方。
综上所述,图B中的图线反映了他们的实验结果。
